В сфере медицинских изображений происходит быстрый переход от Full HD (1080p) к Ultra HD (4K) как к новому золотому стандарту высококачественной визуализации. В то время как отделы маркетинга часто требуют спецификации 4K, чтобы конкурировать в премиум-сегментах, инженерные команды сталкиваются со сложной реальностью. Интеграция датчика высокого разрешения предполагает соблюдение строгих ограничений на размеры, рассеивание тепла и пропускную способность данных. Это не просто вопрос количества пикселей; это баланс между физическими ограничениями и клиническими требованиями.
Для разработчиков медицинского оборудования выбор между разрешением 1080p и 4K влияет на каждую подсистему, от конструкции дистального наконечника до процессора сигналов изображения (ISP). Эта статья выходит за рамки модных словечек и позволяет оценить физику датчиков, последствия для архитектуры системы и клиническую рентабельность инвестиций. Мы поможем вам определить правильную спецификацию вашего следующего устройства, гарантируя, что вы выберете Модуль камеры эндоскопа , соответствующий вашим техническим и коммерческим целям.
Физика диктует разрешение: для датчиков 4K требуются оптические форматы большего размера; Если для вашего устройства требуется дистальный наконечник размером менее 3 мм, физическим пределом часто является высокое качество 1080p (или ниже).
Влияние на всю систему: переход на 4K модуль эндоскопической камеры запускает цепную реакцию требований к освещению, интернет-провайдерам и кабелям для управления пропускной способностью в 4 раза большей.
Преимущество «уменьшения масштаба»: модули 4K обеспечивают превосходное качество изображения 1080p за счет суперсэмплинга и позволяют использовать цифровой зум без потери качества, продлевая срок службы устройства.
Контекст окупаемости инвестиций: разрешение 1080p остается победителем среди недорогих одноразовых (одноразовых) эндоскопов, а разрешение 4K имеет важное значение для точности диагностики в нейрохирургии и лапароскопии.
В операционной разрешение имеет ценность только в том случае, если оно приводит к улучшению клинических результатов. Мы должны оценить, как плотность пикселей влияет на хирургическую точность и достоверность диагностики.
Более высокая плотность пикселей не просто повышает резкость изображения. Он устраняет тонкие изменения текстуры, такие как структуры слизистой оболочки и микрокапилляры. В 2D-эндоскопических системах эти текстуры служат важными индикаторами глубины монокуляра. Когда хирург может четко видеть текстуру ткани, его мозг лучше оценивает расстояние и объем.
Для микрохирургии или онкологии, где жизненно важно различать здоровую ткань и границу опухоли, эта дополнительная деталь не подлежит обсуждению. Однако при общем осмотре дыхательных путей или плановой интубации клиническое преимущество 4K по сравнению с высококачественным датчиком 1080p уменьшается. Фактор принятия решения часто зависит от патологии, которую лечат, а не от маркетинговых особенностей.
Соотношение между размером монитора и расстоянием просмотра фундаментально меняет требования к разрешению. В операционных все чаще используются мониторы 4K с диагональю от 32 до 55 дюймов. На этих больших дисплеях видео с разрешением 1080p может проявлять «эффект экранной двери», когда отдельные пиксели становятся видимыми линиями сетки.
Хирурги часто наклоняются во время критических маневров. Если изображение разбивается на пиксели на близком расстоянии, это увеличивает когнитивную нагрузку и утомляет глаза. 4K Модуль эндоскопической камеры сохраняет целостность изображения, даже когда хирург находится в нескольких дюймах от экрана. Это гарантирует, что визуальные данные остаются органичными и непрерывными, что снижает умственные усилия, необходимые для интерпретации изображения.
Разрешение часто путают с общим качеством изображения, но наука о цвете играет не менее важную роль. Современные датчики 4K часто поддерживают более широкую цветовую гамму, например BT.2020, по сравнению с устаревшим стандартом Rec.709, используемым во многих датчиках HD. Расширенное цветовое пространство улучшает дифференциацию тканей, позволяя хирургам различать оттенки красного и розового.
Кроме того, новые датчики 4K часто включают возможности расширенного динамического диапазона (HDR). Это предотвращает «выбросы» отражений от влажной ткани, сохраняя при этом видимость в темных полостях. Во многих случаях воспринимаемое улучшение качества изображения происходит больше за счет улучшения цвета и динамического диапазона, чем за счет самого количества пикселей.
Физика остается упорным противником миниатюризации. В то время как бытовая электроника быстро сжимается, оптическая физика диктует строгую зависимость между разрешением сенсора и его размером.
Оптический формат датчика относится к его физическим размерам. Для захвата изображения с разрешением 4K (около 8 миллионов пикселей) датчику требуется значительная площадь поверхности. Собственный датчик 4K обычно требует оптического формата размером более 1/3 дюйма. Для стандартных лапароскопов (диаметром 10 мм) это вполне осуществимо. Однако при уретероскопии, артроскопии или бронхоскопии доступное пространство на дистальном конце часто составляет менее 3–4 мм.
Установка датчика размером 1/3 дюйма в наконечник диаметром 3 мм физически невозможна. Инженерам, разрабатывающим сверхтонкие прицелы, часто приходится полагаться на высокопроизводительные датчики с разрешением 1080p или даже меньших форматов. Попытка внедрить 4K в эти форм-факторы часто требует перемещения камеры к проксимальному концу (ручке), что накладывает ограничения на оптоволокно, или принятия компромисса «чип-на-наконечнике» с более низким эффективным разрешением.
При размещении 8 миллионов пикселей на небольшом медицинском датчике существует опасный компромисс: уменьшение размера пикселей. По мере уменьшения размера отдельного пикселя (часто ниже 1,1 микрона в небольших сенсорах 4K) способность каждого пикселя собирать свет значительно падает.
Риск здесь заключается в плохом отношении сигнал/шум (SNR). Внутри человеческого тела освещение всегда является проблемой. Маленькие пиксели борются с темными полостями, создавая «шум» или зернистость, которая затемняет детали. Если в модуле не используется дорогая технология Backside-Illumination (BSI) для максимизации поглощения света, датчик с высоким разрешением может фактически давать худшее изображение, чем датчик с более низким разрешением с более крупными и более чувствительными пикселями.

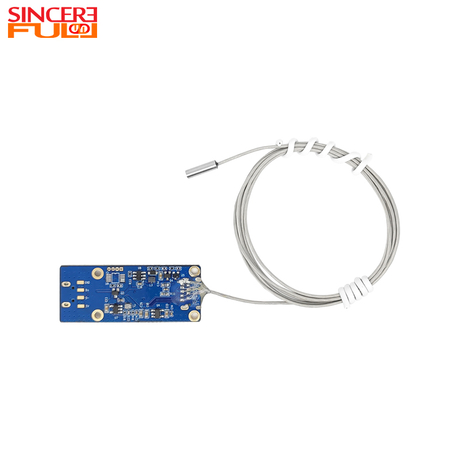

Мы также должны учитывать общий след. — Модуль камеры эндоскопа это не просто датчик; он включает в себя блок линз, печатную плату и развязывающие конденсаторы. Стек объективов 4K по своей сути больше и тяжелее, поскольку для разрешения высокочастотных деталей требуется больше оптических элементов. Для одноразовых или компактных устройств компактный модуль 1080p (например, ES101 диаметром 3,9 мм) часто обеспечивает оптимальный баланс между размером, качеством изображения и сложностью сборки.
Таблица 1. Физические компромиссы в зависимости от разрешения |
||
Особенность |
Модуль 1080p |
Модуль 4К |
|---|---|---|
Типичный оптический формат |
от 1/9 дюйма до 1/6 дюйма |
от 1/3 дюйма до 1/1,8 дюйма |
Диаметр дистального кончика |
Может поместиться в <4 мм |
Обычно требуется >5,5 мм. |
Производительность при слабом освещении |
Обычно выше (большие пиксели) |
Требует интенсивного освещения |
Сложность объектива |
Умеренный |
Высокий (прецизионное стекло) |
Обновление до 4K не является простой заменой. Это создает огромную нагрузку на всю электронную архитектуру медицинского устройства.
Поток 4K генерирует в четыре раза больше данных, чем поток 1080p. Для обработки примерно 8,3 миллионов пикселей со скоростью 60 кадров в секунду требуется надежный процессор сигналов изображения (ISP). Если интернет-провайдер не может справиться с этой пропускной способностью в режиме реального времени, это приводит к задержке ввода или задержке.
В хирургии координация рук и глаз имеет решающее значение. Порог заметной задержки составляет примерно 30-50 миллисекунд. Если видеопоток отстает от движений рук хирурга, это может привести к промаху или замешательству. Системы 4K требуют высокопроизводительных интерфейсов, таких как MIPI или высокоскоростной LVDS, для обеспечения задержки субкадра. Стандартным интерфейсам USB 2.0 обычно не хватает пропускной способности для несжатого 4K при высокой частоте кадров, тогда как они комфортно справляются с разрешением 1080p.
Вычислительная мощность выделяет тепло. Датчики высокого разрешения и управляющие ими интернет-провайдеры потребляют значительно больше энергии, чем их HD-аналоги. В конструкции «Чип-на-наконечнике» датчик расположен непосредственно внутри пациента. Чрезмерное выделение тепла на дистальном кончике создает риск нарушения требований (IEC 60601-2-18 ограничивает температуру кончика до 41°C для непрерывного контакта).
Для управления этим теплом часто требуются сложные радиаторы или активное охлаждение, что увеличивает диаметр прицела. Модули 1080p значительно охлаждаются, что делает их более безопасными и простыми для интеграции в строго регулируемые устройства без сложных решений по управлению температурным режимом.
Система визуализации хороша настолько, насколько хорош ее самый слабый компонент. Инвестиции в модуль эндоскопической камеры 4K премиум-класса будут потрачены впустую, если оптическая цепь не соответствует ее характеристикам. Если линзы, стержневые линзы или пучки волокон не могут разрешить пары линий 4K, датчик просто захватит размытие с высоким разрешением. Точно так же 4K требует значительно больше света. Если источник света не будет заменен на светодиодную или лазерную систему с высоким люменом, изображение будет темным и шумным, что сведет на нет преимущества большего количества пикселей.
Помимо качества необработанного изображения, разрешение 4K открывает программно-определяемые возможности, которые могут переопределить полезность медицинского устройства.
Цифровой зум. Механический оптический зум дорогой, хрупкий и громоздкий. Датчик 4K обеспечивает цифровой зум «без потерь». Обрезая центральную часть датчика 4K с разрешением 1080p, хирург может добиться двукратного увеличения без какой-либо интерполяции или потери деталей. Это позволяет устройству выполнять несколько функций — широкоугольный обзор и осмотр крупным планом — без движущихся частей.
Искусственный интеллект и компьютерное зрение: модели искусственного интеллекта, например, используемые для обнаружения полипов или сегментации сосудов, полагаются на краевые данные. Более высокое разрешение обеспечивает более четкие и четкие края для анализа этими алгоритмами. Входные сигналы 4K значительно повышают точность моделей машинного обучения по сравнению с изображениями высокой четкости с повышенным разрешением, уменьшая количество ложных срабатываний при автоматической диагностике.
У съемки в формате 4K есть явное преимущество, даже если результат просматривается на мониторе с разрешением 1080p. Этот процесс, известный как суперсэмплинг или даунскейлинг, усредняет данные пикселей для создания изображения 1080p с исключительной резкостью и точностью цветопередачи. Это уменьшает артефакты сглаживания (неровные края) и снижает уровень шума. Таким образом, модуль 4K обеспечивает превосходное изображение HD по сравнению с собственным датчиком HD, при условии, что ограничения по физическому размеру могут быть соблюдены.
Наконец, решение должно иметь коммерческий смысл. Общая стоимость владения (TCO) и рентабельность инвестиций (ROI) сильно различаются между одноразовыми и многоразовыми системами.
Датчик — это только отправная точка. 4K требует более дорогих кабелей (часто переходящих от микрокоаксиального к микротвинаксиальному или оптоволоконному кабелю) для обеспечения скорости передачи данных на большие расстояния. Разъемы должны быть более надежно защищены от электромагнитных помех (EMI). Следовательно, спецификация для видеоцепи 4K может быть в 2–3 раза выше, чем для сопоставимой системы 1080p.
Для одноразовых эндоскопов первостепенное значение имеет себестоимость реализованной продукции (COGS). Рынок редко поддерживает высокую цену одноразового уретероскопа 4K. Здесь высокопроизводительный датчик 1080p представляет собой «золотую середину», балансируя приемлемые клинические характеристики с производственными затратами, которые допускают возможность одноразового использования.
И наоборот, для капитального оборудования многоразового использования головка камеры представляет собой долгосрочную инвестицию. Больницы ожидают, что эти системы прослужат 5-7 лет. В этом контексте 4K имеет важное значение для будущего и премиального брендинга. Более высокая первоначальная спецификация амортизируется в течение сотен процедур, что делает инвестиции в превосходную визуализацию оправданными.
Запуск устройства, отличного от 4K, в премиум-сегменте (например, нейрохирургические или лапароскопические вышки) на текущем рынке требует «маркетинговых затрат». Даже если 1080p клинически достаточно, восприятие устаревшей технологии может помешать внедрению. Для флагманских продуктов 4K часто является коммерческой необходимостью, независимо от строгих клинических потребностей.
Выбор между 1080p и 4K — это не поиск «лучшего» разрешения, а поиск того, что будет соответствовать вашим конкретным ограничениям. 4K предлагает беспрецедентную детализацию и перспективные возможности, но требует значительных компромиссов в размере, тепле и стоимости. Разрешение 1080p остается надежным, эффективным и клинически проверенным стандартом для компактных и недорогих приложений.
Тип приложения |
Рекомендуемое разрешение |
Обоснование |
|---|---|---|
Лапароскопия/Нейрохирургия |
4K (исходное) |
Острая потребность в индикаторах глубины, больших мониторах, многоразовых системах. |
Гибкая уретероскопия / ЛОР |
1080p (или 720p) |
Строгие ограничения по диаметру (<4 мм); 4К физически невозможно. |
Одноразовые прицелы |
1080p |
Чувствительность к затратам; для процедуры достаточно высококачественного HD. |
Роботизированная хирургия |
4K (двухканальный) |
Требуется для стереоскопического 3D-видения и интеграции искусственного интеллекта. |
Окончательная проверка: Не полагайтесь исключительно на спецификации. Мы настоятельно рекомендуем запросить оценочные комплекты для тестирования модулей в реальных условиях. Оцените производительность при слабом освещении, термическую стабильность после 30 минут работы и фактическую задержку. Если вы разрабатываете компактное устройство, рассмотрите высокопроизводительное компактное устройство. Модуль камеры эндоскопа для эффективного баланса размера и качества.
О: Да, но с оговорками. Высококачественный монитор 4K может использовать алгоритмы масштабирования для сглаживания неровных краев сигнала 1080p. Однако он не может создавать детали, которые не были зафиксированы датчиком. Основным преимуществом является уменьшение «эффекта экранной двери» (видимой пиксельной сетки), благодаря чему изображение выглядит более плавным на близких расстояниях просмотра по сравнению с монитором 1080p того же размера.
А: Может. 4K требует обработки в четыре раза больше данных, чем 1080p. Если процессор сигналов изображения (ISP) или интерфейс передачи (например, USB или MIPI/SDI) не рассчитаны на эту полосу пропускания, произойдет значительная задержка (задержка). Медицинские системы должны быть разработаны специально для обработки 4K с малой задержкой, чтобы обеспечить синхронизацию видео с движениями рук хирурга.
О: Это связано с размером пикселя. Чтобы разместить 8 миллионов пикселей (4K) на небольшом медицинском датчике, отдельные пиксели должны быть очень маленькими. Меньшие пиксели улавливают меньше света (фотонов), что приводит к более низкому отношению сигнал/шум (SNR). Это приводит к зернистости или «шуму» в темных полостях тела, если только датчик не использует передовую технологию обратной подсветки (BSI) или источник света не значительно освещен.
Ответ: В настоящее время для датчиков с разрешением 4K обычно требуется диаметр сборки «чип-на-наконечнике» не менее 5–6 мм в зависимости от оптического формата датчика (обычно 1/3 дюйма или больше). Для эндоскопов размером менее 4 мм (например, уретероскопов) инженерам обычно приходится использовать датчики с разрешением 1080p или ниже или размещать камеру в проксимальной рукоятке и использовать оптоволоконный жгут (что ухудшает качество изображения).
