Het landschap van de medische beeldvorming verschuift snel van Full HD (1080p) naar Ultra HD (4K) als de nieuwe gouden standaard voor hoogwaardige visualisatie. Terwijl marketingafdelingen vaak 4K-specificaties eisen om te kunnen concurreren in premiumsegmenten, worden technische teams geconfronteerd met een complexe realiteit. Bij het integreren van een sensor met hoge resolutie moet u omgaan met strikte beperkingen op het gebied van afmetingen, warmteafvoer en gegevensdoorvoer. Het is niet alleen een kwestie van aantal pixels; het is een evenwichtsoefening tussen fysieke beperkingen en klinische vereisten.
Voor ontwikkelaars van medische apparatuur heeft de beslissing tussen 1080p en 4K invloed op elk subsysteem, van het ontwerp van de distale tip tot de beeldsignaalprocessor (ISP). Dit artikel gaat verder dan modewoorden en evalueert de sensorfysica, de implicaties voor de systeemarchitectuur en de klinische ROI. Wij helpen u bij het bepalen van de juiste specificatie voor uw volgende apparaat, zodat u zeker weet dat u een Endoscoopcameramodule die aansluit bij uw technische en commerciële doelstellingen.
De natuurkunde dicteert de resolutie: 4K-sensoren vereisen grotere optische formaten; als uw apparaat een distale tip van minder dan 3 mm nodig heeft, is hoogwaardige 1080p (of lager) vaak de fysieke limiet.
Systeembrede impact: het upgraden naar een 4K- endoscoopcameramodule veroorzaakt een kettingreactie van vereisten voor verlichting, ISP's en bekabeling om 4x de databandbreedte te beheren.
Het voordeel van 'Downscaling': 4K-modules bieden superieure 1080p-uitvoer via supersampling en maken digitale zoom mogelijk zonder kwaliteitsverlies, waardoor de levensduur van het apparaat wordt verlengd.
ROI-context: 1080p blijft de winnaar voor kostengevoelige (wegwerp)endoscopen voor eenmalig gebruik, terwijl 4K essentieel is voor diagnostische nauwkeurigheid bij neurochirurgie en laparoscopie.
In de operatiekamer is resolutie alleen waardevol als deze zich vertaalt in betere klinische resultaten. We moeten beoordelen hoe de pixeldichtheid de chirurgische precisie en het diagnostische vertrouwen beïnvloedt.
Een hogere pixeldichtheid doet meer dan alleen het beeld scherper maken. Het lost subtiele textuurvariaties op, zoals slijmvliesstructuren en microcapillairen. In 2D-endoscopische systemen dienen deze texturen als kritische monoculaire dieptesignalen. Wanneer een chirurg de textuur van het weefsel duidelijk kan zien, kunnen zijn hersenen de afstand en het volume beter inschatten.
Voor microchirurgie of oncologie, waar het onderscheid tussen gezond weefsel en een tumormarge van cruciaal belang is, is dit extra detail niet onderhandelbaar. Bij algemene luchtweginspectie of routinematige intubatie neemt het klinische voordeel van 4K ten opzichte van een hoogwaardige 1080p-sensor echter af. De beslissingsfactor hangt vaak af van de pathologie die wordt behandeld en niet van de marketingspecificaties.
De relatie tussen monitorgrootte en kijkafstand verandert fundamenteel de eis aan resolutie. Operatiekamers maken steeds vaker gebruik van 32-inch tot 55-inch 4K-monitoren. Op deze grote beeldschermen kan een 1080p-feed het 'hordeureffect' onthullen, waarbij individuele pixels zichtbare rasterlijnen worden.
Chirurgen leunen vaak naar voren tijdens kritieke manoeuvres. Als het beeld van dichtbij in pixels uiteenvalt, verhoogt dit de cognitieve belasting en vermoeidheid van de ogen. Een 4K- endoscoopcameramodule handhaaft de beeldintegriteit, zelfs als de chirurg zich op enkele centimeters afstand van het scherm bevindt. Dit zorgt ervoor dat de visuele gegevens organisch en continu blijven, waardoor de mentale inspanning die nodig is om het beeld te interpreteren wordt verminderd.
Resolutie wordt vaak gecombineerd met de algehele beeldkwaliteit, maar kleurwetenschap speelt een even belangrijke rol. Moderne 4K-sensoren ondersteunen vaak bredere kleurengamma's, zoals BT.2020, vergeleken met de oudere Rec.709-standaard die in veel HD-sensoren wordt gebruikt. Deze uitgebreide kleurruimte verbetert de weefseldifferentiatie, waardoor chirurgen onderscheid kunnen maken tussen verschillende tinten rood en roze.
Bovendien bevatten nieuwere 4K-sensoren vaak High Dynamic Range (HDR)-mogelijkheden. Dit voorkomt 'blowout'-reflecties van nat weefsel, terwijl de zichtbaarheid in donkere holtes behouden blijft. In veel gevallen komt de waargenomen verbetering van de beeldkwaliteit meer voort uit een beter kleur- en dynamisch bereik dan uit het aantal pixels zelf.
De natuurkunde blijft de koppige tegenstander van miniaturisering. Terwijl consumentenelektronica snel krimpt, dicteert de optische fysica een strikte relatie tussen sensorresolutie en sensorgrootte.
Het optische formaat van een sensor verwijst naar de fysieke afmetingen. Om een resolutie van 4K (ongeveer 8 miljoen pixels) vast te leggen, heeft een sensor een aanzienlijk oppervlak nodig. Een native 4K-sensor vereist doorgaans een optisch formaat groter dan 1/3 inch. Voor standaard laparoscopen (diameter 10 mm) is dit haalbaar. Bij ureteroscopie, artroscopie of bronchoscopie is de beschikbare ruimte aan de distale tip echter vaak minder dan 3 mm of 4 mm.
Het plaatsen van een 1/3-inch sensor in een punt van 3 mm is fysiek onmogelijk. Ingenieurs die ultradunne scopes ontwerpen, moeten vaak vertrouwen op krachtige 1080p-sensoren of zelfs kleinere formaten. Als je probeert 4K in deze vormfactoren te forceren, moet je de camera vaak naar het proximale uiteinde (handvat) verplaatsen, wat glasvezelbeperkingen introduceert, of een 'Chip-on-Tip'-compromis accepteren met een lagere effectieve resolutie.
Er zit een gevaarlijke afweging in het proppen van 8 miljoen pixels op een kleine medische sensor: het verkleinen van de pixelgrootte. Naarmate de individuele pixelgrootte kleiner wordt (vaak onder de 1,1 micron bij kleine 4K-sensoren), neemt het vermogen om licht te verzamelen van elke pixel aanzienlijk af.
Het risico hier is een slechte signaal-ruisverhouding (SNR). Binnen het menselijk lichaam is verlichting altijd een uitdaging. Kleine pixels worstelen in donkere holtes en genereren 'ruis' of korreligheid die details verdoezelt. Tenzij de module gebruik maakt van dure Backside-Illuminate (BSI) technologie om de lichtinname te maximaliseren, kan een sensor met hoge resolutie feitelijk een slechter beeld produceren dan een sensor met een lagere resolutie en grotere, gevoeligere pixels.

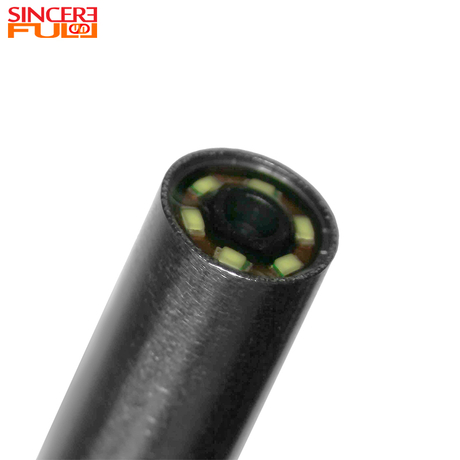

We moeten ook rekening houden met de totale voetafdruk. Een endoscoopcameramodule is niet alleen de sensor; het omvat de lensstapel, de PCB en de ontkoppelcondensatoren. Een 4K-lensstapel is inherent groter en zwaarder omdat er meer optische elementen nodig zijn om de hogere frequentiedetails op te lossen. Voor wegwerp- of compacte apparaten biedt een compacte 1080p-module (zoals de 3,9 mm ES101) vaak de optimale balans tussen formaat, beeldkwaliteit en complexiteit van de montage.
Tabel 1: Fysieke afwegingen per resolutie |
||
Functie |
1080p-module |
4K-module |
|---|---|---|
Typisch optisch formaat |
1/9' tot 1/6' |
1/3' tot 1/1,8' |
Distale tipdiameter |
Past in <4 mm |
Vereist doorgaans >5,5 mm |
Prestaties bij weinig licht |
Over het algemeen hoger (grotere pixels) |
Vereist intense verlichting |
Lenscomplexiteit |
Gematigd |
Hoog (precisieglas) |
Upgraden naar 4K is geen 'drop-in'-vervanging. Het legt een enorme nadruk op de gehele elektronische architectuur van het medische apparaat.
Een 4K-stream genereert vier keer zoveel gegevens als een 1080p-stream. Voor het verwerken van ongeveer 8,3 miljoen pixels bij 60 frames per seconde is een robuuste Image Signal Processor (ISP) vereist. Als de ISP deze doorvoer niet in realtime kan verwerken, introduceert deze invoervertraging of latentie.
Bij operaties is de hand-oogcoördinatie van cruciaal belang. De drempel voor merkbare vertraging is ongeveer 30-50 milliseconden. Als de videofeed achterblijft bij de handbewegingen van de chirurg, kan dit leiden tot het overschrijden van doelen of tot aarzeling. 4K-systemen vereisen hoogwaardige interfaces zoals MIPI of snelle LVDS om subframe-latentie te garanderen. Standaard USB 2.0-interfaces missen doorgaans de bandbreedte voor ongecomprimeerde 4K bij hoge framesnelheden, terwijl ze 1080p comfortabel verwerken.
Verwerkingskracht creëert warmte. Sensoren met hoge resolutie en de ISP's die ze aansturen, verbruiken aanzienlijk meer stroom dan hun HD-tegenhangers. Bij een 'Chip-on-Tip'-ontwerp bevindt de sensor zich direct in de patiënt. Overmatige warmteontwikkeling bij de distale tip brengt een compliancerisico met zich mee (IEC 60601-2-18 beperkt de tiptemperatuur tot 41°C voor continu contact).
Het beheren van deze warmte vereist vaak complexe koellichamen of actieve koeling, waardoor de diameter van de scope toeneemt. 1080p-modules werken aanzienlijk koeler, waardoor ze veiliger en gemakkelijker te integreren zijn in strikt gereguleerde apparaten zonder uitgebreide oplossingen voor thermisch beheer.
Een beeldvormingssysteem is slechts zo goed als zijn zwakste onderdeel. Investeren in een hoogwaardige 4K- endoscoopcameramodule is verspild als de optische keten niet aan de specificaties voldoet. Als de lenzen, staaflenzen of vezelbundels geen 4K-lijnparen kunnen detecteren, legt de sensor eenvoudigweg een onscherpte met een hoge resolutie vast. Op dezelfde manier vereist 4K aanzienlijk meer licht. Als de lichtbron niet wordt geüpgraded naar een LED- of lasersysteem met hoog lumen, zal het beeld donker en luidruchtig zijn, waardoor de voordelen van het hogere aantal pixels teniet worden gedaan.
Naast de ruwe beeldkwaliteit ontgrendelt de 4K-resolutie softwaregedefinieerde mogelijkheden die de bruikbaarheid van een medisch apparaat opnieuw kunnen definiëren.
Digitale zoom: Mechanische optische zoom is duur, kwetsbaar en omvangrijk. Een 4K-sensor maakt 'lossless' digitale zoom mogelijk. Door het middelste 1080p-gedeelte van een 4K-sensor bij te snijden, kan een chirurg een 2x vergroting bereiken zonder enige interpolatie of detailverlies. Hierdoor kan een apparaat meerdere functies vervullen – groothoekoverzicht en close-upinspectie – zonder bewegende delen.
AI & Computer Vision: Kunstmatige intelligentiemodellen, zoals die worden gebruikt voor poliepdetectie of bloedvatsegmentatie, vertrouwen op edge-data. Een hogere resolutie biedt schonere, beter gedefinieerde randen die deze algoritmen kunnen analyseren. 4K-invoer verbetert de nauwkeurigheid van machine learning-modellen aanzienlijk in vergelijking met opgeschaalde HD-beelden, waardoor valse positieven bij geautomatiseerde diagnostiek worden verminderd.
Er zit een duidelijk voordeel aan het vastleggen in 4K, zelfs als de uitvoer wordt bekeken op een 1080p-monitor. Dit proces, bekend als supersampling of downscaling, middelt de pixelgegevens om een 1080p-beeld te produceren met uitzonderlijke scherpte en kleurgetrouwheid. Het vermindert aliasingartefacten (gekartelde randen) en verlaagt het ruisniveau. Daarom biedt een 4K-module een superieur HD-beeld vergeleken met een native HD-sensor, ervan uitgaande dat aan de beperkingen van de fysieke afmetingen kan worden voldaan.
Ten slotte moet de beslissing commercieel zinvol zijn. De Total Cost of Ownership (TCO) en het rendement op de investering (ROI) variëren enorm tussen wegwerp- en herbruikbare systemen.
De sensor is slechts het startpunt. 4K vereist duurdere bekabeling (vaak overgaand van micro-coaxiaal naar micro-twinax of glasvezel) om de datasnelheid over lange afstanden te kunnen verwerken. Connectoren moeten zwaarder worden afgeschermd tegen elektromagnetische interferentie (EMI). Bijgevolg kan de Bill of Materials (BOM) voor een 4K-videoketen 2x tot 3x hoger zijn dan voor een vergelijkbaar 1080p-systeem.
Voor (wegwerp)endoscopen voor eenmalig gebruik zijn de Cost of Goods Sold (COGS) van het grootste belang. De markt zal zelden de prijspremie van een wegwerpbare 4K-ureteroscoop ondersteunen. Hier vormt een krachtige 1080p-sensor de 'sweet spot', die aanvaardbare klinische prestaties in evenwicht brengt met productiekosten die wegwerpbaarheid mogelijk maken.
Omgekeerd is de camerakop voor herbruikbare kapitaalapparatuur een langetermijninvestering. Ziekenhuizen verwachten dat deze systemen 5 tot 7 jaar meegaan. In deze context is 4K essentieel voor toekomstbestendigheid en premium branding. De hogere initiële stuklijst wordt over honderden procedures afgeschreven, waardoor de investering in superieure visualisatie gerechtvaardigd is.
Het lanceren van een niet-4K-apparaat in een premiumsegment (zoals neurochirurgie of laparoscopische torens) in de huidige markt brengt 'marketingkosten' met zich mee. Zelfs als 1080p klinisch voldoende is, kan de perceptie van verouderde technologie de adoptie belemmeren. Voor vlaggenschipproducten is 4K vaak een commerciële noodzaak, ongeacht de strikte klinische noodzaak.
Kiezen tussen 1080p en 4K gaat niet over het vinden van de 'beste' resolutie, maar over het vinden van de juiste oplossing voor uw specifieke beperkingen. 4K biedt ongeëvenaarde details en toekomstbestendige mogelijkheden, maar vereist aanzienlijke compromissen op het gebied van grootte, warmte en kosten. 1080p blijft een robuuste, efficiënte en klinisch bewezen standaard voor compacte en kostengevoelige toepassingen.
Toepassingstype |
Aanbevolen resolutie |
Reden |
|---|---|---|
Laparoscopie / Neurochirurgie |
4K (natief) |
Kritieke behoefte aan dieptesignalen, grote monitoren, herbruikbare systemen. |
Flexibele Ureteroscopie / KNO |
1080p (of 720p) |
Strenge diameterbeperkingen (<4 mm); 4K fysiek onmogelijk bij tip. |
Scopen voor eenmalig gebruik |
1080p |
Kostengevoeligheid; HD van hoge kwaliteit is voldoende voor de procedure. |
Robotchirurgie |
4K (tweekanaals) |
Vereist voor 3D-stereoscopisch zicht en AI-integratie. |
Eindverificatie: Vertrouw niet uitsluitend op specificatiebladen. We raden u ten zeerste aan om evaluatiekits aan te vragen om de modules in reële omstandigheden te testen. Beoordeel de prestaties bij weinig licht, de thermische stabiliteit na 30 minuten gebruik en de werkelijke latentie. Als u een compact apparaat ontwikkelt, overweeg dan een krachtig, compact apparaat Endoscoopcameramodule om grootte en kwaliteit effectief in evenwicht te brengen.
A: Ja, maar met kanttekeningen. Een hoogwaardige 4K-monitor kan opschalingsalgoritmen gebruiken om de gekartelde randen van een 1080p-signaal glad te strijken. Het kan echter geen details creëren die niet door de sensor zijn vastgelegd. Het belangrijkste voordeel is de vermindering van het 'hordeureffect' (zichtbaar pixelraster), waardoor het beeld er op korte kijkafstanden vloeiender uitziet in vergelijking met een 1080p-monitor van hetzelfde formaat.
Antwoord: Dat kan. 4K vereist vier keer zoveel gegevensverwerking als 1080p. Als de Image Signal Processor (ISP) of de transmissie-interface (zoals USB vs. MIPI/SDI) niet geschikt is voor deze bandbreedte, zal er een aanzienlijke latentie (vertraging) optreden. Medische systemen moeten specifiek worden ontworpen voor 4K-verwerking met lage latentie om ervoor te zorgen dat de video gesynchroniseerd blijft met de handbewegingen van de chirurg.
A: Dit komt door de pixelgrootte. Om 8 miljoen pixels (4K) op een kleine medische sensor te passen, moeten de afzonderlijke pixels erg klein zijn. Kleinere pixels vangen minder licht op (fotonen), wat leidt tot een lagere signaal-ruisverhouding (SNR). Dit resulteert in korreligheid of 'ruis' in donkere lichaamsholten, tenzij de sensor gebruikmaakt van geavanceerde Backside-Illuminate (BSI)-technologie of de lichtbron aanzienlijk helderder is.
A: Momenteel vereisen native 4K-sensoren doorgaans een 'Chip-on-Tip'-montagediameter van minimaal 5 mm tot 6 mm vanwege het optische formaat van de sensor (doorgaans 1/3'' of groter). Voor scopes kleiner dan 4 mm (zoals ureteroscopen) moeten ingenieurs doorgaans sensoren met een resolutie van 1080p of een lagere resolutie gebruiken, of de camera in de proximale handgreep plaatsen en een glasvezelbundel gebruiken (wat de beeldkwaliteit verslechtert).
