Módulo de câmera endoscópica USB com sensor OV9734 de alta qualidade mais luz para uso médico

Este módulo de câmera endoscópica médica de alto desempenho é construído em torno do sensor de imagem colorida CMOS OmniVision OV9734, integrando tecnologia de imagem avançada e design estrutural robusto para atender aos requisitos rigorosos de diagnóstico médico e cenários de tratamento. Ele apresenta uma resolução de pixel de 1MP, suporta saída de resolução de 720 e oferece uma taxa de quadros máxima de 30FPS, garantindo transmissão de imagem suave e clara em tempo real – fundamental para capturar movimentos dinâmicos de tecidos durante procedimentos. O sensor, com tamanho de 1/9 de polegada e dimensões de pixel de 1,4μm×1,4μm, é equipado com a tecnologia PureCel® exclusiva da OmniVision. Esta tecnologia otimiza a eficiência da detecção de luz em nível de pixel, melhorando significativamente os recursos de coleta de luz para melhorar a qualidade da imagem em ambientes com pouca luz, enfrentando o desafio da pouca visibilidade em cavidades corporais profundas. O módulo oferece um campo de visão (FOV) preciso de D95°×H85°×V43,5°, permitindo uma cobertura abrangente de áreas de inspeção enquanto mantém a clareza da imagem sem distorção de borda (taxa de distorção <10%). Estruturalmente, adota um design Separado que permite integração flexível com diferentes dispositivos médicos, simplificando a montagem e manutenção das instalações de saúde. A lente do módulo é equipada com uma carcaça de aço, protegendo os componentes ópticos internos contra danos mecânicos e garantindo durabilidade durante uso repetido e desinfecção. Com um diâmetro ultracompacto de 3,9 mm, pode acessar facilmente espaços anatômicos estreitos, minimizando o desconforto do paciente. Ele também atende ao nível IP67 de resistência à poeira e água, tornando-o adequado para uso em ambientes clínicos úmidos e compatível com processos comuns de desinfecção médica. Para conectividade e compatibilidade, o módulo usa uma interface USB 2.0 e suporta o protocolo UVC, permitindo a funcionalidade plug-and-play com sistemas operacionais convencionais (Windows, macOS, Linux) sem a necessidade de drivers adicionais, reduzindo significativamente o tempo de implantação em ambientes médicos. Fabricado através de processos SMT e AA (Alinhamento Ativo), garante alta precisão óptica e desempenho consistente em lotes. Além disso, obteve certificações internacionais, incluindo CE, FCC, RoHS e Reach, verificando sua conformidade com os padrões globais de segurança, compatibilidade eletromagnética e proteção ambiental para dispositivos médicos.

Vantagem do produto ◢

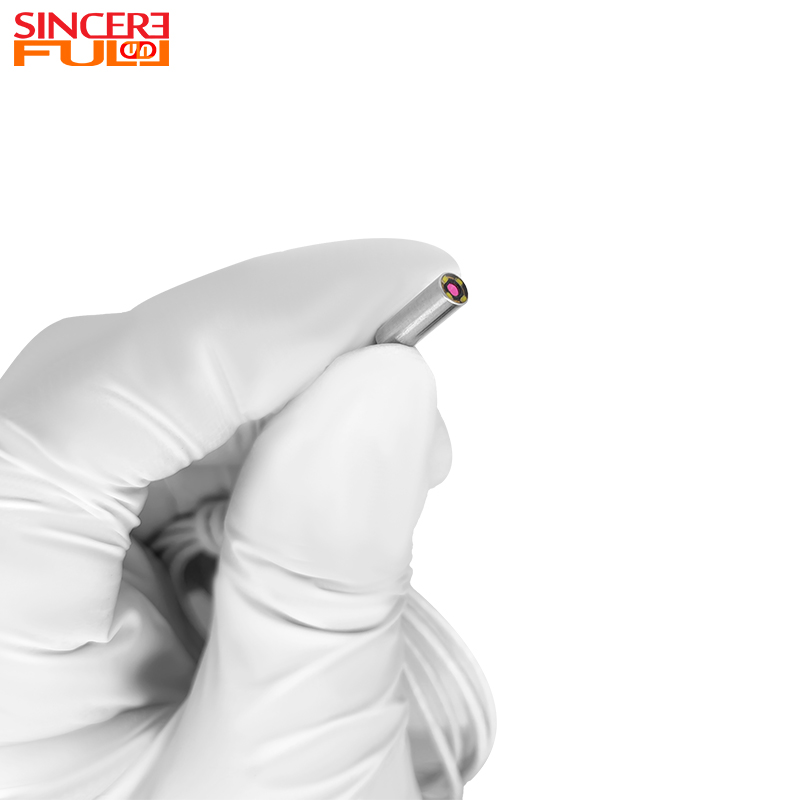

1. Desempenho superior de imagem em condições de pouca luz: aproveitando a tecnologia PureCel® do sensor OV9734 e 6 luzes de preenchimento LED de alto brilho integradas, o módulo reduz efetivamente a geração de ruído em ambientes com pouca luz. Mesmo sob condições de pouca iluminação, ele captura imagens nítidas e nítidas, garantindo que os médicos possam observar claramente lesões sutis ou detalhes de tecidos.

2. Reprodução precisa de cores: O algoritmo de processamento de cores otimizado do sensor, combinado com a lente óptica de alta qualidade, reproduz com precisão as cores verdadeiras dos tecidos humanos. Esse feedback intuitivo de cores ajuda os médicos a fazer julgamentos mais precisos sobre o estado de saúde dos tecidos, apoiando diagnósticos precisos e planejamento de tratamento.

3. Resposta de alta velocidade e captura dinâmica: com uma taxa de quadros máxima de 30FPS e transmissão rápida de sinal via USB 2.0, o módulo permite disparo contínuo em alta velocidade e resposta rápida a cenas dinâmicas. Ele pode capturar com segurança movimentos transitórios dos tecidos, evitando a perda de informações visuais críticas.

4. Design Separado Flexível: A estrutura Separada permite a instalação e manutenção independentes da unidade de imagem e da unidade de controle do módulo, adaptando-se aos requisitos de layout de diferentes dispositivos médicos e melhorando a flexibilidade de implantação.

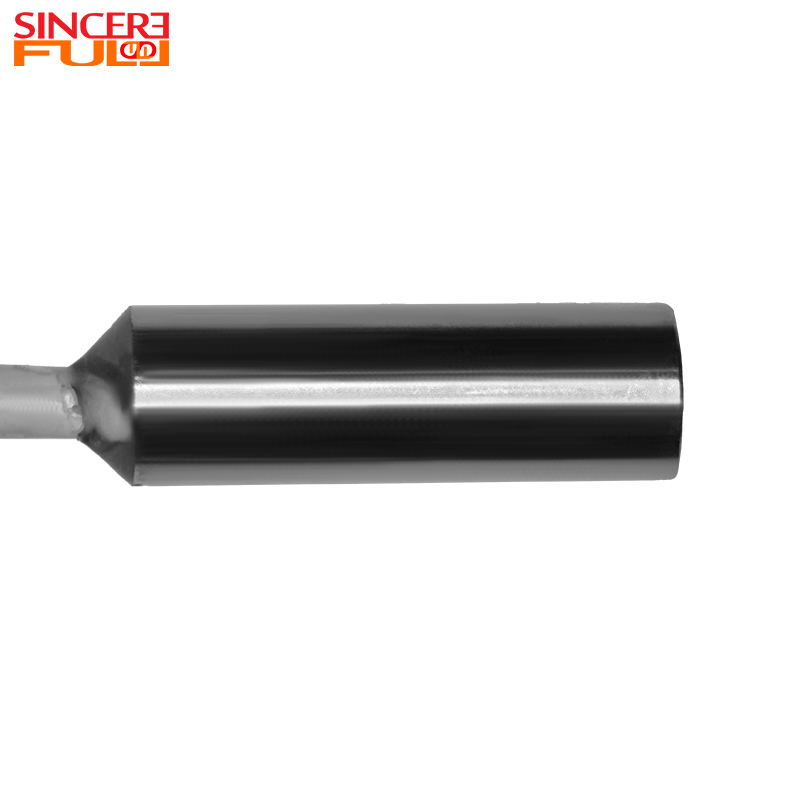

5. Proteção robusta e durabilidade: a lente de 3,9 mm de diâmetro com revestimento de aço aumenta a resistência estrutural, enquanto a resistência IP67 à poeira e à água garante que o módulo permaneça funcional após exposição à umidade, poeira ou desinfecção médica de rotina. Isto prolonga a vida útil do módulo e reduz os custos de substituição.

6. Garantia de alta precisão e conformidade: O processo de fabricação SMT + AA garante alinhamento preciso entre o sensor e a lente, minimizando desvios ópticos e garantindo qualidade de imagem estável. A conformidade com certificações internacionais (CE, FCC, etc.) também elimina riscos regulatórios e de segurança para instituições médicas durante o uso.

7. Ampla compatibilidade: o suporte para o protocolo UVC e a interface USB 2.0 permite uma conexão perfeita com várias estações de trabalho médicas, laptops ou dispositivos de exibição. Esta capacidade plug-and-play elimina a necessidade de desenvolvimento de software especializado, reduzindo o limite técnico para aplicação clínica.

Aplicação do módulo de câmera endoscópica

1. Cirurgia Minimamente Invasiva: Compatível com dispositivos laparoscópicos e artroscópicos – seu tamanho compacto de 3,9 mm cabe em pequenas incisões cirúrgicas e a transmissão de imagem de alta definição ajuda os cirurgiões a observar estruturas de tecidos delicados para uma operação precisa.

2. Exame de Otorrinolaringologia (ENT): Ideal para otoscópios e nasoscópios. A distância focal ultracurta e o diâmetro estreito de 3,9 mm permitem fácil acesso a canais auditivos estreitos e cavidades nasais, reduzindo o desconforto do paciente enquanto captura imagens nítidas de lesões menores.

3. Diagnóstico e tratamento veterinário: usado com endoscópios do trato digestivo de animais de estimação e endoscópios respiratórios para examinar o trato gastrointestinal ou respiratório de animais de companhia, ajudando os veterinários a identificar inflamações, corpos estranhos ou úlceras.

4. Observação de pesquisa científica: Integrado em dispositivos de gravação de alta definição de amostras microbianas - seu baixo ruído e alta resolução suportam imagens nítidas e análise de dados de amostras microbiológicas, atendendo às necessidades da pesquisa em ciências biológicas.

5. Detecção Auxiliar Médica Especializada: Adaptável a endoscópios ginecológicos de pequeno porte ou endoscópios urológicos. A proteção IP67 e o Steel Shell resistente à corrosão garantem confiabilidade em ambientes clínicos úmidos, enquanto a tecnologia PureCel® garante imagens nítidas mesmo em áreas do corpo com pouca luz.

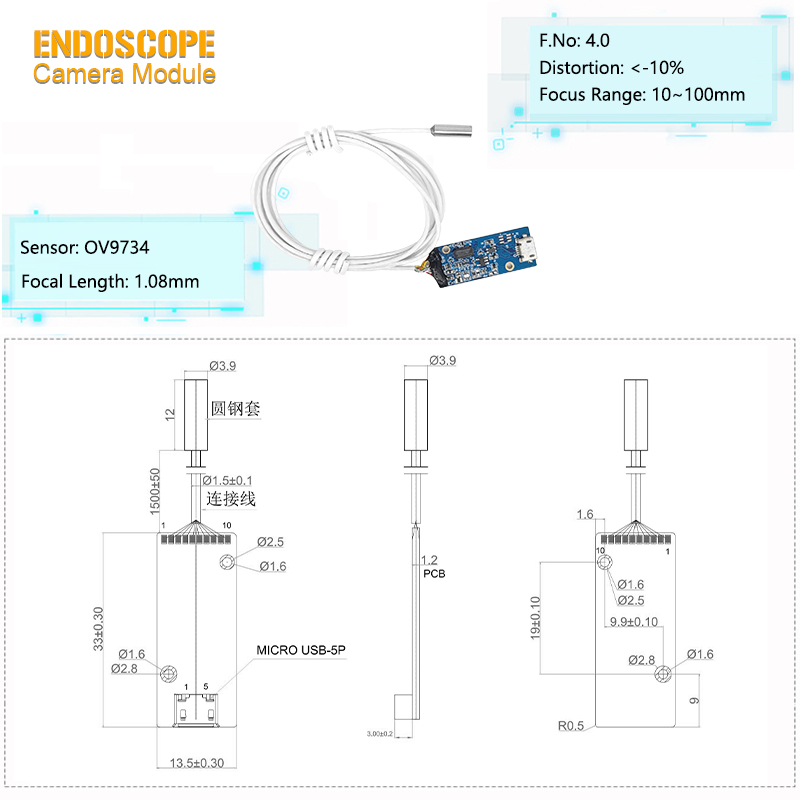

Parâmetros Técnicos ◢

Nome do produto	Módulo de câmera endoscópica USB com sensor OV9734
Distância focal	1,08 mm
DSP	USB
Sensor	OV9734
Alcance de focagem	10-30 mm
Diâmetro	3,9 mm
Número F	4.0
LIDERADO:	6 unidades
Resolução	30 fps
FOV(D)	95°

Perguntas frequentes

1.Por que a otorrinolaringologia precisa de módulos de diâmetro ultrafino?

Quando o espaço do canal auditivo/cavidade nasal é estreito, um módulo com diâmetro ≤3mm pode reduzir o desconforto do paciente. Ao mesmo tempo, é necessário manter alta resolução (como ≥300 pares de linhas/mm) para identificar lesões menores.

2.Quais poderiam ser as possíveis razões para o ruído em uma imagem?

Pode ser devido ao superaquecimento do sensor, interferência na transmissão do sinal ou ISO excessivamente alto em condições de pouca luz. É necessário verificar o projeto de dissipação de calor, blindagem do cabo ou habilitar o modo de redução de ruído.

3.Por que a imagem mostra uma projeção de cores?

Pode ser devido ao equilíbrio de branco não calibrado, temperatura de cor incompatível da fonte de luz (como uso misto de LED e luz solar) ou envelhecimento do sensor. É necessária correção de software ou substituição do filtro.
