Module de caméra endoscopique USB, capteur OV9734 de haute qualité, Plus lumière pour le médical

Ce module de caméra d'endoscope médical haute performance est construit autour du capteur d'image couleur CMOS OmniVision OV9734, intégrant une technologie d'imagerie avancée et une conception structurelle robuste pour répondre aux exigences rigoureuses des scénarios de diagnostic et de traitement médicaux. Il présente une résolution de pixels de 1 MP, prend en charge une résolution de sortie de 720 et offre une fréquence d'images maximale de 30 FPS, garantissant une transmission d'image en temps réel fluide et claire, essentielle pour capturer les mouvements dynamiques des tissus pendant les procédures. Le capteur, d'une taille de 1/9 de pouce et de dimensions de pixels de 1,4 μm × 1,4 μm, est équipé de la technologie PureCel® exclusive d'OmniVision. Cette technologie optimise l'efficacité de la détection de la lumière au niveau des pixels, améliorant considérablement les capacités de collecte de lumière pour améliorer la qualité de l'imagerie dans les environnements faiblement éclairés, relevant ainsi le défi de la faible visibilité dans les cavités corporelles profondes. Le module offre un champ de vision (FOV) précis de D95°×H85°×V43,5°, permettant une couverture complète des zones d'inspection tout en conservant la clarté de l'image sans distorsion des bords (taux de distorsion <10 %). Structurellement, il adopte une conception séparée qui permet une intégration flexible avec différents dispositifs médicaux, simplifiant ainsi l'assemblage et la maintenance pour les établissements de santé. La lentille du module est équipée d'une coque en acier, protégeant les composants optiques internes des dommages mécaniques et garantissant la durabilité lors d'une utilisation et d'une désinfection répétées. Avec un diamètre ultra-compact de 3,9 mm, il peut facilement accéder aux espaces anatomiques étroits tout en minimisant l'inconfort du patient. Il répond également au niveau de résistance à la poussière et à l'eau IP67, ce qui le rend adapté à une utilisation dans des environnements cliniques humides et compatible avec les processus de désinfection médicale courants. Pour la connectivité et la compatibilité, le module utilise une interface USB 2.0 et prend en charge le protocole UVC, permettant une fonctionnalité plug-and-play avec les systèmes d'exploitation courants (Windows, macOS, Linux) sans avoir besoin de pilotes supplémentaires, ce qui réduit considérablement le temps de déploiement dans les milieux médicaux. Fabriqué via les processus SMT et AA (Active Alignment), il garantit une précision optique élevée et des performances constantes d’un lot à l’autre. De plus, il a passé les certifications internationales notamment CE, FCC, RoHS et Reach, vérifiant sa conformité aux normes mondiales de sécurité, de compatibilité électromagnétique et de protection de l'environnement pour les dispositifs médicaux.

Avantage produit ◢

1. Performances d'imagerie supérieures en faible luminosité : tirant parti de la technologie PureCel® du capteur OV9734 et de 6 lumières de remplissage LED haute luminosité intégrées, le module réduit efficacement la génération de bruit dans les environnements faiblement éclairés. Même dans des conditions de faible éclairage, il capture des images nettes et claires, permettant ainsi aux cliniciens d'observer clairement les lésions subtiles ou les détails des tissus.

2. Reproduction précise des couleurs : l'algorithme de traitement des couleurs optimisé du capteur, combiné à la lentille optique de haute qualité, reproduit avec précision les vraies couleurs des tissus humains. Ce retour intuitif des couleurs aide les cliniciens à porter des jugements plus précis sur l’état de santé des tissus, favorisant ainsi un diagnostic et une planification de traitement précis.

3. Réponse haute vitesse et capture dynamique : avec une fréquence d'images maximale de 30 images par seconde et une transmission rapide du signal via USB 2.0, le module permet une prise de vue continue à haute vitesse et une réponse rapide aux scènes dynamiques. Il peut capturer de manière fiable les mouvements transitoires des tissus, évitant ainsi de manquer des informations visuelles critiques.

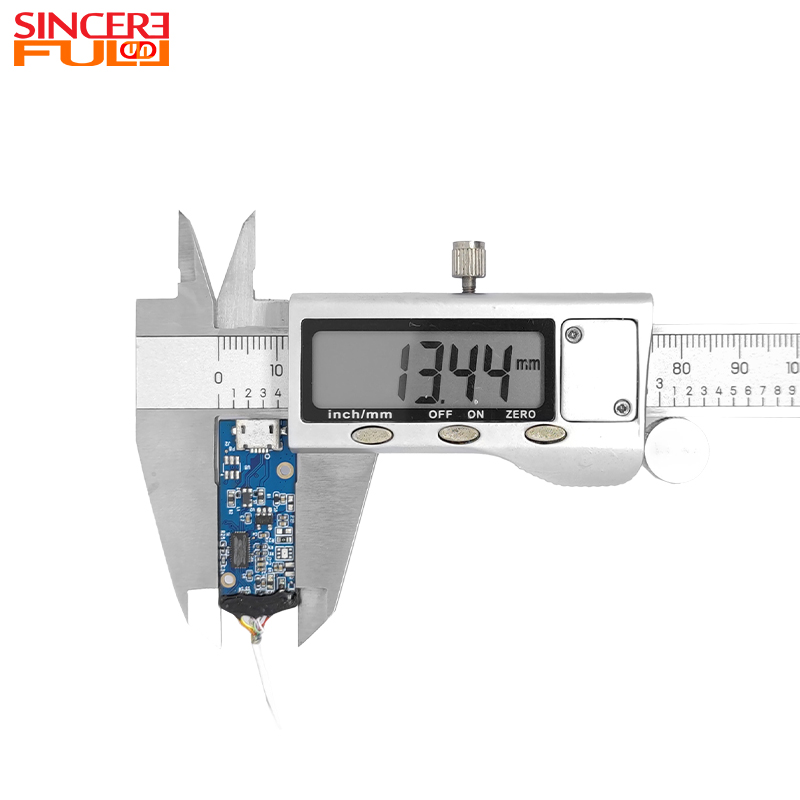

4. Conception séparée flexible : la structure séparée permet une installation et une maintenance indépendantes de l'unité d'imagerie et de l'unité de contrôle du module, en s'adaptant aux exigences d'agencement des différents dispositifs médicaux et en améliorant la flexibilité de déploiement.

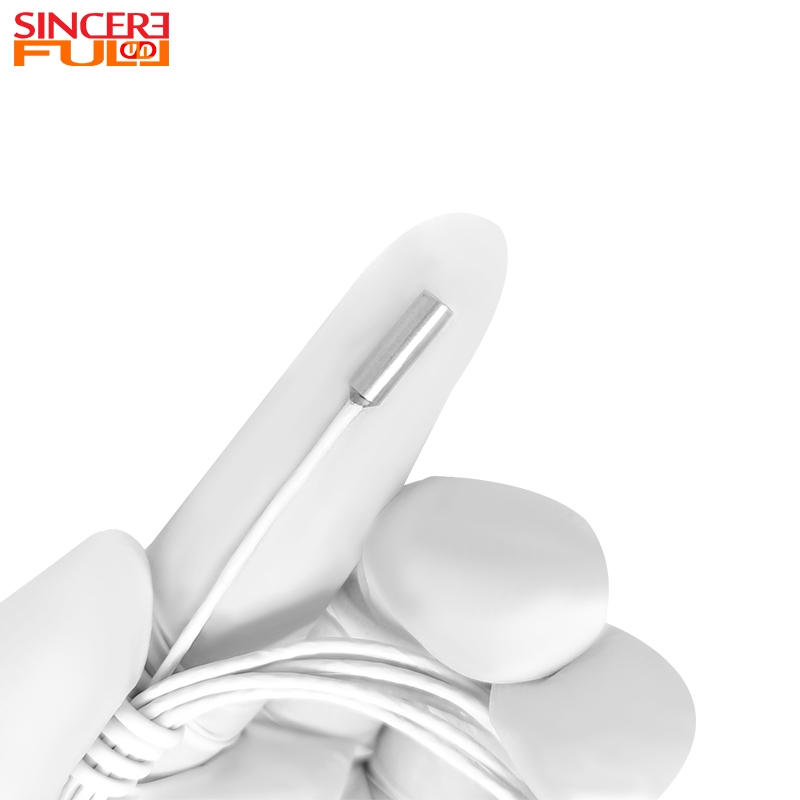

5. Protection et durabilité robustes : la lentille de 3,9 mm de diamètre avec une coque en acier améliore la résistance structurelle, tandis que la résistance IP67 à la poussière et à l'eau garantit que le module reste fonctionnel après une exposition à l'humidité, à la poussière ou à une désinfection médicale de routine. Cela prolonge la durée de vie du module et réduit les coûts de remplacement.

6. Haute précision et assurance de conformité : le processus de fabrication SMT + AA garantit un alignement précis entre le capteur et l'objectif, minimisant les écarts optiques et garantissant une qualité d'image stable. Le respect des certifications internationales (CE, FCC, etc.) élimine également les risques de sécurité et réglementaires pour les établissements médicaux lors de leur utilisation.

7. Large compatibilité : la prise en charge du protocole UVC et de l'interface USB 2.0 permet une connexion transparente à divers postes de travail médicaux, ordinateurs portables ou appareils d'affichage. Cette fonctionnalité plug-and-play élimine le besoin de développement de logiciels spécialisés, réduisant ainsi le seuil technique des applications cliniques.

Application du module de caméra endoscopique

1. Chirurgie mini-invasive : compatible avec les appareils laparoscopiques et arthroscopiques : sa taille compacte de 3,9 mm s'adapte aux petites incisions chirurgicales et la transmission d'images haute définition aide les chirurgiens à observer les structures tissulaires délicates pour une opération précise.

2. Examen d'oto-rhino-laryngologie (ORL) : idéal pour les otoscopes et les nasoscopes. La distance focale ultra-courte et le diamètre étroit de 3,9 mm permettent un accès facile aux conduits auditifs étroits et aux cavités nasales, réduisant ainsi l'inconfort du patient tout en capturant des images claires des lésions mineures.

3. Diagnostic et traitement vétérinaire : utilisé avec les endoscopes du tube digestif et des endoscopes respiratoires pour animaux de compagnie pour examiner le tractus gastro-intestinal ou les voies respiratoires des animaux de compagnie, aidant ainsi les vétérinaires à identifier l'inflammation, les corps étrangers ou les ulcères.

4. Observation de la recherche scientifique : intégré aux appareils d'enregistrement haute définition d'échantillons microbiens, son faible bruit et sa haute résolution permettent une imagerie claire et une analyse des données d'échantillons microbiologiques, répondant ainsi aux besoins de la recherche en sciences de la vie.

5. Détection auxiliaire médicale spécialisée : Adaptable aux endoscopes gynécologiques ou aux endoscopes urologiques de petite taille. La protection IP67 et la coque en acier résistante à la corrosion garantissent la fiabilité dans les environnements cliniques humides, tandis que la technologie PureCel® garantit une imagerie claire même dans les zones faiblement éclairées du corps.

Paramètres techniques ◢

FAQ

1.Pourquoi l’oto-rhino-laryngologie a-t-elle besoin de modules de diamètre ultra fin ?

Lorsque l'espace du conduit auditif/cavité nasale est étroit, un module d'un diamètre ≤ 3 mm peut réduire l'inconfort du patient. Dans le même temps, il est nécessaire de maintenir une haute résolution (par exemple ≥ 300 paires de lignes/mm) pour identifier les lésions mineures.

2.Quelles pourraient être les causes possibles du bruit dans une image ?

Cela peut être dû à une surchauffe du capteur, à des interférences dans la transmission du signal ou à une sensibilité ISO trop élevée dans des conditions de faible luminosité. Il est nécessaire de vérifier la conception de la dissipation thermique, le blindage des câbles ou d'activer le mode de réduction du bruit.

3.Pourquoi l'image présente-t-elle une dominante de couleur ?

Cela peut être dû à une balance des blancs non calibrée, à une température de couleur inadéquate de la source lumineuse (comme une utilisation mixte de LED et de lumière du soleil) ou au vieillissement du capteur. Une correction logicielle ou le remplacement du filtre est requis.
