SF-C2016USB-1080P60-D5
SINCERO PRIMEIRO

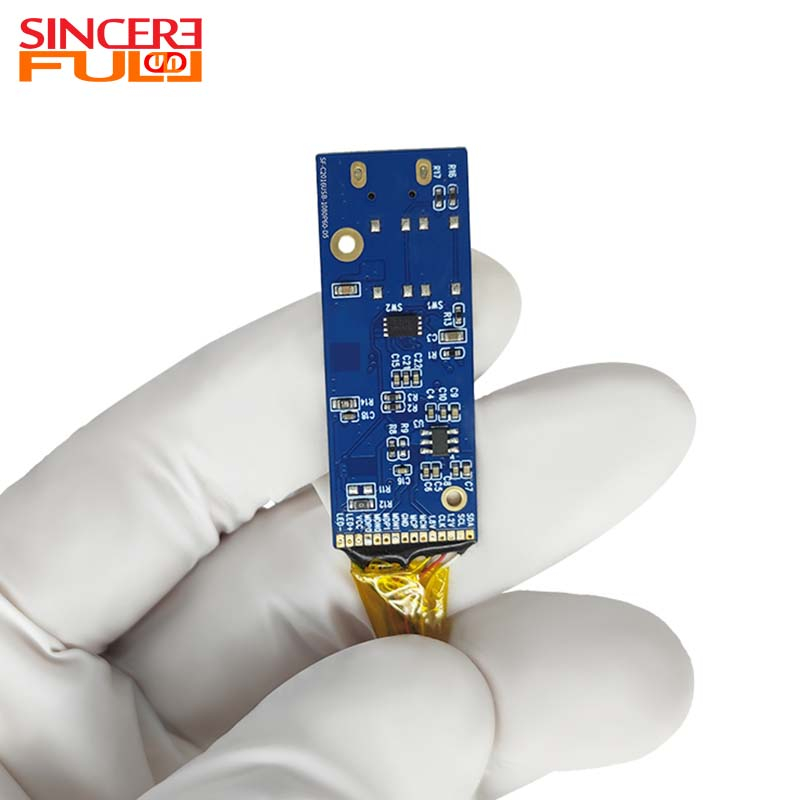

O módulo de câmera endoscópica integrada de 2MP OV2740 USB2.0 UVC de 5,0 mm de diâmetro com 1080P 60fps para dispositivos de inspeção OEM que precisam de um campo amplo e uma visualização mais suave em tempo real de 1080P. A direção confirmada suporta 1080P a até 60fps, um FOV diagonal de 140° e uma faixa de foco de 8–80mm para observação interna próxima enquanto a câmera está em movimento. Esta é uma configuração de módulo simples integrado/em todas as direções sem LED integrado. Portanto, é mais adequado para equipamentos que já possuem iluminação externa ou lateral do dispositivo e espaço frontal suficiente para um módulo de 5 mm.
|
 |
Requisito de seleção |
Configuração padrão |
Nota de seleção |
Espaço de entrada |
Módulo integrado de 5,0 mm |
Confirme se o dispositivo pode acomodar o módulo integrado e o alojamento final. |
Requisito em tempo real |
1080P até 60 fps |
Use esta direção quando a visualização suave ao vivo for um requisito principal. |
Visualizando cobertura |
Campo de visão diagonal de 140° |
Confirme se o campo muito amplo é apropriado; ampla cobertura vem com distorção óptica substancial na direção confirmada. |
Distância alvo |
Faixa de foco de 8–80 mm |
Mantenha o alvo dentro da janela confirmada de curto alcance. |
Iluminação |
Sem LED integrado |
O dispositivo final deve fornecer iluminação externa/lateral do dispositivo. |
Conexão de host |
USB 2.0 UVC |
Confirme o reconhecimento do host, o formato do stream e a largura de banda com o sistema de destino. |
1. Imagem OV2740 de 2 MP — adequada para observação interna mais nítida em comparação com módulos básicos de endoscópio de 0,3 MP ou 1 MP.
2. Saída 1080P máxima de 60fps - suporta visualização de vídeo mais suave em tempo real durante inspeção portátil e movimento interno.
3. Direção do diâmetro D5,0 mm - adequada para aberturas compactas, cavidades de equipamentos e pequenos caminhos de inspeção.
4. Saída USB2.0 UVC — projetada para terminais de inspeção baseados em USB e integração de câmera no lado do host.
5. Estrutura do módulo nu sem LED - adequada para dispositivos que usam iluminação externa ou iluminação personalizada.
6. FOV/faixa de foco opcional — o ângulo da lente e a distância de foco podem ser revisados com base no alvo de inspeção e na distância de trabalho.
Nome do produto |
Módulo de câmera endoscópica de 5 mm |
Características |
câmera do endoscópio de inspeção de 5mm |
Pixel |
2 MP |
Sensor |
OV2740 OmniVisão |
Interface |
USB 2.0 UVC |
| Resolução/Taxa de quadros | 1936×1080@60fps |
Faixa de foco |
8-80 mm |
| Formato de saída | YUV/MJPEG |
Distância focal |
1,29 mm |
Marca registrada |
SINCERO PRIMEIRO |
Fov(D) |
140° |
Distorção de TV |
<-53% |
1. Boroscópio portátil de visão ampla: a visualização de 140 ° e a saída 1080P 60fps suportam ampla observação ao vivo enquanto a ferramenta está em movimento. Confirme se o FOV muito amplo e o nível de distorção são aceitáveis.
2. Câmera de inspeção do interior do tubo: O campo amplo pode mostrar mais do interior do tubo próximo em um quadro. O dispositivo deve fornecer iluminação e a geometria de visão direta deve corresponder à posição alvo.
3. Dispositivo de observação de cavidade do equipamento: A faixa de foco de 8–80 mm e a saída de 60 fps são adequadas para verificação interna ao vivo em distâncias curtas. Confirme se um módulo de 5 mm se ajusta ao caminho de acesso.
4. Terminal de inspeção em tempo real OEM: USB2.0 UVC e 1080P60 podem suportar um terminal de inspeção baseado em host. Confirme a largura de banda do host, o suporte do software e a iluminação do dispositivo antes da aprovação da amostra.
2. Distância de trabalho: Se a faixa padrão de 8–80 mm não corresponder ao alvo, a direção do foco poderá ser revisada. Forneça a distância do alvo mais próximo e mais distante e se o alvo se move.
3. Iluminação: O módulo padrão não possui LED integrado. Se for necessária iluminação, a iluminação externa ou lateral do dispositivo deve ser planejada em torno da estrutura final. Forneça o espaço de iluminação disponível, a refletividade do alvo, o limite de calor e os requisitos de brilho.
4. Layout integrado: Se a estrutura integrada de 5 mm ou o roteamento USB Tipo A não couber no dispositivo, a direção mecânica, do cabo e do conector poderá ser revisada. Forneça o espaço disponível no front-end, o caminho da placa/cabo, a preferência do conector e a posição do host.
1: Que tipo de módulo de câmera é SF-C2016USB-1080P60-D5?
É um módulo de câmera endoscópica 2MP OV2740 USB2.0 UVC D5.0mm para inspeção interna compacta e integração de dispositivos endoscópicos OEM.
2: Qual é a principal vantagem de 1080P 60fps para este módulo?
1080P 60fps fornece uma visualização de inspeção em tempo real mais suave do que os módulos de endoscópio padrão de 30fps, o que é útil para movimentos portáteis e observação interna ao vivo.
3: Este módulo inclui iluminação LED?
O LED está listado como NÃO , portanto este modelo é mais adequado para dispositivos com iluminação externa ou design de iluminação personalizado.
4: Este módulo é à prova d’água ou tem classificação IP67?
Não. IP67 está listado como Não . Se for necessário o uso de inspeção à prova d'água ou selada, uma estrutura de aço ou com classificação IP deve ser avaliada separadamente.
5: O que o diâmetro D5,0 mm significa para integração?
D5.0mm ajuda o módulo a se encaixar em aberturas compactas e pequenos caminhos de inspeção, ao mesmo tempo que suporta saída de imagem 2MP 1080P60.
6: O FOV ou o alcance do foco podem ser alterados?
As opções de FOV e faixa de foco podem ser revisadas de acordo com a configuração final da lente. As direções disponíveis incluem D175/D140/D100/D90 e múltiplas opções de foco de curto alcance.
7: Pode ser usado com Windows, Android, Linux ou host de exibição USB?
O desenho mostra a direção USB2.0 UVC, mas o comportamento de reconhecimento final, a estabilidade da largura de banda e o suporte de software devem ser confirmados com base na plataforma host de destino.
8: Que informações devo fornecer para confirmar se este módulo se enquadra no meu projeto?
Compartilhe seu dispositivo de destino, diâmetro necessário, distância de trabalho, requisito de FOV, estrutura de iluminação, comprimento do cabo, tipo de conector, requisito de proteção, plataforma host e aplicação de inspeção esperada.
CTA◢
Para avaliar este módulo OV2740 1080P60 de 5 mm, compartilhe o diâmetro disponível, FOV necessário, distância do alvo, design de iluminação, plataforma host, requisitos de cabo/conector e nível de distorção aceitável. Podemos então analisar se a direção padrão de 140° ou outra configuração óptica é mais adequada.
