Módulo de câmera endoscópica de interface USB com sensor CMOS de ângulo ultra amplo de 95 ° OV9734

Este módulo de câmera endoscópica de interface USB com sensor CMOS de ângulo ultra grande angular de 95 ° OV9734 possui uma saída de sinal USB de 4 pinos e suporta o protocolo UVC padrão, permitindo compatibilidade plug-and-play sem drivers. É compatível com computadores, sistemas de controle industrial e vários pequenos dispositivos de hardware inteligentes. Opticamente, o módulo incorpora uma lente de campo de visão diagonal de 95° com uma faixa de profundidade de campo de 10-100 mm e distorção de TV controlada abaixo de 20%, atendendo aos requisitos fundamentais de imagem para cenários de grande angular. Um iluminador LED de luz branca integrado aprimora os recursos de captura de imagem em ambientes com pouca luz ou escuros. O sistema de imagem emprega um design de foco fixo para uma estrutura simples e confiável. Ele suporta fonte de alimentação padrão de 5V com definições de pinos unificadas: DM, DP, VCC e GND, integrando fornecimento de energia e transmissão de sinal. Estruturalmente, ele utiliza um invólucro de aço inoxidável com proteção à prova d'água IP67, garantindo operação estável em ambientes agressivos, como umidade, poeira ou breve imersão. Internamente, ele emprega um design de circuito impresso flexível (FPC). Dimensões do núcleo como 3,40±0,15mm e 0,50±0,2mm passam por um rigoroso controle de tolerância, com tolerâncias dimensionais básicas mantidas dentro de ±0,1mm. O layout dos componentes é ordenado e compatível com os padrões ambientais RoHS. Este módulo se concentra em atender aos requisitos visuais fundamentais para dispositivos compactos, incluindo cobertura grande angular, iluminação integrada, impermeabilização e fácil integração. É amplamente aplicável em cenários como pequenos sistemas de vigilância de segurança, dispositivos domésticos inteligentes, eletrônicos portáteis, equipamentos de inspeção industrial e brinquedos inteligentes.

Recursos ◢

1. Ângulo ultra amplo, grande campo de visão:   Equipado com uma lente de campo de visão diagonal de 95°, um único módulo alcança ampla cobertura de cena sem a necessidade de vários módulos serem costurados juntos. Este design acomoda as restrições espaciais e as demandas de campo de visão de imagens de grande angular em dispositivos compactos.

2. Forte capacidade de iluminação com pouca luz:   O iluminador LED tipo 0201 padrão fornece iluminação ativa em escuridão de 0 lux, melhorando significativamente a clareza e a legibilidade da imagem em condições de pouca ou nenhuma luz.

3. Proteção à prova d'água IP67:  O gabinete de aço oferece classificação à prova d'água IP67, garantindo operação estável em ambientes úmidos, empoeirados ou de imersão de curto prazo. Expande a aplicabilidade para cenários externos e industriais.

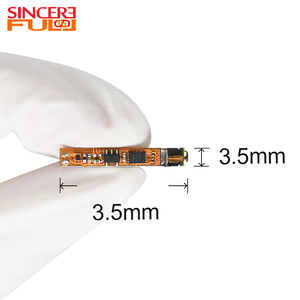

4. Design compacto para fácil integração:   Apresenta um design de placa de circuito impresso flexível (FPC) com tolerâncias dimensionais críticas estritamente controladas dentro de ± 0,1 mm. Sua fonte de alimentação de baixa tensão de 3,3 V é compatível com hardware inteligente compacto. A interface USB de 4 pinos integra fornecimento de energia e transmissão de sinal, permitindo operação plug-and-play sem drivers e reduzindo significativamente as barreiras de integração do sistema.

Aplicação do módulo de câmera endoscópica ◢

1. Vigilância de segurança compacta:   Ideal para microcâmeras, dispositivos de monitoramento portáteis e terminais de segurança secretos. A lente ultra grande angular de 95° cobre extensas áreas de vigilância, enquanto a impermeabilização IP67 e a iluminação com pouca luz garantem imagens confiáveis ​​em ambientes externos e noturnos.

2. Integração visual de casa inteligente:   projetada para integração em fechaduras inteligentes, campainhas de vídeo e aparelhos inteligentes. Sua estrutura compacta de placa de circuito flexível FPC e fonte de alimentação de baixa tensão de 3,3 V atendem às demandas de miniaturização de produtos domésticos. A operação sem driver simplifica os processos gerais de desenvolvimento e montagem de dispositivos.

3. Assistência Digital e Automotiva Portátil:   Ideal para mini câmeras, dashcams e acessórios para câmeras de ação. A iluminação LED melhora o desempenho em condições de pouca luz, enquanto a embalagem em aço aumenta a resistência à vibração e a durabilidade para ambientes móveis exigentes.

4. Inspeção Industrial e Equipamentos Externos:   Implantados em detectores de tubos compactos, endoscópios industriais e dispositivos de monitoramento ambiental externos. A impermeabilização IP67 garante uma operação estável a longo prazo em condições úmidas e empoeiradas, enquanto o campo de visão ultra grande angular aumenta a eficiência da cobertura de varredura única.

Detalhes do produto ◢

Palavras-chave	Módulo de câmera para endoscópio odontológico
Sensor	OV9734
Faixa de foco	10mm-100mm
Liderado	0201 LED
Palavras-chave	Câmera endoscópica
Distância focal	1,25mm
FOV(D)	85°
Distorção de TV	<-20%
Formato de saída	UVC padrão
F.NÃO	4
Certificado	Marcação, FCC, ISO

Perguntas frequentes◢

Q1: O que é um módulo de câmera endoscópica?

O módulo de câmera endoscópica é parte essencial do equipamento endoscópico, permitindo a captura de imagens ou vídeos de alta qualidade de estruturas internas do corpo. Geralmente consiste em um sensor de imagem, lente óptica, fonte de luz, interface de conexão e uma caixa protetora. Este módulo desempenha um papel vital na assistência aos profissionais de saúde no exame e diagnóstico da condição de órgãos internos ou cavidades durante procedimentos médicos. Oferece feedback visual ao vivo, apoiando decisões e intervenções cirúrgicas com imagens precisas e em tempo real.

Q2.Você é uma fábrica ou uma empresa comercial?

A2: Somos fabricantes líderes de módulos de câmeras inteligentes, operando uma linha de produção interna com 10 oficinas livres de poeira. Nossos trabalhadores seguem diretrizes rígidas de produção para garantir uniformidade e confiabilidade em todo o processo. Para preservar o ambiente da sala limpa, a equipe é minuciosamente treinada e utiliza trajes especializados e livres de poeira. O controle de qualidade é uma prioridade máxima para nós, com cada produto passando por inspeções minuciosas em vários estágios para garantir os mais altos padrões de desempenho e confiabilidade.

Q3: Como controlar um módulo de câmera endoscópica?

A3: Para usar um módulo de câmera endoscópica, comece vinculando-o a um dispositivo compatível, como um smartphone, tablet ou computador. Depois, posicione suavemente a câmera na área que precisa ser examinada, seja uma cavidade corporal ou um espaço confinado. Utilize as configurações integradas de foco e iluminação da câmera para ajustar a imagem e obter clareza e brilho ideais. Isso garante que você possa observar efetivamente a área alvo com uma visão clara e iluminada, permitindo uma inspeção precisa.

Q4: O que um módulo de câmera endoscópica vê?

Os endoscópios desempenham um papel crucial em aplicações médicas e industriais. Na área da saúde, eles permitem que os médicos diagnostiquem diversas condições, proporcionando uma visão clara de áreas internas como esôfago, estômago e intestinos, ajudando a identificar problemas como úlceras, tumores ou inflamações. Um gastroscópio, por exemplo, permite o exame do sistema digestivo superior, enquanto um colonoscópio é usado para inspecionar o cólon. Em ambientes industriais, os endoscópios são valiosos para inspecionar tubulações, detectar sinais de danos ou bloqueios e avaliar a condição de máquinas ou sistemas elétricos, contribuindo para uma manutenção eficaz e solução de problemas.

Q5: O que pode ser personalizado para módulos de câmera endoscópica?

A5: Os módulos de câmera endoscópica que oferecemos oferecem muitas opções de personalização para atender a necessidades específicas. Você pode escolher o software certo para o diâmetro, interface e dispositivo do seu endoscópio. Além disso, as opções de personalização também incluem escolher se o módulo vem com uma capa de aço durável para proteção adicional, resistência à poeira e água, com certos recursos de proteção contra quedas, e se vem com iluminação LED integrada para garantir que seu dispositivo seja iluminado em condições de pouca ou nenhuma luz. Seu brilho é ajustável.
