95°超広角 OV9734 CMOS センサー USB インターフェース内視鏡カメラモジュール

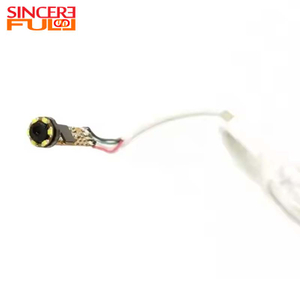

この 95° 超広角 OV9734 CMOS センサー USB インターフェイス内視鏡カメラ モジュールは、4 ピン USB 信号出力を備え、標準 UVC プロトコルをサポートし、ドライバーなしでプラグアンドプレイの互換性を実現します。コンピュータ、産業用制御システム、およびさまざまな小型スマート ハードウェア デバイスと互換性があります。光学的には、このモジュールには、10 ～ 100 mm の範囲の被写界深度を備えた 95 度の対角視野レンズが組み込まれており、TV 歪みは 20% 未満に制御され、広角シナリオの基本的なイメージング要件を満たします。統合された LED 白色光照明器により、低照度または暗い環境での画像キャプチャ機能が強化されます。撮像系は固定焦点設計を採用し、シンプルで信頼性の高い構造を実現しています。統一されたピン定義 (DM、DP、VCC、および GND) を持つ標準 5V 電源をサポートし、電力供給と信号伝送を統合します。構造的には、IP67防水保護を備えたステンレススチールシェルエンクロージャを採用しており、湿気、粉塵、短時間の水没などの過酷な環境でも安定した動作を保証します。内部的にはフレキシブルプリント回路（FPC）設計を採用しています。 3.40±0.15mm、0.50±0.2mmなどのコア寸法は厳格な公差管理が行われており、基本寸法公差は±0.1mm以内に保たれています。コンポーネントのレイアウトは整然としており、RoHS 環境基準に準拠しています。このモジュールは、広角のカバー範囲、統合された照明、防水性、簡単な統合など、コンパクトなデバイスの基本的な視覚要件を満たすことに重点を置いています。小型セキュリティ監視システム、スマート ホーム デバイス、ポータブル電子機器、産業用検査機器、スマート トイなどのシナリオに広く適用できます。

特徴 ◢

1. 超広角、広い視野:   95°の対角視野レンズを装備しているため、複数のモジュールをつなぎ合わせることなく、単一のモジュールで広範囲のシーンをカバーできます。この設計は、コンパクトなデバイスでの広角イメージングの空間的制約と視野の要求に対応します。

2. 強力な低照度照明機能:  標準の 0201 タイプ LED 照明器は、0 ルクスの暗闇でアクティブな照明を提供し、低照度または無光条件での画像の鮮明さと可読性を大幅に向上させます。

3. IP67 防水保護: スチールシェルエンクロージャは IP67 防水定格を実現し、湿気、ほこりの多い環境、または短期間の浸漬環境でも安定した動作を保証します。屋外および産業シナリオへの適用範囲を拡大します。

4. 組み込みが容易なコンパクト設計:  重要な寸法公差が ±0.1mm 以内に厳密に管理されたフレキシブル プリント基板 (FPC) 基板設計が特徴です。 3.3Vの低電圧電源はコンパクトなスマートハードウェアと互換性があります。 4 ピン USB インターフェイスは電力供給と信号伝送を統合し、ドライバーなしでプラグアンドプレイ操作を可能にし、システム統合の障壁を大幅に下げます。

内視鏡カメラモジュールの応用 ◢

1. コンパクトなセキュリティ監視:  マイクロカメラ、ポータブル監視デバイス、秘密セキュリティ端末に最適です。 95°の超広角レンズは広範囲の監視エリアをカバーし、IP67 防水性と低照度照明により屋外および夜間でも信頼性の高い画像撮影が保証されます。

2. スマート ホームのビジュアル統合:  スマート ドア ロック、ビデオ ドアベル、スマート アプライアンスに統合できるように設計されています。コンパクトなFPCフレキシブル基板構造と3.3V低電圧電源により、家庭用製品の小型化の要求に応えます。ドライバー不要の操作により、デバイスの開発および組み立てプロセス全体が簡素化されます。

3.ポータブルデジタル&自動車支援：  ミニカメラ、ドライブレコーダー、アクションカメラアクセサリーに最適です。 LED 照明により低照度でのパフォーマンスが向上し、スチールケースのパッケージにより要求の厳しいモバイル環境向けの耐振動性と耐久性が向上しました。

4. 工業用検査および屋外機器：  小型パイプ検出器、工業用内視鏡、屋外環境監視装置に採用されています。 IP67 防水により、湿気や粉塵の多い環境でも長期にわたる安定した動作が保証され、超広角の視野により 1 回のスキャンのカバー効率が向上します。

製品詳細 ◢

キーワード	歯科用内視鏡カメラモジュール
センサー	OV9734
焦点範囲	10mm-100mm
導かれた	0201 LED
キーワード	内視鏡カメラ
焦点距離	1.25mm
視野(D)	85°
テレビの歪み	<-20%
出力フォーマット	標準 UVC
F.NO	4
証明書	CE、FCC、ISO

よくある質問◢

Q1: 内視鏡カメラモジュールとは何ですか?

内視鏡カメラモジュールは内視鏡機器の重要な部分であり、体内構造の高品質の画像またはビデオのキャプチャを可能にします。通常、イメージセンサー、光学レンズ、光源、接続インターフェース、保護ケースで構成されます。このモジュールは、医療従事者が医療処置中に内臓や空洞の状態を検査および診断するのを支援する上で重要な役割を果たします。ライブ視覚フィードバックを提供し、正確なリアルタイム画像で外科手術の決定と介入をサポートします。

Q2.工場ですか、それとも商社ですか？

A2: 当社はスマート カメラ モジュールの大手メーカーであり、10 か所の防塵作業場を備えた社内生産ラインを運営しています。当社の従業員は、プロセス全体を通じて均一性と信頼性を確保するために、厳格な生産ガイドラインを遵守しています。クリーンルーム環境を維持するために、チームは徹底的な訓練を受け、防塵専用の服装を着用しています。品質管理は当社にとって最優先事項であり、各製品はさまざまな段階で徹底的な検査を受け、最高水準の性能と信頼性を保証します。

Q3: 内視鏡カメラモジュールを制御するにはどうすればよいですか?

A3: 内視鏡カメラモジュールを使用するには、まずスマートフォン、タブレット、パソコンなどの対応機器に接続します。その後、体腔であろうと限られた空間であろうと、検査する必要がある領域にカメラをそっと配置します。カメラの統合されたフォーカスと照明設定を利用して、最適な鮮明さと明るさになるように画像を微調整します。これにより、対象領域を鮮明な照明で効果的に観察でき、正確な検査が可能になります。

Q4: 内視鏡カメラモジュールでは何が見えますか?

内視鏡は、医療用途と産業用途の両方で重要な役割を果たしています。医療分野では、食道、胃、腸などの内部領域を明確に表示することで、医師がさまざまな状態を診断できるようになり、潰瘍、腫瘍、炎症などの問題を特定するのに役立ちます。たとえば、胃カメラは上部消化器系の検査を可能にし、結腸鏡は結腸の検査に使用されます。産業環境では、内視鏡はパイプラインの検査、損傷や閉塞の兆候の検出、機械や電気システムの状態の評価に役立ち、効果的なメンテナンスと問題解決に貢献します。

Q5: 内視鏡カメラモジュールは何をカスタマイズできますか?

A5:当社が提供する内視鏡カメラモジュールは、特定のニーズを満たすために非常に多くのカスタマイズオプションを提供します。内視鏡の直径、インターフェイス、デバイスに適したソフトウェアを選択できます。さらに、カスタマイズ オプションには、追加の保護、防塵、耐水性を高めるための耐久性のあるスチール スリーブがモジュールに付属するかどうか、特定の落下保護機能が付属するかどうか、低照度または無照明条件でもデバイスを確実に照らすための内蔵 LED 照明が付属するかどうかの選択も含まれます。明るさは調整可能です。
