SF-C1019USB-D6.0-SV-L25-D140
진심으로
|

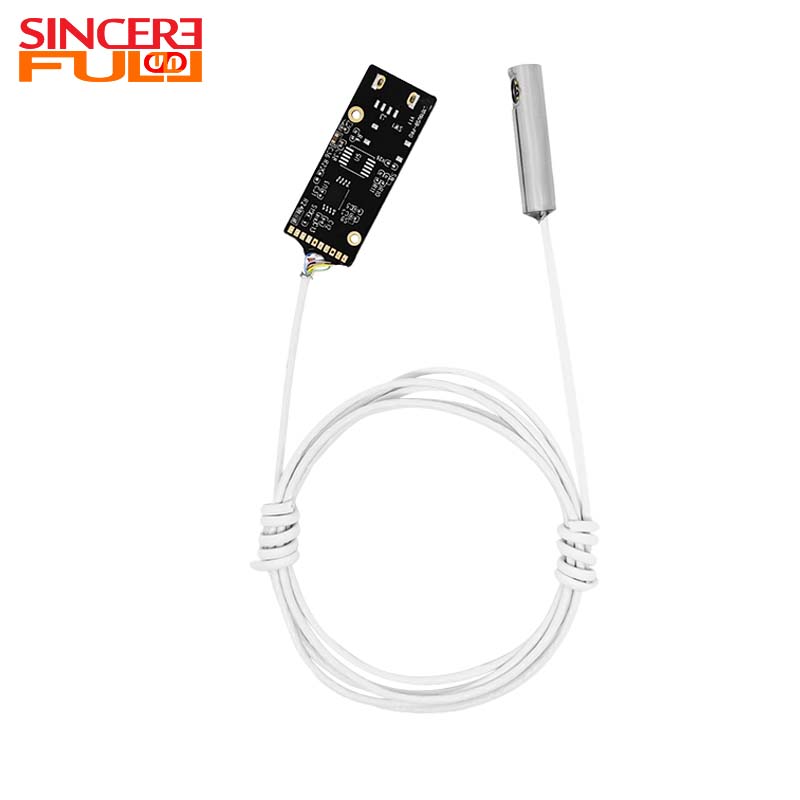

이 측면 보기 720P@30fps USB2.0 OV9734 CMOS 센서 광각 별도 IP67 방수 내시경 카메라 모듈, 검사 대상이 파이프 벽, 캐비티 측면 또는 내부 측면 표면에 있는 경우 전면 보기 프로브가 중요한 영역을 놓칠 수 있습니다. 이 6.0mm OV9734 측면 내시경 카메라 모듈은 근거리 측면 관찰을 위해 설계되었으며 USB2.0 UVC 인터페이스를 통해 720P@30fps 출력을 제공합니다.

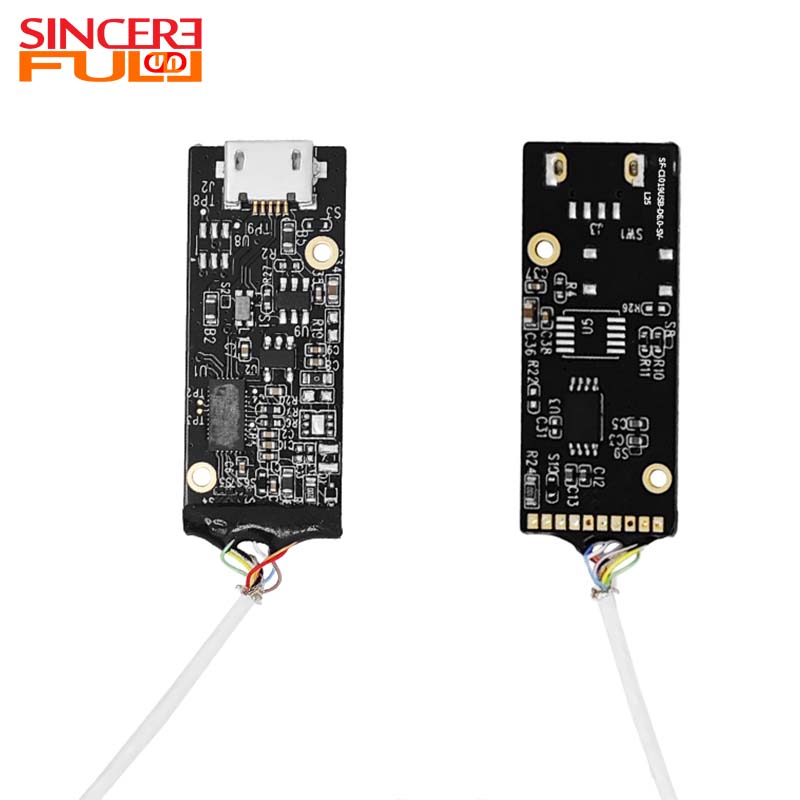

10~100mm 초점 범위는 일반적인 측면 검사 거리를 지원하며, 별도의 카메라 헤드 및 프로세싱 보드 구조는 휴대용 내시경, 파이프 검사 도구 및 소형 OEM 장치에 유연성을 제공합니다. 샘플 출고 전 최종 FOV, F-number, LED 구성, 커넥터, 케이블 길이, 방수 구조 등을 승인 사양과 비교하여 확인해야 합니다. |
 |
1. 고유한 측면 시야 광학 장치: 측면 조명 설계를 채택하여 측벽과 파이프 내벽을 직접 검사하여 포괄적인 전방향 감지가 가능합니다.

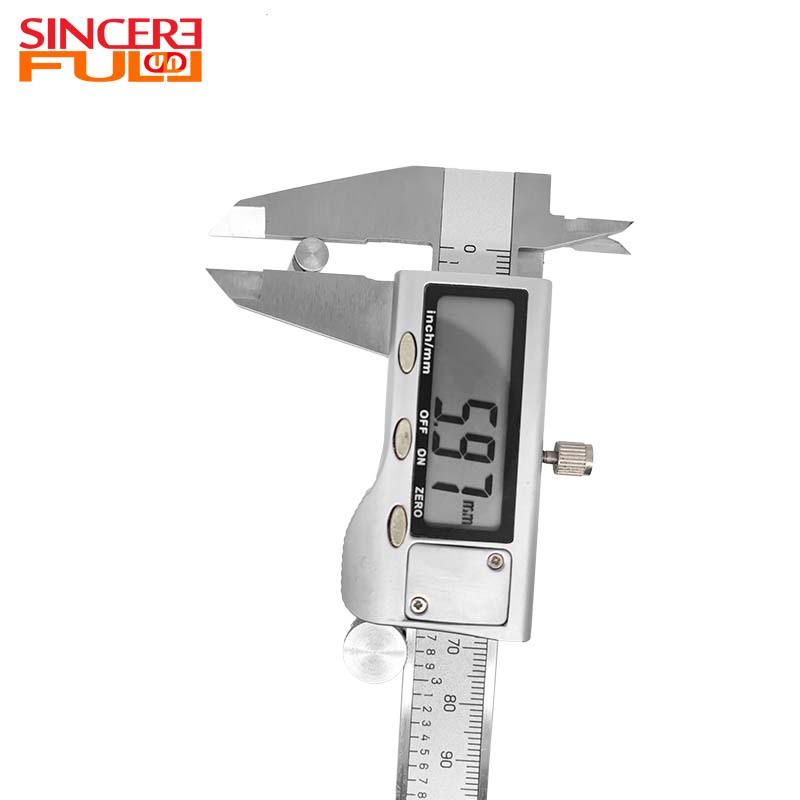

2. 6mm 강철 피복 프로브: 호환성을 높이고 다양한 제한된 공간에 적응하기 위해 강화된 강철 구조와 표준 크기 쌍을 이룹니다.
3. 10~100mm 넓은 초점 범위: 범용 검사 거리를 포괄하여 전체 범위의 선명한 이미징을 제공하고 디버깅 작업량을 줄입니다.

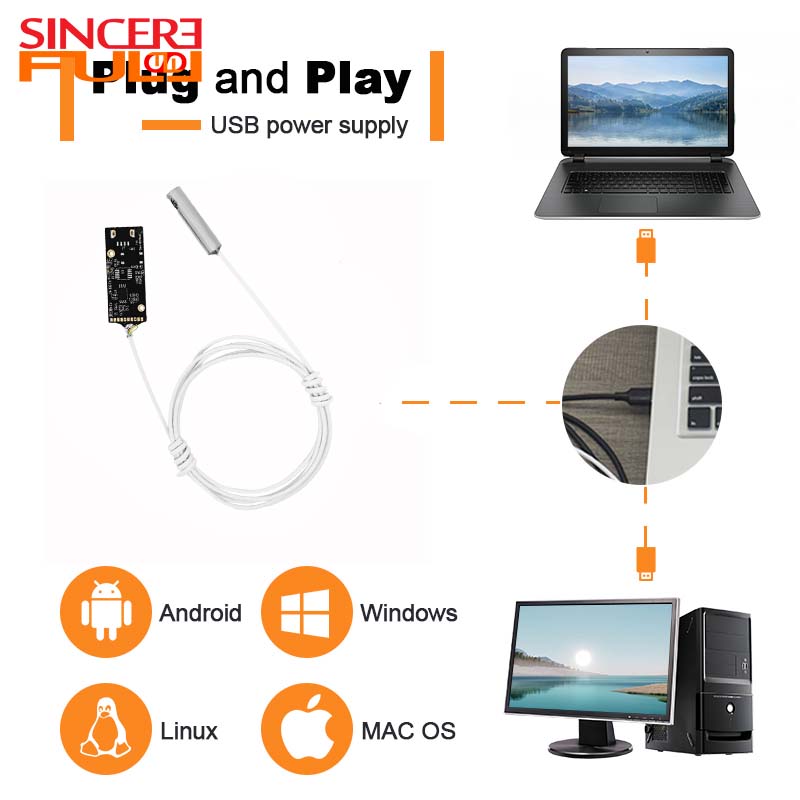

4. UVC 드라이버가 필요 없는 연결성: 기본 UVC 프로토콜은 빠른 통합과 낮은 전체 배포 비용을 위해 여러 주류 시스템을 지원합니다.
키워드 |
고정 초점 내시경 카메라 모듈 |
감지기 |
OV9734 |
주도의 |
LED 4개 |
시야(D*H*V) |
95°*85°*43.5° |
초점 범위 |
10-100mm |
초점 거리 |
1.08mm |
시야(D) |
90° |
TV 왜곡 |
<-10% |
산출 |
USB2.0 UVC |
F 번호 |
3.58 |
해결 |
720P 최대 30fps |
특징 |
측면도 내시경 카메라 모듈 |
파이프라인 내벽 감지: 전문적인 측면 광학 구조를 활용하여 6mm 이상의 파이프 내부 긁힘, 부식, 용접 이음새 및 막힘을 관찰할 수 있습니다.
캐비티 측벽 검사: 엔진, 밸브 및 금형의 측벽과 모서리에서 비분해 감지를 수행하여 숨겨진 측면 결함을 찾을 수 있습니다.
최소 침습 보조 영상: 정밀한 의학적 관찰을 돕기 위해 구강, 이비인후과 및 최소 침습 장치의 측면 시각 장비 역할을 할 수 있습니다.
휴대용 측면 검사: 현장 검사 중 효율적인 측면 문제 해결을 지원하기 위해 휴대용 내시경의 핵심 이미징 구성 요소 역할을 할 수 있습니다.
자주 묻는 질문 ◢
1. 언제 정면 보기 모듈 대신 측면 보기 모듈을 선택해야 합니까?
대상이 파이프 벽, 캐비티 측면, 용접 영역 또는 내부 측면에 있는 경우 측면 구조를 선택합니다. 전면 보기 모듈은 대상이 프로브 바로 앞에 있을 때 더 적합합니다.
2. 내 검사 거리에 10~100mm 초점 범위가 적합한가요?
일반적인 근거리 측면 관찰을 다룰 수 있지만 최종 선택 전에 장치 구조 및 샘플 대상과 비교하여 실제 카메라-대상 거리를 확인해야 합니다.
3. 이 모델에는 어떤 FOV를 사용해야 합니까?
현재 웹사이트에 충돌하는 FOV 값이 포함되어 있습니다. 최종 FOV는 게시 및 샘플 평가 전에 승인된 사양에서 확인되어야 합니다.
4. USB2.0 UVC는 모듈이 드라이버 없이 모든 호스트 시스템에서 작동한다는 것을 의미합니까?
UVC는 호스트 측 테스트를 단순화할 수 있지만 최종 호환성은 여전히 운영 체제, USB 호스트 기능, 소프트웨어, 커넥터, 전원 공급 장치 및 케이블 디자인에 따라 달라집니다.
