SF-C50USB-D1.6(쉘 포함)
진심으로
|

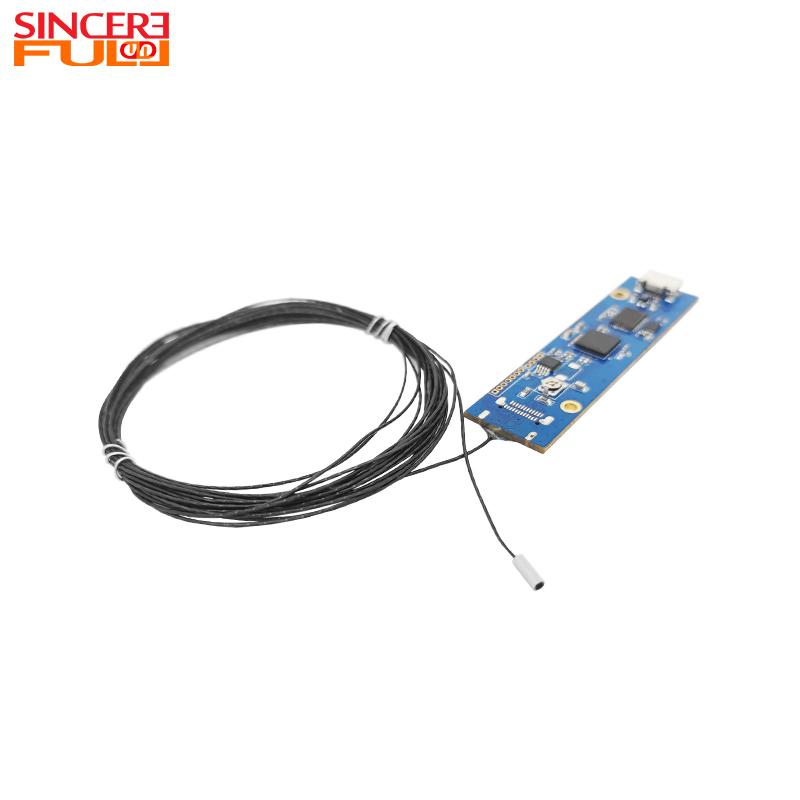

이 1.6mm 직경 IP67 방수 OCHFA10 CMOS 센서 USB2.0 인터페이스 별도 내시경 카메라 모듈은 OCHFA10 센서가 장착된 초소형 내시경 카메라 모듈로, 수평 86° 및 수직 86° 시야각(H86°/V86°)과 왜곡 <-11%를 특징으로 하며 초소형 이미징 구성 요소로서 초박형 채널, 미세 공동 및 정밀한 좁은 공간의 근거리 육안 검사용으로 특별히 설계되었습니다. 1.6mm 초미세 프로브는 작은 공간에서도 접근성을 극대화하여 기존 장치로는 도달할 수 없는 초박형 파이프에 쉽게 접근할 수 있습니다. 초광각(H86°/V86°)은 근거리 범위를 확장하여 단일 관찰 시 사각지대를 줄입니다. Micro USB-5P 인터페이스와 USB2.0 기술을 채택하여 전원 공급 장치와 신호 전송을 하나로 통합하고 주류 장치에 적응하고 통합 임계값을 낮춥니다. 초소형의 유연한 구조로 인해 곡선 경로에 대한 적응성이 향상되어 복잡하고 좁은 공간에 더욱 유연하게 배치할 수 있습니다. RoHS 표준을 준수하는 이 제품은 초소형 크기, 넓은 적응성 및 편의성의 균형을 유지하여 작고 정밀한 공간에서 다양한 근거리 감지 시나리오에 완벽하게 적합합니다.
|
 |
소형화 + 내구성: 스틸 쉘이 포함된 1.6mm 렌즈는 매우 좁은 공간의 침투 요구 사항을 충족할 뿐만 아니라 스틸 쉘 보호를 통해 충격 및 내마모성을 향상시켜 슬림한 디자인으로 인해 발생하기 쉬운 손상 문제를 피하고 고주파 사용 시나리오에 적응합니다.
다중 형식 HD 이미징: 720P@30FPS 프레임 속도는 부드러운 이미지를 보장합니다. 1.008μm 픽셀 크기와 LED 채우기 조명이 결합되어 저조도 환경에서도 선명한 디테일을 포착할 수 있습니다. 듀얼 출력 형식은 실시간 전송(YUV) 및 고화질 스토리지(MJEPG)의 요구 사항을 유연하게 충족할 수 있어 더욱 강력한 실용성을 제공합니다.
전체 시나리오 적응성: IP67 방진 및 방수 설계는 액체와 먼지에 의한 침식을 방지합니다. 5~50mm의 넓은 초점 범위는 근거리 및 장거리 감지 요구 사항을 충족합니다. 86° FOV는 복잡한 환경에 대한 적응성과 이미징 무결성의 균형을 유지하면서 감지 영역을 완벽하게 표시할 수 있습니다.
품질 + 규정 준수: SMT 프로세스 및 AA Active Alignment 프로세스를 채택하여 대량 생산의 일관성과 정밀도를 보장합니다. 전체 시리즈 국제 인증을 통해 이 모듈과 통합된 단말기 제품이 장벽 없이 주요 글로벌 시장에 진출할 수 있어 고객의 시장 접근 한계가 크게 낮아집니다.
초광각 이미징: H86°/V86° 시야각은 근거리 범위를 확장하고 관측 사각지대를 줄입니다.
USB 직접 플러그 앤 플레이: USB2.0 인터페이스는 전원 및 신호 전송을 통합하여 주류 장치에 적응하고 통합 임계값을 낮춥니다.

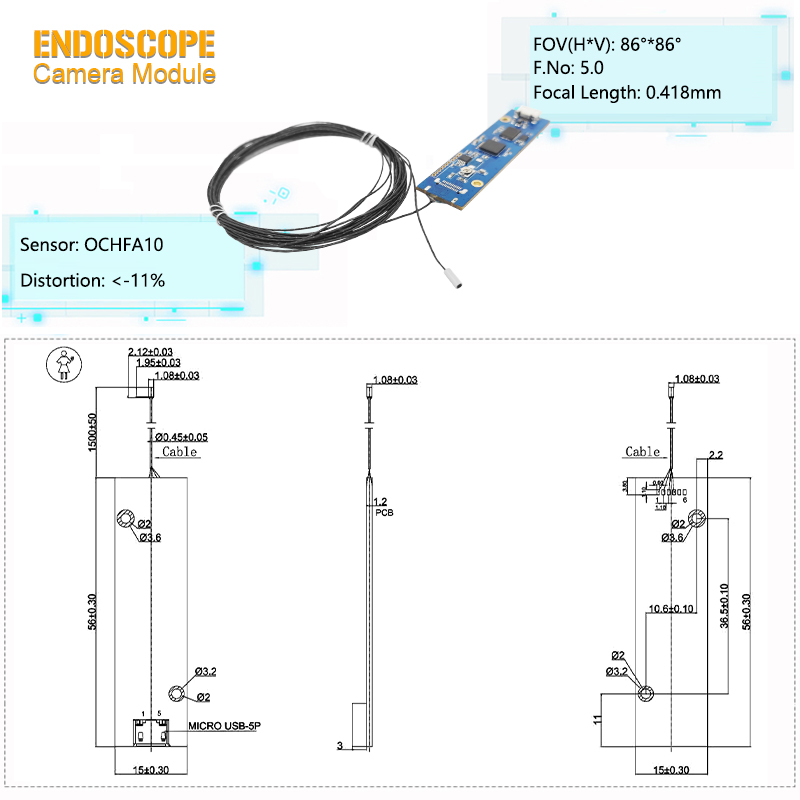

제품명 |
LED USB 내시경 카메라 모듈 |
초점 거리 |
0.418mm |
DSP |
USB 보드 |
감지기 |
OCHFA10 |
초점 범위 |
5-50mm |
지름 |

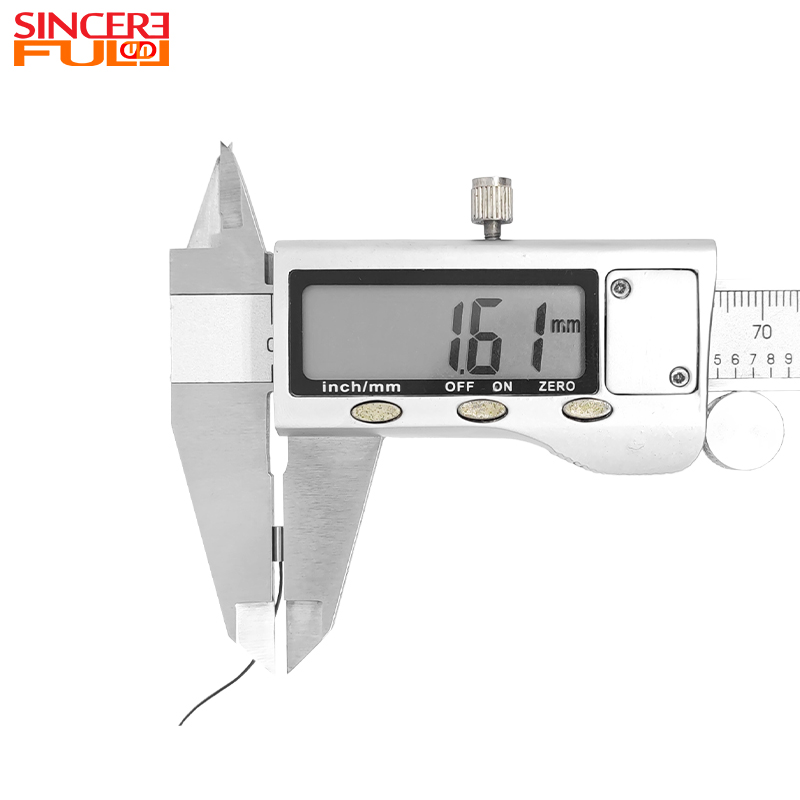

1.6mm |
F 번호 |
5.0 |
주도의: |
4개 |
해결 |
30fps |
FOV |
H86°*V86° |
| 해결 | 700*700 |
| 인터페이스 | USB2.0 UVC |
| 방수복 | IP67 |
| 자격증 | CE RoHS 도달 |
일회용 귀 내시경: 1.6mm 슬림 렌즈는 외이도 깊숙이 도달할 수 있습니다. IP67 방수 설계로 수술 후 소독이 용이합니다. 고화질 영상과 결합된 LED 보조등은 의사가 고막 병변을 명확하게 관찰하고 교차 감염을 방지하는 데 도움이 됩니다.
작은 전자 부품 검사 내시경: 렌즈는 칩 핀 및 회로 기판 간격과 같은 작은 공간을 조사할 수 있습니다. 720×720 고해상도는 솔더 조인트 냉간 솔더링 및 핀 산화와 같은 미묘한 결함을 정확하게 식별하여 전자 장치의 검사 정밀도를 향상시킬 수 있습니다.
소형 산업용 로봇 비전 시스템: 직경이 2mm 미만인 소형 로봇 팔의 프런트 엔드에 통합되어 미세 조립 및 미세 용접과 같은 정밀 작업에 대한 실시간 시각적 피드백을 제공합니다. 강력한 피사계 심도 적응성은 복잡한 작업 거리 내에서도 선명한 이미지를 보장합니다.
파이프라인 검사 내시경: 직경이 5~50mm인 정밀 산업용 파이프라인의 경우 1.6mm 렌즈가 굴곡부를 원활하게 통과할 수 있습니다. IP67 방진 및 방수 설계로 파이프라인의 오일과 불순물을 방지합니다. LED 채우기 조명은 어두운 영역의 감지 사각지대를 해결하여 작은 막힘이나 부식 지점을 찾는 데 도움을 줍니다.
IP67 등급으로 액체 침수 및 먼지 침식을 방지합니다. 수술 후 소독, 기름으로 오염된 산업 파이프라인, 습식 검사 환경과 같은 시나리오에 적합합니다.

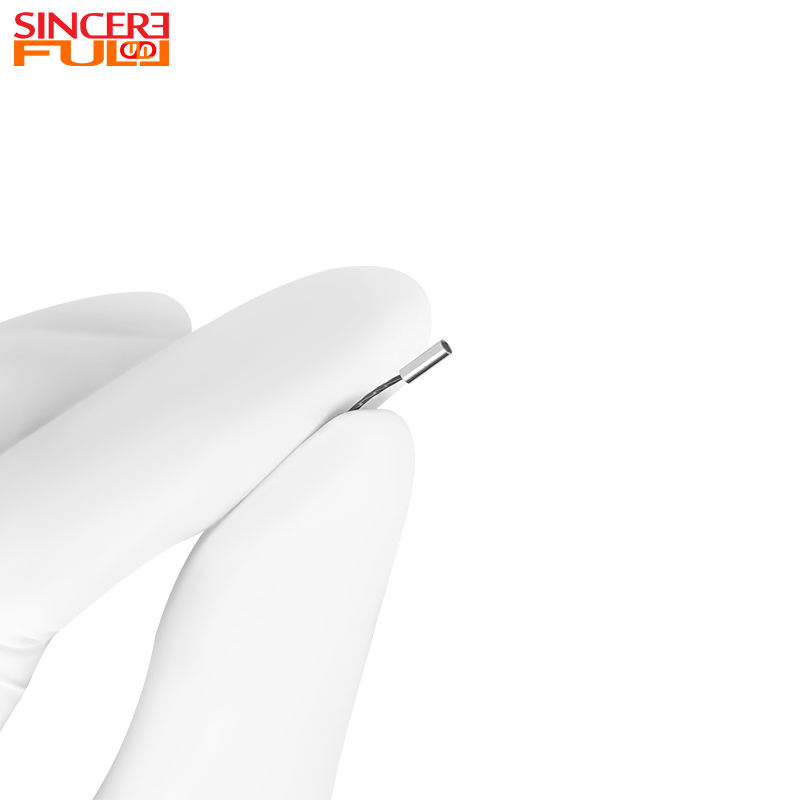

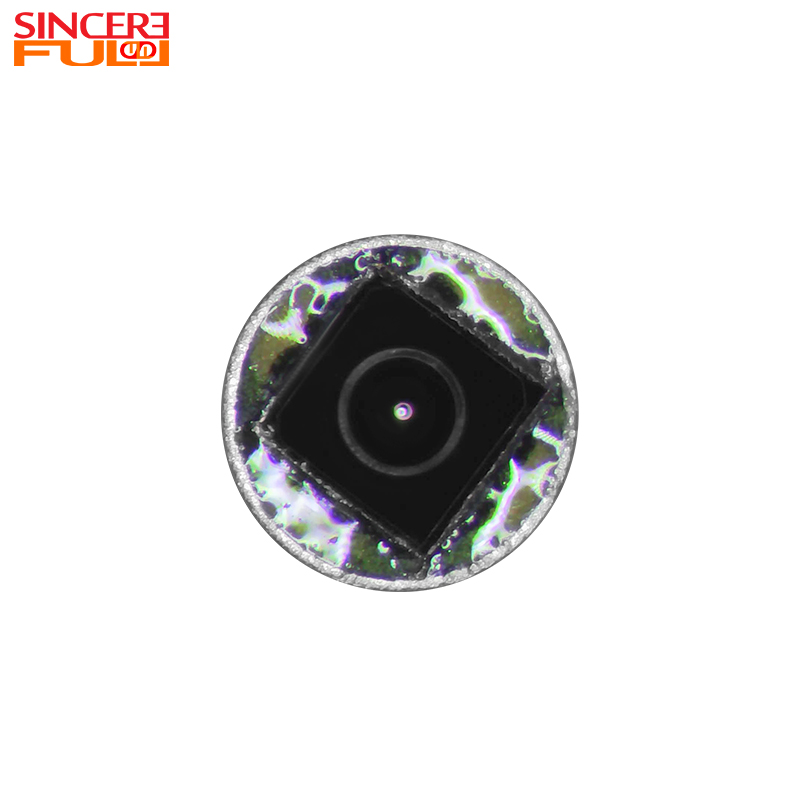

1.6mm 렌즈(스틸 쉘 포함)는 기존 렌즈가 도달할 수 없는 매우 좁은 공간(예: 외이도, 전자 부품 틈새, 근관)까지 침투할 수 있습니다. 또한 스틸 쉘은 충격과 내마모성을 강화하여 '슬림 렌즈 취약성' 문제를 해결합니다.

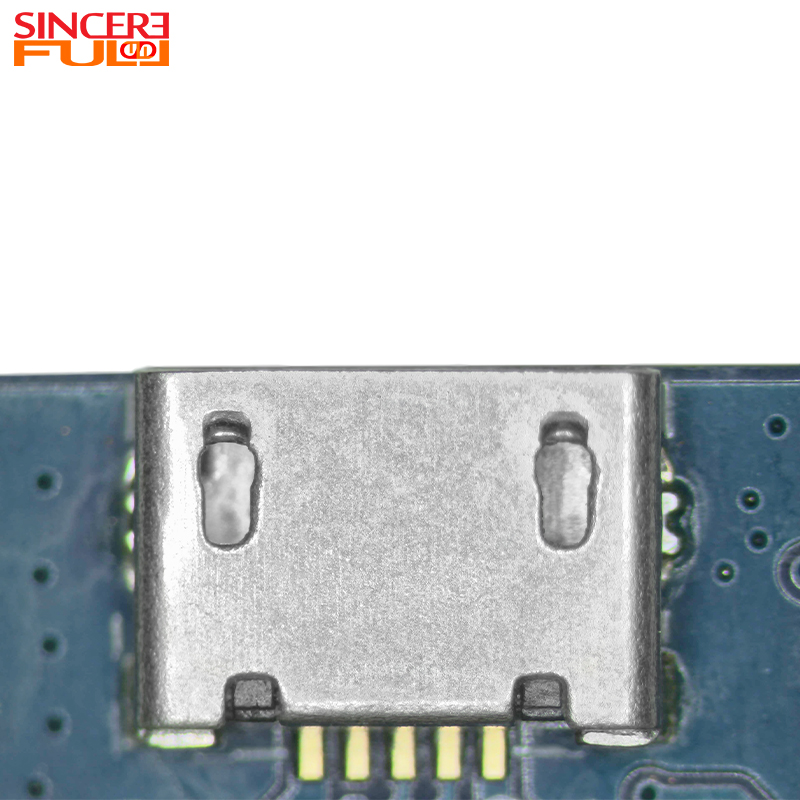

마이크로 USB 인터페이스를 사용하고 USB2.0 속도 및 UVC 프로토콜(플러그 앤 플레이)을 지원하며 주류 운영 체제(Windows, Linux 등)와 호환됩니다.
