SF-C50USB-D1.6 עם מעטפת
תחילה בכנות
|

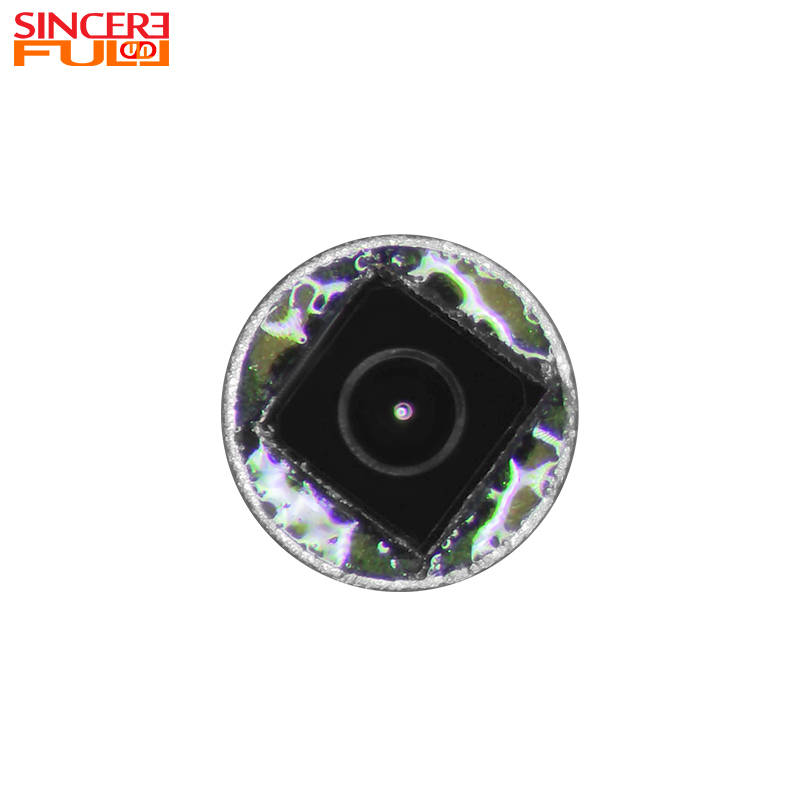

1.6 מ'מ קוטר IP67 עמיד למים OCHFA10 CMOS חיישן USB2.0 ממשק מצלמה מודול אנדוסקופ נפרד, הוא מודול מצלמת אנדוסקופ אולטרה-מיקרו המצויד בחיישן OCHFA10, הכולל שדה ראייה אופקי של 86° ו-86° אנכי (H86°/V86°) ועיוות מיוחד לטווח חזותי של 1%-1% תעלות דקות במיוחד, מיקרו-חללים ומרווחים צרים בדיוק כרכיב הדמיה ממוזער במיוחד. הבדיקה האולטרה-מיקרו של 1.6 מ'מ שלה ממקסמת את הנגישות בחללים זעירים, ומגישה בקלות צינורות דקים במיוחד שמכשירים רגילים לא יכולים להגיע אליהם. הזווית הרחבה במיוחד (H86°/V86°) מרחיבה את הכיסוי לטווח קרוב, ומפחיתה כתמים עיוורים בתצפיות בודדות. הוא מאמץ ממשק Micro USB-5P וטכנולוגיית USB2.0, משלב אספקת חשמל והעברת אותות לאחד, התאמה למכשירים מיינסטרים ומוריד את ספי האינטגרציה. המבנה הגמיש הקטן במיוחד שלו משפר את יכולת ההסתגלות לשבילים מעוקלים, ומאפשר פריסה גמישה יותר בחללים צרים מורכבים. תואם לתקני RoHS, הוא מאזן בין גודל קומפקטי במיוחד, יכולת הסתגלות רחבה ונוחות, תוך התאמה מושלמת של תרחישי זיהוי מטווח קרוב בחללים זעירים ומדויקים.
|
 |
מזעור + עמידות: עדשת ה-1.6 מ'מ עם מעטפת פלדה עונה לא רק על צורכי החדירה של חללים צרים במיוחד, אלא גם משפרת את עמידות בפני זעזועים ובלאי באמצעות הגנת מעטפת פלדה, תוך הימנעות מהבעיה המועדת לנזק הנגרמת על ידי עיצוב דק והתאמה לתרחישי שימוש בתדר גבוה.
הדמיית HD מרובת פורמטים: קצב הפריימים 720P@30FPS מבטיח תמונות חלקות; גודל הפיקסל של 1.008 מיקרומטר, בשילוב עם נורות מילוי LED, עדיין יכול ללכוד פרטים ברורים בסביבות עם תאורה נמוכה. פורמטי פלט כפולים יכולים להתאים בצורה גמישה לצרכים של שידור בזמן אמת (YUV) ואחסון בחדות גבוהה (MJEPG), ומציעים פרקטיות חזקה יותר.
יכולת הסתגלות בתרחיש מלא: העיצוב עמיד בפני אבק ועמיד למים IP67 עמיד בפני שחיקה על ידי נוזלים ואבק; טווח המיקוד ברוחב 5 ~ 50 מ'מ מכסה צרכי זיהוי קרובים ומרחקים ארוכים; ה-FOV של 86° יכול להציג באופן מלא את אזור הזיהוי, לאזן את יכולת ההסתגלות לסביבות מורכבות ושלמות ההדמיה.
איכות + תאימות: אימוץ תהליך SMT ו-AA Active Alignment Process מבטיח עקביות ודיוק בייצור המוני. הסמכות בינלאומיות בסדרה מלאה מאפשרות למוצרי קצה המשולבים במודול זה להיכנס לשווקים גלובליים גדולים ללא מחסומים, מה שמפחית משמעותית את סף הגישה לשוק של הלקוחות.
הדמיה בזווית רחבה במיוחד: שדה ראייה H86°/V86° מרחיב את הכיסוי לטווח קרוב ומפחית כתמים עיוורים.
USB Direct Plug-and-Play: ממשק USB2.0 משלב כוח והעברת אותות, התאמה למכשירים מיינסטרים ומוריד את ספי האינטגרציה.
שם המוצר |
מודול מצלמת LED USB אנדוסקופ |
אורך מוקד |
0.418 מ'מ |
DSP |
לוח USB |
חיישן |
OCHFA10 |
טווח מיקוד |
5-50 מ'מ |
קוֹטֶר |
1.6 מ'מ |
מספר F |
5.0 |
LED: |
4 יחידות |
הַחְלָטָה |
30 פריימים לשנייה |
FOV |
H86°*V86° |
| הַחְלָטָה | 700*700 |
| מִמְשָׁק | USB2.0 UVC |
| אֲטִימוּת | IP67 |
| תְעוּדָה | טווח CE RoHS |
אנדוסקופ אוזן חד פעמי: העדשה הדקה בגודל 1.6 מ'מ יכולה להגיע עמוק לתוך תעלת האוזן; העיצוב עמיד למים IP67 מקל על חיטוי לאחר ניתוח. נורות מילוי LED בשילוב עם הדמיה בחדות גבוהה עוזרים לרופאים לצפות בבירור בנגעים בקרום התוף ולהימנע מזיהום צולב.
אנדוסקופ זעיר לבדיקת רכיבים אלקטרוניים: העדשה יכולה לחקור לתוך חללים זעירים כגון סיכות שבבים ומרווחים במעגלים; הרזולוציה הגבוהה של 720×720 יכולה לזהות במדויק פגמים עדינים כמו הלחמה קרה של מפרק הלחמה וחמצון פינים, ולשפר את דיוק הבדיקה של מכשירים אלקטרוניים.
מערכת ראיית רובוט תעשייתי מיניאטורית: משולבת בקצה הקדמי של זרועות רובוטיות מיניאטוריות בקוטר של פחות מ-2 מ'מ, היא מספקת משוב ויזואלי בזמן אמת לפעולות מדויקות כגון מיקרו-הרכבה ומיקרו-ריתוך. יכולת ההסתגלות החזקה לעומק השדה שלו מבטיחה תמונות ברורות במרחקי עבודה מורכבים.
אנדוסקופ לבדיקת צינור: עבור צינורות תעשייתיים מדויקים בקוטר של 5 ~ 50 מ'מ, עדשת 1.6 מ'מ יכולה לעבור דרך עיקולים בצורה חלקה; העיצוב עמיד בפני אבק ועמיד למים IP67 עמיד בפני שמן וזיהומים בצינורות; נורות מילוי LED פותרות נקודות עיוורות לזיהוי באזורים חשוכים, ועוזרות באיתור סתימות זעירות או נקודות קורוזיה.
יש לו דירוג IP67, עמיד בפני טבילת נוזלים ושחיקת אבק. מתאים לתרחישים כמו חיטוי לאחר ניתוח, צינורות תעשייתיים מזוהמים בשמן וסביבות בדיקה רטובות.
עדשת 1.6 מ'מ (עם מעטפת פלדה) מאפשרת חדירה לחללים צרים במיוחד (למשל, תעלות אוזניים, מרווחים ברכיבים אלקטרוניים, תעלות שורש) שעדשות קונבנציונליות אינן יכולות להגיע אליהם. מעטפת הפלדה גם משפרת את עמידות בפני זעזועים ובלאי, ופותרת את בעיית 'שבריריות העדשה הדקה'.

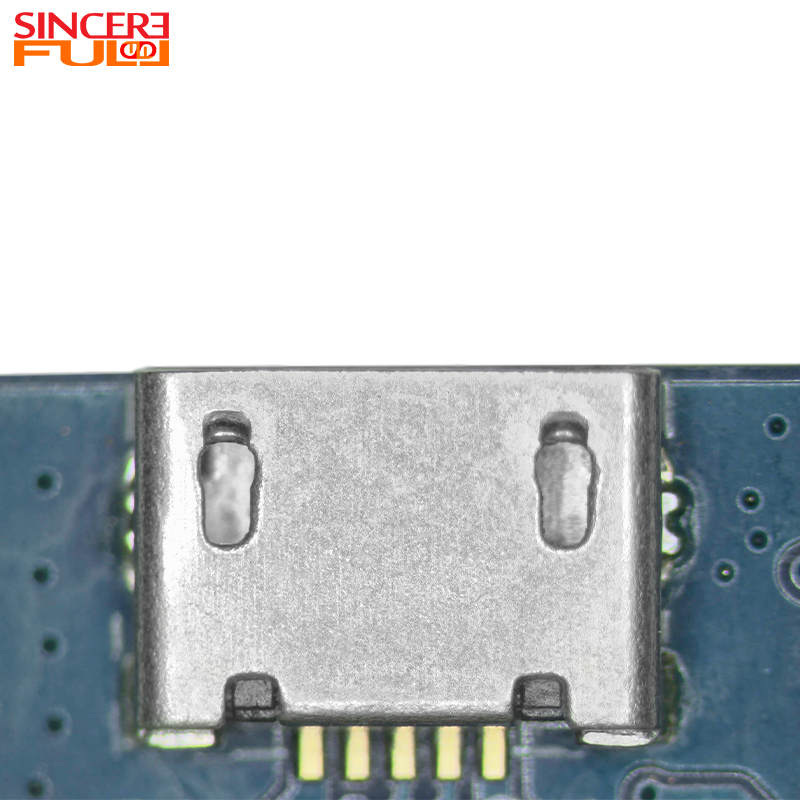

הוא משתמש בממשק מיקרו USB, תומך במהירות USB2.0 ובפרוטוקול UVC (Plug-and-Play), ותואם למערכות הפעלה מיינסטרים (Windows, Linux וכו').
