SF-C50USB-D1.6 シェル付き
誠実第一
|
この直径 1.6 mm IP67 防水 OCHFA10 CMOS センサー USB2.0 インターフェイス セパレート内視鏡カメラ モジュールは、OCHFA10 センサーを搭載した超微小内視鏡カメラ モジュールで、水平 86 °、垂直 86 ° の視野 (H86 °/V86 °) と歪み <-11% を特徴としており、超小型イメージングとして極薄チャネル、微小空洞、高精度狭いスペースの近距離視覚検査用に特別に設計されています。コンポーネント。 1.6 mm の超微細プローブは、狭いスペースでのアクセス性を最大限に高め、従来のデバイスでは到達できなかった極薄パイプに簡単にアクセスできます。超広角 (H86°/V86°) により近距離のカバー範囲が拡大し、1 回の観察での死角が減少します。 Micro USB-5P インターフェイスと USB2.0 テクノロジーを採用し、電源と信号伝送を 1 つに統合し、主流のデバイスに適応し、統合のしきい値を下げます。超小型の柔軟な構造により、曲線経路への適応性が向上し、複雑な狭いスペースでのより柔軟な展開が可能になります。 RoHS 規格に準拠しており、超小型サイズ、幅広い適応性、利便性のバランスが取れており、狭くて精密なスペースでのさまざまな近距離検出シナリオに完全に適合します。
|
 |

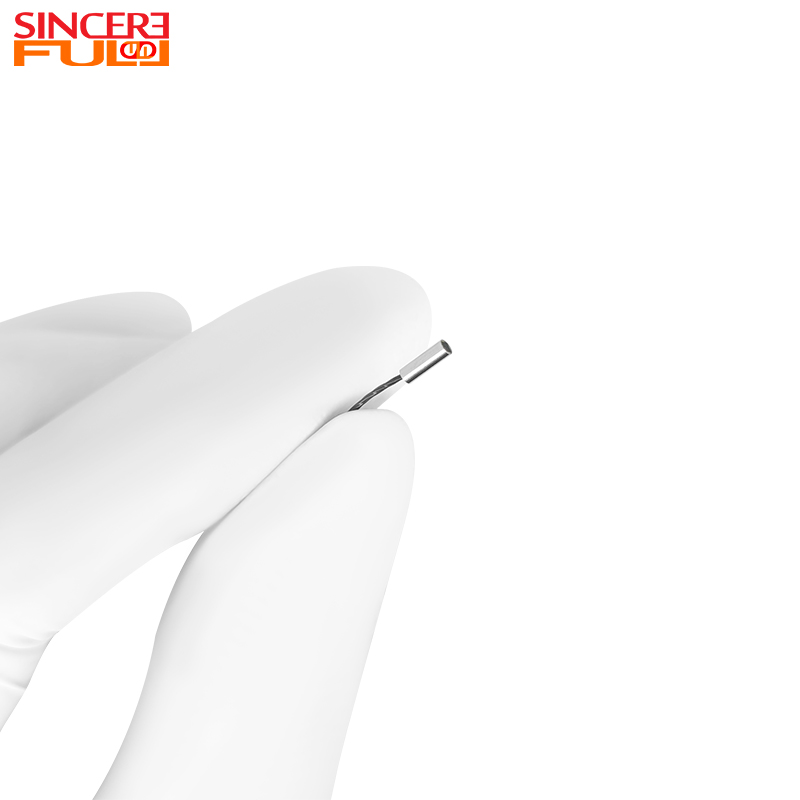

小型化 + 耐久性: スチール シェルを備えた 1.6 mm レンズは、非常に狭いスペースの貫通ニーズを満たすだけでなく、スチール シェル保護により耐衝撃性と耐摩耗性を強化し、スリムなデザインによって引き起こされる損傷しやすい問題を回避し、高頻度の使用シナリオに適応します。
マルチフォーマット HD イメージング: 720P@30FPS フレーム レートにより、スムーズな画像が保証されます。 1.008μmのピクセルサイズとLEDフィルライトを組み合わせることで、暗い環境でも鮮明なディテールを捉えることができます。デュアル出力フォーマットは、リアルタイム伝送 (YUV) と高解像度ストレージ (MJEPG) のニーズに柔軟に対応し、より強力な実用性を提供します。
あらゆるシナリオへの適応性: IP67 の防塵および防水設計により、液体や粉塵による浸食に耐えます。 5〜50mmの広い焦点範囲は、近距離および遠距離の検出ニーズをカバーします。 86° FOV は検出エリアを完全に表示し、複雑な環境への適応性と画像の完全性のバランスをとります。
品質 + コンプライアンス: SMT プロセスと AA アクティブ アライメント プロセスの採用により、量産時の一貫性と精度が保証されます。フルシリーズの国際認証により、このモジュールと統合された端末製品は障壁なく主要な世界市場に参入できるようになり、顧客の市場アクセスの敷居が大幅に下がります。
超広角イメージング: H86°/V86° の視野により、近距離のカバー範囲が拡大され、観察の死角が減少します。
USB ダイレクト プラグ アンド プレイ: USB2.0 インターフェイスは電力と信号の伝送を統合し、主流のデバイスに適応し、統合のしきい値を下げます。
製品名 |
LED USB 内視鏡カメラモジュール |
焦点距離 |
0.418mm |
DSP |
USBボード |
センサー |
OCHFA10 |
合焦範囲 |
5-50mm |
直径 |
1.6mm |
Fナンバー |
5.0 |
導かれた： |
4個 |
解決 |
30fps |
視野 |
H86°*V86° |
| 解決 | 700*700 |
| インタフェース | USB2.0 UVC |
| 防水 | IP67 |
| 証明書 | CE RoHS 到達 |
使い捨て耳内視鏡: 1.6 mm のスリムなレンズは外耳道の奥まで到達できます。 IP67 防水設計により、操作後の消毒が容易になります。 LED フィルライトと高解像度画像を組み合わせることで、医師は鼓膜病変を明確に観察し、交差感染を回避できます。
小型電子部品検査内視鏡: レンズはチップピンや回路基板のギャップなどの小さなスペースをプローブできます。 720×720の高解像度により、はんだ接合部の冷間はんだ付けやピンの酸化などの微妙な欠陥を正確に識別でき、電子デバイスの検査精度が向上します。
小型産業用ロボット ビジョン システム: 直径 2 mm 未満の小型ロボット アームのフロントエンドに統合されており、微細組立や微細溶接などの精密作業に対してリアルタイムの視覚的フィードバックを提供します。被写界深度の強力な適応性により、複雑な作動距離内でも鮮明な画像が保証されます。
パイプライン検査内視鏡: 直径 5 ～ 50 mm の精密工業パイプラインの場合、1.6 mm レンズは曲がりをスムーズに通過できます。 IP67の防塵・防水設計により、パイプライン内の油や不純物に耐性があります。 LED フィルライトは、暗い場所での検出の盲点を解決し、小さな詰まりや腐食ポイントを特定するのに役立ちます。
IP67 等級に準拠しており、液浸や粉塵による浸食に対して耐性があります。術後の消毒、油で汚染された産業パイプライン、湿式検査環境などのシナリオに適しています。
1.6mmレンズ（スチールシェル付き）により、従来のレンズでは到達できなかった超狭い空間（外耳道、電子部品の隙間、根管など）への侵入が可能になります。スチールシェルは耐衝撃性と耐摩耗性も強化し、「スリムレンズの脆弱性」の問題を解決します。
Micro USB インターフェイスを使用し、USB2.0 速度と UVC プロトコル (プラグ アンド プレイ) をサポートし、主流のオペレーティング システム (Windows、Linux など) と互換性があります。
