SF-C50USB-D1.6 mit Shell
Aufrichtig zuerst
|

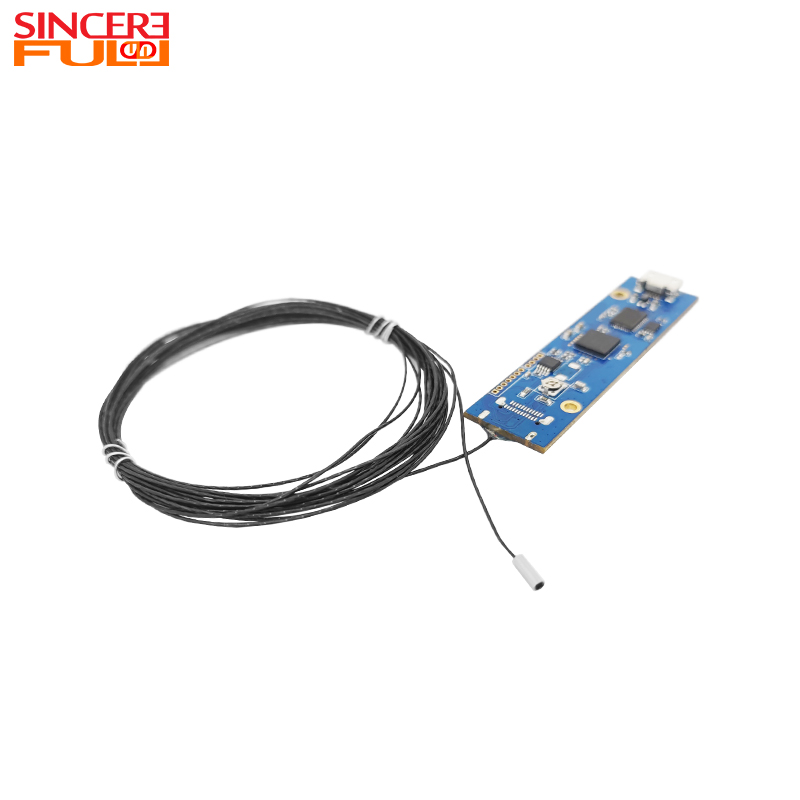

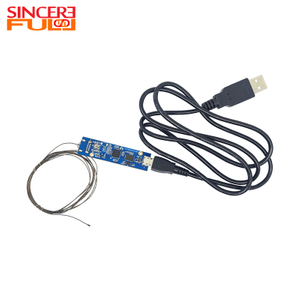

Dieses separate Endoskopkameramodul mit 1,6 mm Durchmesser und IP67-wasserdichtem OCHFA10-CMOS-Sensor und USB2.0-Schnittstelle ist ein Ultra-Mikro-Endoskopkameramodul, das mit dem OCHFA10-Sensor ausgestattet ist und ein horizontales und vertikales Sichtfeld von 86° (H86°/V86°) sowie eine Verzerrung von ＜-11 % aufweist ultraminiaturisierte Bildgebungskomponente. Seine 1,6-mm-Ultramikrosonde maximiert die Zugänglichkeit in kleinsten Räumen und ermöglicht den einfachen Zugang zu ultradünnen Rohren, die mit herkömmlichen Geräten nicht erreichbar sind. Der Ultraweitwinkel (H86°/V86°) erweitert die Nahbereichsabdeckung und reduziert tote Winkel bei Einzelbeobachtungen. Es nutzt eine Micro-USB-5P-Schnittstelle und USB2.0-Technologie, integriert Stromversorgung und Signalübertragung in einem, passt sich an gängige Geräte an und senkt die Integrationsschwellen. Seine ultrakleine, flexible Struktur verbessert die Anpassungsfähigkeit an gekrümmte Wege und ermöglicht einen flexibleren Einsatz in komplexen, engen Räumen. Konform mit den RoHS-Standards, vereint es ultrakompakte Größe, große Anpassungsfähigkeit und Komfort und passt perfekt zu verschiedenen Nahbereichserkennungsszenarien in kleinen und präzisen Räumen.
|
 |
Miniaturisierung + Haltbarkeit: Das 1,6-mm-Objektiv mit Stahlgehäuse erfüllt nicht nur die Durchdringungsanforderungen in extrem engen Räumen, sondern verbessert durch den Stahlgehäuseschutz auch die Stoß- und Verschleißfestigkeit, vermeidet das durch das schlanke Design verursachte Schadensanfällige und passt sich an hochfrequente Nutzungsszenarien an.
Multiformat-HD-Bildgebung: Die Bildrate von 720P@30FPS sorgt für flüssige Bilder; Dank der Pixelgröße von 1,008 μm können in Kombination mit LED-Fülllichtern auch in Umgebungen mit wenig Licht klare Details erfasst werden. Duale Ausgabeformate können flexibel an die Anforderungen der Echtzeitübertragung (YUV) und der hochauflösenden Speicherung (MJEPG) angepasst werden und bieten so eine größere Praktikabilität.
Anpassungsfähigkeit an alle Szenarien: Das staub- und wasserdichte IP67-Design widersteht Erosion durch Flüssigkeiten und Staub. Der 5–50 mm große Fokusbereich deckt Nah- und Fernerkennungsanforderungen ab. Das 86° FOV kann den Erfassungsbereich vollständig darstellen und sorgt so für ein ausgewogenes Verhältnis zwischen Anpassungsfähigkeit an komplexe Umgebungen und Bildintegrität.
Qualität + Konformität: Die Einführung des SMT-Prozesses und des AA Active Alignment Process gewährleistet Konsistenz und Präzision in der Massenproduktion. Dank internationaler Zertifizierungen für die gesamte Serie können in dieses Modul integrierte Terminalprodukte ohne Hindernisse in wichtige globale Märkte eintreten, wodurch die Marktzugangsschwelle der Kunden erheblich gesenkt wird.
Ultraweitwinkel-Bildgebung: Das H86°/V86°-Sichtfeld erweitert die Nahbereichsabdeckung und reduziert tote Winkel bei der Beobachtung.
USB Direct Plug-and-Play: Die USB2.0-Schnittstelle integriert Strom- und Signalübertragung, passt sich an gängige Geräte an und senkt die Integrationsschwellen.
Produktname |
LED-USB-Endoskop-Kameramodul |
Brennweite |
0,418 mm |
DSP |
USB-Platine |
Sensor |
OCHFA10 |
Fokussierbereich |
5-50mm |
Durchmesser |
1,6 mm |
F-Nummer |
5.0 |
LED: |
4 Stück |
Auflösung |
30fps |
Sichtfeld |
H86°*V86° |
| Auflösung | 700*700 |
| Schnittstelle | USB2.0 UVC |
| Wasserdicht | IP67 |
| Zertifikat | CE-RoHS-Reichweite |
Einweg-Ohr-Endoskop: Die 1,6 mm schlanke Linse kann tief in den Gehörgang eindringen; Das wasserdichte IP67-Design erleichtert die Desinfektion nach der Operation. LED-Fülllichter in Kombination mit hochauflösender Bildgebung helfen Ärzten, Trommelfellläsionen klar zu erkennen und Kreuzinfektionen zu vermeiden.
Winziges Endoskop zur Inspektion elektronischer Komponenten: Das Objektiv kann in winzige Räume wie Chip-Pins und Lücken in Leiterplatten vordringen. Die hohe Auflösung von 720 x 720 kann subtile Defekte wie Kaltlöten an Lötstellen und Pin-Oxidation genau erkennen und so die Prüfgenauigkeit elektronischer Geräte verbessern.
Miniatur-Industrieroboter-Bildverarbeitungssystem: Integriert am vorderen Ende von Miniatur-Roboterarmen mit einem Durchmesser von weniger als 2 mm, bietet es visuelles Echtzeit-Feedback für Präzisionsvorgänge wie Mikromontage und Mikroschweißen. Seine starke Anpassungsfähigkeit an die Tiefenschärfe sorgt für klare Bilder bei komplexen Arbeitsabständen.
Pipeline-Inspektionsendoskop: Bei Präzisions-Industriepipelines mit einem Durchmesser von 5 bis 50 mm kann das 1,6-mm-Objektiv Biegungen problemlos passieren; Das staub- und wasserdichte IP67-Design widersteht Öl und Verunreinigungen in Rohrleitungen. LED-Fülllichter beseitigen tote Winkel in dunklen Bereichen und helfen dabei, winzige Verstopfungen oder Korrosionsstellen zu lokalisieren.
Es hat die Schutzart IP67 und widersteht dem Eintauchen in Flüssigkeiten und Stauberosion. Geeignet für Szenarien wie die postoperative Desinfektion, ölverschmutzte Industrierohrleitungen und feuchte Inspektionsumgebungen.

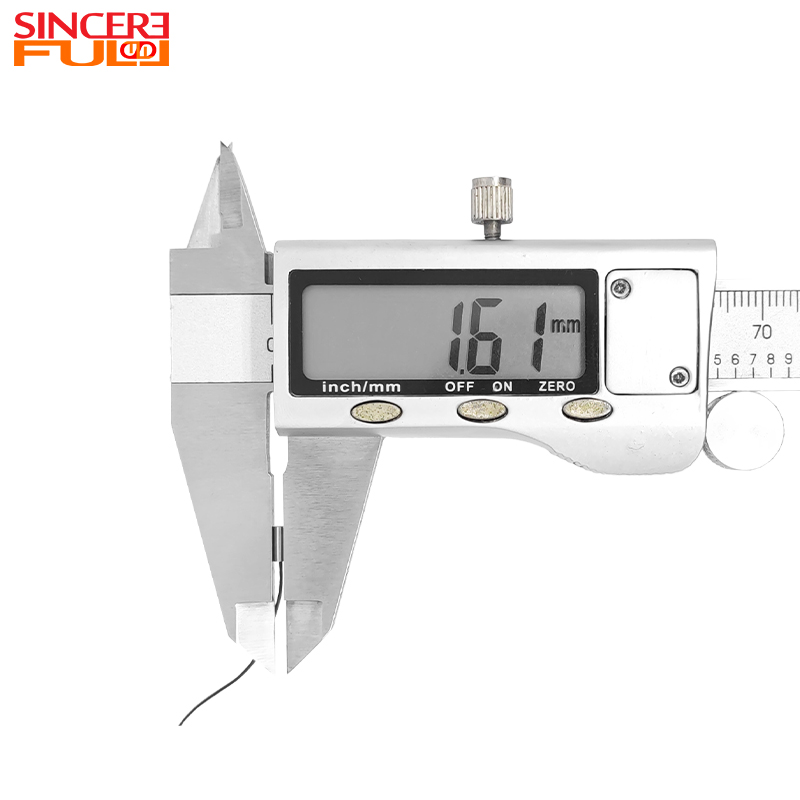

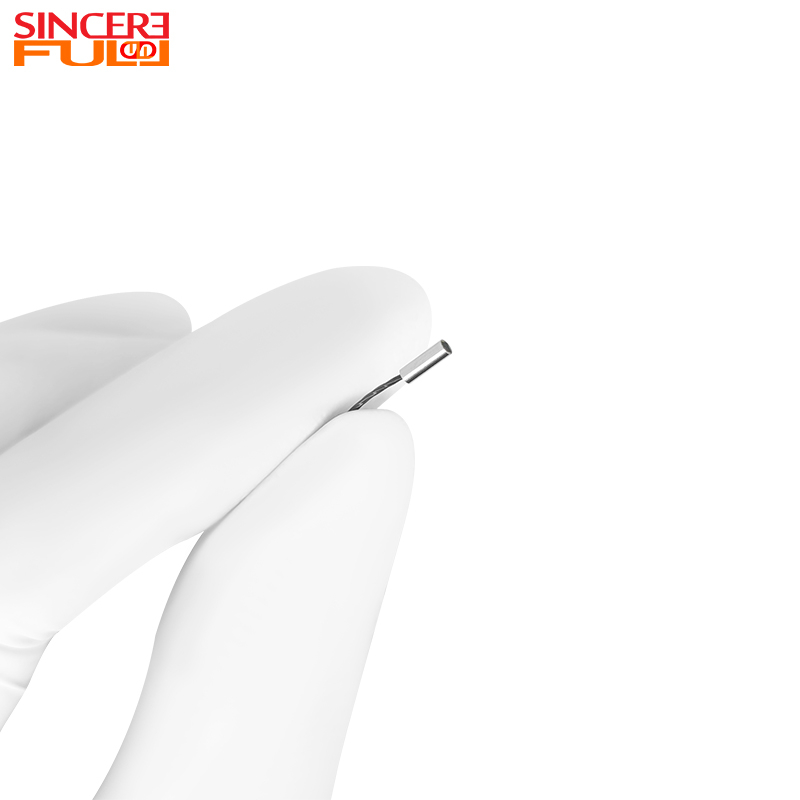

Die 1,6-mm-Linse (mit Stahlgehäuse) ermöglicht das Eindringen in extrem enge Räume (z. B. Gehörgänge, Lücken in elektronischen Bauteilen, Wurzelkanäle), die mit herkömmlichen Linsen nicht erreicht werden können. Die Stahlschale verbessert außerdem die Stoß- und Verschleißfestigkeit und löst so das Problem der „Brüchigkeit dünner Gläser“.
Es verwendet eine Micro-USB-Schnittstelle, unterstützt USB2.0-Geschwindigkeit und UVC-Protokoll (Plug-and-Play) und ist mit gängigen Betriebssystemen (Windows, Linux usw.) kompatibel.
