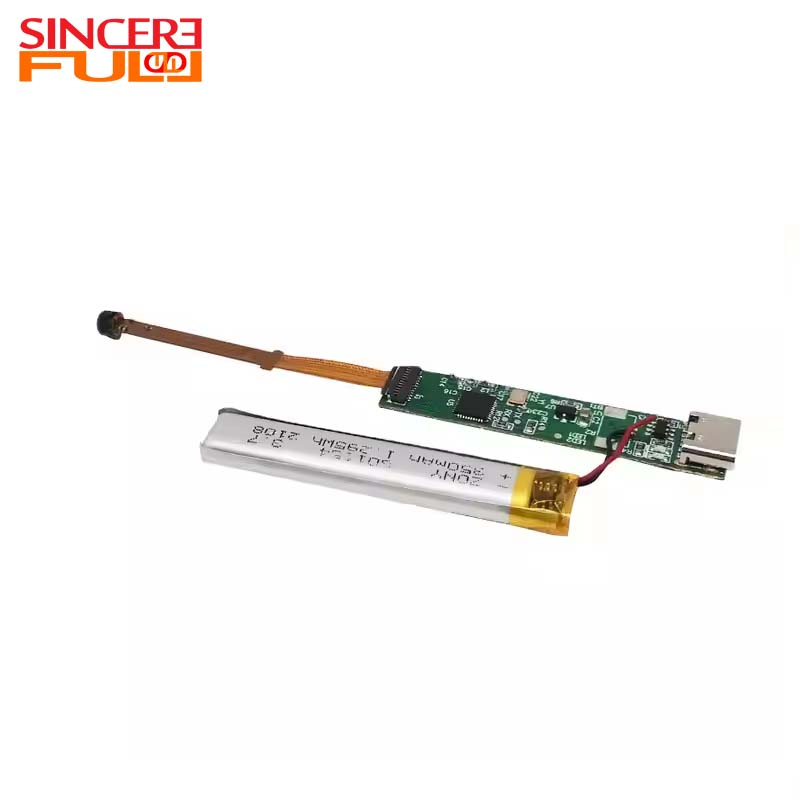

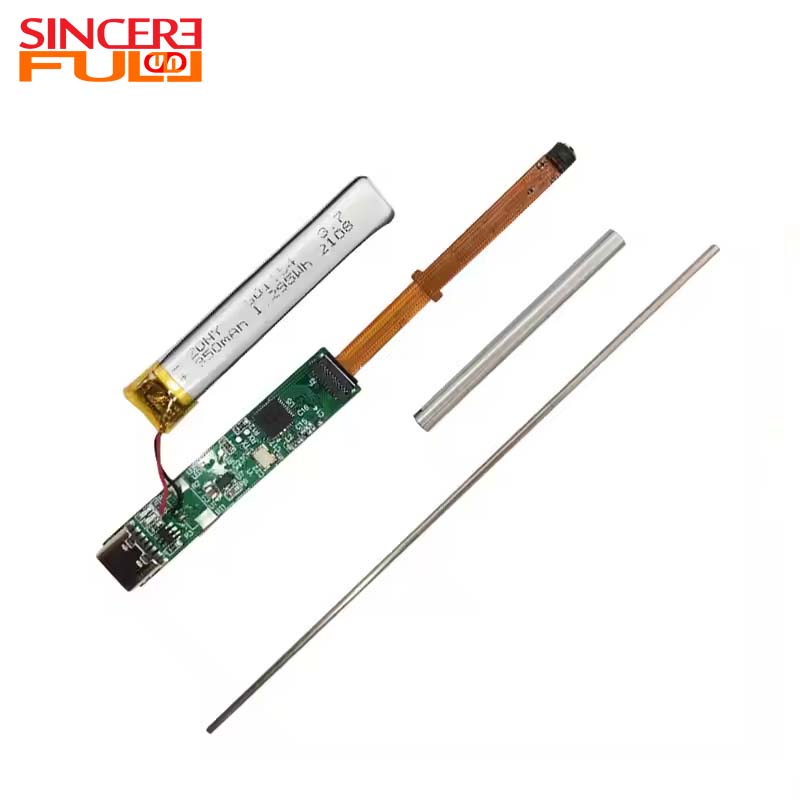

BF2013 CMOS センサー DVP インターフェイス 23Pin ワイヤレス Wifi 内視鏡カメラモジュール

この BF2013 CMOS センサー DVP インターフェイス 23 ピン ワイヤレス Wifi 内視鏡カメラ モジュールは、BF2013 センサーを中心に構築された信頼性の高いイメージング コンポーネントであり、固定焦点光学設計を特徴とし、組み込み内視鏡デバイス、ポータブル検出機器、およびワイヤレス WiFi 内視鏡ソリューション向けに調整されています。 その主な利点は、標準の DVP パラレル デジタル出力インターフェイスと 23PIN ゴールド フィンガー コネクタの採用にあります。この組み合わせにより、データ伝送の安定性と接続信頼性が大幅に向上します。ゴールド フィンガー コネクタの低い接触抵抗と長いプラグ アンド プレイ寿命により、狭いスペースでも安定した電気接続が確保され、同時にメイン コントロールまたは WiFi アダプタ モジュールとの直接ドッキングが可能になり、柔軟な展開が可能になります。光学システムは内視鏡シナリオ向けに専門的に最適化されています。20 ～ 60 mm の標準内視鏡被写界深度は、内視鏡検査で最も一般的に使用される作動距離をカバーし、追加の焦点調整なしで鮮明な近距離イメージングを可能にし、ほとんどの検出シナリオのニーズを満たします。また、D88° の広い視野により単一フレームのカバー範囲が拡大し、プローブの移動回数が減り、検出効率と完全性が向上します。最大イメージサークル 4.8mm により、限られたスペースでも死角のない包括的なイメージングが保証されます。構造的には、このモジュールは0.1 mmの鋼板とPIの二層強化スキームを採用しており、寸法公差は±0.03 mmに厳密に制御されており、機械的強度と組み立て精度を効果的に保証しており、複雑な産業およびメンテナンスのシナリオでの長期安定した動作に適しています。制御に関しては、IICバス（SDA/SCL）を通じてパラメータ設定が完了し、LED照明と電源管理が独立して導出されることで、システムの拡張性とさまざまなアプリケーション要件への適応性がさらに向上します。特に、このモジュールは SF-WiFiE3 WiFi アダプター ボードとシームレスにドッキングしてワイヤレス視覚内視鏡システムを構築でき、有線伝送の制限を打ち破り、オンサイトおよび屋外での検出を容易にします。安定性の高いデジタル出力、信頼性の高い構造、内視鏡固有の光学系、ワイヤレス拡張機能を統合したこの製品は、ポータブル内視鏡検査、工業用検出、自動車メンテナンス、精密電子検査に理想的なイメージング ソリューションとなります。

製品の利点 ◢

1. 統合イメージング アーキテクチャ: BF2013 CMOS センサーと ISP (画像信号プロセッサ) を深く統合し、信号伝送リンクを削減し、画像損失を最小限に抑え、モジュール サイズを縮小します。低侵襲医療処置や狭いスペースでの産業検査など、デバイスのサイズに敏感なシナリオに適しています。

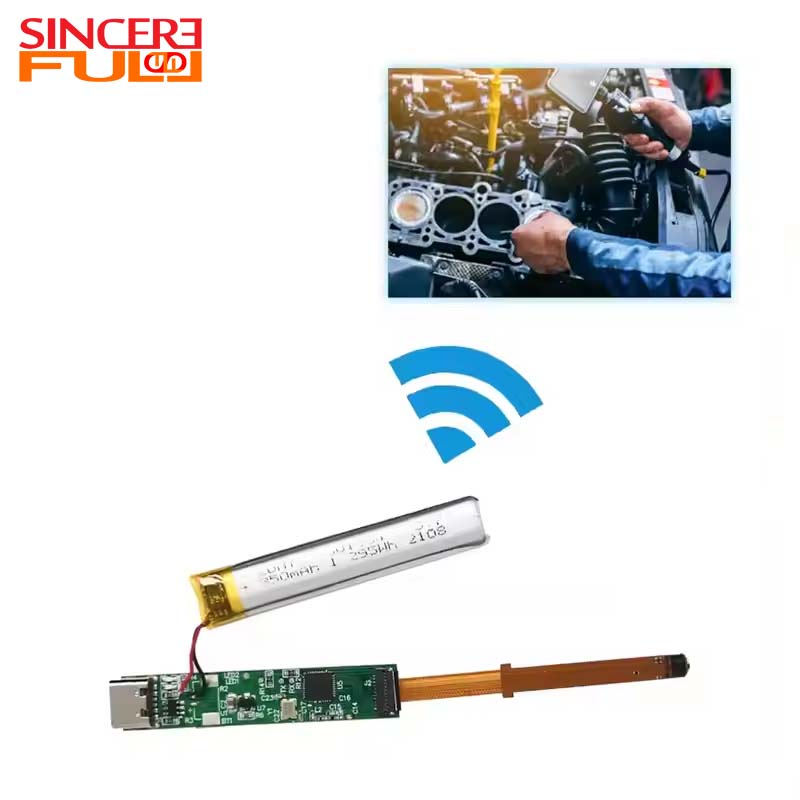

2. ワイヤレス視覚出力: ワイヤレス WiFi 画像送信を統合して、従来の有線接続の制約を排除し、内視鏡手術時の柔軟性と現場セットアップの利便性を高めます。

3. 柔軟な画像制御: シンプルな 2 線式シリアル インターフェイスを介したプログラミングをサポートします。ユーザーは露出、ホワイトバランス、色の彩度などのパラメータを柔軟に調整でき、多様な画像処理要件を満たすために複数のデータ出力形式をサポートします。

4. コンパクトな設計: レンズ直径がわずか 3.5 mm なので、低侵襲内視鏡デバイスやその他の超狭いパイプライン ビジョン システムへの統合が容易になります。

内視鏡カメラモジュールの応用◢

• 医療用電子気管支鏡: 末梢肺結節のリアルタイム位置決めと検査のために電磁ナビゲーション気管支鏡に統合されています。高いフレームレートにより、手術中の動的な追跡がサポートされます。

• 工業用パイプライン内視鏡：航空機の燃料タンクやエンジンパイプラインなどの狭い空間の亀裂（約0.2mmまで検出可能）や腐食の検査に使用されます。ワイヤレス機能により、匍匐ロボットと簡単にペアリングできます。

• ポータブルオンサイトインスペクター: 災害現場などの一時的な環境に検査システムを迅速にセットアップでき、建物構造の内部損傷を評価したり、狭いスペースで捜索救助を行ったりするために使用されます。

技術的パラメータ ◢

よくある質問◢

1. このモジュールには WiFi 伝送が組み込まれていますか?

カメラモジュール自体はDVPインターフェース経由で画像データを出力し、ディスプレイ端末へのワイヤレスストリーミングを可能にする専用のWiFi伝送ボードが必要です。

2. 暗い環境でも鮮明な画像を撮影できますか?

はい。統合された LED 照明と高感度 CMOS センサーの組み合わせにより、低照度条件下でも信頼性の高い画像パフォーマンスが保証されます。

3. 画像パラメータはどのように設定できますか?

露出やホワイト バランスなどの画像パラメータは、対応するコマンド セットを使用して 2 線式シリアル インターフェイス経由で設定および調整できます。
