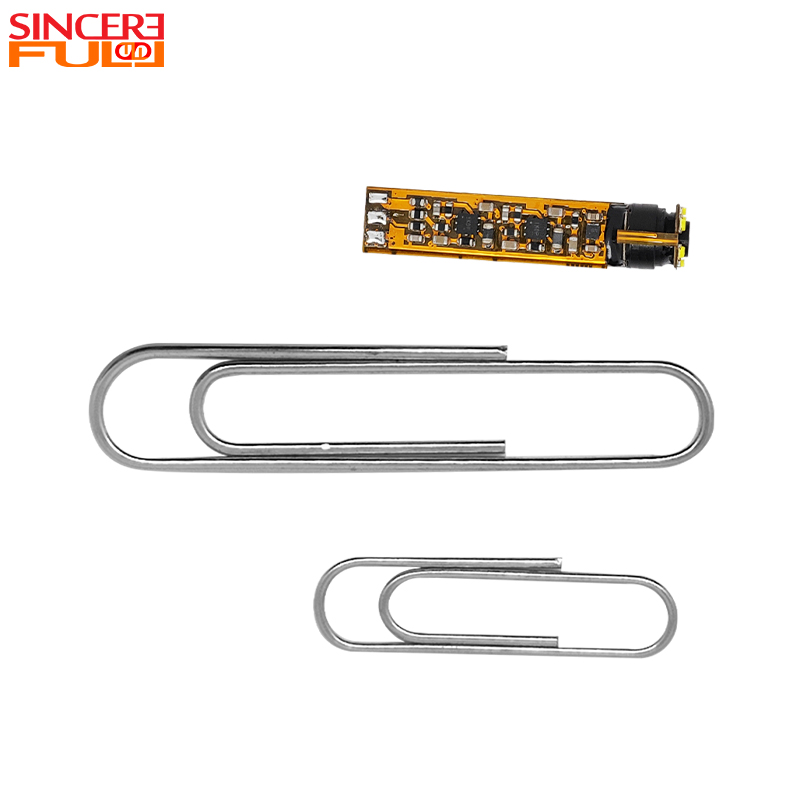

5MP 6 個 LED GC5035 センサー USB 内視鏡カメラモジュール

製品概要

高精度光学イメージング ソリューションの主要メーカーおよびサプライヤーとして、当社は高性能 5MP 7mm USB 内視鏡カメラ モジュールを発表します。限られたスペースの視覚検査用に設計されたこのコンパクトなユニットは、厳密な診断および産業用途に優れた明瞭さと信頼性を提供し、世界中の機器開発者やシステム インテグレータにシームレスな統合を保証します。

• 高度な 5 メガピクセル GC5035 光学センサーを搭載
• 超コンパクトな外径 7.0 mm で狭いキャビティへのアクセスが可能
• 統合された6点インテリジェントLED照明システム
• ドライバー不要の USB 2.0 UVC プラグアンドプレイ アーキテクチャ
• RoHS環境コンプライアンスの厳守

製品説明

この細心の注意を払って設計された 5MP USB 内視鏡カメラ モジュールで、微細検査の新時代に足を踏み入れましょう。最も制限が厳しく複雑な環境をナビゲートするために作られた物理的な構造は、非常に堅牢でありながら信じられないほど軽量です。滑らかで精密機械加工された円筒形のハウジングが特徴で、狭い解剖学的チャネルや複雑な機械パイプラインを引っかかることなくスムーズに滑ります。電源を入れると、モジュールはほのかに安心感のある暖かさを放ちます。これは、高効率の電気コンポーネントがリアルタイムの高解像度のビジュアル データを処理していることの証です。標準の 3 線インターフェースの触覚フィードバックにより、既存のハードウェア アーキテクチャへの安全かつ満足のいく接続が保証され、統合の摩擦が排除され、生産現場での組み立て時間が短縮されます。

このイメージング ユニットの真の能力は、その滑らかな物理的プロファイルを超えて、目に見えない真っ暗な空洞を、明るく照らされた高忠実度のデジタル風景に変換する能力にあります。 F2.8 の大口径を備えた高度な 1/9 インチ光学レンズ システムを活用することで、粘膜組織の最も微妙な質感のニュアンスや、航空宇宙部品の最もかすかなヘアラインの亀裂を難なく捉えます。結果として得られるビデオ フィードは、驚くほど滑らかでカミソリのように鮮明で、低品質のセンサーを悩ませる粒子の粗いアーティファクトがまったくありません。この優れた視覚的出力により、診断専門家や品質保証エンジニアは絶対的な自信を持って重要な意思決定を行うことができ、侵襲的な探索手順やコストと時間のかかる機器の分解の必要性が最小限に抑えられます。

製品仕様

機能	仕様
製品名	5MP 7mm USB 内視鏡カメラモジュール (パイプ検査カメラモジュール)
センサー	GC5035 (1/9 インチ)
解決	5MP (720P リアルタイム HD イメージングをサポート)
絞り	F2.8
視野	82° (対角 DFOV)
被写界深度	30～80mmの連続被写界深度
直径	7.0±0.1mm(本体径4.4mm)
長さ	< 18.5mm
照明	高輝度白色LED 6個（インテリジェント調光対応）
インタフェース	USB 2.0 UVC (標準 3 線設計 VDD/DIO/GND)
電源	3.3V/5Vデュアル電源（DVDD 1.2V/1.8V）をサポート
システムサポート	Windows、Mac、Linux、Android (ドライバー不要のプラグアンドプレイ)
許容範囲	角度公差±0.5°、寸法公差±0.3mm
コンプライアンス	RoHS
作業温度	-20℃～70℃
出力フォーマット	MJPEG / YUV2

主な機能とハイライト

光学的な輝きと機械的復元力を調和させるデバイスにより、診断および検査の能力が向上します。このカメラ モジュールのすべての機能は、現実世界の視覚化の課題を解決するために細心の注意を払って調整されており、企業に明確な技術的優位性を提供します。

• 影のない照明システム: 6 つの高輝度白色 LED の統合により、検査エリア全体に均一な光が生成されます。これにより、過酷な影やまばゆい光が取り除かれ、ターゲット表面の本当の色と質感が明らかになります。
• 広大な診断視野: 82°の広い対角視野と連続的な 30 ～ 80 mm の被写界深度を組み合わせることで、狭いコーナーを移動する場合でも、より広い空洞スペースを調査する場合でも、オペレーターは鮮明な焦点を維持できます。
• シームレスなシステム アーキテクチャ: すぐに導入できるように設計された標準 UVC プロトコルは、カスタム ドライバー開発の悩みを回避し、カメラが接続された瞬間に既存のソフトウェア エコシステムと完璧に通信できるようにします。
• 熱的および運動的回復力: 毎日のプロフェッショナルな使用の過酷さに耐えるように設計されたこのモジュールは、産業上の振動や動作温度の変動にさらされた場合でも光学的完全性を維持します。

コア機能と設計次元

妥協のないパフォーマンスを実現するように設計されたこのモジュールは、調達スペシャリストやシステム インテグレーターが経験する問題点に正確に対処します。基本的な設計寸法に焦点を当てることで、当社は業界の期待を超える製品をお届けします。

• イメージングと光学性能: 5MP 高解像度 GC5035 センサーと F2.8 の大口径を備えたこのモジュールは、高忠実度の細部を捉えます。プロの設定における妥協のない画像の鮮明さと正確な色の再現に対する重要なニーズに完全に対応します。
• 超コンパクト設計: 外径が正確に 7.0 mm、コア本体がわずか 4.4 mm であるため、長さが 18.5 mm 未満であるため、スペースが限られた検査の物理的制限が解決され、低侵襲の医療機器や複雑な機械への深く挿入が可能になります。
• インテリジェント照明システム: 前面の 6 LED アレイは、真っ暗な環境に動的に適応するスマートな光制御を備えています。これにより、明るさが均一に分散され、クローズアップした反射面での露出オーバーを防ぐことができます。
• 互換性と簡単な統合: USB 2.0 UVC 標準インターフェイスを利用するこのモジュールは、Windows、Mac、Linux、Android プラットフォームと広く互換性があります。これにより、二次開発コストが大幅に削減され、製品の市場投入までの時間が短縮されます。
• 品質管理と耐久性: 厳しい公差 (角度 ±0.5°、寸法 ±0.3mm) の下で製造され、-20℃ ～ 70℃ の間で完璧に機能し、厳しい産業用振動や熱衝撃に直面しても機械的信頼性を保証します。
• 業界固有のアプリケーション: 二重市場に対応できるように慎重に調整されています。医療分野では、早期スクリーニングのための高解像度で滅菌可能な統合をサポートしています。産業分野では、パイプラインの非破壊検査に必要な耐食性と耐久性を備えています。

私たちを選ぶ理由

専門のメーカーと提携することで、サプライチェーンが堅牢かつ予測可能であり、技術的に時代の最先端を維持できるようになります。当社は、数十年にわたる光学エンジニアリングの専門知識をお客様の生産ラインに直接導入し、すべてのモジュールが厳格な国際基準を満たしていることを保証します。

• 揺るぎない品質保証: すべてのカメラ モジュールは、センサーのキャリブレーションから極端な温度ストレス テストに至るまで、厳格な多段階テストを受けており、納品時の欠陥率ゼロを保証します。
• アジャイルな製造能力: 当社の最先端の生産設備は、ラピッドプロトタイピングと大量生産の両方に最適化されており、リードタイムの​​遅延なくお客様の動的な在庫需要に対応できます。
• 包括的な技術サポート: 当社はハードウェアを提供するだけではありません。当社の光学エンジニア チームは、お客様の研究開発部門が当社のモジュールをお客様独自のハウジングにシームレスに統合できるよう、詳細な技術コンサルティングを提供します。
• 世界的なコンプライアンス基準: RoHS 環境指令に基づいて完全に認証されている当社の製品は、最終的に組み立てられたデバイスが厳格な国際市場に参入する際に規制のハードルに直面しないことを保証します。

よくある質問

1. GC5035 センサーは、非常に暗い場所でのキャビティ検査でどのように機能しますか?

1/9 インチ GC5035 センサーは、光の取り込みを最大化する F2.8 の大口径で設計されています。統合された 6 LED インテリジェント照明システムと組み合わせると、露出が動的に調整され、完全な暗闇でも、結果として得られる 720P リアルタイム画像が鮮明で詳細な、視覚的なノイズのない状態を維持します。

2. この 7.0 mm カメラ モジュールは既存の硬性内視鏡ハウジングに統合できますか?

はい。このモジュールは、±0.3mmの厳密な寸法公差と18.5mm未満の全長を備えた超コンパクトな設置面積を特徴としています。この精密なエンジニアリングにより、標準的な 7 mm の硬質または柔軟な内視鏡チューブにシームレスにスライドさせることができ、現在のデバイス アーキテクチャの理想的なドロップイン交換品またはアップグレードになります。

3. 6 LED 照明システムにはどのような熱管理戦略が採用されていますか?

このモジュールは、電源での発熱を最小限に抑える高効率のデュアル 3.3V/5V 電源設計を採用しています。さらに、内部回路とハウジングの材料は急速な熱放散のために最適化されており、長時間の検査セッション中でもチップが安全な動作温度に保たれます。

4. UVC プロトコルはソフトウェアによるカスタム画像調整をサポートしていますか?

絶対に。このモジュールは標準の USB ビデオ クラス (UVC) プロトコルを利用しているため、主要なオペレーティング システム (Windows、Linux、Mac、Android) によってネイティブに認識されます。これにより、カスタム ドライバーを開発することなく、独自のソフトウェアが標準のカメラ コントロールにアクセスして、明るさ、コントラスト、彩度などのパラメーターを微調整できるようになります。

5. 産業用パイプライン用途に対する具体的な環境耐性はどのようなものですか?

過酷な環境向けに設計されたこのモジュールは、-20℃ ～ 70℃の広い温度範囲にわたって確実に動作します。さらに、その堅牢な構造と厳格な角度公差 (±0.5°) により、産業用パイプライン ナビゲーションに特有の機械的振動や衝撃を受けた場合でも、光学的アライメントが完全に損なわれないことが保証されます。
