SF-SJN1050-USB
SINCERO PRIMERO
El SF-SJN1050-USB es un módulo de cámara endoscópica USB integrado para equipos que necesitan un cabezal de imágenes compacto e iluminación incorporada. La cámara, la lente y el conjunto de seis LED están dispuestos en un módulo cilíndrico que mide 7,0 ± 0,1 mm de diámetro y 34 ± 0,3 mm de longitud. Este formato ayuda a los ingenieros a empaquetar la unidad de imágenes dentro de una sonda, una herramienta de inspección portátil o un gabinete especialmente diseñado sin utilizar una fuente de luz separada en la punta.
El sensor CMOS GC5035 proporciona imágenes de 5 MP, mientras que el campo de visión diagonal de 82° equilibra la cobertura de la escena con la necesidad de inspeccionar áreas confinadas. Una profundidad de campo de 30 a 80 mm es adecuada para objetivos vistos a una distancia de trabajo moderada en lugar de una inspección macro por contacto directo o ultra cercana. Para otras estructuras mecánicas y diámetros, revisar la Gama de módulos de cámara para endoscopio integrados.
El sensor GC5035 proporciona al módulo la resolución necesaria para registrar el estado de la superficie, la posición de los componentes y otros detalles visibles durante la inspección. La calidad de imagen real también dependerá del modo de salida seleccionado, la configuración de la lente, la iluminación, la configuración del cable, el hardware del host y el software de visualización, por lo que la evaluación debe realizarse en el entorno del dispositivo final.

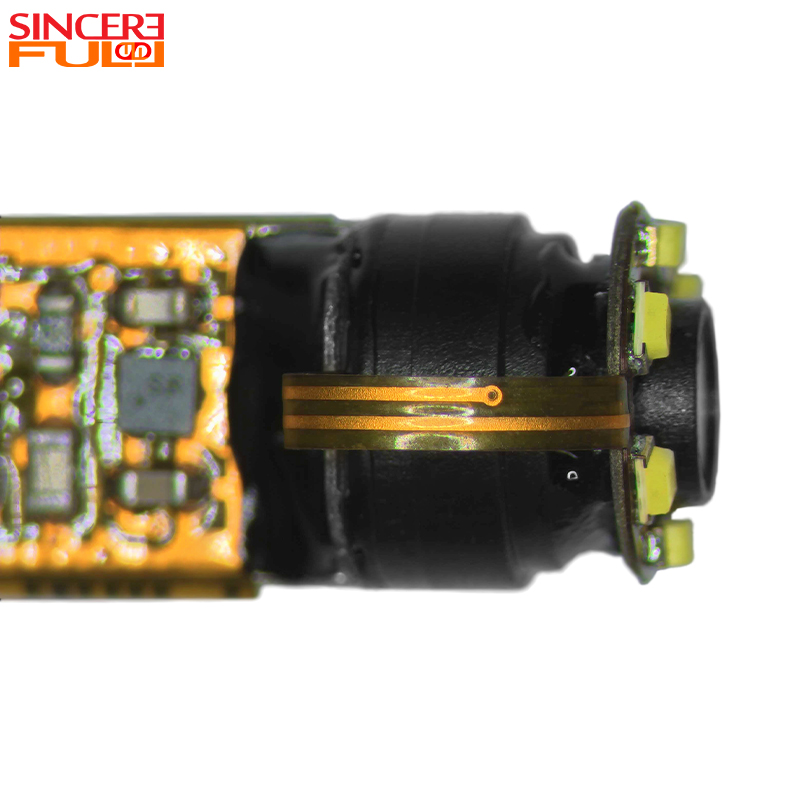

Se colocan seis LED blancos alrededor de la lente para iluminar las cavidades oscuras en el punto de captura. El diseño circular ayuda a distribuir la luz alrededor del área de visualización y reduce la dependencia de una luz punta externa. El brillo del LED es ajustable en las configuraciones compatibles; el método de control requerido y el rango operativo deben confirmarse antes del muestreo.
El campo de visión diagonal de 82° proporciona una vista útil del área circundante sin requerir un movimiento excesivo de la sonda. Dentro de la profundidad de campo especificada de 30 a 80 mm, la configuración óptica está destinada a mantener los objetivos a diferentes distancias con una claridad aceptable. Los objetos colocados más cerca que el límite cercano o más allá del límite lejano pueden requerir una lente o configuración de enfoque diferente.

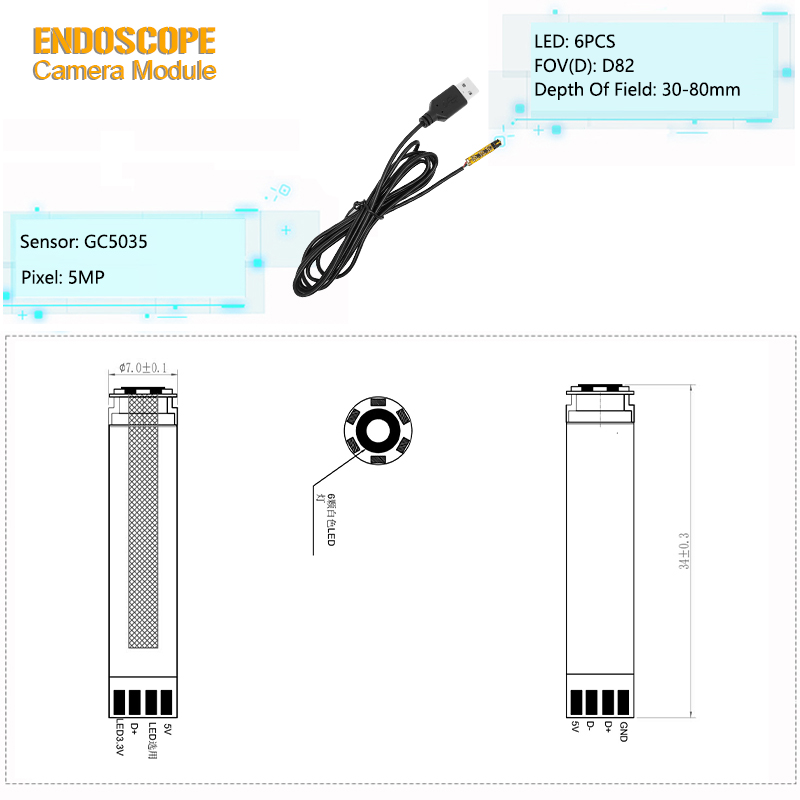

El plano dimensional especifica un diámetro máximo de cabeza de 7,0 ± 0,1 mm y una longitud total del módulo de 34 ± 0,3 mm. Estas dimensiones se deben utilizar al diseñar el tubo de acoplamiento, la ventana frontal, la estructura de retención y la salida del cable. Deje espacio para las tolerancias de montaje en lugar de diseñar el gabinete únicamente con el valor nominal de 7,0 mm.

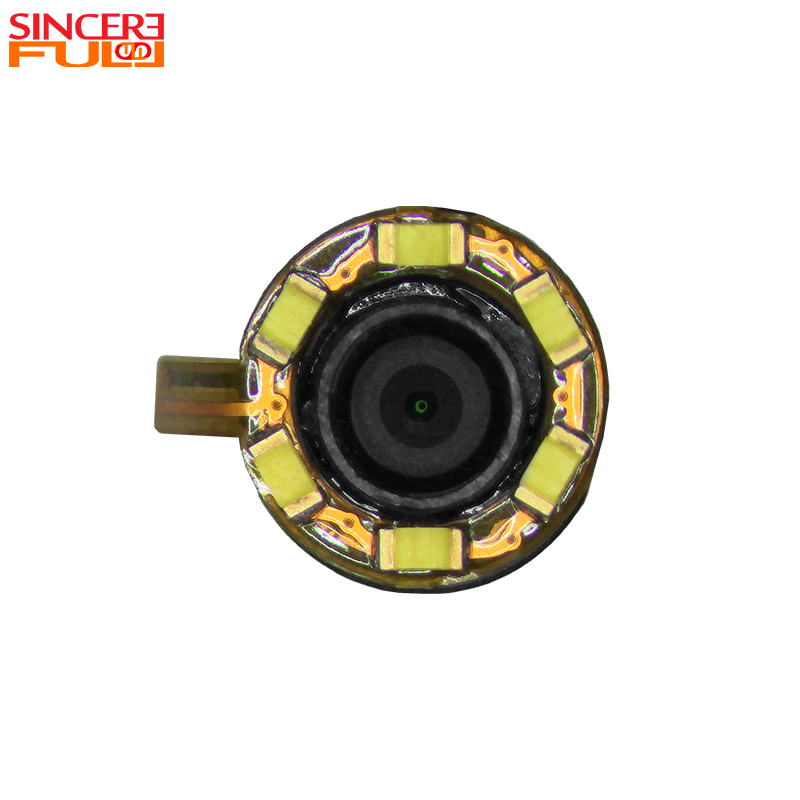

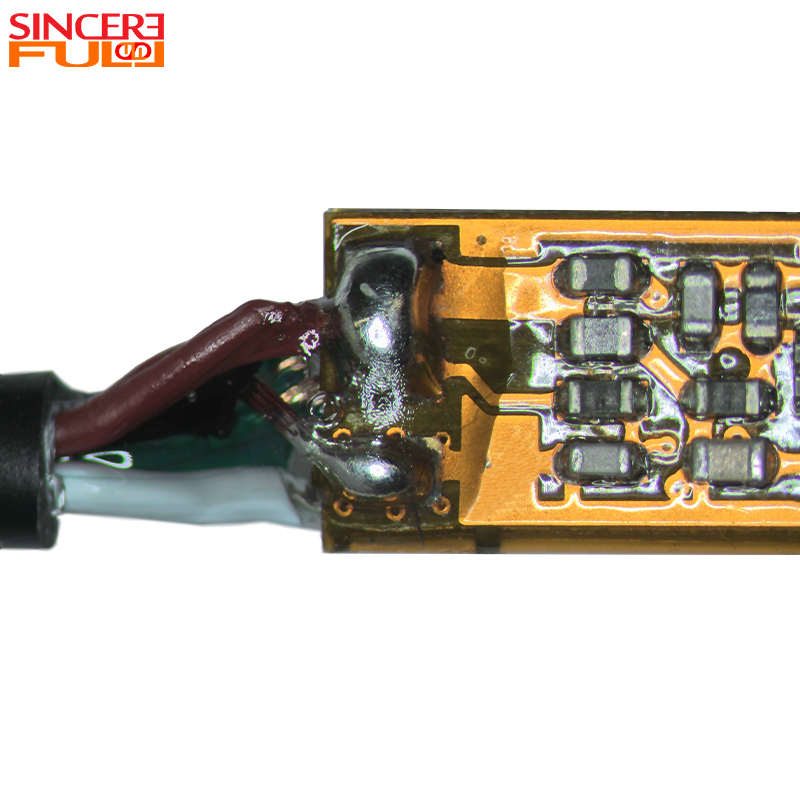

La vista frontal muestra seis LED dispuestos uniformemente alrededor de la lente central. En el extremo eléctrico, el dibujo identifica las conexiones de 5 V, D−, D+ y GND para la señal USB y la ruta de alimentación. La distribución final de pines, la longitud del cable y el tipo de conector deben confirmarse en el plano aprobado antes de comenzar con las herramientas o el ensamblaje del lote.
Artículo |
Especificación |
|---|---|
Modelo |
SF-SJN1050-USB |
Marca |
SINCERO PRIMERO |
Tipo de módulo |
Módulo de cámara endoscópica USB integrado |
Sensor de imagen |
Sensor CMOS GC5035 |
Resolución |
5 megapíxeles |
Abertura |
F2.8 |
Campo de visión diagonal |
82° |
Profundidad de campo |
30–80 mm |
Diámetro de la cabeza |
7,0 ± 0,1 mm |
Longitud del módulo |
34±0,3 mm |
Iluminación |
6 LED blancos frontales |
Control LED |
Ajustable en configuraciones compatibles |
Interfaz |
USB 2.0, UVC |
Conexiones USB |
5V, D-, D+, TIERRA |
Formatos de salida |
MJPEG/YUY2; confirmar la configuración de firmware aprobada |
Sistemas anfitriones |
Hosts Windows, macOS, Linux y Android compatibles con UVC; Se requieren pruebas del dispositivo de destino. |
Temperatura de trabajo indicada |
−20°C a 70°C |
Cumplimiento ambiental |
RoHS |
El cabezal compacto, los LED integrados y la conexión USB permiten evaluar el módulo para equipos de imágenes endoscópicas y otros dispositivos de visualización auxiliares. Es un componente de imágenes más que un dispositivo médico terminado. El fabricante del dispositivo es responsable de validar el rendimiento de la imagen, la seguridad eléctrica y térmica, los materiales en contacto con el paciente, los métodos de limpieza o esterilización, el software, la EMC y todos los requisitos reglamentarios específicos del mercado.
El módulo se puede integrar en equipos de inspección para visualizar superficies internas de tuberías, canales, carcasas y otras áreas de difícil acceso directo. La impermeabilización, la resistencia química y la protección contra impactos dependen de la carcasa final de la sonda y del diseño del sellado; Estas propiedades no deben asumirse únicamente desde el módulo de la cámara.
El cabezal de 7 mm puede admitir comprobaciones visuales dentro de conjuntos mecánicos, carcasas de equipos y puntos de acceso de mantenimiento donde el espacio disponible es limitado. La profundidad de campo de 30 a 80 mm es particularmente relevante cuando la superficie inspeccionada se encuentra varios centímetros delante de la cámara en lugar de directamente contra la lente.
Los desarrolladores de equipos pueden utilizar el módulo como entrada de imágenes compacta para prototipos, dispositivos de prueba, equipos de enseñanza y sistemas de visualización de aplicaciones específicas. El host de destino, el formato de la imagen, la ruta del cable y el control de iluminación deben fijarse durante la evaluación de la muestra.
La interfaz USB 2.0 UVC está destinada a simplificar la conexión a sistemas host compatibles sin un controlador de vídeo específico del producto. Sin embargo, la compatibilidad con UVC no elimina la necesidad de realizar pruebas a nivel de dispositivo. El comportamiento del controlador del host, el ancho de banda USB disponible, la longitud del cable, la estabilidad de la energía y la configuración del software pueden afectar la transmisión de video final.
Antes de la integración, confirme:
El sistema operativo y la plataforma de hardware de destino.
Resolución de imagen requerida, velocidad de fotogramas y formato de salida
Ancho de banda USB disponible y estabilidad de la fuente de alimentación
Longitud del cable, tendido del cable y tipo de conector
Requisitos de control y brillo del LED
Orientación de la imagen, ajuste de color y otras configuraciones de firmware
Si la arquitectura del host o la envoltura mecánica difieren de este modelo estándar, compare otros Opciones del módulo de cámara endoscópica USB antes de la selección final.
Un módulo de cámara debe aprobarse en el dispositivo real en lugar de seleccionarse únicamente a partir de la resolución del sensor. Para una revisión técnica eficiente, proporcione la aplicación objetivo, el diámetro del cabezal disponible, la distancia de trabajo, la plataforma principal, los requisitos de cable, las condiciones ambientales y el volumen de pedido esperado.
Detalle del proyecto |
Por qué es importante |
|---|---|
Dispositivo de destino y dibujo del gabinete |
Confirma que el cabezal de 7 mm, la longitud de 34 mm y la salida del cable se ajustan al diseño mecánico |
Distancia objetivo típica |
Verifica si la profundidad de campo de 30 a 80 mm coincide con la tarea de inspección |
Hardware host y sistema operativo |
Admite comprobaciones de compatibilidad de energía, ancho de banda y UVC |
Resolución y velocidad de fotogramas requeridas |
Determina el modo de salida y la configuración del firmware para evaluar. |
Longitud del cable y conector |
Afecta la estabilidad, el enrutamiento y el ensamblaje de la señal. |
Requisito de control LED |
Define el ajuste de brillo y el comportamiento operativo. |
Condiciones de temperatura, sellado y limpieza. |
Identifica necesidades de alojamiento, materiales y validación fuera del módulo básico. |
Cantidad de muestra y demanda prevista. |
Ayuda a planificar los requisitos de evaluación y producción. |
Dependiendo del proyecto, el equipo de ingeniería puede evaluar adaptaciones de cables, conectores, lentes, firmware y mecánicas. Un flujo de proyecto típico cubre la revisión de requisitos, la confirmación de dibujos y especificaciones, la preparación de muestras, las pruebas del lado del cliente y la producción después de que se apruebe la muestra aprobada.
SincereFull es una marca principal de módulos de cámara para endoscopios de SincereFirst, que ha trabajado en imágenes ópticas desde 1992. La gama de productos cubre configuraciones de módulos de cámara integradas, separadas, USB, inalámbricas, de desarrollo médico e industriales. Esto permite a los desarrolladores de equipos comparar un módulo estándar con una solución específica para un proyecto en lugar de imponer un diseño de cámara en cada aplicación.
El soporte puede incluir revisión de requisitos, selección de módulos, confirmación de planos, coordinación de muestras y transición a producción. Para una evaluación útil, la discusión de ingeniería debe comenzar con limitaciones mensurables como el diámetro, la distancia de visión, la interfaz, el cable, la iluminación y el entorno operativo.
Sí. El dibujo suministrado especifica un diámetro de cabeza de 7,0±0,1 mm. El gabinete de acoplamiento debe incluir un espacio libre de montaje adecuado y debe compararse con el plano de producción aprobado.
El módulo utiliza un sensor GC5035 de 5MP, pero la transmisión USB disponible depende del firmware, el formato de salida, la velocidad de fotogramas, el ancho de banda del host y el software aprobados. Indique la resolución y la velocidad de fotogramas requeridas cuando solicite una muestra para que se pueda confirmar el modo de salida.
El módulo está diseñado según el estándar USB Video Class y puede conectarse a hosts compatibles con Windows, macOS, Linux y Android. La compatibilidad aún debe probarse en la placa host, el puerto USB, la versión del sistema operativo y el software de aplicación exactos utilizados en el producto final.
No se debe asumir ninguna clasificación IP ni método de esterilización para el módulo básico. La impermeabilización y la resistencia a los procesos de limpieza o esterilización dependen de la carcasa terminada, la ventana de la lente, el adhesivo, el sello del cable y el diseño validado del dispositivo. Comparta el entorno previsto antes de solicitar una muestra.
La iluminación LED ajustable está disponible en configuraciones compatibles, pero el método de control depende del diseño eléctrico y del firmware. Confirme si el dispositivo final necesita brillo fijo, ajuste manual o control vinculado al software.
Estos elementos se pueden revisar como parte de un proyecto OEM. Proporcione la longitud del cable requerida, el dibujo del conector, la plataforma host, la orientación de la imagen y la configuración de salida preferida para que se pueda evaluar la viabilidad técnica antes del muestreo.
No. Es un componente de imágenes que se puede evaluar para su integración en equipos de visualización médicos o auxiliares. La seguridad a nivel del producto, el rendimiento clínico, la EMC, el software y el cumplimiento normativo siguen siendo responsabilidad del fabricante del dispositivo terminado. El cumplimiento ambiental de RoHS está incluido para el módulo.
Incluya la aplicación, el diámetro del gabinete, la distancia de trabajo, el sistema anfitrión, los requisitos de salida, el cable y el conector, la preferencia de control de LED, las condiciones ambientales, la cantidad de muestra y la demanda de producción estimada. También resulta útil un dibujo o una fotografía del dispositivo previsto.
Soporte de módulo de cámara OEM
Comparta sus requisitos de aplicación e integración con nuestro equipo. Revisaremos si el SF-SJN1050-USB estándar se adapta a su proyecto o si se debe evaluar una configuración personalizada.
