7 mm 5 MP GC5035 USB-endoscoopcameramodule met 6 LED's

Productoverzicht

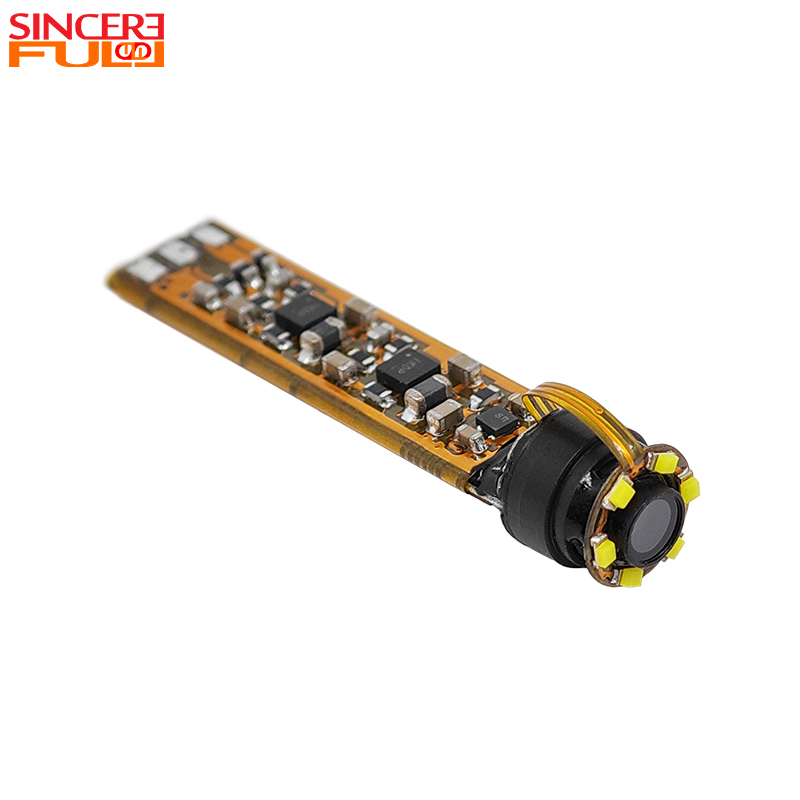

De SF-SJN1050-USB is een geïntegreerde USB-endoscoopcameramodule voor apparatuur die een compacte beeldkop en ingebouwde verlichting nodig heeft. De camera, lens en zes LED-array zijn gerangschikt in een cilindrische module met een diameter van 7,0 ± 0,1 mm en een lengte van 34 ± 0,3 mm. Dankzij dit formaat kunnen ingenieurs de beeldeenheid in een sonde, handinspectietool of speciaal gebouwde behuizing verpakken zonder een aparte lichtbron aan de punt te gebruiken.

De GC5035 CMOS-sensor biedt 5 MP beeldvorming, terwijl het diagonale gezichtsveld van 82° de dekking van de scène in evenwicht brengt met de noodzaak om besloten ruimtes te inspecteren. Een velddiepte van 30-80 mm is geschikt voor doelen die op een gemiddelde werkafstand worden bekeken, in plaats van direct contact of ultra-close macro-inspectie. Voor andere mechanische structuren en diameters, bekijk de assortiment geïntegreerde endoscoopcameramodules.

5MP-beeldvorming met zes LED-verlichting

De GC5035-sensor geeft de module de resolutie die nodig is om de toestand van het oppervlak, de positie van componenten en andere zichtbare details tijdens inspectie vast te leggen. De werkelijke beeldkwaliteit zal ook afhangen van de geselecteerde uitvoermodus, lensinstelling, verlichting, kabelconfiguratie, hosthardware en weergavesoftware, dus de evaluatie moet worden uitgevoerd in de uiteindelijke apparaatomgeving.

Rond de lens zijn zes witte LED's geplaatst om donkere holtes op het opnamepunt te verlichten. De cirkelvormige lay-out helpt het licht rond het kijkgebied te verspreiden en vermindert de afhankelijkheid van extern tiplicht. LED-helderheid is instelbaar op ondersteunde configuraties; de vereiste controlemethode en het werkingsbereik moeten vóór de bemonstering worden bevestigd.

Het diagonale gezichtsveld van 82° biedt een nuttig zicht op de omgeving zonder dat er overmatige bewegingen van de sonde nodig zijn. Binnen de gespecificeerde scherptediepte van 30-80 mm is de optische opstelling bedoeld om doelen op verschillende afstanden acceptabel helder te houden. Voorwerpen die dichterbij dan de nabije limiet of voorbij de verre limiet zijn geplaatst, vereisen mogelijk een andere lens- of focusconfiguratie.

Cilindrische camerakop van 7 mm

De maattekening specificeert een maximale kopdiameter van 7,0 ± 0,1 mm en een totale modulelengte van 34 ± 0,3 mm. Deze afmetingen moeten worden gebruikt bij het ontwerpen van de aansluitbuis, het voorraam, de keerconstructie en de kabeluitgang. Laat ruimte voor montagetoleranties in plaats van de behuizing alleen op de nominale waarde van 7,0 mm te ontwerpen.

Het vooraanzicht toont zes LED's die gelijkmatig rond de centrale lens zijn gerangschikt. Aan de elektrische kant identificeert de tekening 5V-, D−, D+ en GND-verbindingen voor het USB-signaal en het voedingspad. De definitieve pinout, kabellengte en connectortype moeten worden bevestigd op de goedgekeurde tekening voordat de gereedschaps- of batchmontage begint.

Productspecificaties

Toepassingen van endoscoopcameramodules

Ontwikkeling van beeldvorming in medische apparatuur

Dankzij de compacte kop, geïntegreerde LED's en USB-aansluiting kan de module worden geëvalueerd voor endoscopische beeldvormingsapparatuur en andere aanvullende visualisatieapparatuur. Het is eerder een beeldvormend onderdeel dan een afgewerkt medisch apparaat. De fabrikant van het apparaat is verantwoordelijk voor het valideren van de beeldprestaties, de elektrische en thermische veiligheid, materialen die in contact komen met de patiënt, reinigings- of sterilisatiemethoden, software, EMC en alle marktspecifieke wettelijke vereisten.

Industriële holte- en pijpleidinginspectie

De module kan worden geïntegreerd in inspectieapparatuur voor het bekijken van interne leidingoppervlakken, kanalen, behuizingen en andere moeilijk toegankelijke gebieden. Waterdichting, chemische bestendigheid en schokbescherming zijn afhankelijk van het uiteindelijke sondehuis en het afdichtingsontwerp; deze eigenschappen mogen niet alleen van de cameramodule worden afgeleid.

Interne machine-inspectie

De kop van 7 mm kan visuele controles ondersteunen in mechanische assemblages, apparatuurbehuizingen en onderhoudstoegangspunten waar de beschikbare ruimte beperkt is. De scherptediepte van 30-80 mm is vooral relevant wanneer het geïnspecteerde oppervlak enkele centimeters voor de camera ligt in plaats van direct tegen de lens.

Aangepaste beeldvorming en laboratoriumapparatuur

Apparatuurontwikkelaars kunnen de module gebruiken als compacte beeldinvoer voor prototypes, testopstellingen, lesapparatuur en toepassingsspecifieke visualisatiesystemen. De doelhost, het beeldformaat, de kabelroute en de verlichtingsregeling moeten tijdens de monsterevaluatie worden vastgesteld.

USB- en host-systeemintegratie

De USB 2.0 UVC-interface is bedoeld om de aansluiting op compatibele hostsystemen zonder productspecifieke videodriver te vereenvoudigen. UVC-ondersteuning neemt echter niet de noodzaak van testen op apparaatniveau weg. Het gedrag van de hostcontroller, de beschikbare USB-bandbreedte, de kabellengte, de stroomstabiliteit en de software-instellingen kunnen allemaal van invloed zijn op de uiteindelijke videostream.

Bevestig vóór de integratie:

• Het doelbesturingssysteem en hardwareplatform

• Vereiste beeldresolutie, framesnelheid en uitvoerformaat

• Beschikbare USB-bandbreedte en stabiliteit van de voeding

• Kabellengte, kabelgeleiding en connectortype

• LED-helderheid en besturingsvereisten

• Beeldoriëntatie, kleurafstemming en andere firmware-instellingen

Als de hostarchitectuur of mechanische envelop afwijkt van dit standaardmodel, vergelijk dan andere Opties voor USB-endoscoopcameramodule vóór definitieve selectie.

OEM-configuratie en monstervalidatie

Een cameramodule moet worden goedgekeurd in het daadwerkelijke apparaat en niet alleen op basis van de sensorresolutie worden geselecteerd. Voor een efficiënte technische beoordeling geeft u de doeltoepassing, beschikbare kopdiameter, werkafstand, hostplatform, kabelvereiste, omgevingsomstandigheden en verwacht ordervolume op.

Afhankelijk van het project kan het engineeringteam kabel-, connector-, lens-, firmware- en mechanische aanpassingen evalueren. Een typische projectstroom omvat het beoordelen van eisen, bevestiging van tekeningen en specificatie, monstervoorbereiding, testen aan de klantzijde en productie nadat het goedgekeurde monster is afgetekend.

Technische en productieondersteuning

SincereFull is een kernmerk voor endoscoopcameramodules onder SincereFirst, dat sinds 1992 actief is in optische beeldvorming. Het productassortiment omvat geïntegreerde, gescheiden, USB-, draadloze, medische ontwikkelings- en industriële cameramoduleconfiguraties. Hierdoor kunnen apparatuurontwikkelaars een standaardmodule vergelijken met een projectspecifieke oplossing in plaats van één camera-ontwerp in elke toepassing te forceren.

Ondersteuning kan het beoordelen van vereisten, moduleselectie, tekeningbevestiging, monstercoördinatie en overgang naar productie omvatten. Voor een bruikbare evaluatie moet de technische discussie beginnen met meetbare beperkingen zoals diameter, kijkafstand, interface, kabel, verlichting en gebruiksomgeving.

Veelgestelde vragen

Heeft de afmeting van 7 mm betrekking op het breedste deel van de camerakop?

Ja. De bijgeleverde tekening specificeert een kopdiameter van 7,0 ± 0,1 mm. De bijpassende behuizing moet voldoende montageruimte hebben en moet worden gecontroleerd aan de hand van de goedgekeurde productietekening.

Kan de module een volledige 5MP-stream via USB leveren?

De module maakt gebruik van een 5 MP GC5035-sensor, maar de beschikbare USB-stream is afhankelijk van de goedgekeurde firmware, het uitvoerformaat, de framesnelheid, de hostbandbreedte en de software. Geef bij het aanvragen van een voorbeeld de vereiste resolutie en framesnelheid op, zodat de uitvoermodus kan worden bevestigd.

Werkt het meteen met Windows of Android?

De module is ontworpen rond de USB Video Class-standaard en kan verbinding maken met compatibele Windows-, macOS-, Linux- en Android-hosts. Compatibiliteit moet nog steeds worden getest op het exacte hostbord, de USB-poort, de versie van het besturingssysteem en de applicatiesoftware die in het eindproduct wordt gebruikt.

Is de cameramodule waterdicht of geschikt voor sterilisatie?

Voor de kale module mag geen IP-classificatie of sterilisatiemethode worden aangenomen. Waterdichtheid en weerstand tegen reinigings- of sterilisatieprocessen zijn afhankelijk van de afgewerkte behuizing, het lensvenster, de lijm, de kabelafdichting en het gevalideerde apparaatontwerp. Deel de beoogde omgeving voordat u een monster aanvraagt.

Hoe wordt de helderheid van de zes LED's aangepast?

Instelbare LED-verlichting is beschikbaar op ondersteunde configuraties, maar de bedieningsmethode is afhankelijk van het elektrische ontwerp en het firmware-ontwerp. Bevestig of het uiteindelijke apparaat een vaste helderheid, handmatige aanpassing of softwaregekoppelde bediening nodig heeft.

Kunnen de kabel-, connector- of beeldinstellingen worden aangepast?

Deze artikelen kunnen worden beoordeeld als onderdeel van een OEM-project. Geef de vereiste kabellengte, connectortekening, hostplatform, beeldoriëntatie en gewenste uitvoerinstellingen op, zodat de technische haalbaarheid kan worden beoordeeld voordat er monsters worden genomen.

Is deze module een gecertificeerd medisch hulpmiddel?

Nee. Het is een beeldvormende component die kan worden geëvalueerd voor integratie in medische of aanvullende visualisatieapparatuur. Veiligheid op productniveau, klinische prestaties, EMC, software en naleving van de regelgeving blijven de verantwoordelijkheid van de fabrikant van het eindproduct. Voor de module wordt RoHS-milieuconformiteit vermeld.

Welke gegevens moeten in een offerteaanvraag worden vermeld?

Vermeld de toepassing, diameter van de behuizing, werkafstand, hostsysteem, uitgangsvereiste, kabel en connector, voorkeur voor LED-besturing, omgevingsomstandigheden, monsterhoeveelheid en geschatte productievraag. Een tekening of foto van het beoogde apparaat is ook nuttig.
