Módulo de câmera endoscópica USB 7mm 5MP GC5035 com 6 LEDs

Visão geral do produto

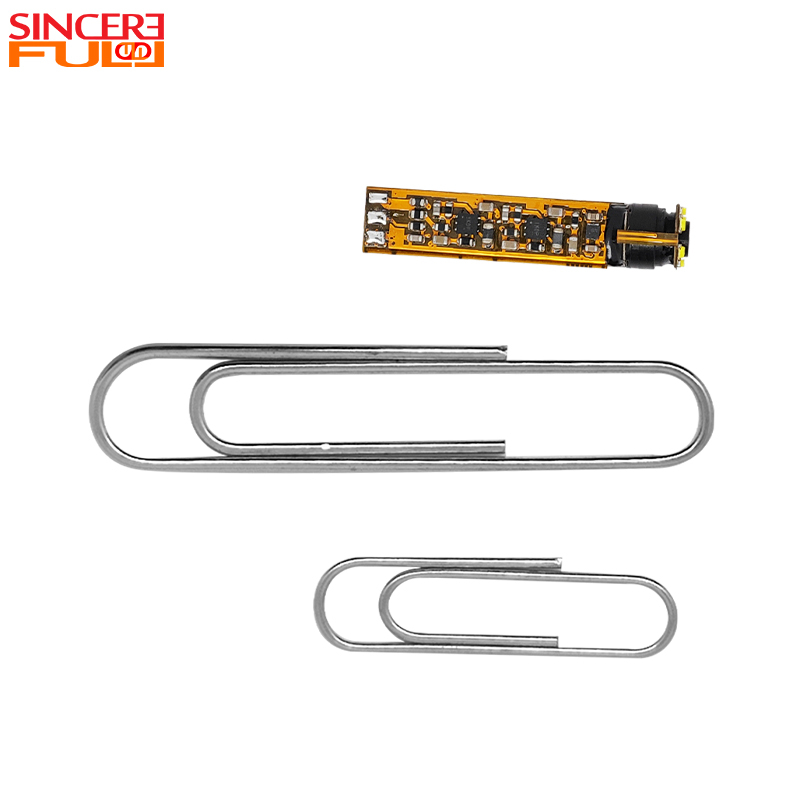

O SF-SJN1050-USB é um módulo de câmera endoscópica USB integrado para equipamentos que precisam de um cabeçote de imagem compacto e iluminação integrada. A câmera, a lente e o conjunto de seis LEDs estão dispostos em um módulo cilíndrico medindo 7,0±0,1 mm de diâmetro e 34±0,3 mm de comprimento. Esse formato ajuda os engenheiros a empacotar a unidade de imagem dentro de uma sonda, ferramenta de inspeção portátil ou gabinete especialmente desenvolvido, sem usar uma fonte de luz separada na ponta.

O sensor CMOS GC5035 fornece imagens de 5 MP, enquanto o campo de visão diagonal de 82° equilibra a cobertura da cena com a necessidade de inspecionar áreas confinadas. Uma profundidade de campo de 30 a 80 mm é adequada para alvos visualizados a uma distância de trabalho moderada, em vez de contato direto ou inspeção macro ultrapróxima. Para outras estruturas mecânicas e diâmetros, revise o gama de módulos de câmera endoscópica integrada.

Imagem de 5 MP com iluminação de seis LEDs

O sensor GC5035 fornece ao módulo a resolução necessária para registrar a condição da superfície, a posição do componente e outros detalhes visíveis durante a inspeção. A qualidade real da imagem também dependerá do modo de saída selecionado, configuração da lente, iluminação, configuração do cabo, hardware host e software de visualização, portanto a avaliação deve ser realizada no ambiente final do dispositivo.

Seis LEDs brancos estão posicionados ao redor da lente para iluminar cavidades escuras no ponto de captura. O layout circular ajuda a distribuir a luz pela área de visualização e reduz a dependência de uma luz externa. O brilho do LED é ajustável nas configurações suportadas; o método de controle necessário e a faixa operacional devem ser confirmados antes da amostragem.

O campo de visão diagonal de 82° fornece uma visão útil da área circundante sem exigir movimento excessivo da sonda. Dentro da profundidade de campo especificada de 30–80 mm, a configuração óptica destina-se a manter alvos a diferentes distâncias razoavelmente claros. Objetos colocados mais próximos do limite próximo ou além do limite distante podem exigir uma lente ou configuração de foco diferente.

Cabeça de câmera cilíndrica de 7 mm

O desenho dimensional especifica um diâmetro máximo da cabeça de 7,0±0,1mm e um comprimento total do módulo de 34±0,3mm. Estas dimensões devem ser usadas ao projetar o tubo correspondente, a janela frontal, a estrutura de retenção e a saída do cabo. Deixe espaço para tolerâncias de montagem em vez de projetar o gabinete apenas com o valor nominal de 7,0 mm.

A vista frontal mostra seis LEDs dispostos uniformemente em torno da lente central. Na extremidade elétrica, o desenho identifica conexões de 5V, D−, D+ e GND para o sinal USB e caminho de alimentação. A pinagem final, o comprimento do cabo e o tipo de conector devem ser confirmados no desenho aprovado antes do início da montagem do ferramental ou do lote.

Especificações do produto

Aplicações do módulo de câmera endoscópica

Desenvolvimento de imagens de dispositivos médicos

O cabeçote compacto, os LEDs integrados e a conexão USB permitem que o módulo seja avaliado para equipamentos de imagem endoscópica e outros dispositivos auxiliares de visualização. É um componente de imagem e não um dispositivo médico acabado. O fabricante do dispositivo é responsável pela validação do desempenho da imagem, da segurança elétrica e térmica, dos materiais de contato com o paciente, dos métodos de limpeza ou esterilização, do software, da EMC e de todos os requisitos regulamentares específicos do mercado.

Inspeção de cavidades industriais e tubulações

O módulo pode ser integrado em equipamentos de inspeção para visualização de superfícies internas de tubos, canais, alojamentos e outras áreas de difícil acesso direto. A impermeabilização, a resistência química e a proteção contra impactos dependem do alojamento final da sonda e do projeto de vedação; essas propriedades não devem ser assumidas apenas do módulo da câmera.

Inspeção Interna de Máquinas

O cabeçote de 7 mm pode suportar verificações visuais dentro de montagens mecânicas, caixas de equipamentos e pontos de acesso de manutenção onde o espaço disponível é limitado. A profundidade de campo de 30 a 80 mm é particularmente relevante quando a superfície inspecionada fica vários centímetros à frente da câmera, em vez de diretamente contra a lente.

Equipamento personalizado de imagem e laboratório

Os desenvolvedores de equipamentos podem usar o módulo como uma entrada de imagem compacta para protótipos, equipamentos de teste, equipamentos de ensino e sistemas de visualização específicos de aplicações. O host alvo, o formato da imagem, a rota do cabo e o controle de iluminação devem ser fixados durante a avaliação da amostra.

Integração USB e sistema host

A interface USB 2.0 UVC destina-se a simplificar a conexão a sistemas host compatíveis sem um driver de vídeo específico do produto. O suporte UVC, no entanto, não elimina a necessidade de testes no nível do dispositivo. O comportamento do controlador host, a largura de banda USB disponível, o comprimento do cabo, a estabilidade de energia e as configurações de software podem afetar o fluxo de vídeo final.

Antes da integração, confirme:

• O sistema operacional de destino e a plataforma de hardware

• Resolução de imagem, taxa de quadros e formato de saída necessários

• Largura de banda USB disponível e estabilidade da fonte de alimentação

• Comprimento do cabo, roteamento do cabo e tipo de conector

• Requisitos de brilho e controle do LED

• Orientação da imagem, ajuste de cores e outras configurações de firmware

Se a arquitetura do host ou o envelope mecânico diferir deste modelo padrão, compare outros Opções de módulo de câmera endoscópica USB antes da seleção final.

Configuração OEM e validação de amostra

Um módulo de câmera deve ser aprovado no dispositivo real, em vez de ser selecionado apenas pela resolução do sensor. Para uma revisão técnica eficiente, forneça a aplicação alvo, o diâmetro do cabeçote disponível, a distância de trabalho, a plataforma hospedeira, os requisitos do cabo, as condições ambientais e o volume de pedido esperado.

Dependendo do projeto, a equipe de engenharia pode avaliar cabos, conectores, lentes, firmware e adaptações mecânicas. Um fluxo de projeto típico abrange revisão de requisitos, confirmação de desenhos e especificações, preparação de amostras, testes do lado do cliente e produção após a aprovação da amostra aprovada.

Suporte de Engenharia e Fabricação

SincereFull é uma marca central de módulos de câmera endoscópica da SincereFirst, que trabalha em imagens ópticas desde 1992. A linha de produtos abrange configurações de módulos de câmera integrados, separados, USB, sem fio, de desenvolvimento médico e industriais. Isso permite que os desenvolvedores de equipamentos comparem um módulo padrão com uma solução específica do projeto, em vez de forçar um design de câmera em cada aplicação.

O suporte pode incluir revisão de requisitos, seleção de módulos, confirmação de desenho, coordenação de amostras e transição para produção. Para uma avaliação útil, a discussão de engenharia deve começar com restrições mensuráveis, como diâmetro, distância de visualização, interface, cabo, iluminação e ambiente operacional.

Perguntas frequentes

A dimensão de 7 mm refere-se à parte mais larga da cabeça da câmera?

Sim. O desenho fornecido especifica um diâmetro de cabeça de 7,0±0,1mm. O invólucro correspondente deve incluir espaço de montagem adequado e deve ser verificado em relação ao desenho de produção aprovado.

O módulo pode fornecer um fluxo completo de 5 MP via USB?

O módulo usa um sensor GC5035 de 5MP, mas o fluxo USB disponível depende do firmware aprovado, formato de saída, taxa de quadros, largura de banda do host e software. Indique a resolução e a taxa de quadros necessárias ao solicitar uma amostra para que o modo de saída possa ser confirmado.

Funcionará imediatamente com Windows ou Android?

O módulo foi projetado em torno do padrão USB Video Class e pode se conectar a hosts Windows, macOS, Linux e Android compatíveis. A compatibilidade ainda deve ser testada na placa host exata, na porta USB, na versão do sistema operacional e no software aplicativo usado no produto final.

O módulo da câmera é à prova d’água ou adequado para esterilização?

Nenhuma classificação IP ou método de esterilização deve ser assumido para o módulo vazio. A impermeabilização e a resistência aos processos de limpeza ou esterilização dependem do invólucro acabado, da janela da lente, do adesivo, da vedação do cabo e do design validado do dispositivo. Compartilhe o ambiente pretendido antes de solicitar uma amostra.

Como o brilho dos seis LEDs é ajustado?

A iluminação LED ajustável está disponível em configurações suportadas, mas o método de controle depende do design elétrico e do firmware. Confirme se o dispositivo final precisa de brilho fixo, ajuste manual ou controle vinculado ao software.

As configurações de cabo, conector ou imagem podem ser personalizadas?

Esses itens podem ser revisados ​​como parte de um projeto OEM. Forneça o comprimento do cabo necessário, o desenho do conector, a plataforma host, a orientação da imagem e as configurações de saída preferidas para que a viabilidade técnica possa ser avaliada antes da amostragem.

Este módulo é um dispositivo médico certificado?

Não. É um componente de imagem que pode ser avaliado para integração em equipamentos médicos ou auxiliares de visualização. A segurança ao nível do produto, o desempenho clínico, a EMC, o software e a conformidade regulamentar continuam a ser da responsabilidade do fabricante do dispositivo acabado. A conformidade ambiental RoHS está listada para o módulo.

Que informações devem ser incluídas em uma solicitação de orçamento?

Inclua a aplicação, diâmetro do gabinete, distância de trabalho, sistema host, requisitos de saída, cabo e conector, preferência de controle de LED, condições ambientais, quantidade de amostra e demanda estimada de produção. Um desenho ou foto do dispositivo pretendido também é útil.
