SF-SJN345
誠実第一

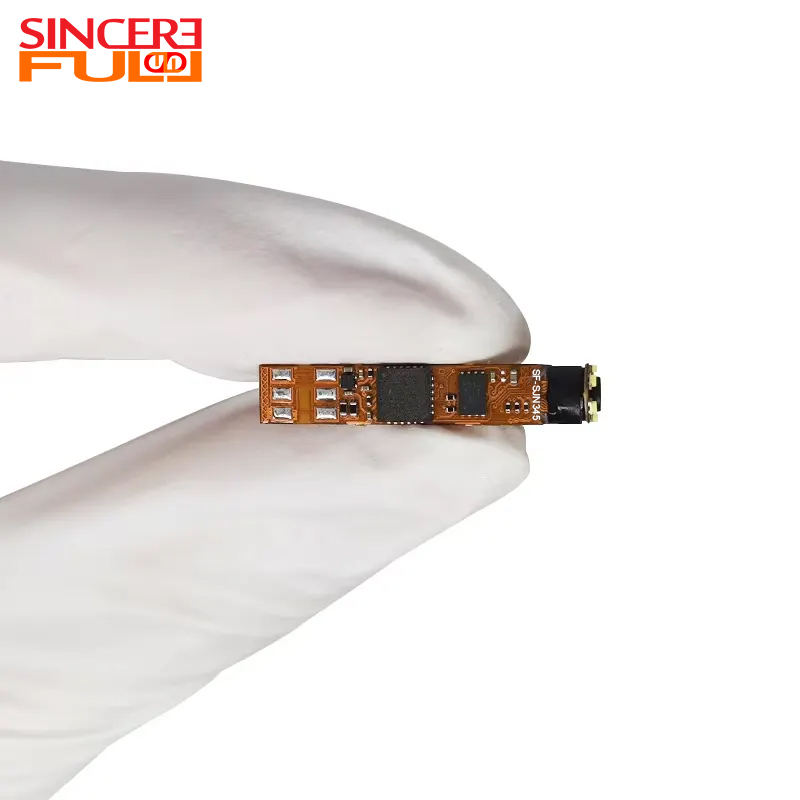

この 0.3MP USB 5 ピン インターフェイス BF20A6 CMOS センサー内視鏡カメラ モジュールは、限られた空間内での視覚検査要件向けに特別に設計されています。その主な設計目的は、狭く囲まれた環境での画像取得の課題に対処することです。 BF20A6 センサーを搭載し、0.3MP のベースライン画像解像度を実現し、補助照明源として 6 個の高輝度 LED を統合して、自然光が入り込まないパイプや空洞の内部でも鮮明な画像情報を確実にキャプチャします。構造的には、モジュールはリジッドフレックス PCB テクノロジーを採用しており、本体の直径は 4.5 mm (ご要望に応じて 5.0 mm 仕様も可能) に正確に制御されており、局所的な補強のために 0.2 mm の鋼板が追加されています。データ送信と電源供給は、USB 5 ピン インターフェイスを通じて行われます。このモジュールは主にパイプや空洞などの密閉空間内での画像取得を目的としており、さまざまな内視鏡検査装置の視覚要件に適合します。 |
 |
1.小型化された設計: 超小型の直径により、精密機器内の極めて狭いパイプや微小なキャビティへの進入が物理的に可能となり、サイズが大きすぎるために従来の内視鏡プローブが使用できないアプリケーションの問題点に効果的に対処します。
2.統合照明: モジュールには 6 つのマイクロ LED が統合されており、感光素子に安定した十分な照明を提供し、画像の明るさとコントラストを確保します。
3.標準化されたインターフェイス: 信号と電力の伝送にユニバーサル USB 5 ピン インターフェイスを利用し、プラグ アンド プレイ機能を提供します。
製品名 |
0.3MP 内視鏡カメラモジュール |
特徴 |
マイクロ内視鏡カメラモジュール |
ピクセル |
1.6um*1.6um |
センサー |
BF20A6センサー |
直径 |
4.5mmまたは5mm |
インタフェース |
USB2.0 |
視野 |
72° |
コネクタ |
USB 5PIN |
F.NO |
2.8 |
保証 |
10年 |
1.産業用パイプラインの非破壊検査： さまざまな水道管、ガス管、石油管の内部状態の評価に適用されます。詰まりの位置を特定し、溶接の品質を評価し、内壁の腐食や亀裂を特定するために使用され、パイプラインのメンテナンスと修理の直視証拠を提供します。
2.精密電子機器および機械の内部検査: エンジン ブロック、油圧バルブ ブロック、精密機器ベース内の深い穴や空洞の内部観察が可能です。エレクトロニクス分野では、基板裏面のはんだ接合状態やコネクタの接触状態の検査に使用されます。
3.建築構造物や家電製品の内部調査： 壁開口後の内部配管ルーティングの検証や改修時の埋設状況の確認に適しています。また、故障診断や異物の回収のために、エアコンのダクト、給湯器のタンク、洗濯機のドラムの中間層、その他の家電製品の内部にまで侵入することもできます。
4.限られた医療および獣医療における補助的用途: 口腔や外耳道などの表面の自然空洞を観察する可能性を秘めています。獣医学では、動物の口腔や外耳道の問題を検査したり、異物除去などの簡単な処置を支援したりするために使用できます。
よくある質問
1. モジュールのインターフェースのタイプは何ですか?
一般的なインターフェイスには、USB3.0、HDMI、SDI などが含まれます。産業シナリオでは PoE 電源インターフェイスが使用される場合があり、医療機器は複数統合された専用の医用画像インターフェイスです。
2. 内視鏡カメラモジュールの解像度の一般的な仕様は何ですか?
主流の解像度には 720p、1080p、4K などが含まれます。医療グレードのモジュールは通常、診断精度を確保するために 1080p 以上を必要としますが、産業用モジュールは需要に応じてコストを削減するためにより低い解像度を選択する場合があります。超高解像度モジュール (4K など) は、主に精密手術や科学研究で使用されます。
3. モジュールの視野 (FOV) は使用効果にどのように影響しますか?
視野角によって画像化範囲が決まります。広角は広い範囲を観察するのに適していますが、エッジが歪む場合があります。狭い角度では、より焦点の合った画像が得られます。選択は、一般的に使用される 70° ～ 90° のバランスのとれた視野と詳細などの腹腔鏡手術などのアプリケーション シナリオに基づいて行う必要があります。
