SF-SJN345
Sincèrement

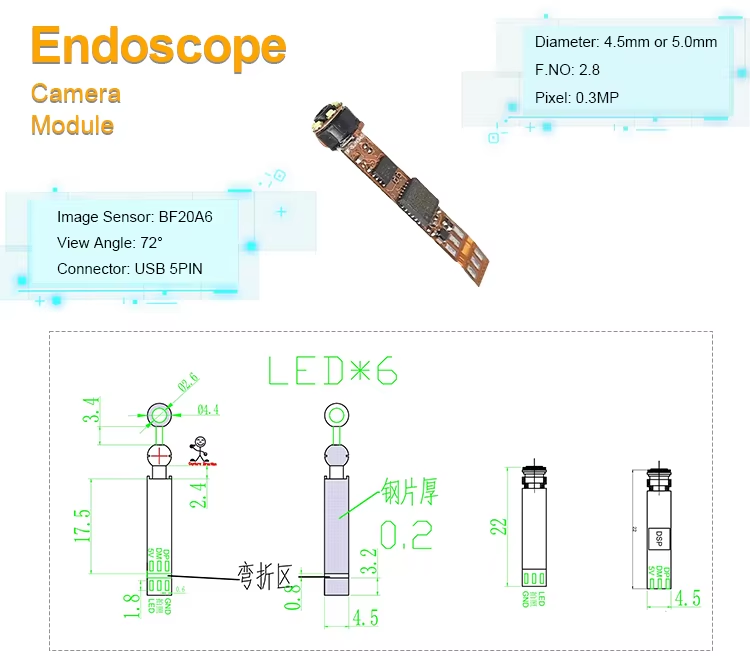

Ce module de caméra endoscopique à capteur CMOS BF20A6 à interface USB à 5 broches de 0,3 MP est spécialement conçu pour les exigences d'inspection visuelle dans les espaces confinés. Son principal objectif de conception est de relever les défis de l’acquisition d’images dans des environnements étroits et clos. Doté du capteur BF20A6, il offre une résolution d'imagerie de base de 0,3 MP et intègre 6 LED haute luminosité comme sources d'éclairage supplémentaires pour garantir une capture d'informations d'image claire à l'intérieur de tuyaux ou de cavités dépourvues de lumière naturelle. Structurellement, le module utilise la technologie PCB Rigid-Flex, avec un diamètre de corps principal contrôlé avec précision à 4,5 mm (spécifications de 5,0 mm disponibles sur demande), complété par une tôle d'acier de 0,2 mm pour un renforcement localisé. La transmission des données et l'alimentation électrique s'effectuent via une interface USB à 5 broches. Le module est principalement destiné à l'acquisition d'images dans des espaces clos tels que des tuyaux et des cavités, en s'adaptant aux exigences visuelles de divers équipements d'inspection endoscopique. |
 |
1.Conception miniaturisée : le diamètre ultra-petit offre une possibilité physique d'entrer dans des tuyaux et des cavités extrêmement étroites à l'intérieur d'instruments de précision, résolvant ainsi efficacement les problèmes d'application où les sondes endoscopiques traditionnelles ne peuvent pas être utilisées en raison de leur taille excessive.
2.Éclairage intégré : le module intègre 6 micro LED, fournissant un éclairage stable et suffisant pour l'élément photosensible, assurant ainsi la luminosité et le contraste de l'image.
3.Interface standardisée : utilise une interface USB universelle à 5 broches pour la transmission du signal et de la puissance, offrant une fonctionnalité plug-and-play.
Nom du produit |
Module de caméra endoscopique 0,3 MP |
Caractéristiques |
Module de caméra micro-endoscope |
Pixels |
1,6um*1,6um |
Capteur |
Capteur BF20A6 |
Diamètre |
4,5 mm ou 5 mm |
Interface |
USB2.0 |
Champ de vision |
72° |
Connecteur |
USB 5 broches |
F. NON |
2.8 |
Garantie |
10 ans |
1.Inspection non destructive des pipelines industriels : appliquée à l'évaluation de l'état interne de diverses conduites d'eau, conduites de gaz et conduites de pétrole. Utilisé pour localiser les blocages, évaluer la qualité des soudures, identifier la corrosion et les fissures des parois internes, fournissant ainsi des preuves pour l'entretien et la réparation des pipelines.
2.Inspection à l'intérieur de l'électronique et des machines de précision : permet l'observation interne des trous ou cavités profonds dans les blocs moteurs, les blocs de soupapes hydrauliques et les bases d'instruments de précision. Dans le domaine de l'électronique, il peut être utilisé pour inspecter l'état des joints de soudure à l'arrière des cartes de circuits imprimés et l'état des contacts des connecteurs.
3.Exploration interne des structures de bâtiments et des appareils électroménagers : convient pour vérifier le routage interne des canalisations après les ouvertures des murs et pour vérifier les situations d'encastrement pendant la rénovation. Il peut également détecter les conduits de climatisation, les réservoirs de chauffe-eau, les intercalaires de tambour de machine à laver et d'autres intérieurs d'appareils pour le diagnostic de pannes ou la récupération de corps étrangers.
4.Applications auxiliaires dans les soins médicaux et vétérinaires limités : Peut potentiellement observer des cavités naturelles superficielles telles que la cavité buccale et le conduit auditif. En médecine vétérinaire, il peut être utilisé pour examiner les problèmes de la bouche ou du conduit auditif chez les animaux, ou pour faciliter des procédures simples comme l'élimination d'un corps étranger.
FAQ
1. Quels sont les types d’interfaces du module ?
Les interfaces courantes incluent USB3.0, HDMI, SDI, etc. Les scénarios industriels peuvent utiliser des interfaces d'alimentation PoE, et les dispositifs médicaux sont des interfaces d'images médicales dédiées multi-intégrées.
2. Quelles sont les spécifications communes de la résolution du module de caméra d'endoscope ?
Les résolutions courantes incluent 720p, 1080p, 4K, etc. Les modules de qualité médicale nécessitent généralement plus de 1080p pour garantir la précision du diagnostic, tandis que les modules industriels peuvent choisir des résolutions inférieures pour réduire les coûts en fonction de la demande. Les modules à ultra haute résolution (comme le 4K) sont principalement utilisés en chirurgie de précision ou en recherche scientifique.
3. Comment le champ de vision (FOV) du module affecte-t-il l'effet d'utilisation ?
L'angle du champ de vision détermine la plage d'imagerie. Le grand angle convient à l’observation d’une zone étendue, mais le bord peut être déformé. Les angles étroits offrent une image plus ciblée. La sélection doit être basée sur le scénario d'application, tel que la chirurgie laparoscopique couramment utilisée, champ de vision et de détails équilibrés de 70° à 90°.
