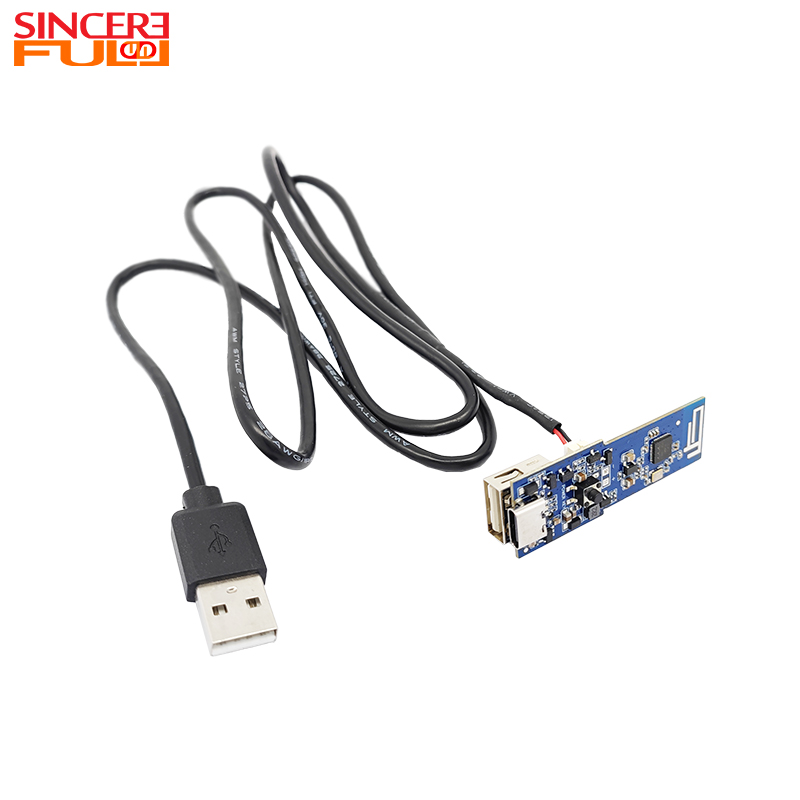

SF-C0115USB-D2.8-PRO V1.2 D105
תחילה בכנות

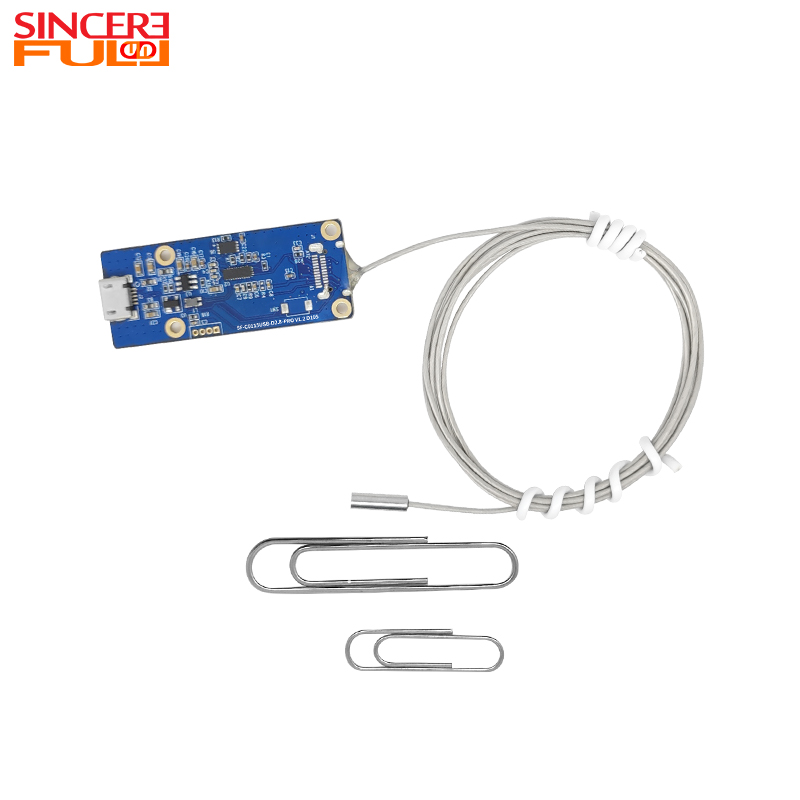

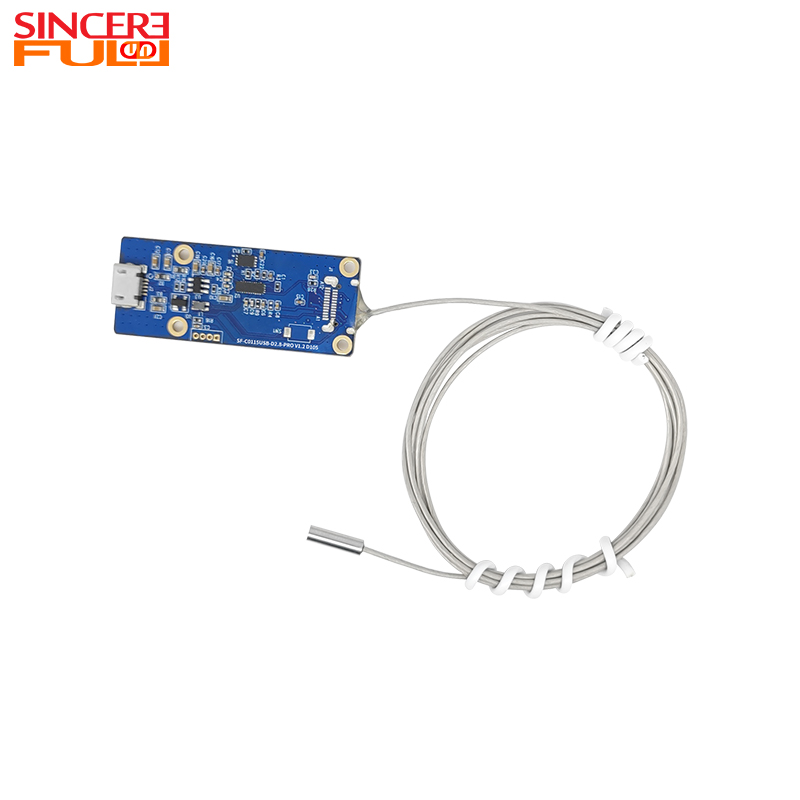

מודול מצלמה נפרד בקוטר 2.8 מ'מ USB2.0 ממשק UVC Protocol Driver עם זווית רחבה של אנדוסקופ מאמץ מבנה נפרד של ריתוך תיל ושרוול פלדה עגול לחיזוק, מצויד בפרוטוקול USB2.0 UVC נטול דרייבר. עם מאקרו ייעודי של 3-50 מ'מ וזווית רחבה של 105° כיתרונות הליבה שלו, הוא תוכנן במיוחד לבדיקה ויזואלית בחללים קטנים במיוחד, במרחקים קרובים ובסביבות חשוכות. הבדיקה הקטנה במיוחד שלו בגודל 2.8±0.05 מ'מ, יחד עם שרוול פלדה עגול, לא רק מבטיחה חוסן מבני אלא גם יכולה להתרחב בקלות לתוך צינורות זעירים, מרווחים צרים ואזורים אחרים שאינם נגישים לציוד קונבנציונלי. העיצוב האופטי הייעודי למיקוד מאקרו של 3-50 מ'מ, בשילוב עם אורך מוקד של 0.5 מ'מ וצמצם F4.5, יכולים להבטיח בהירות הדמיה מטווח קרוב, עם עיוות נשלט בטווח של -10%, ורזולוציית 240×320@30fps מתאימה לצרכי הזיהוי האנדוסקופי. ממשק ה-Mini USB, בשילוב עם בקרת SPI ואספקת כוח LED עצמאית, שומרת לעצמה 4 נורות מילוי LED לבנות, שיכולות להסתגל בצורה גמישה לפעולות בסביבה חשוכה. פרוטוקול ה-UVC המובנה מממש גישה מרובת פלטפורמות מהירה ופלט ישיר ללא נהגים של תמונות בפורמט YUV/MJPEG, תואם לתקני RoHS, מאזן קומפקטיות, פרקטיות ונוחות, ומהווה את הרכיב המועדף לזיהוי אנדוסקופי בתרחישים זעירים שונים.
|
![]() |
בדיקה בקוטר קטן במיוחד: קוטר חיצוני 2.8±0.05 מ'מ, מחוזק בשרוול פלדה עגול, משפר מאוד את הנגישות של צינורות זעירים ורווחים צרים.
אופטיקה מקרו-ספציפית: טווח מיקוד ייעודי של 3-50 מ'מ, המבטיח בהירות הדמיה בטווח הקרוב, מתאים לצרכים אנדוסקופיים.
פלט ישיר ללא מנהלי USB: פרוטוקול UVC מובנה, אין צורך בהתקנת מנהלי התקנים, מה שמאפשר גישה מרובת פלטפורמות מהירה ותפעול קל.
אור מילוי ניתן להגדרה: שומר 4 נוריות LED לבנות, התאמה גמישה לסביבות חשוכות ומשפרת ביעילות את איכות הדמיה באור נמוך.
זיהוי אנדוסקופי מיקרו-ערוץ: יכול לשמש עבור צינורות זעירים, חורים עמוקים וכו'. עם הבדיקה הקטנה במיוחד והעיצוב החזק שלו, הוא יכול לממש תצפית חזותית של המצב הפנימי.
2. זיהוי רכיבי דיוק: יכול לשמש לבדיקת מיקרו חלקים ומפרקי הלחמה של שבבים. עם האופטיקה המאקרו שלו, הוא יכול לזהות במדויק פגמים מטווח קרוב.
3. חקר רפואי זעיר פולשני: ניתן להתאים עם מכשירים זעיר פולשניים קטנים. עם גודלו הקומפקטי וההדמיה הברורה, הוא יכול לשמש כיחידת הדמיה לטווח קרוב.
4. ציוד זיהוי נייד: ניתן לשילוב באנדוסקופים כף יד ומכשירי זיהוי מיקרו. עם תכונותיו ללא מנהלי התקנים והקומפקטיות, הוא יכול לשמש כמודול הדמיה הליבה.

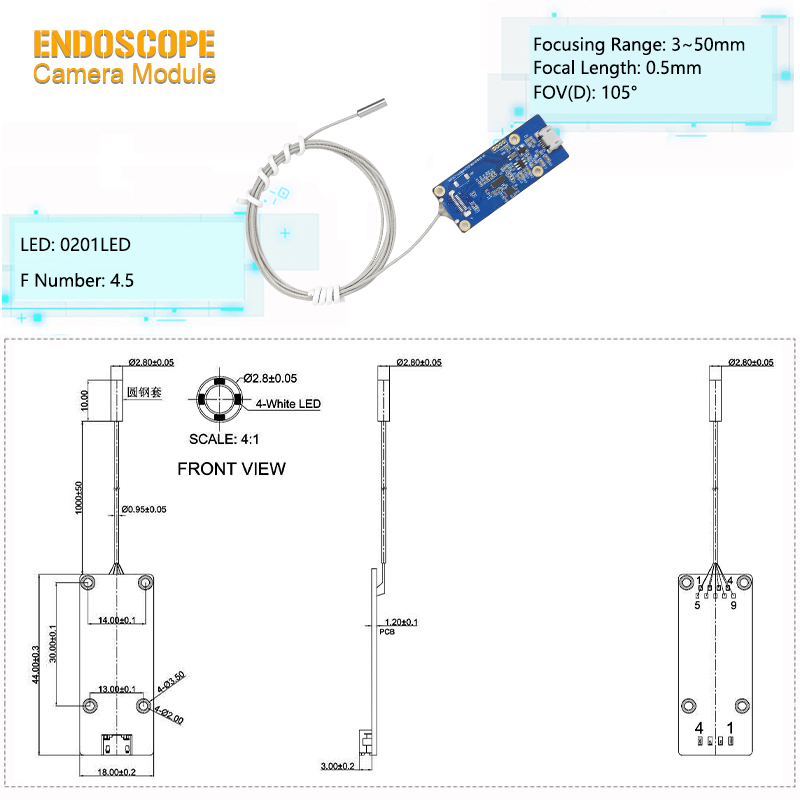

פרמטרים טכניים ◢
שם המוצר |
מודול מצלמה אנדוסקופ CMOS |
חיישן תמונה |
חיישן CMOS |
פיקסל |
0.08MP |
טווח מיקוד |
3-50 מ'מ |
אורך מוקד |
0.5 מ'מ |
F לא |
4.5 |
סוג מוצר |
מודול מצלמת אנדוסקופ |
Led |
0201 לד |
עיוות טלוויזיה |
<-10% |
תכונה |
חיישן CMOS מודול מצלמה אנדוסקופ |
השתמש בכבלים נגד כיפוף עם חיזוקי צמה מתכת. הימנע מכיפופים חדים במהלך השימוש ועטוף סלילים בקוטר העולה על 10 ס'מ לאחסון. ביישומים תעשייתיים, שקול להוסיף צינורות קפיצים מגנים להקלה על המתחים.
עבור בדיקות צנרת נפוצים כבלים של 10-30 מטר. לעתים קרובות הם כוללים שכבת מתיחה Kevlar ומחברים אטומים למים, המבטיחים עמידות כימית והעברת תמונה בזמן אמת למרות שימוש למרחקים ארוכים.
המודול עומד בתקני עמיד למים IP68 ויכול לסבול עיקור קיטור ב-134°C. חומר הדיור שלו עמיד בפני לחץ וטמפרטורה גבוהים. בעוד מודולים רפואיים מציעים תאימות מלאה לעיקור, גרסאות תעשייתיות עשויות לבחור בעמידות בסיסית להתזה.
הוא כולל עדשת זווית רחבה במיוחד של 105° בשילוב עם אורך מוקד קצר במיוחד של 0.5 מ'מ. אפילו במרחק המיקוד המינימלי של 3 מ'מ, הוא יכול לכסות בבירור שטח גדול ל'תצפית פנורמית מקרבה', תוך ביטול התאמות חוזרות של עדשות והגברת יעילות הבדיקה.

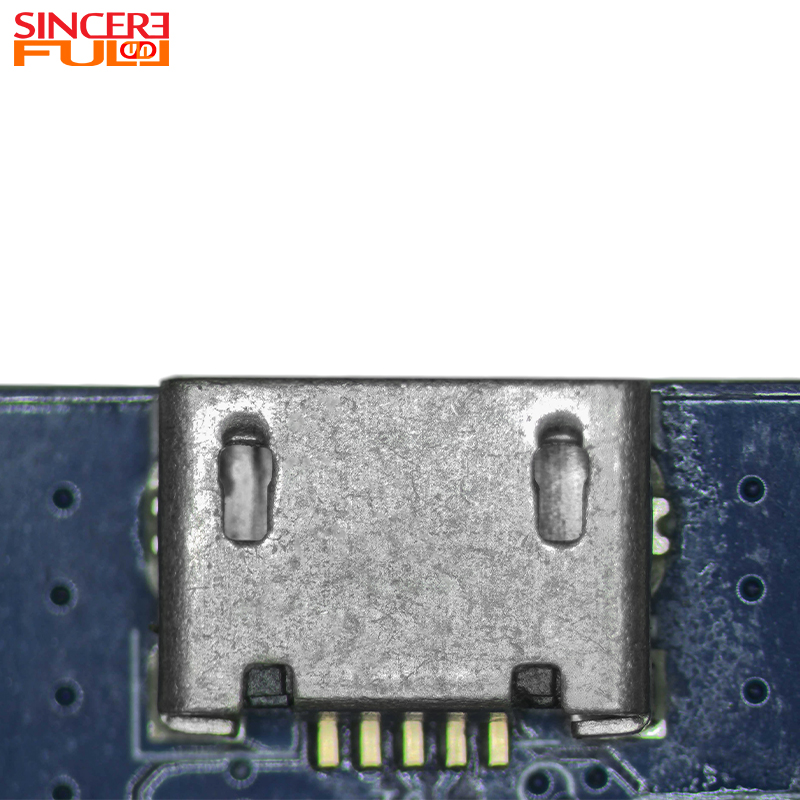

הוא תומך בפרוטוקול UVC, המאפשר פונקציונליות הכנס והפעל עם מערכות מיינסטרים (Windows, Linux, Android, MacOS) ללא מנהלי התקנים נוספים. העיצוב המופרד מאפשר גם סידור גמיש של העדשה ולוח הבקרה כדי להתאים לחללי התקנה.

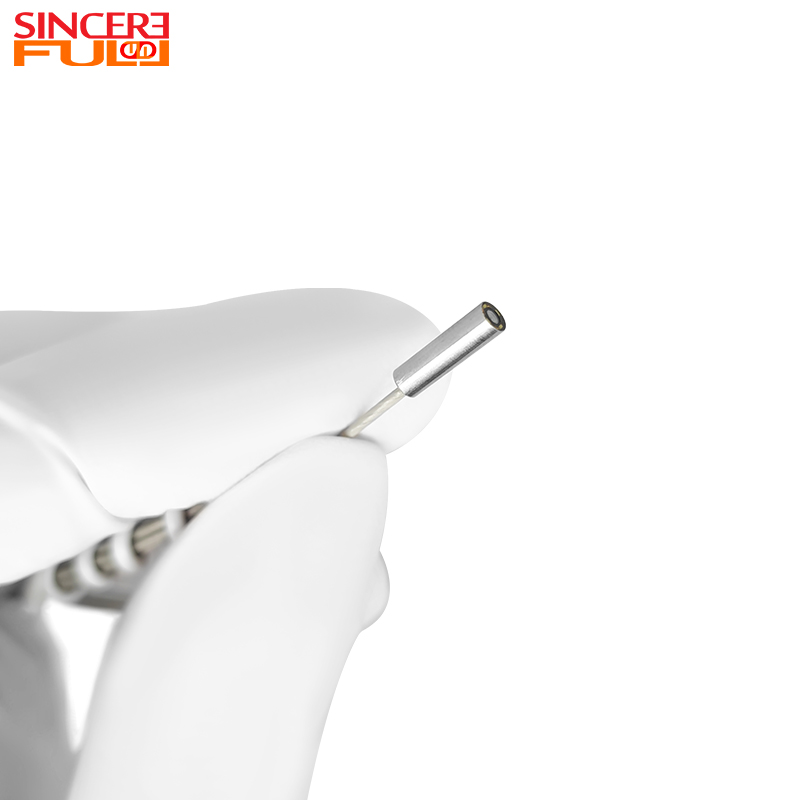

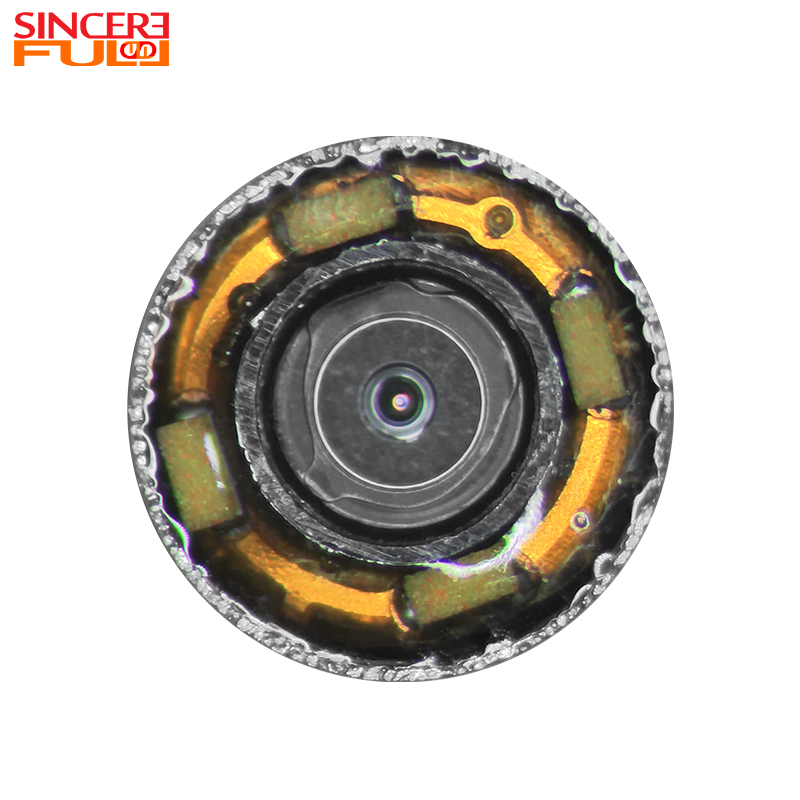

לעדשה בקוטר 2.8 מ'מ יש מעטפת פלדה חיצונית לעמידות בפני התנגשויות קלות וחיכוך, בתוספת עמידות בפני אבק ומים IP67. הוא גם משלב 4 נורות מילוי LED מסוג 0201 כדי להבטיח הדמיה בהירה בחללים חשוכים או בצינורות.
האם המודול תומך במיקוד מדויק, ומה לגבי איכות תמונה?
