SF-C0115USB-D2.8-PRO V1.2 D105
ИСКРЕННЕЕ

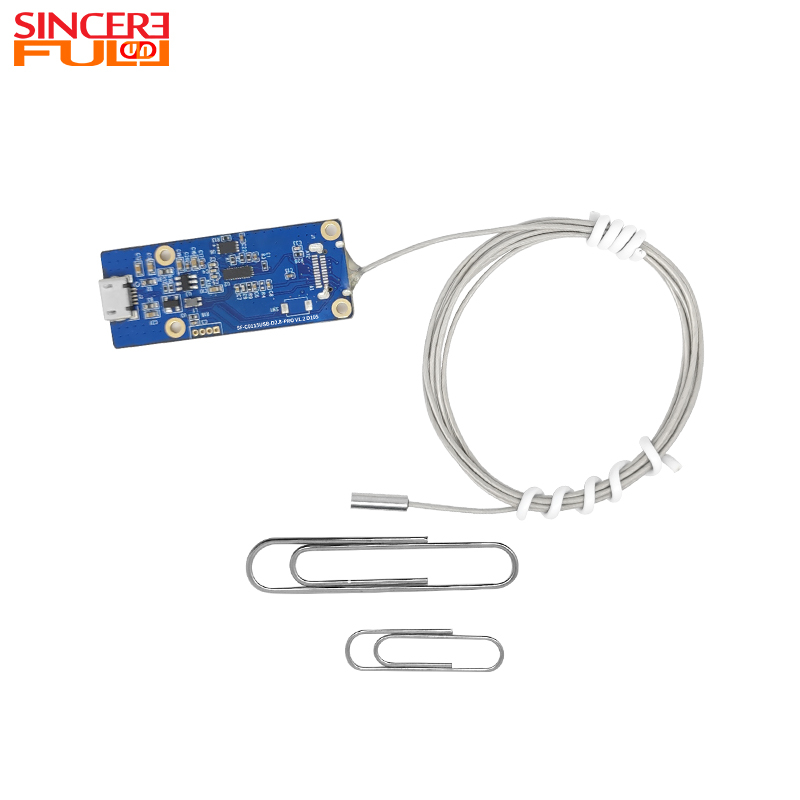

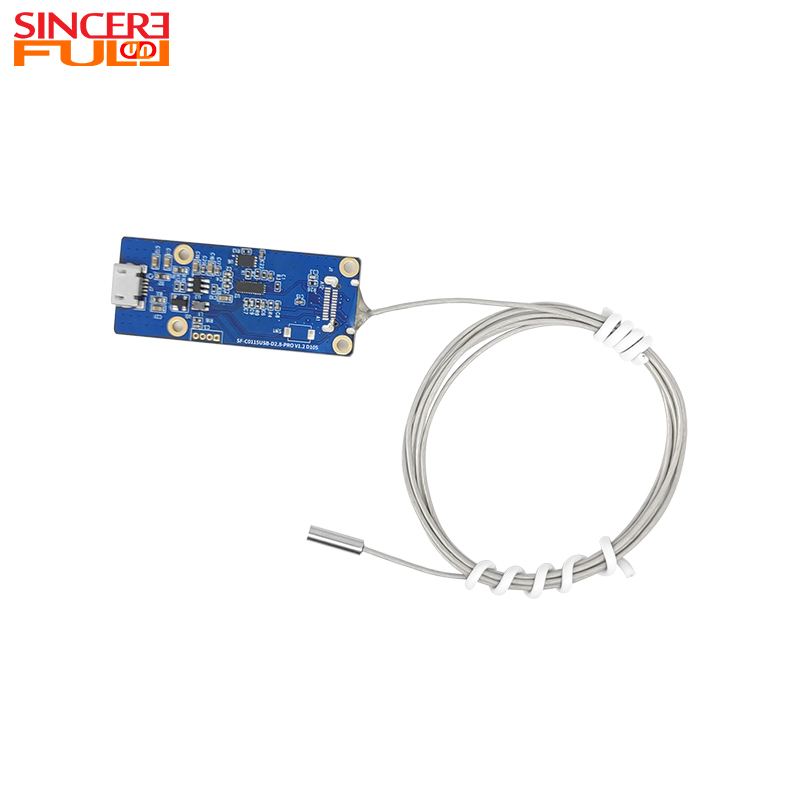

Этот модуль широкоугольной эндоскопической камеры диаметром 2,8 мм с отдельным интерфейсом USB2.0, не требующий драйвера протокола UVC, имеет отдельную конструкцию для сварки проволоки и круглую стальную втулку для армирования, оснащенный протоколом USB2.0 UVC без драйвера. Благодаря специальному макросъемке 3–50 мм и широкому углу обзора 105° в качестве основных преимуществ он специально разработан для визуального контроля в очень маленьких пространствах, на близких расстояниях и в темноте. Его сверхмалый зонд диаметром 2,8±0,05 мм в сочетании с круглой стальной гильзой не только обеспечивает прочность конструкции, но также может легко проникать в крошечные трубы, узкие зазоры и другие области, недоступные для обычного оборудования. Специальная оптическая конструкция для макрофокусировки 3–50 мм в сочетании с фокусным расстоянием 0,5 мм и диафрагмой F4,5 может стабильно обеспечивать четкость изображения на близком расстоянии с контролем искажений в пределах -10%, а разрешение 240 × 320 при 30 кадрах в секунду адаптируется к потребностям эндоскопического обнаружения. Интерфейс Mini USB в сочетании с управлением SPI и независимым источником питания светодиодов резервирует 4 заполняющих светодиода белого цвета, которые могут гибко адаптироваться к работе в темноте. Встроенный протокол UVC обеспечивает быстрый многоплатформенный доступ и прямой вывод изображений формата YUV/MJPEG без драйверов, соответствующий стандартам RoHS, сочетающий в себе компактность, практичность и удобство, и является предпочтительным компонентом для эндоскопического обнаружения в различных небольших сценариях.
|
 |
Зонд сверхмалого диаметра: внешний диаметр 2,8±0,05 мм, усилен круглой стальной втулкой, что значительно улучшает доступ к крошечным трубам и узким зазорам.
Макроспецифическая оптика: специальный диапазон фокусировки 3–50 мм, стабильно обеспечивающий четкость изображения с близкого расстояния, подходящий для эндоскопических нужд.

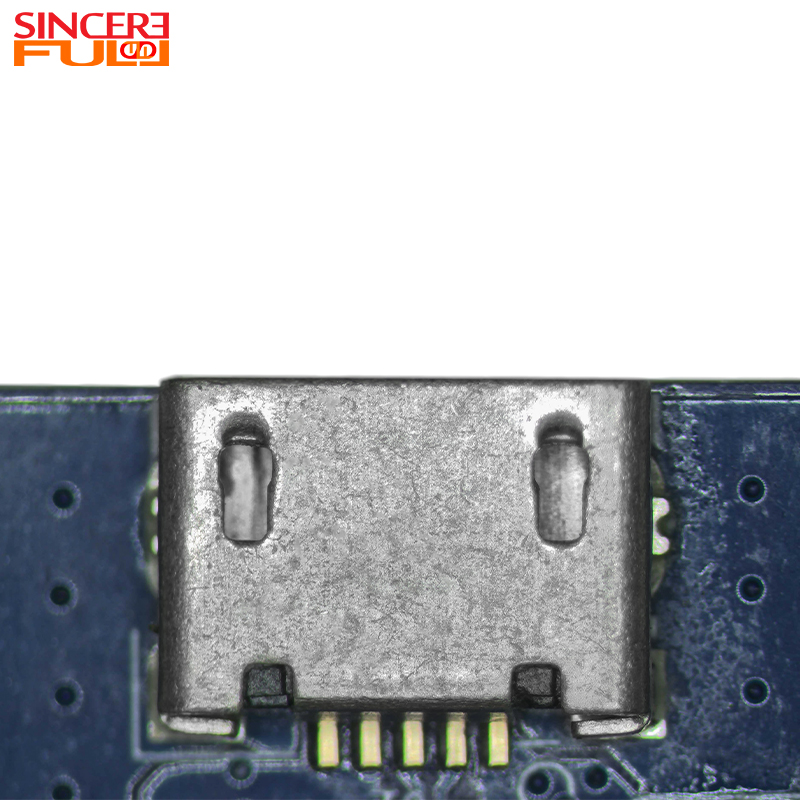

Прямой вывод USB без драйверов: встроенный протокол UVC, установка драйверов не требуется, что обеспечивает быстрый доступ к нескольким платформам и простоту эксплуатации.
Настраиваемая заполняющая подсветка: резервирует 4 белых светодиода, которые гибко адаптируются к темноте и эффективно улучшают качество изображения при слабом освещении.
1. Микроканальное эндоскопическое обнаружение: может использоваться для крошечных трубопроводов, глубоких отверстий и т. д. Благодаря сверхмалому зонду и прочной конструкции он может осуществлять визуальное наблюдение за внутренним состоянием.
2. Точное обнаружение компонентов: может использоваться для проверки микродеталей и паяных соединений чипов. Благодаря макрооптике он может точно обнаруживать дефекты на близком расстоянии.
3. Минимально инвазивное медицинское исследование: может сочетаться с небольшими минимально инвазивными инструментами. Благодаря своим компактным размерам и четкому изображению он может служить в качестве устройства визуализации ближнего действия.
4. Портативное оборудование для обнаружения: может быть интегрировано в портативные эндоскопы и микроинструменты для обнаружения. Благодаря компактным функциям, не требующим драйверов, он может служить основным модулем обработки изображений.
Технические параметры ◢
Название продукта |
Модуль камеры эндоскопа CMOS |
Датчик изображения |
КМОП-сенсор |
Пиксель |
0,08 МП |
Диапазон фокусировки |
3-50 мм |
Фокусное расстояние |
0,5 мм |
Ф НЕТ |
4.5 |
Тип продукта |
Модуль камеры эндоскопа |
Вел |
0201 Светодиод |
Телевизионные искажения |
<-10% |
Особенность |
Модуль камеры эндоскопа с датчиком CMOS |
Используйте устойчивые к изгибу кабели с усиленной металлической оплеткой. Избегайте резких изгибов во время использования и при хранении обертывайте катушки диаметром более 10 см. При промышленном применении рассмотрите возможность добавления защитных пружинных трубок для снятия натяжения.
Для обследования трубопроводов обычно используются кабели длиной 10–30 метров. Они часто включают в себя эластичный слой из кевлара и водонепроницаемые разъемы, обеспечивающие химическую стойкость и передачу изображения в реальном времени, несмотря на использование на большие расстояния.
Модуль соответствует стандартам водонепроницаемости IP68 и может выдерживать стерилизацию паром при температуре 134°C. Материал корпуса выдерживает высокое давление и температуру. В то время как медицинские модули обеспечивают полную совместимость с стерилизацией, промышленные версии могут иметь базовую защиту от брызг.
Он оснащен сверхширокоугольным объективом с углом обзора 105° и сверхкоротким фокусным расстоянием 0,5 мм. Даже при минимальном расстоянии фокусировки 3 мм он может четко охватить большую площадь для «панорамного наблюдения с близкого расстояния», устраняя необходимость повторной регулировки объектива и повышая эффективность контроля.
Он поддерживает протокол UVC, обеспечивая функциональность Plug-and-Play с основными системами (Windows, Linux, Android, MacOS) без дополнительных драйверов. Раздельная конструкция также позволяет гибко размещать объектив и панель управления в соответствии с пространством установки.
Объектив диаметром 2,8 мм имеет внешнюю стальную оболочку, обеспечивающую устойчивость к незначительным столкновениям и трению, а также защиту от пыли и воды по стандарту IP67. Он также оснащен 4 заполняющими светодиодными лампами типа 0201 для обеспечения яркого изображения в темных полостях или трубопроводах.
Поддерживает ли модуль точную фокусировку и как насчет качества изображения?
