SF-C0115USB-D2.8-PRO V1.2 D105
Sincèrement
Ce module de caméra endoscopique grand angle sans pilote avec interface USB2.0 séparée de 2,8 mm de diamètre adopte une structure de soudage par fil séparée et un manchon rond en acier pour le renforcement, équipé du protocole sans pilote USB2.0 UVC. Avec une macro dédiée de 3 à 50 mm et un grand angle de 105° comme principaux avantages, il est spécialement conçu pour l'inspection visuelle dans des espaces extrêmement petits, à courte distance et dans des environnements sombres. Sa sonde ultra-petite de 2,8 ± 0,05 mm associée à un manchon rond en acier garantit non seulement la robustesse structurelle, mais peut également facilement s'étendre dans de minuscules tuyaux, des espaces étroits et d'autres zones inaccessibles aux équipements conventionnels. La conception optique de focalisation macro dédiée de 3 à 50 mm, combinée à une distance focale de 0,5 mm et une ouverture F4,5, peut garantir de manière stable une clarté d'imagerie à courte portée, avec une distorsion contrôlée dans une plage de -10 %, et une résolution de 240 × 320 à 30 ips s'adapte aux besoins de détection endoscopique. L'interface Mini USB, combinée au contrôle SPI et à l'alimentation LED indépendante, réserve 4 lumières de remplissage LED blanches, qui peuvent s'adapter de manière flexible aux opérations dans un environnement sombre. Le protocole UVC intégré permet un accès multiplateforme rapide et une sortie directe sans pilote d'images au format YUV/MJPEG, conforme aux normes RoHS, équilibrant compacité, praticité et commodité, et constitue le composant préféré pour la détection endoscopique dans divers scénarios minuscules.
|
 |

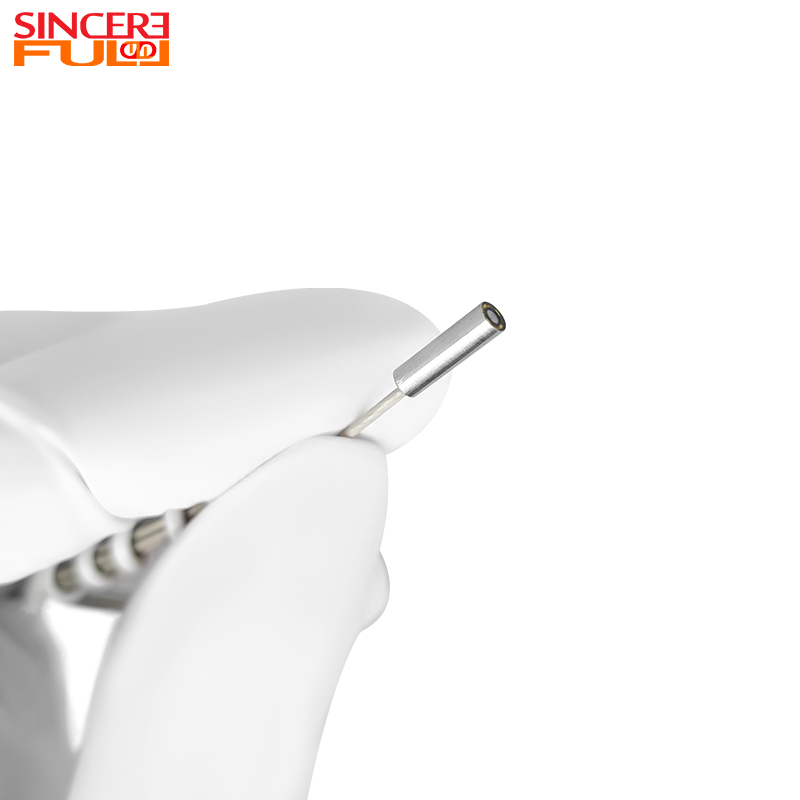

Sonde de très petit diamètre : diamètre extérieur de 2,8 ± 0,05 mm, renforcée par un manchon rond en acier, améliorant considérablement l'accessibilité des petits tuyaux et des espaces étroits.
Optique macro-spécifique : plage de mise au point dédiée de 3 à 50 mm, garantissant de manière stable une clarté d'imagerie à courte portée, adaptée aux besoins endoscopiques.
Sortie directe sans pilote USB : protocole UVC intégré, aucune installation de pilote requise, permettant un accès multiplateforme rapide et une utilisation facile.
Lumière d'appoint configurable : réserve 4 LED blanches, s'adaptant de manière flexible aux environnements sombres et améliorant efficacement la qualité d'image en faible luminosité.
1. Détection endoscopique à micro-canaux : peut être utilisée pour les petits pipelines, les trous profonds, etc. Avec sa sonde ultra-petite et sa conception robuste, il peut réaliser une observation visuelle de l'état interne.
2. Détection de composants de précision: peut être utilisé pour l'inspection des micro-pièces et des joints de soudure de puces. Grâce à son optique macro, il peut détecter avec précision les défauts à courte portée.
3. Exploration médicale mini-invasive : peut être associée à de petits instruments mini-invasifs. Grâce à sa taille compacte et à son imagerie claire, il peut servir d'unité d'imagerie à courte portée.
4. Équipement de détection portable : peut être intégré aux endoscopes portables et aux instruments de micro-détection. Grâce à ses fonctionnalités compactes et sans pilote, il peut servir de module d’imagerie principal.
Paramètres techniques ◢
Nom du produit |
Module de caméra endoscopique CMOS |
Capteur d'image |
Capteur CMOS |
Pixels |
0,08MP |
Plage de mise au point |
3-50mm |
Distance focale |
0,5 mm |
F NON |
4.5 |
Type de produit |
Module de caméra endoscopique |
Dirigé |
0201 LED |
Distorsion TV |
<-10% |
Fonctionnalité |
Module de caméra d'endoscope à capteur CMOS |
Utiliser des câbles anti-flexion avec renforts en tresse métallique. Évitez les courbures aiguës pendant l'utilisation et enveloppez les bobines d'un diamètre supérieur à 10 cm pour le stockage. Dans les applications industrielles, envisagez d'ajouter des tubes à ressort de protection pour soulager la traction.
Pour les inspections de pipelines, des câbles de 10 à 30 mètres sont courants. Ils comprennent souvent une couche de traction en Kevlar et des connecteurs étanches, garantissant la résistance chimique et la transmission d'images en temps réel malgré une utilisation sur de longues distances.
Le module est conforme aux normes d'étanchéité IP68 et peut supporter une stérilisation à la vapeur à 134°C. Le matériau de son boîtier résiste aux pressions et températures élevées. Alors que les modules médicaux offrent une compatibilité totale avec la stérilisation, les versions industrielles peuvent opter pour une résistance de base aux éclaboussures.
Il est doté d'un objectif ultra grand angle de 105° associé à une focale ultra-courte de 0,5 mm. Même à la distance de mise au point minimale de 3 mm, il peut clairement couvrir une vaste zone pour une « observation panoramique de proximité », éliminant les réglages répétés de l'objectif et améliorant l'efficacité de l'inspection.

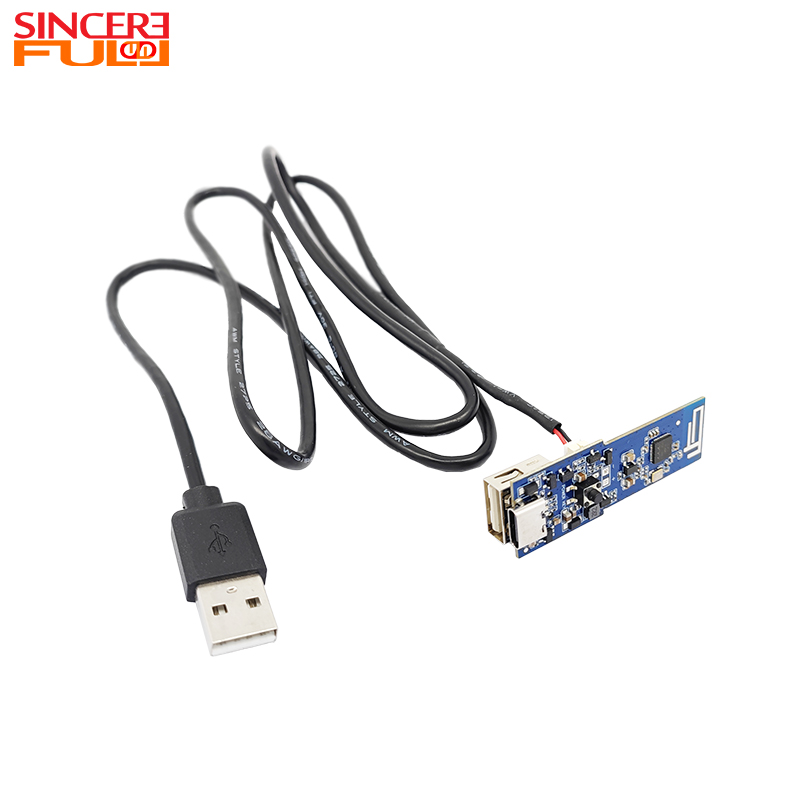

Il prend en charge le protocole UVC, permettant une fonctionnalité plug-and-play avec les systèmes grand public (Windows, Linux, Android, MacOS) sans pilotes supplémentaires. La conception séparée permet également une disposition flexible de l'objectif et du panneau de commande pour s'adapter aux espaces d'installation.

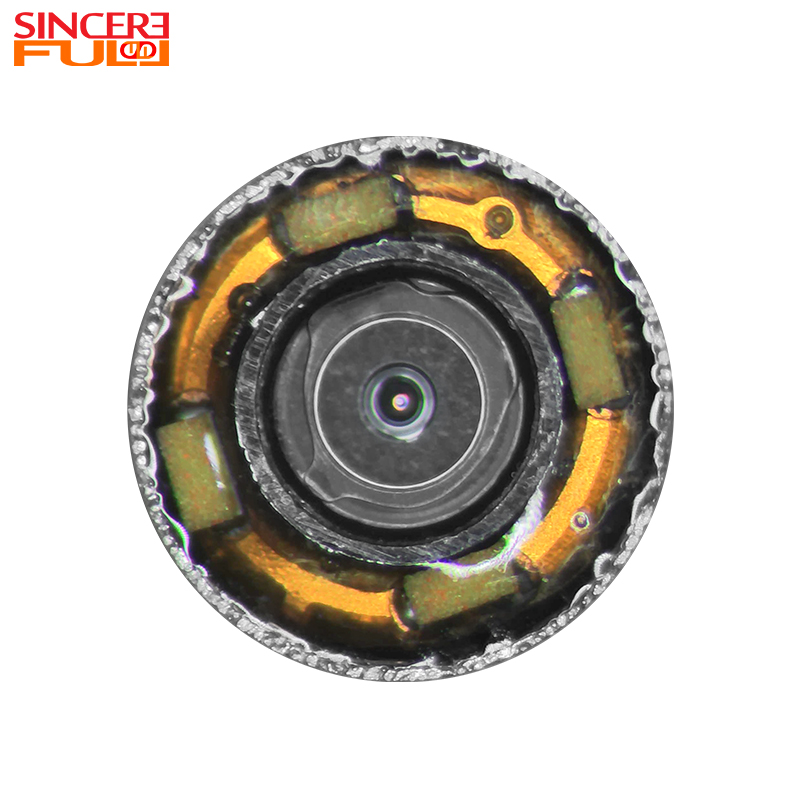

L'objectif de 2,8 mm de diamètre est doté d'une coque extérieure en acier pour une résistance aux collisions et aux frottements mineurs, ainsi qu'une résistance à la poussière et à l'eau IP67. Il intègre également 4 lumières de remplissage LED de type 0201 pour garantir une image lumineuse dans les cavités ou les pipelines sombres.
Le module prend-il en charge une mise au point précise, et qu'en est-il de la qualité de l'image ?
