Módulo de endoscopio de vista lateral gran angular OV9734 de 1MP

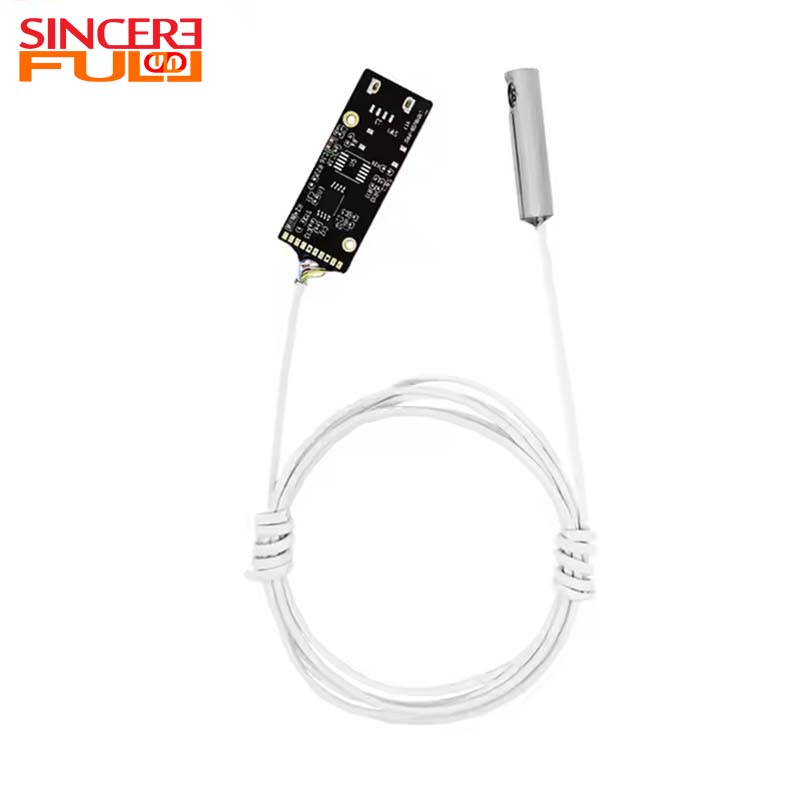

Este es un módulo de cámara endoscópica de inspección de vista lateral de gran angular con sensor micro OV9734 de 1MP. Equipado con el sensor OV9734 y combinado con un exquisito diseño estructural, su diámetro total se controla a tan solo 6 mm, lo que le permite penetrar fácilmente en varios espacios estrechos para completar las tareas de inspección. En términos de campo de visión, el módulo ofrece tres ángulos de campo diagonales seleccionables: 95°, 110° y 140°, que se pueden cambiar de manera flexible según los requisitos de campo de visión de diferentes escenarios de inspección. Ya sea centrándose en detalles locales o capturando escenas de gran alcance, puede adaptarse de manera eficiente. El módulo adopta un diseño de lente de enfoque fijo, con una profundidad de campo estable que oscila entre 10 mm y 100 mm. No es necesario realizar ajustes frecuentes del enfoque y se pueden presentar detalles claros de los objetos dentro de este rango, lo que mejora eficazmente la eficiencia de la inspección. Al mismo tiempo, el módulo está equipado con 4 luces de relleno LED de brillo ajustable. Incluso en entornos de inspección con poca iluminación, la claridad del campo de visión se puede mejorar ajustando el brillo de la luz de relleno, evitando la omisión de detalles clave de inspección debido a una luz insuficiente. En términos de salida de imágenes, el módulo puede capturar imágenes de manera estable con una resolución de 1280 × 720 y generar videos sin problemas a una velocidad de cuadros de 30 fps. Las imágenes son claras y sin tartamudeos, lo que permite una reproducción precisa del estado real del objeto inspeccionado. Además, el módulo presenta un rendimiento a prueba de agua de nivel IP67, lo que le permite hacer frente a entornos de inspección húmedos, ricos en agua o incluso sumergidos en agua por períodos breves. Ya sea en escenarios médicos que impliquen contacto con fluidos corporales o inspección de tuberías industriales en ambientes húmedos, puede mantener un funcionamiento estable, demostrando una excelente durabilidad y adaptabilidad. Es una opción confiable para diversas tareas de inspección de precisión.

Ventaja del producto

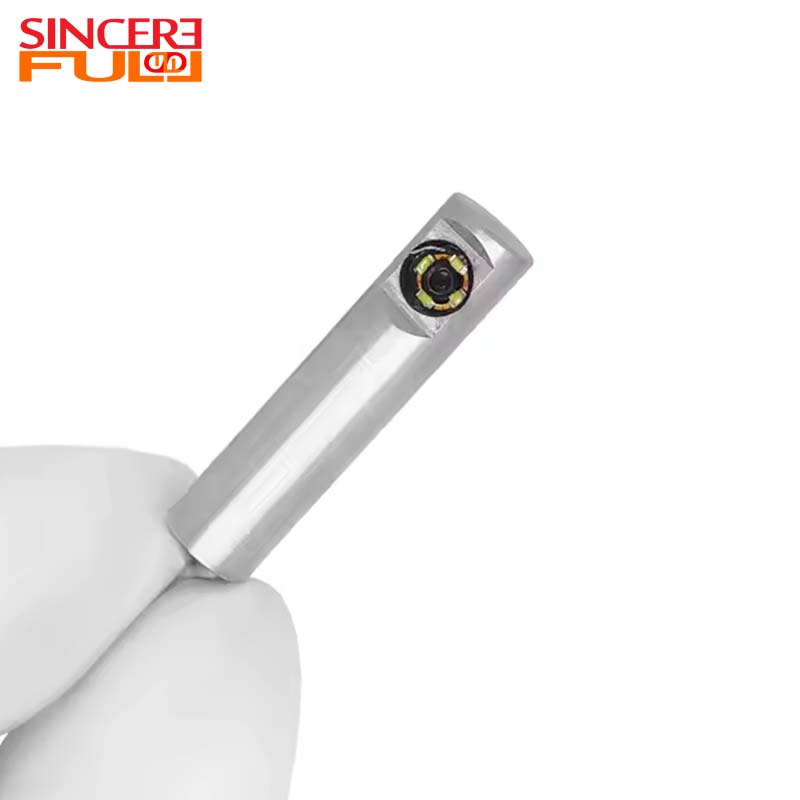

• Diámetro ultrapequeño: Con un diámetro de solo 6 mm, puede ingresar fácilmente en espacios estrechos y ampliar el rango de inspección.

• Ángulos de campo de varios niveles: hay opciones disponibles de 95°, 110° y 140° para adaptarse de manera flexible a los requisitos de campo de visión de diferentes escenarios de inspección.

• Salida HD estable: resolución de 1280×720 más velocidad de fotogramas de 30 fps, combinada con una lente de enfoque fijo con una profundidad de campo de 10-100 mm, lo que garantiza detalles claros y una inspección eficiente.

• Durable con luz de relleno ajustable: clasificación de impermeabilidad IP67 para resistencia a las manchas y durabilidad; 4 luces de relleno LED con brillo ajustable para adaptarse a ambientes oscuros.

Parámetros técnicos

Aplicación del módulo de cámara endoscópica

1. Tratamiento dental de precisión: en la navegación del conducto radicular 3D, el gran ángulo de 140° cubre múltiples conductos radiculares y el diámetro de 6 mm puede penetrar el área de los molares para ayudar en un tratamiento preciso.

2. Control de calidad de la fabricación de automóviles: inspeccionar si hay obstrucciones, desgaste y otros problemas en las boquillas de inyección directa de combustible; mantenga los cuerpos de las válvulas de transmisión y revise si hay grietas en las paredes de los cilindros del motor.

3. Mantenimiento de precisión de aviación: resistente a la corrosión del queroseno de aviación para inspeccionar los discos de turbinas de motores de aviones; Penetran profundamente en los actuadores para realizar inspecciones detalladas y garantizar el funcionamiento seguro de los equipos aeroespaciales.

Preguntas frecuentes

1. ¿Cómo funciona el módulo de cámara del endoscopio?

El módulo de la cámara del endoscopio recopila la imagen interna a través de la lente óptica frontal, la convierte en señal eléctrica mediante un sensor CMOS o CCD y luego la optimiza mediante un chip de procesamiento de imágenes para reducir y mejorar el ruido y finalmente emite una señal de video de alta definición. Algunos módulos admiten transmisión inalámbrica o transmisión de señales de fibra óptica, adecuados para escenarios de inspección médica o industrial.

2. ¿Por qué es importante el rendimiento de baja iluminación para los módulos de endoscopio?

En caso de luz insuficiente en el cuerpo o en el entorno de la tubería, el módulo necesita un sensor de alta sensibilidad y una lente de gran apertura, y el algoritmo de reducción de ruido garantiza la claridad del campo oscuro. Algunos productos utilizan luz de relleno infrarroja o tecnología HDR para mejorar el rendimiento con poca luz.

3. ¿Cuál es la importancia del rango de profundidad de campo del módulo?

La gran profundidad de campo (como de 5 mm a 50 mm) puede mostrar claramente objetos cercanos y lejanos al mismo tiempo, reducir la necesidad de enfoque frecuente, adecuado para cirugía endoscópica; Se utiliza poca profundidad de campo para resaltar detalles planos específicos, como la inspección de la piel.
