Bei der endovenösen Laserablation (EVLA) und ästhetischen Laserverfahren muss der Arzt die Laserfaser präzise zum Zielgewebe führen und gleichzeitig den Operationsbereich in Echtzeit überwachen, um thermische Verletzungen zu vermeiden und eine gleichmäßige Energieverteilung sicherzustellen. Hochwertige Laserfasern wie die Fibernex®-Serie mit SMA-905-Kompatibilität, 800-1600-nm-Wellenlängenabdeckung, mehreren Kerndurchmessern und Einweg-/Mehrwegoptionen bieten zuverlässige Werkzeuge für die klinische Behandlung. Der Erfolg der Laserchirurgie hängt jedoch nicht nur von der Faser selbst ab, sondern auch von der intraoperativen visuellen Führung – insbesondere wenn der Zugangsweg komplex ist und eine präzise Positionierung entscheidend ist.
Wenn ein hochauflösendes, wasserdichtes Plug-and-Play-Endoskopkameramodul mit Miniaturansicht und Ultraweitwinkel in die Lasersonde integriert wird, kann der Arzt die Position der Spitze, den Status des umgebenden Gewebes und den Lasereffekt in Echtzeit auf einem Display sehen, was die Sicherheit und Präzision erheblich erhöht. Der Durchmesser, die Auflösung, das Sichtfeld, die Wasserdichtigkeit und die Schnittstellenkompatibilität des Kameramoduls bestimmen direkt, ob die visuelle Führung wichtige Details in engen Operationshöhlen stabil und klar darstellen kann.
Im Gegensatz zu herkömmlichen Endoskopen muss eine in eine Lasersonde integrierte Zusatzkamera folgende Anforderungen erfüllen:
Extreme Miniaturisierung: Muss parallel zur Faser verlaufen und einen Durchmesser von ≤ 3,0 mm haben, um durch Einführschleusen oder Arbeitskanäle zu gelangen.
Hochauflösende Bildgebung: Die Intima, laserinduzierte Karbonisierungsspuren und jegliche Perforationsgefahr müssen deutlich sichtbar sein. 1 MP (720P) ist für klinische Anforderungen ausreichend.
Ultraweites Sichtfeld: Deckt einen größeren Bereich innerhalb eines engen Hohlraums ab und reduziert so Sondenbewegungen und tote Winkel.
Fester Fokus (5–50 mm): Typischer Arbeitsabstand; Focus-Free vereinfacht die Bedienung.
Wasserdicht nach IP67: Widersteht Blut, Spülflüssigkeit und Desinfektion.
Plug-and-Play: Typ-C-Anschluss an medizinische Monitore oder Computer; UVC-Treiberfrei reduziert die Integrationskomplexität.
Basierend auf unserem Verständnis medizinischer Endoskope und interventioneller Instrumente erreicht ein separates Endoskopmodul , das sich wirklich für die Arbeit neben einer Lasersonde eignet, eine präzise Ausrichtung über Durchmesser, Bildgebung, Sichtfeld, Schutz und Schnittstelle.
EVLA wird typischerweise durch eine 5-7F-Einführschleuse (Außendurchmesser ≈1,7-2,3 mm) durchgeführt. Die Integration einer Kamera erfordert mehr Platz. Für größere Laserfasern (z. B. 600 μm Kerndurchmesser) gibt es Optionen für dünnwandige Fasern (2,25 mm Außendurchmesser). Ein 3,0 mm Durchmesser und einem Kameramodul mit Stahlmantel (Stahlmantel) kann parallel zur Faser oder durch einen mehrlumigen Katheter für offene Operationen oder oberflächliche kosmetische Laserführung platziert werden. Die Stahlhülle widersteht kleineren Stößen und Bewässerungsdruck. Durch die IP67-Wasserdichtigkeit ist es vollständig versiegelt, verträgt 30-minütiges Eintauchen in 1 Meter Tiefe und widersteht Blut und Spülmitteln. Auch die postoperative Reinigung und Desinfektion ist einfacher.
Bei der Laserablation muss der Arzt darauf achten, ob die Faserspitze auf die Intima der Vene ausgerichtet ist, ob der Laser die erwartete Karbonisierung erzeugt und ob eine übermäßige thermische Schädigung vorliegt. Verschwommene Bilder verzögern die Beurteilung und erhöhen das Komplikationsrisiko.

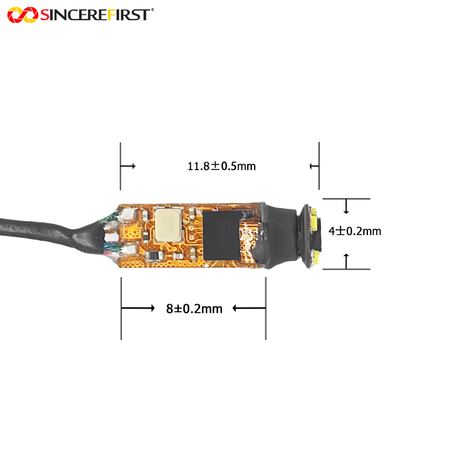

Dieses 720P-Kameramodul (auch ein HD-Kameramodul ) verfügt über einen 1 MP CMOS-Sensor, der eine HD-Auflösung von 1280 x 720 (720 P) bei 30 Bildern pro Sekunde ausgibt. Beim Arbeitsabstand von 5‑50mm zeigt sich deutlich:
Farbveränderungen der Venenintima (rosa→weiß→braun)
Winzige Rauchwolken und karbonisierte Kruste durch Lasereinwirkung
Alle aktiven Blutungspunkte oder Anzeichen einer drohenden Perforation
Abstand zwischen der Faserspitze und der Gefäßwand
Mit separaten LED-Fülllichtern liefert es helle Bilder, selbst wenn Blut oder Spülflüssigkeit vorhanden sind.
In engen Gefäßen oder Körperhöhlen deckt ein Ultraweitwinkel einen größeren Wandbereich ab, ohne die Sonde zu bewegen, wodurch Fehlerkennungen reduziert werden. Dieses Modul verfügt über einen Ultraweitwinkel von 121,5° diagonal (97,2° horizontal × 73° vertikal), wobei die Verzerrung auf -30 % kontrolliert wird (akzeptabel für einen solchen Weitwinkel). Vorteile:
Bei einem Abstand von 10 mm deckt es etwa 25–30 mm seitlich ab und zeigt mehr als die Hälfte des Gefäßumfangs.
Hilft bei der Beurteilung, ob die Faser im Lumen zentriert ist, und vermeidet so exzentrische Verbrennungen.
Ergänzt die Pfadaufzeichnungsfunktionen, um eine vollständigere Karte innerhalb des Hohlraums zu erstellen.
Bei Lasereingriffen liegt der Abstand zwischen Kamera und Gewebe relativ stabil bei 5–50 mm. Ein Design mit festem Fokus macht jegliche Fokussierung überflüssig, reduziert die Komplexität der Sonde und vermeidet das Fehlen kritischer Bilder aufgrund von Fokusverzögerungen. Bei einer F5,5-Blende und ausreichender Schärfentiefe bleibt das Bild auch bei leichtem Wackeln der Faser scharf.
In Operationssälen oder Kliniken können Ärzte das Bild auf einem Laptop, Tablet oder sogar einem Typ-C-Telefon betrachten. Dieses Modul verwendet eine Typ-C-Schnittstelle mit integriertem treiberfreiem UVC-Kameramodul -Protokoll und unterstützt für USB-Kameramodule . Plug-and-Play Vorteile:
Umkehrbarer Stecker: Typ-C vereinfacht den Anschluss, ohne dass Sie sich Gedanken über die Ausrichtung machen müssen.
Plug-and-Play: Verbindet sich mit jedem gängigen Betriebssystemgerät (Windows, macOS, Android) ohne Treiberinstallation.
Geringe Latenz: 720P@30fps-Echtzeitübertragung gewährleistet die Synchronisierung zwischen Instrumentenmanipulation und Bildbearbeitung.
Separate LED-Anordnung: Sorgt für eine gleichmäßige Ausleuchtung und reduziert Blendung.
1. Endovenöse Laserablation von Krampfadern der unteren Extremitäten: Platzieren Sie die 3,0-mm-Kamera entlang der Faser in der Vena saphena magna, überwachen Sie die Faserposition und die Intimareaktion in Echtzeit, um eine gleichmäßige Energieabgabe sicherzustellen und Verletzungen des Nervus saphenus zu vermeiden. Die ultraweite Sicht von 121,5° beobachtet sowohl die Vorder- als auch die Hinterwände und erhöht so die Sicherheit.
2. Kutane kosmetische Lasertherapie: Bei Pigmentierungs-, Tattooentfernungs- oder Haarentfernungslasern erfasst die Kamera den Behandlungsbereich und hilft dem Arzt, die Punktposition und Überlappung anzupassen, um Verbrennungen oder übersehene Bereiche zu vermeiden.
3. Interstitielle Laser-Wärmetherapie bei Tumoren: Während der Laserablation von soliden Tumoren (Leber, Schilddrüse) hilft die Kamera dabei, die Eindringtiefe der Fasern zu bestätigen und die Verdampfungszone und die Beziehung zu benachbarten großen Gefäßen zu beobachten.
4. Unterricht und chirurgische Aufzeichnung: Schließen Sie die Kameraübertragung an einen großen Bildschirm an, damit die Auszubildenden live zuschauen können. Zeichnen Sie das Verfahren zur Fallprüfung und Qualitätskontrolle auf.
Die Präzision und Sicherheit der Laserchirurgie hängen von der intraoperativen Visualisierung in Echtzeit ab. Durch die Ergänzung der Fibernex®-Lasersonde um ein treiberloses Miniatur-Endoskopkameramodul mit 3,0 mm Durchmesser, 720P HD, 121,5° Ultraweitwinkel, IP67 wasserdicht, Typ-C UVC, Miniatur, ermöglicht es dem Arzt, wie unter einem Mikroskop zu arbeiten und jede Wechselwirkung zwischen Faser und Gewebe klar zu sehen. Eingriffe werden schneller, Komplikationen seltener und Patienten erholen sich schneller.
Wenn Sie interventionelle Lasergeräte, laserchirurgische Instrumente oder Produkte entwickeln, die eine visuelle Miniaturführung erfordern, bieten wir umfassende Unterstützung bei der Auswahl von 3,0-mm-Mikroendoskop-Kameramodulen, der optischen Anpassung, der Systemintegration und der Lieferung in die Massenproduktion. Beginnen Sie mit einem Modul und verleihen Sie Ihrer Lasersonde ein wirklich zuverlässiges „visuelles Führungsauge“.
