SF-C2016USB-1080P60-D5
AUFRICHTIG ZUERST

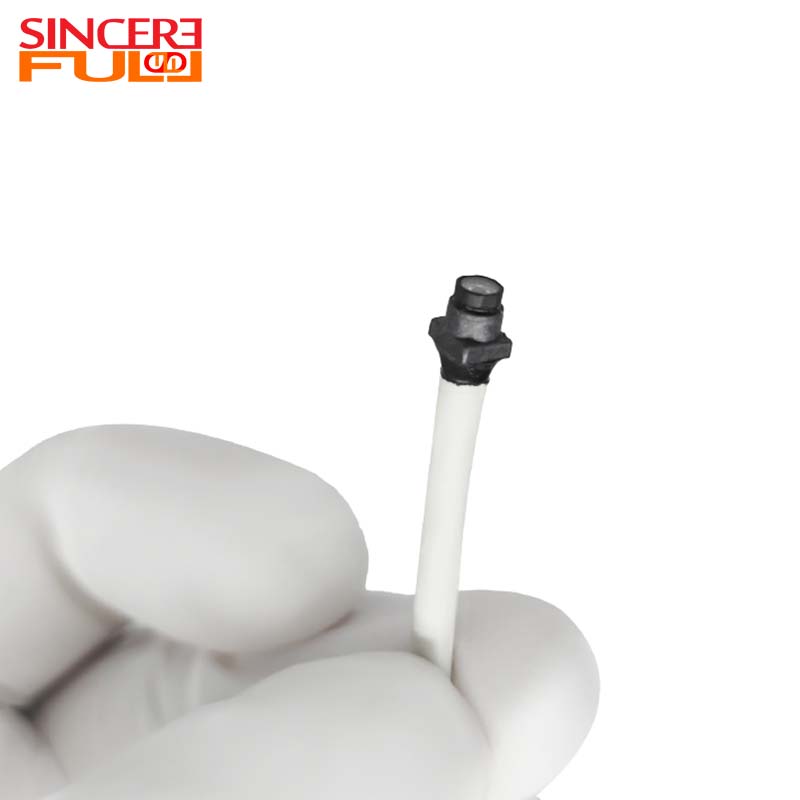

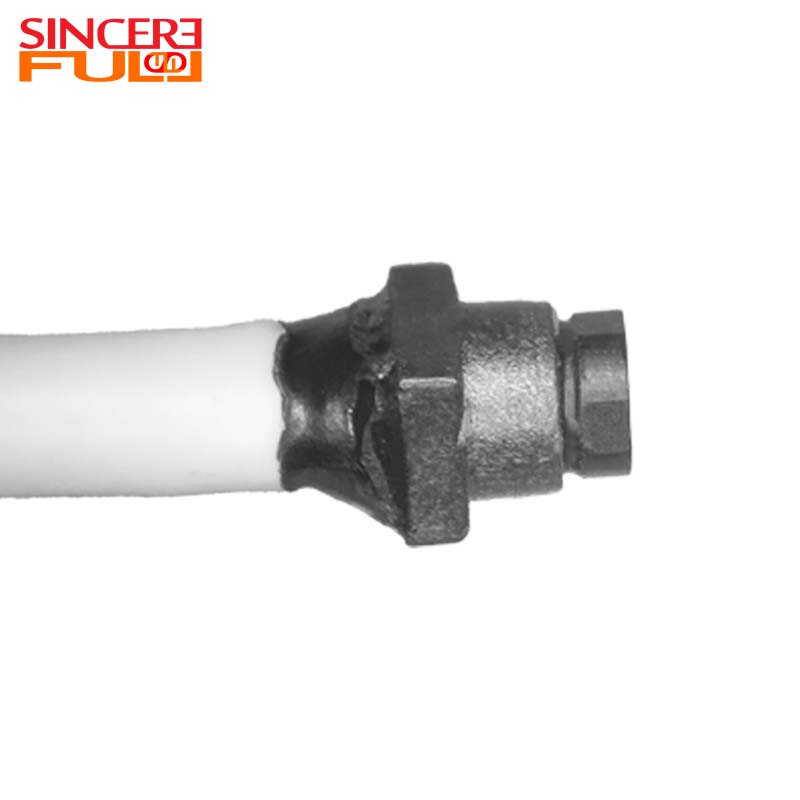

Das 2MP OV2740 USB2.0 UVC 5,0 mm Durchmesser integrierte Endoskopkameramodul mit 1080P 60fps für OEM-Inspektionsgeräte, die sowohl ein weites Feld als auch eine flüssigere 1080P-Echtzeitanzeige benötigen. Die bestätigte Richtung unterstützt 1080P mit bis zu 60 Bildern pro Sekunde, ein diagonales Sichtfeld von 140° und einen Fokusbereich von 8–80 mm für eine genaue Innenbeobachtung während der Kamerabewegung. Dies ist eine integrierte/ALL-Richtungs-Bare-Modul-Konfiguration ohne eingebaute LED. Es eignet sich daher besser für Geräte, die bereits über eine externe oder geräteseitige Beleuchtung verfügen und vorne genügend Platz für ein 5-mm-Modul haben.
|
 |
Auswahlvoraussetzung |
Standardkonfiguration |
Auswahlhinweis |
Eintrittsbereich |
Integriertes 5,0-mm-Modul |
Stellen Sie sicher, dass das Gerät das integrierte Modul und das endgültige Gehäuse aufnehmen kann. |
Echtzeitanforderung |
1080P bis zu 60fps |
Verwenden Sie diese Richtung, wenn eine reibungslose Live-Anzeige eine Hauptanforderung ist. |
Berichterstattung anzeigen |
140° diagonales Sichtfeld |
Bestätigen Sie, dass das sehr breite Feld geeignet ist. Eine große Abdeckung geht mit erheblichen optischen Verzerrungen in der bestätigten Richtung einher. |
Zielentfernung |
8–80 mm Fokusbereich |
Halten Sie das Ziel innerhalb des bestätigten Nahbereichsfensters. |
Beleuchtung |
Keine integrierte LED |
Das Endgerät muss für eine externe/geräteseitige Beleuchtung sorgen. |
Host-Verbindung |
USB2.0 UVC |
Bestätigen Sie Hosterkennung, Streamformat und Bandbreite mit dem Zielsystem. |
1. 2MP OV2740 Imaging – geeignet für eine klarere interne Beobachtung im Vergleich zu einfachen 0,3MP- oder 1MP-Endoskopmodulen.
2. 1080P-Ausgabe mit max. 60 Bildern pro Sekunde – unterstützt eine flüssigere Echtzeit-Videovorschau bei Handinspektion und internen Bewegungen.

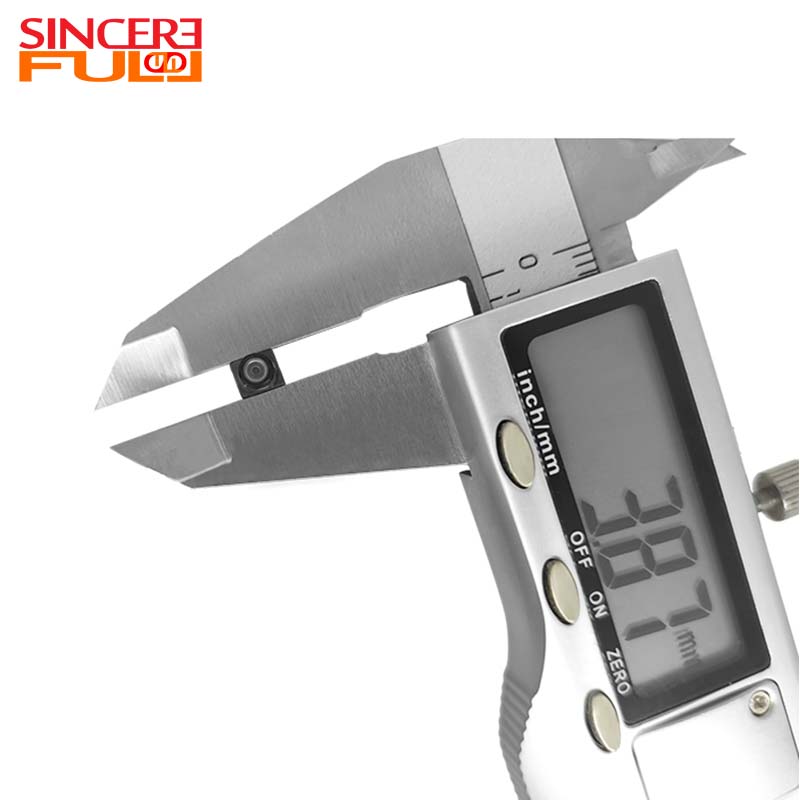

3. D5,0 mm Durchmesserrichtung – geeignet für kompakte Öffnungen, Gerätehohlräume und kleine Inspektionswege.
4. USB2.0-UVC-Ausgang – konzipiert für USB-basierte Inspektionsterminals und hostseitige Kameraintegration.
5. Keine LED-Bare-Modulstruktur – geeignet für Geräte, die externe Beleuchtung oder kundenspezifische Beleuchtung verwenden.
6. Optionaler Sichtfeld-/Fokusbereich – Objektivwinkel und Fokusabstand können basierend auf Ihrem Inspektionsziel und Arbeitsabstand überprüft werden.
Produktname |
5-mm-Endoskop-Kameramodul |
Merkmale |
5-mm-Inspektionsendoskopkamera |
Pixel |
2MP |
Sensor |
OV2740 OmniVision |
Schnittstelle |
USB2.0 UVC |
| Auflösung / Bildrate | 1936×1080@60fps |
Fokusbereich |
8-80mm |
| Ausgabeformat | YUV / MJPEG |
Brennweite |
1,29 mm |
Warenzeichen |
ZUERST AUFRICHTIG |
Fov(D) |
140° |
TV-Verzerrung |
<-53 % |
1. Handheld-Endoskop mit weitem Sichtfeld: Die 140°-Ansicht und die 1080P 60fps-Ausgabe unterstützen eine umfassende Live-Beobachtung, während sich das Werkzeug bewegt. Bestätigen Sie, dass das sehr weite Sichtfeld und der Verzerrungspegel akzeptabel sind.
2. Rohrinneninspektionskamera: Das Weitfeld kann mehr vom nahegelegenen Rohrinneren in einem Bild anzeigen. Das Gerät muss für Beleuchtung sorgen und die Direktsichtgeometrie sollte mit der Zielposition übereinstimmen.
3. Gerät zur Hohlraumbeobachtung: Der Fokusbereich von 8–80 mm und die Ausgabe von 60 Bildern pro Sekunde eignen sich für die interne Live-Überprüfung über kurze Entfernungen. Stellen Sie sicher, dass ein 5-mm-Modul in den Zugangspfad passt.
4. OEM-Echtzeit-Inspektionsterminal: USB2.0 UVC und 1080P60 können ein hostbasiertes Inspektionsterminal unterstützen. Bestätigen Sie vor der Mustergenehmigung die Hostbandbreite, die Softwareunterstützung und die geräteseitige Beleuchtung.
2. Arbeitsabstand: Wenn der Standardbereich von 8–80 mm nicht mit dem Ziel übereinstimmt, kann die Fokusrichtung überprüft werden. Bitte geben Sie die nächste und weiteste Zielentfernung an und geben Sie an, ob sich das Ziel bewegt.
3. Beleuchtung: Das Standardmodul verfügt über keine integrierte LED. Wenn eine Beleuchtung erforderlich ist, sollte eine externe oder geräteseitige Beleuchtung rund um die endgültige Struktur geplant werden. Bitte geben Sie den verfügbaren Beleuchtungsraum, das Zielreflexionsvermögen, die Wärmegrenze und die Helligkeitsanforderung an.

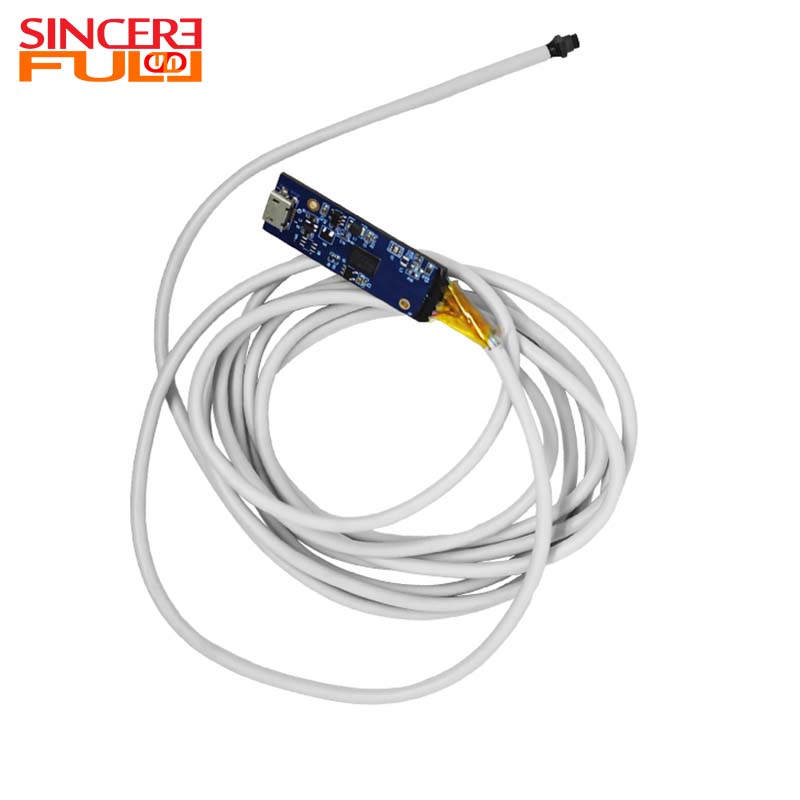

4. Integriertes Layout: Wenn die integrierte 5-mm-Struktur oder die USB-Verbindung vom Typ A nicht zum Gerät passt, können die Mechanik, die Kabel- und Steckerrichtung überprüft werden. Bitte geben Sie den verfügbaren Front-End-Platz, den Platinen-/Kabelpfad, die bevorzugte Anschlussart und die Host-Position an.
1: Welche Art von Kameramodul ist SF-C2016USB-1080P60-D5?
Es handelt sich um ein 2MP OV2740 USB2.0 UVC D5.0mm Endoskopkameramodul für die kompakte Inneninspektion und die Integration von OEM-Endoskopgeräten.
2: Was ist der Hauptvorteil von 1080P 60fps für dieses Modul?
1080P 60fps bietet eine flüssigere Echtzeit-Inspektionsvorschau als standardmäßige 30fps-Endoskopmodule, was für Handbewegungen und interne Live-Beobachtung nützlich ist.
3: Verfügt dieses Modul über eine LED-Beleuchtung? Nein. LED ist als
aufgeführt NEIN , daher eignet sich dieses Modell eher für Geräte mit externer Beleuchtung oder individuellem Beleuchtungsdesign.
4: Ist dieses Modul wasserdicht oder IP67-zertifiziert?
Nein. IP67 wird als Nein aufgeführt . Wenn eine wasserdichte oder versiegelte Inspektionsanwendung erforderlich ist, sollte ein Stahlgehäuse oder eine IP-zertifizierte Struktur separat bewertet werden.
5: Was bedeutet der Durchmesser D5,0 mm für die Integration?
Mit D5,0 mm passt das Modul in kompakte Öffnungen und kleine Inspektionswege und unterstützt gleichzeitig die Bildausgabe mit 2 MP 1080P60.
6: Kann das Sichtfeld oder der Fokusbereich geändert werden?
Die Optionen für Sichtfeld und Fokusbereich können entsprechend der endgültigen Objektivkonfiguration überprüft werden. Die verfügbaren Richtungen umfassen D175 / D140 / D100 / D90 und mehrere Fokusoptionen für den Nahbereich.
7: Kann es mit Windows, Android, Linux oder einem USB-Display-Host verwendet werden?
Die Zeichnung zeigt die USB2.0-UVC-Richtung, aber das endgültige Erkennungsverhalten, die Bandbreitenstabilität und die Softwareunterstützung sollten basierend auf der Zielhostplattform bestätigt werden.
8: Welche Informationen muss ich angeben, um zu bestätigen, ob dieses Modul zu meinem Projekt passt?
Bitte teilen Sie Ihr Zielgerät, den erforderlichen Durchmesser, den Arbeitsabstand, die Anforderungen an das Sichtfeld, die Beleuchtungsstruktur, die Kabellänge, den Steckertyp, die Schutzanforderungen, die Hostplattform und die erwartete Inspektionsanwendung mit.
CTA◢
Um dieses 5-mm-OV2740-1080P60-Modul zu bewerten, teilen Sie uns bitte den verfügbaren Durchmesser, das erforderliche Sichtfeld, die Zielentfernung, das Beleuchtungsdesign, die Hostplattform, die Kabel-/Steckeranforderungen und den akzeptablen Verzerrungspegel mit. Anschließend können wir prüfen, ob die 140°-Standardrichtung oder eine andere optische Konfiguration besser passt.
