SF-C2016USB-1080P60-D5
ИСКРЕННЕЕ

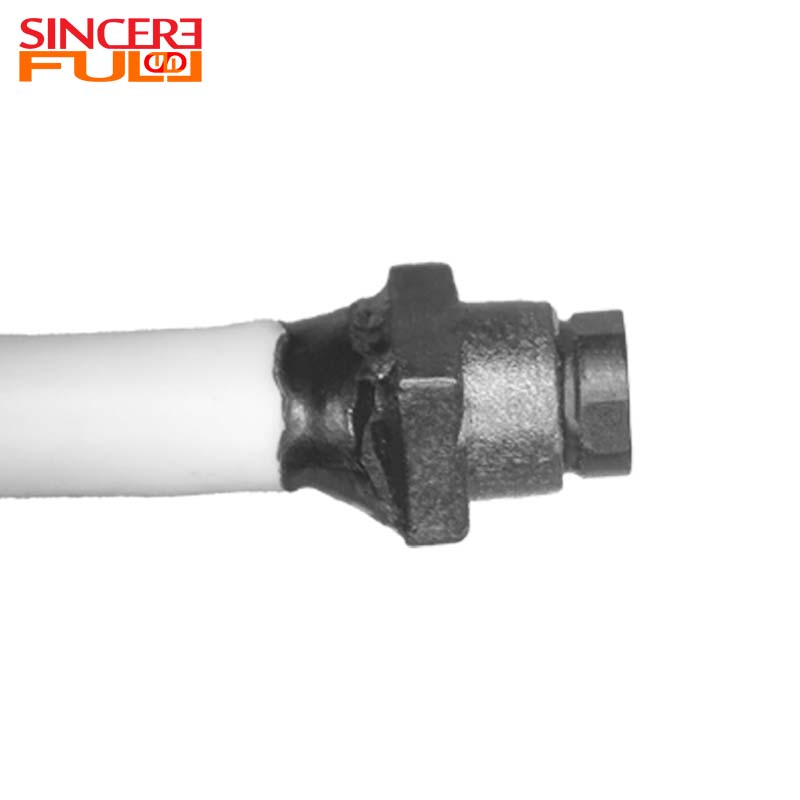

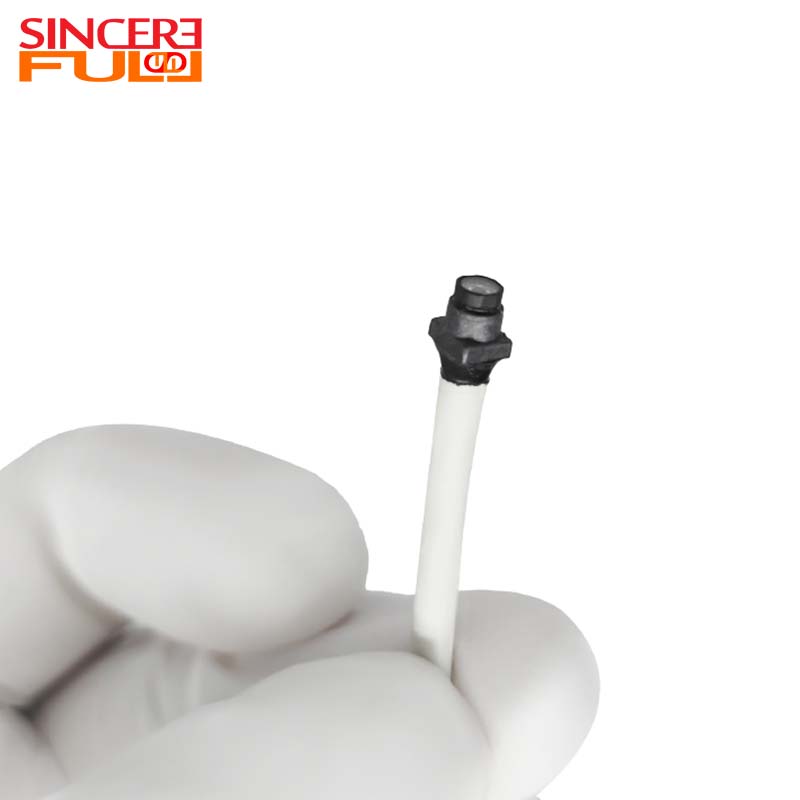

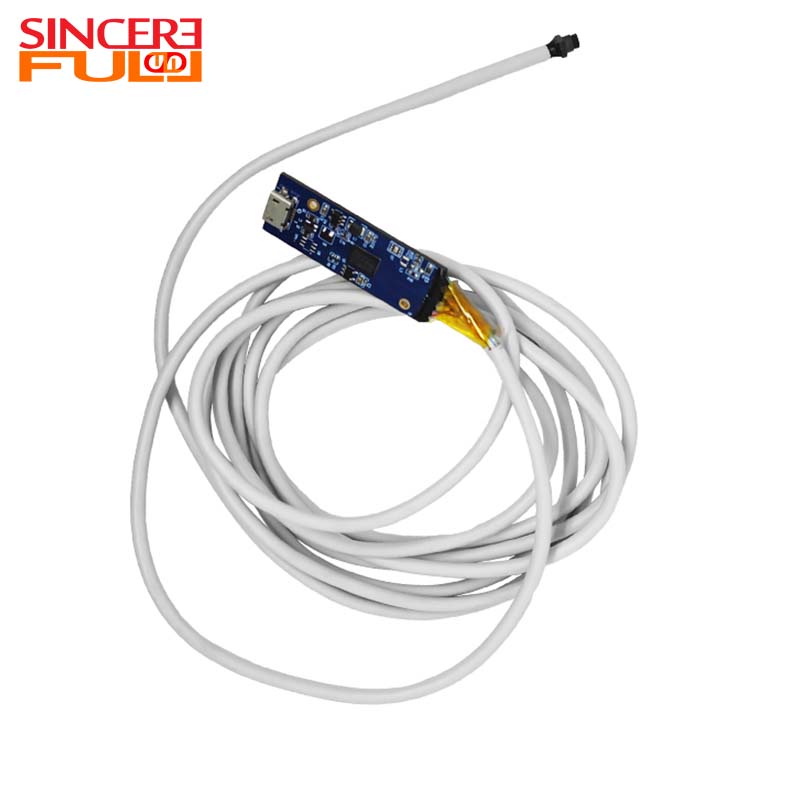

Встроенный модуль эндоскопической камеры OV2740 USB2.0 UVC диаметром 5,0 мм с разрешением 2 МП и частотой 1080P 60 кадров в секунду для OEM-инспекционных устройств , которым требуется как широкое поле зрения, так и более плавный просмотр в режиме реального времени с разрешением 1080P. Подтвержденное направление поддерживает разрешение 1080P со скоростью до 60 кадров в секунду, диагональное поле зрения 140° и диапазон фокусировки 8–80 мм для пристального внутреннего наблюдения во время движения камеры. Это интегрированная/всенаправленная конфигурация с голым модулем без встроенного светодиода. Поэтому он лучше подходит для оборудования, которое уже имеет внешнюю подсветку или подсветку со стороны устройства и достаточно места на передней панели для 5-мм модуля.
|
 |
Требование к выбору |
Стандартная конфигурация |
Примечание к выбору |
Входное пространство |
Интегрированный модуль 5,0 мм |
Убедитесь, что устройство может вместить встроенный модуль и окончательный корпус. |
Требование реального времени |
1080P до 60 кадров в секунду |
Используйте это направление, когда плавный просмотр в реальном времени является основным требованием. |
Просмотр покрытия |
Угол обзора по диагонали 140° |
Убедитесь, что очень широкое поле подходит; Широкое покрытие сопровождается существенными оптическими искажениями в подтвержденном направлении. |
Целевое расстояние |
Диапазон фокусировки 8–80 мм |
Держите цель в пределах подтвержденного окна ближнего боя. |
Освещение |
Нет встроенного светодиода |
Конечное устройство должно обеспечивать внешнее освещение со стороны устройства. |
Хост-соединение |
USB2.0 УВК |
Подтвердите распознавание хоста, формат потока и пропускную способность целевой системы. |
1. 2MP OV2740 Imaging — подходит для более четкого внутреннего наблюдения по сравнению с базовыми эндоскопическими модулями 0,3MP или 1MP.
2. Выход 1080P макс. 60 кадров в секунду — поддерживает более плавный предварительный просмотр видео в реальном времени во время ручного осмотра и внутреннего движения.

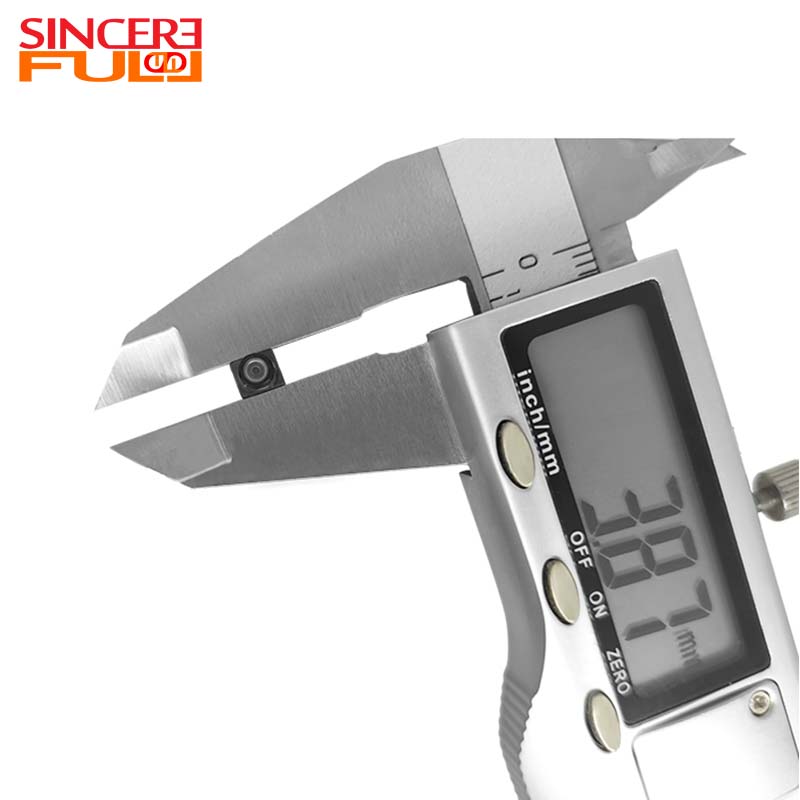

3. Направление диаметра D5,0 мм — подходит для компактных отверстий, полостей для оборудования и небольших путей проверки.

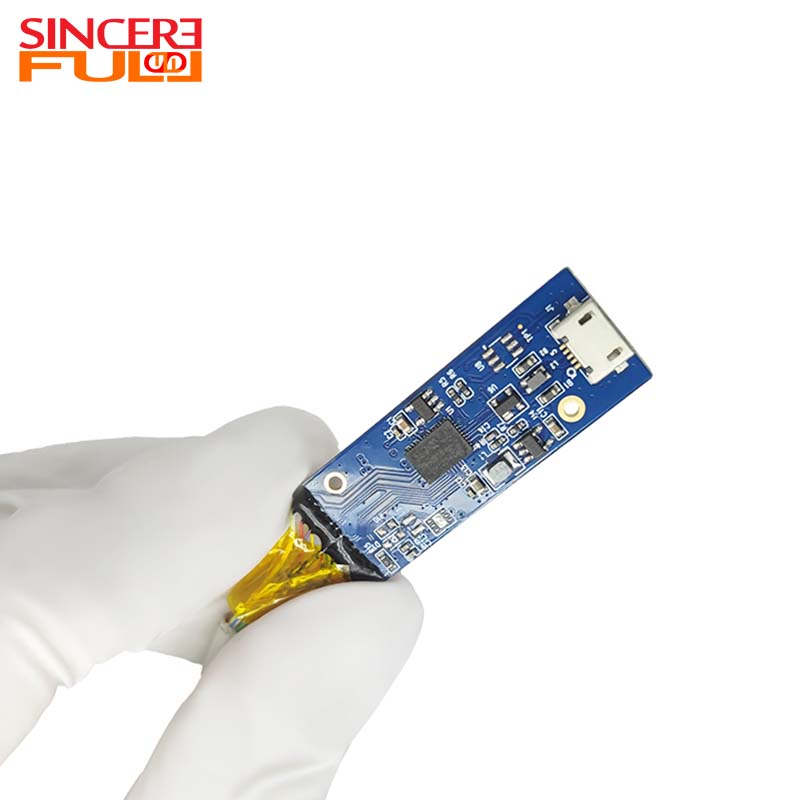

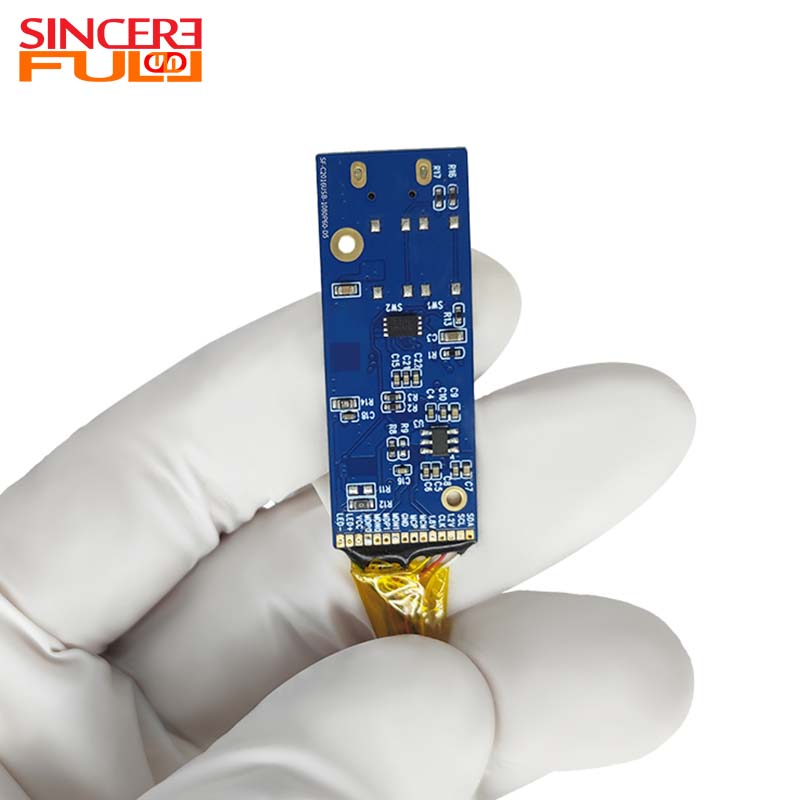

4. Выход USB2.0 UVC — предназначен для инспекционных терминалов на базе USB и интеграции камеры на стороне хоста.
5. Структура модуля без светодиодов — подходит для устройств, использующих внешнее освещение или индивидуальное освещение.
6. Дополнительное поле зрения/диапазон фокусировки — угол обзора объектива и расстояние фокусировки можно просмотреть в зависимости от объекта проверки и рабочего расстояния.
Название продукта |
Модуль камеры эндоскопа 5 мм |
Функции |
5-мм инспекционная эндоскопическая камера |
Пиксель |
2 МП |
Датчик |
OV2740 ОмниВижн |
Интерфейс |
USB2.0 УВК |
| Разрешение/Частота кадров | 1936×1080 при 60 кадрах в секунду |
Диапазон фокусировки |
8-80 мм |
| Выходной формат | ЮВ/MJPEG |
Фокусное расстояние |
1,29 мм |
Торговая марка |
ИСКРЕННЕЕ ПЕРВОЕ |
Поле зрения(Д) |
140° |
Телевизионные искажения |
<-53% |
1. Ручной бороскоп с широким обзором: угол обзора 140° и выходной сигнал 1080P, 60 кадров в секунду поддерживают широкое наблюдение в реальном времени во время движения инструмента. Убедитесь, что очень широкий угол обзора и уровень искажений приемлемы.
2. Камера для внутреннего осмотра трубы: широкое поле позволяет увидеть больше внутренней части близлежащей трубы в одном кадре. Устройство должно обеспечивать освещение, а геометрия прямого обзора должна соответствовать целевому положению.
3. Устройство наблюдения за полостью оборудования: диапазон фокусировки 8–80 мм и частота кадров 60 кадров в секунду подходят для внутренней проверки в реальном времени на коротких расстояниях. Убедитесь, что модуль 5 мм соответствует пути доступа.
4. OEM-терминал проверки в реальном времени: USB2.0 UVC и 1080P60 могут поддерживать инспекционный терминал на базе хоста. Перед утверждением образца убедитесь в пропускной способности хоста, поддержке программного обеспечения и освещении на стороне устройства.
2. Рабочее расстояние: если стандартный диапазон 8–80 мм не соответствует целевому, направление фокусировки можно пересмотреть. Укажите ближайшее и самое дальнее расстояние до цели, а также укажите, движется ли цель.
3. Освещение: Стандартный модуль не имеет встроенного светодиода. Если требуется освещение, вокруг конечной конструкции следует спланировать внешнее освещение или освещение со стороны устройства. Укажите доступное пространство для освещения, целевую отражательную способность, предел нагрева и требования к яркости.
4. Интегрированная компоновка: если встроенная конструкция толщиной 5 мм или USB-разводка типа A не подходят к устройству, можно пересмотреть механическое направление, направление кабеля и разъема. Укажите доступное пространство на переднем конце, путь к плате/кабелю, предпочтительный разъем и расположение хоста.
1: Какой тип модуля камеры SF-C2016USB-1080P60-D5?
Это модуль эндоскопической камеры OV2740 USB2.0 UVC D5,0 мм с разрешением 2 МП для компактного внутреннего осмотра и интеграции OEM-эндоскопических устройств.
2: В чем основное преимущество 1080P 60 кадров в секунду для этого модуля?
Разрешение 1080P 60 кадров в секунду обеспечивает более плавный предварительный просмотр осмотра в реальном времени, чем стандартные эндоскопические модули 30 кадров в секунду, что полезно для перемещения с рук и внутреннего наблюдения в реальном времени.
3: Есть ли в этом модуле светодиодная подсветка?
Нет. Светодиод указан как НЕТ , поэтому данная модель больше подходит для устройств с внешним освещением или индивидуальным дизайном подсветки.
4: Является ли этот модуль водонепроницаемым или имеет степень защиты IP67?
№ IP67 указан как № . Если требуется водонепроницаемое или герметичное проверочное использование, стальную оболочку или конструкцию с классом IP следует оценивать отдельно.
5: Что означает диаметр D5,0 мм для интеграции?
D5,0 мм помогает модулю вписаться в компактные проемы и небольшие пути проверки, сохраняя при этом поддержку вывода изображения 2 МП 1080P60.
6. Можно ли изменить поле зрения или диапазон фокусировки?
Параметры поля зрения и диапазона фокусировки можно просмотреть в соответствии с окончательной конфигурацией объектива. Доступные направления включают D175/D140/D100/D90 и несколько вариантов фокусировки с близкого расстояния.
7: Можно ли использовать его с Windows, Android, Linux или хостом USB-дисплея?
На рисунке показано направление USB2.0 UVC, но окончательное поведение распознавания, стабильность полосы пропускания и поддержка программного обеспечения должны быть подтверждены на основе целевой хост-платформы.
8: Какую информацию я должен предоставить, чтобы подтвердить, подходит ли этот модуль моему проекту?
Укажите целевое устройство, требуемый диаметр, рабочее расстояние, требования к углу обзора, структуру освещения, длину кабеля, тип разъема, требования к защите, хост-платформу и ожидаемое приложение для проверки.
Призыв к действию◢
Чтобы оценить этот 5-миллиметровый модуль OV2740 1080P60, пожалуйста, сообщите доступный диаметр, необходимое поле зрения, расстояние до цели, конструкцию освещения, хост-платформу, требования к кабелю / разъему и приемлемый уровень искажений. Затем мы сможем проверить, подходит ли стандартное направление 140° или другая оптическая конфигурация.
