1080P HD-Bild 5,0 mm Durchmesser OV2740 CMOS-Sensor USB2.0 UVC-Kameramodul

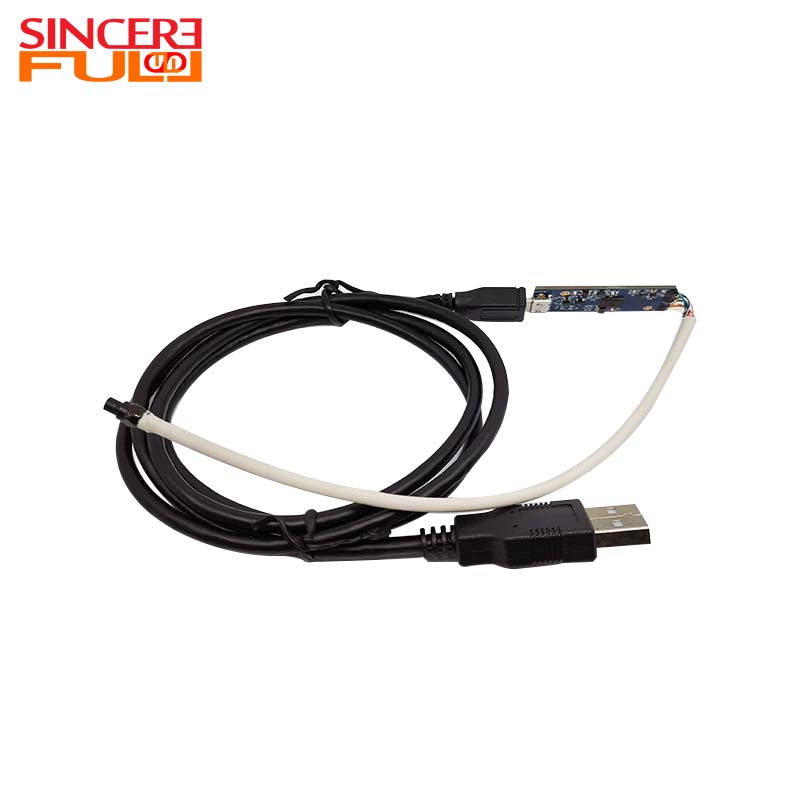

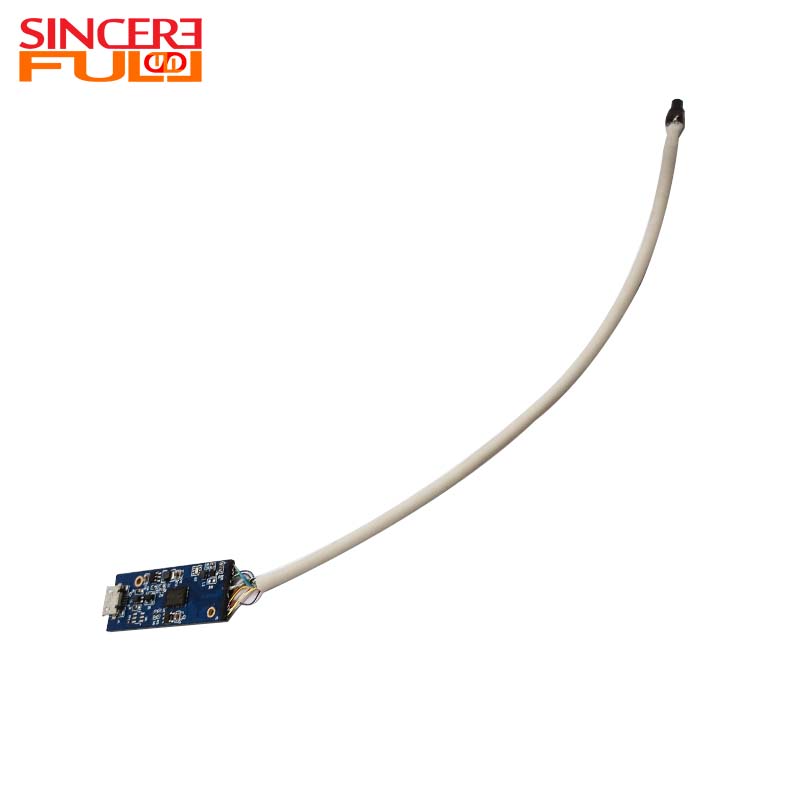

Dieses USB2.0-UVC-Kameramodul mit 1080P-HD-Bild und 5,0 mm Durchmesser, OV2740-CMOS-Sensor, ist ein USB-Endoskopkameramodul, das für die Bildgebung über große Entfernungen in engen Räumen entwickelt wurde. Sein Kerndurchmesser wird präzise auf 5,0 ± 0,1 mm eingestellt, wobei die Kabellänge 1500 mm erreicht. Das Gesamtdesign legt großen Wert auf eine große Reichweite, hochauflösende und universelle Funktionalität und macht es zu einer speziellen visuellen Kernkomponente für industrielle Inspektionen, Pipeline-Erkundungen und ähnliche Anwendungen. Ausgestattet mit einem OV2740-Sensor verfügt das optische System über eine Brennweite von 1,29 mm und eine Blende von F5,0 und liefert ein horizontales Sichtfeld von bis zu 140° mit einer TV-Verzerrung, die auf -53 % kontrolliert wird. Der Fokusbereich von 8–80 mm deckt mittlere bis nahe Beobachtungsabstände ab. Diese optische Parameterkombination ermöglicht es dem Modul, trotz der Einschränkungen bei langen Kabeln ein klares Weitwinkelbild mit geringer Verzerrung zu liefern und so den Beobachtungsanforderungen in Hohlräumen mit großer Länge gerecht zu werden. Ergänzt wird dies durch das Schnittstellen- und Übertragungsdesign des Moduls. Es verwendet einen Micro-USB-5P als Kernschnittstelle und integriert eine 5-V-Stromversorgung, Datenübertragung und abgeschirmte Erdung. Das Sensorende verfügt über eine dedizierte 10-Pin-Schnittstelle, die Funktionen wie LED-Steuerung, mehrstufige Stromversorgung, I⊃2;C-Steuerung und MIPI-Datenübertragung zuweist. Das Stromversorgungssystem unterstützt 3,3 V/2,8 V, 1,8 V und 1,2 V und versorgt verschiedene Module unabhängig mit Strom, um Störungen zu minimieren. Die Bildausgabe folgt strikt dem USB 2.0 UVC-Protokoll und unterstützt sowohl YUV- als auch MJPEG-Bildformate mit einer maximalen Auflösung von 1080P bei 60 Bildern pro Sekunde. Durch die Plug-and-Play-Funktionalität werden die technischen Hürden und Entwicklungskosten für die Geräteintegration deutlich gesenkt. Die synergetische Integration von Strukturparametern und funktionalem Design ermöglicht es diesem Modul, eine kompakte physische Grundfläche von 5,0 mm beizubehalten und gleichzeitig Anpassungsfähigkeit über große Entfernungen, hochauflösende Bildgebungsfunktionen und nahtlose Geräteintegration zu bieten. Dies macht es zu einer äußerst praktischen visuellen Kernkomponente für Fernaufnahmen auf engstem Raum.

Produktvorteil ◢

• 1. Hochauflösende Bildgebung über große Entfernungen: Mit einer Kabellänge von 1500 mm für erweiterten Zugang in tiefe Hohlräume sorgt der 1080P@60fps-Ausgang für ein ausgewogenes Verhältnis von Auflösung und Bewegungserfassungsfunktionen, um hochauflösende Beobachtungsanforderungen in Szenarien über große Entfernungen zu erfüllen.

• 2. Weitfeldanpassungsfähigkeit: Ein horizontales Sichtfeld von 140° in Kombination mit einem Fokusbereich von 8–80 mm deckt größere Beobachtungsbereiche auf engstem Raum ab und sorgt gleichzeitig für eine klare Bildgebung bei mittleren bis kurzen Entfernungen.

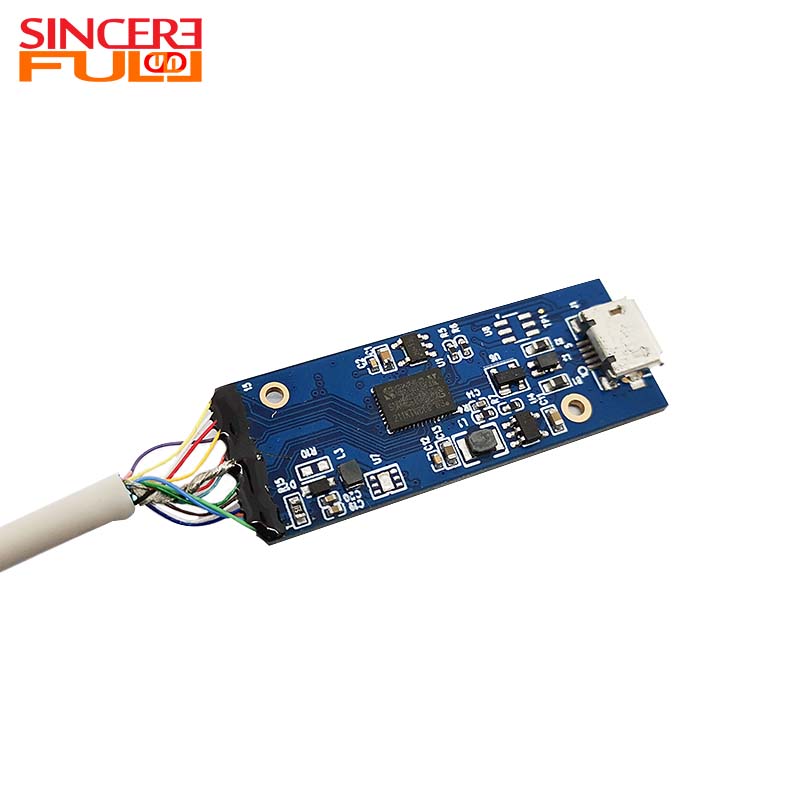

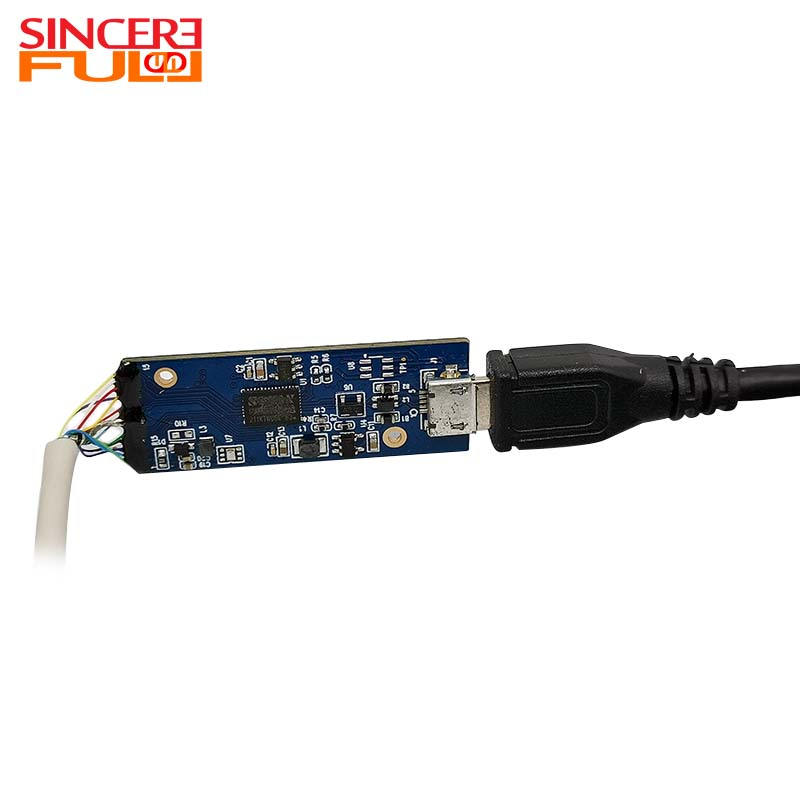

• 3. Universelle Schnittstelle für einfache Integration: Verfügt über einen Micro-USB-5P-Anschluss, der mit dem USB 2.0 UVC-Protokoll kompatibel ist und die Ausgabe im dualen YUV- und MJPEG-Format unterstützt. Bietet eine direkte Schnittstelle zu den meisten Gerätesystemen und senkt so Integrationsbarrieren.

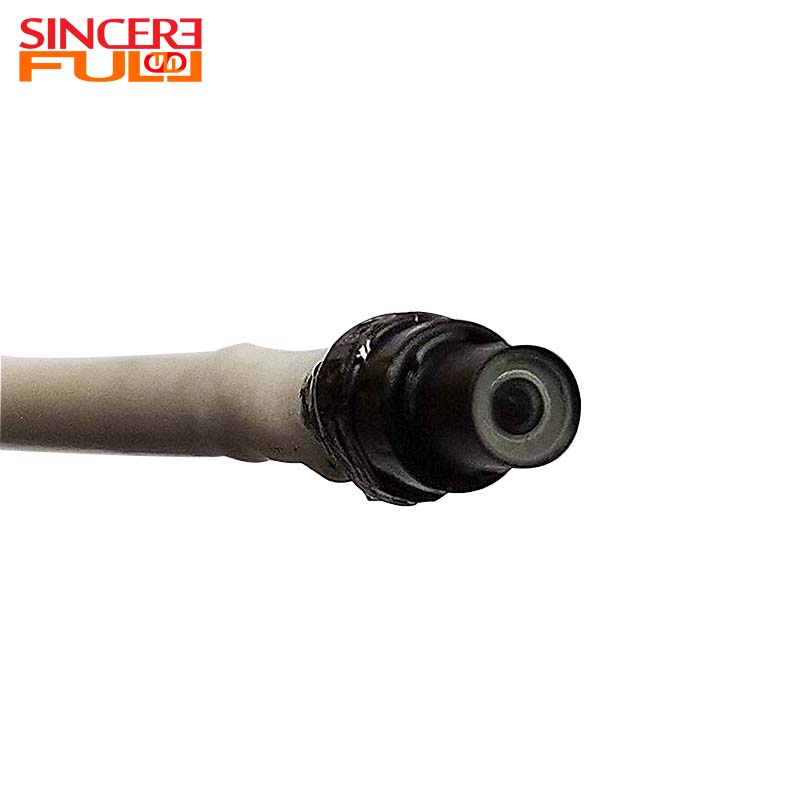

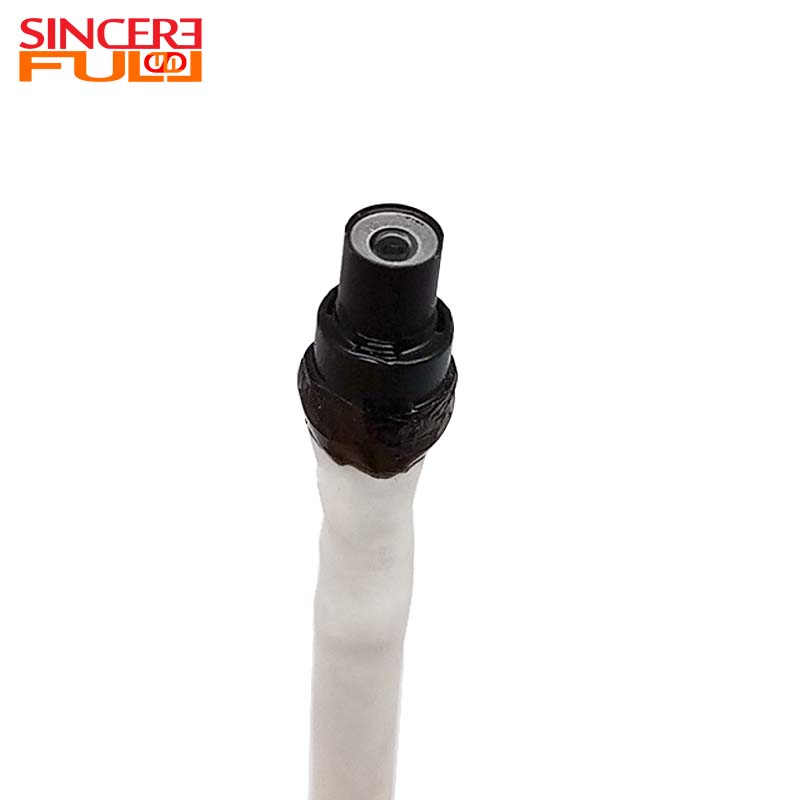

• 4. Präzisionsgefertigte Haltbarkeit: Der Kerndurchmesser wird präzise auf 5,0 ± 0,1 mm mit einer einheitlichen Toleranz von ± 0,1 mm gesteuert, um die Konsistenz der Chargenmontage sicherzustellen. Das integrierte Kabeldesign minimiert Verbindungsverluste und verbessert die Betriebsstabilität über große Entfernungen.

Anwendung des Endoskopkameramoduls ◢

1.Industrielle Pipeline-Inspektion: Die Inspektionssonde wurde für lange Industriepipelines und interne Gerätehohlräume entwickelt und verfügt über ein 1500-mm-Kabel für tiefes Eindringen in größere Räume. Sein 140°-Weitwinkel-Sichtfeld deckt die Innenwände der Pipeline ab und ermöglicht so eine hochauflösende Beobachtung von Defekten und struktureller Integrität.

2. Kfz-Wartungsinspektion: Entwickelt für Wartungsinspektionen von beengten Platzverhältnissen wie Kfz-Motoren und -Getrieben. Sein Mikrodurchmesser von 5,0 mm ermöglicht den Zugang zu engen Bereichen, während das Kabel mit großer Reichweite für komplexe interne Fahrzeugstrukturen geeignet ist.

3. Bautechnische Inspektion: Wird für interne Inspektionen von Gebäudewänden, Rohrleitungen und HVAC-Systemen verwendet. Das Kabel mit großer Reichweite und das weite Sichtfeld decken komplexe architektonische Strukturen ab, wobei die hochauflösende Bildgebung die Anforderungen der technischen Qualitätsbewertung erfüllt.

4.Wissenschaftliche Forschungsbeobachtung: Integriert in Geräte zur Fernbeobachtung von Hohlräumen für Forschungsexperimente. Seine universelle USB-Schnittstelle erleichtert den einfachen Anschluss an experimentelle Systeme, während die hochauflösende Ausgabe eine klare visuelle Unterstützung für die experimentelle Datenerfassung bietet.

Technische Parameter ◢

Produktname	1080P Endoskop-Kameramodul
Bildsensor	OV2740
Bildgerät	USB2.0-Schnittstelle
Pixel	2MP (1080P)
Durchmesser	5mm
Fokussierbereich	8~80mm
Sichtfeld (FOV)	140° (horizontal)
TV-Verzerrung	< -53 %
Öffnung	F5.0
Format	YUV&MJPG

FAQ ◢

1. Die TV-Verzerrung des Moduls wird auf -53 % kontrolliert. Wie wirkt sich dieser Parameter auf die tatsächliche Beobachtung aus?

Der TV-Verzerrungsparameter spiegelt den Grad der Bildkantenverformung wider. Ein Verzerrungsgrad von -53 % liegt im akzeptablen Bereich für industrielle Inspektionsszenarien. Es kann durch Nachbearbeitungssoftwarekorrekturen weiter optimiert werden und hat keinen Einfluss auf die Genauigkeit der Kernbeobachtung oder Fehlererkennung.

2. Warum unterscheiden sich manche Module mehrfach im Preis?

Der Unterschied ist auf Sensormarken (z. B. SONY IMX-Serie im Vergleich zu inländischen Modellen), optische Linsengruppen (asphärische Linsen kosten mehr), medizinische Zertifizierung (z. B. FDA-Prozess dauert 2–3 Jahre) und andere Faktoren zurückzuführen.

3. Was sieht ein Endoskop-Kameramodul?

A4: Das endoskopische Kameramodul erfasst detaillierte Bilder und Videos schmaler innerer Strukturen und wird typischerweise in medizinischen, industriellen oder Forschungsumgebungen eingesetzt. Bei der medizinischen Verwendung wird es durch schlanke Röhren in den Körper eingeführt und ist in der Lage, hochauflösende Bilder in kleinen oder schwer zugänglichen Bereichen aufzunehmen. Die Linse eines Endoskops ist normalerweise mit einer Lichtquelle ausgestattet, um in dunkler Umgebung eine klare Sicht zu ermöglichen. Das Gerät kann Bilder in Echtzeit aufzeichnen und übertragen, um Ärzten dabei zu helfen, Organe, Gewebe und andere innere Strukturen zu untersuchen, um Läsionen, Entzündungen oder andere Gesundheitsprobleme zu erkennen. Es kann dabei helfen, Magen, Darm, Bronchien, Gehörgang, Nasenhöhle, Speiseröhre, Blase, Prostata, Vagina und andere Organe sichtbar zu machen und so Erkrankungen wie Tumore, Infektionen oder Verstopfungen zu diagnostizieren und zu überwachen. Die Anomalien von Geweben und Blutgefäßen können in Echtzeit beobachtet werden. In industriellen Umgebungen können Bereiche von Maschinen, Rohrleitungen oder Infrastrukturen inspiziert werden, die mit bloßem Auge nur schwer zu erkennen sind, und so auf Verschleiß, Korrosion oder Verstopfungen aufmerksam gemacht werden.

4. Bezüglich der Bildschärfe: Kann es auf einen extrem kurzen Abstand von 5 mm fokussieren? Können winzige Kratzer deutlich sichtbar sein?

Die Schärfentiefe des Moduls reicht von 5–50 mm, bei einem minimalen Arbeitsabstand von 5 mm. Aus dieser Entfernung lassen sich die Oberflächenstrukturen der untersuchten Objekte deutlich erkennen. In Kombination mit einem ultraweiten Sichtfeld von 120° erfasst ein einzelnes Bild einen kreisförmigen Bereich mit einem Durchmesser von etwa 10 mm (bei 5 mm Arbeitsabstand), der ausreicht, um kleinste Details wie Kratzer, Grate und Fremdkörper klar zu erkennen. Die Bildsensorgröße beträgt 1/18 Zoll, wobei Pixelabmessungen und Auflösung für Makrobildszenarien optimiert sind.

5. Zur Schnittstellenkompatibilität: Unterstützt die USB 2.0-Schnittstelle Mobiltelefone oder eingebettete Plattformen?

Das Modul nutzt eine Standard-USB-2.0-Schnittstelle, die das UVC-Protokoll unterstützt und Plug-and-Play-Funktionalität auf gängigen Betriebssystemen wie Windows, Linux und Android ermöglicht. Für die Verbindung mit einem Mobiltelefon sind ein OTG-Adapterkabel und die Bestätigung erforderlich, dass das Telefon externe UVC-Geräte unterstützt. Die Anbindung an eingebettete Plattformen (z. B. Raspberry Pi, Jetson Nano) ermöglicht eine direkte Erkennung ohne zusätzliche Treiber. Die Pin-Definitionen sind als VBUS, D+, D- und GND standardisiert und unterstützen eine integrierte 5-V-Stromversorgung und Datenübertragung für eine nahtlose Integration in verschiedene Endgeräte.
