SF-C2016USB-D5.0-L1500-D140-Verre V1.0
Sincèrement

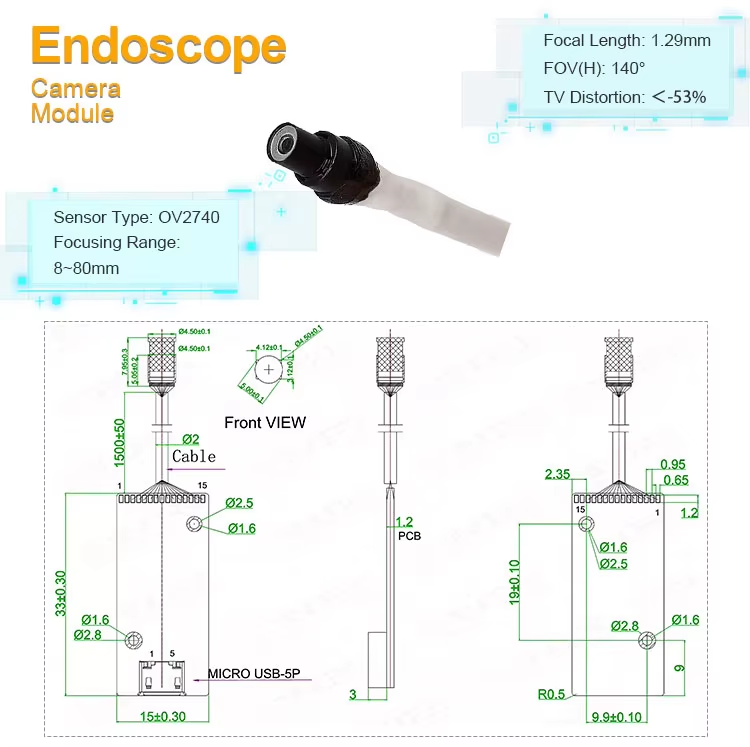

Ce module de caméra UVC USB2.0 à capteur CMOS OV2740 de 5,0 mm de diamètre d'image HD 1080P est un module de caméra d'endoscope USB conçu pour l'imagerie longue distance dans des espaces confinés. Son diamètre de noyau est contrôlé avec précision à 5,0 ± 0,1 mm, avec une longueur de câble atteignant 1 500 mm. La conception globale donne la priorité aux fonctionnalités universelles, à longue portée et haute définition, ce qui en fait un composant visuel spécialisé pour l'inspection industrielle, l'exploration de pipelines et des applications similaires. Équipé d'un capteur OV2740, le système optique présente une distance focale de 1,29 mm et une ouverture F5.0, offrant un champ de vision horizontal jusqu'à 140° avec une distorsion TV contrôlée à -53 %. La plage de mise au point de 8 à 80 mm couvre les distances d'observation moyennes à rapprochées. Cette combinaison de paramètres optiques permet au module de fournir une imagerie claire à grand champ et à faible distorsion malgré les contraintes des câbles longs, répondant ainsi aux demandes d'observation dans des cavités de grande longueur. À cela s'ajoutent la conception de l'interface et de la transmission du module. Il utilise un Micro USB-5P comme interface principale, intégrant une alimentation 5 V, une transmission de données et une mise à la terre blindée. L'extrémité du capteur dispose d'une interface dédiée à 10 broches allouant des fonctions telles que le contrôle des LED, l'alimentation multi-niveaux, le contrôle I⊃2;C et la transmission de données MIPI. Le système d'alimentation prend en charge 3,3 V/2,8 V, 1,8 V et 1,2 V, fournissant une alimentation indépendante aux différents modules pour minimiser les interférences. La sortie d'imagerie adhère strictement au protocole USB 2.0 UVC, prenant en charge les formats d'image YUV et MJPEG avec une résolution maximale de 1080P à 60 ips. La fonctionnalité Plug-and-play réduit considérablement les barrières techniques et les coûts de développement liés à l'intégration des appareils. L'intégration synergique des paramètres structurels et de la conception fonctionnelle permet à ce module de conserver une empreinte physique compacte de 5,0 mm tout en offrant une adaptabilité à longue portée, des capacités d'imagerie haute définition et une intégration transparente des appareils. Cela en fait un composant visuel de base très pratique pour l’imagerie longue distance dans des espaces confinés. |
 |
Avantage produit ◢
1. Imagerie haute définition longue portée : avec une longueur de câble de 1 500 mm pour un accès étendu aux cavités profondes, la sortie 1080P @ 60fps équilibre la résolution et les capacités de capture de mouvement pour répondre aux demandes d'observation haute définition dans des scénarios longue distance.
2. Adaptabilité à un large champ : un champ de vision horizontal de 140° combiné à une plage de mise au point de 8 à 80 mm couvre des zones d'observation plus larges dans des espaces confinés tout en garantissant une imagerie claire à des distances moyennes à proches.

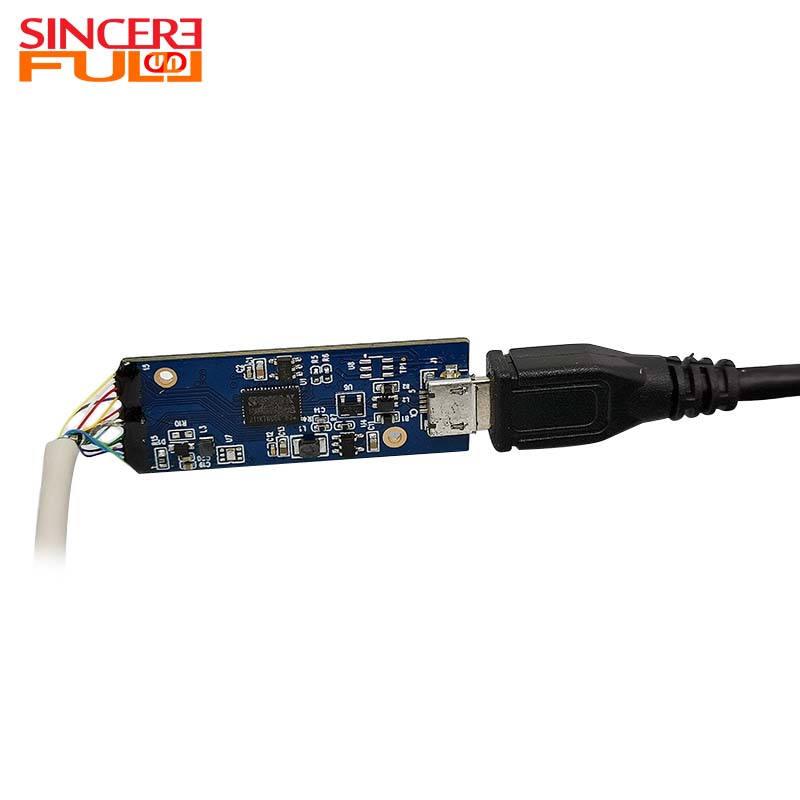

3. Interface universelle pour une intégration facile : dispose d'un port Micro USB-5P compatible avec le protocole USB 2.0 UVC, prenant en charge la double sortie au format YUV et MJPEG. S'interface directement avec la plupart des systèmes d'appareils, réduisant ainsi les barrières d'intégration.
4. Durabilité conçue avec précision : diamètre du noyau contrôlé avec précision à 5,0 ± 0,1 mm avec une tolérance unifiée de ± 0,1 mm, garantissant la cohérence de l'assemblage par lots. La conception du câble intégré minimise les pertes de connexion et améliore la stabilité opérationnelle sur les longues distances.
1. Inspection des pipelines industriels : conçue pour les pipelines industriels longue distance et les cavités d'équipement internes, la sonde d'inspection est dotée d'un câble de 1 500 mm pour une pénétration profonde dans des espaces étendus. Son champ de vision grand angle de 140° couvre les parois intérieures des pipelines, permettant une observation haute définition des défauts et de l'intégrité structurelle.
2. Inspection de maintenance automobile : conçu pour les inspections de maintenance des espaces confinés tels que les moteurs et transmissions automobiles. Son microdiamètre de 5,0 mm permet d'accéder aux zones étroites, tandis que le câble longue portée s'adapte aux structures internes complexes du véhicule.
3. Inspection technique de la construction : utilisé pour les inspections internes des murs des bâtiments, des pipelines et des systèmes CVC. Le câble longue portée et le large champ de vision couvrent des structures architecturales complexes, avec une imagerie haute définition répondant aux exigences d'évaluation de la qualité technique.
4. Observation de recherche scientifique : intégré dans l'équipement d'observation de cavités longue distance pour les expériences de recherche. Son interface USB universelle facilite une connexion facile aux systèmes expérimentaux, tandis que la sortie haute définition fournit un support visuel clair pour la collecte de données expérimentales.
Paramètres techniques ◢
Nom du produit |
Module de caméra endoscopique 1080P |
Capteur d'image |
OV2740 |
Périphérique d'image |
Interface USB2.0 |
Pixels |
2MP (1080P) |
Diamètre |
5mm |
Plage de mise au point |
8~80mm |
Champ de vision (FOV) |
140° (horizontal) |
Distorsion TV |
< -53% |
Ouverture |
F5.0 |
Format |
YUV et MJPG |
FAQ ◢
1. La distorsion TV du module est contrôlée dans une plage de -53 %. Comment ce paramètre affecte-t-il l’observation réelle ?
Le paramètre de distorsion TV reflète le degré de déformation des bords de l'image. Un niveau de distorsion de -53 % se situe dans la plage acceptable pour les scénarios d’inspection industrielle. Il peut être encore optimisé grâce à une correction logicielle de post-traitement et n’a pas d’impact sur la précision de l’observation du cœur ou de l’identification des défauts.
2. Pourquoi certains modules diffèrent-ils plusieurs fois en termes de prix ?
La différence est due aux marques de capteurs (telles que la série SONY IMX par rapport aux produits nationaux), aux groupes de lentilles optiques (les lentilles asphériques coûtent plus cher), à la certification médicale (telle que le processus FDA prend 2 à 3 ans) et à d'autres facteurs.
3. Que voit un module de caméra d'endoscope ?
A4 : Le module de caméra endoscopique capture des images et des vidéos détaillées de structures internes étroites et est généralement utilisé dans des contextes médicaux, industriels ou de recherche. À usage médical, il est inséré dans le corps à travers des tubes minces, capables de capturer des images haute définition dans des zones petites ou difficiles d'accès. La lentille d'un endoscope est généralement équipée d'une source de lumière pour offrir une vision claire dans un environnement sombre. L'appareil peut enregistrer et transmettre des images en temps réel pour aider les médecins à examiner les organes, tissus et autres structures internes afin d'identifier des lésions, une inflammation ou d'autres problèmes de santé. Il peut aider à visualiser l'estomac, les intestins, les bronches, le conduit auditif, la cavité nasale, l'œsophage, la vessie, la prostate, le vagin et d'autres organes, permettant ainsi le diagnostic et la surveillance de conditions telles que des tumeurs, des infections ou des blocages. Les anomalies des tissus et des vaisseaux sanguins peuvent être constatées en temps réel. Dans les environnements industriels, il peut inspecter les zones de machines, de plomberie ou d'infrastructures difficiles à voir directement à l'œil nu, mettant en évidence l'usure, la corrosion ou le blocage.
4. Concernant la clarté de l’image : peut-il faire la mise au point à une distance ultra-rapprochée de 5 mm ? Peut-il clairement montrer des rayures minuscules ?
La profondeur de champ du module varie de 5 à 50 mm, avec une distance de travail minimale de 5 mm. À cette distance, il révèle clairement les textures de surface des objets inspectés. Combinée à un champ de vision ultra-large de 120°, une seule image capture une zone circulaire d'environ 10 mm de diamètre (à une distance de travail de 5 mm), suffisante pour identifier clairement les moindres détails tels que les rayures, les bavures et les particules étrangères. La taille du capteur d'image est de 1/18 de pouce, avec des dimensions en pixels et une résolution optimisées pour les scénarios d'imagerie macro.
5. Concernant la compatibilité de l'interface : l'interface USB 2.0 prend-elle en charge les téléphones mobiles ou les plates-formes intégrées ?
Le module utilise une interface USB 2.0 standard prenant en charge le protocole UVC, permettant une fonctionnalité plug-and-play sur les systèmes d'exploitation courants, notamment Windows, Linux et Android. La connexion à un téléphone mobile nécessite un câble adaptateur OTG et la confirmation que le téléphone prend en charge les appareils UVC externes. La connexion à des plates-formes intégrées (par exemple Raspberry Pi, Jetson Nano) permet une reconnaissance directe sans pilotes supplémentaires. Les définitions de broches sont standardisées comme VBUS, D+, D- et GND, prenant en charge l'alimentation 5 V intégrée et la transmission de données pour une intégration transparente dans divers terminaux.
