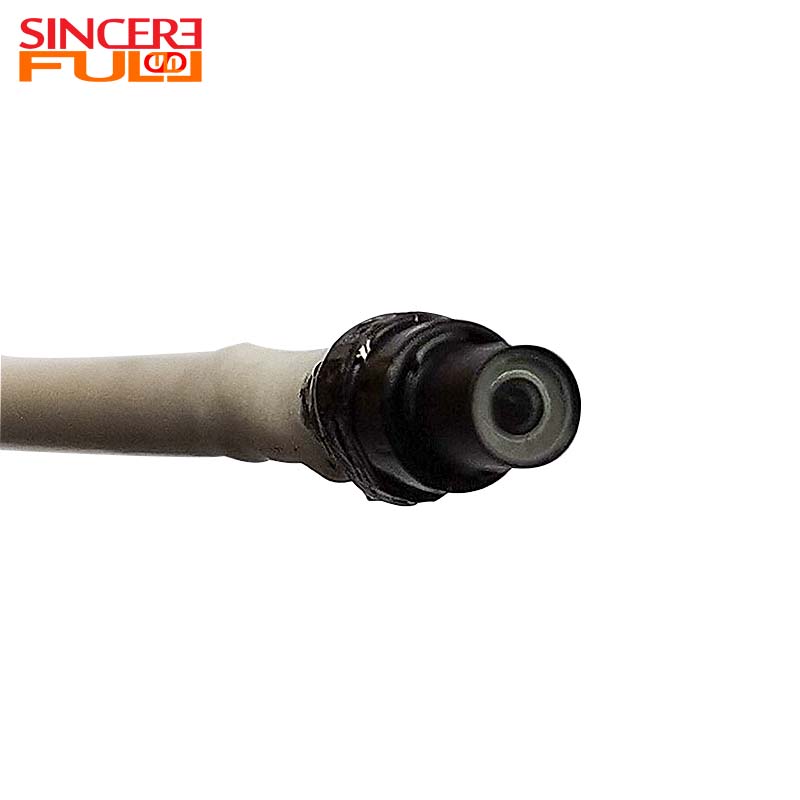

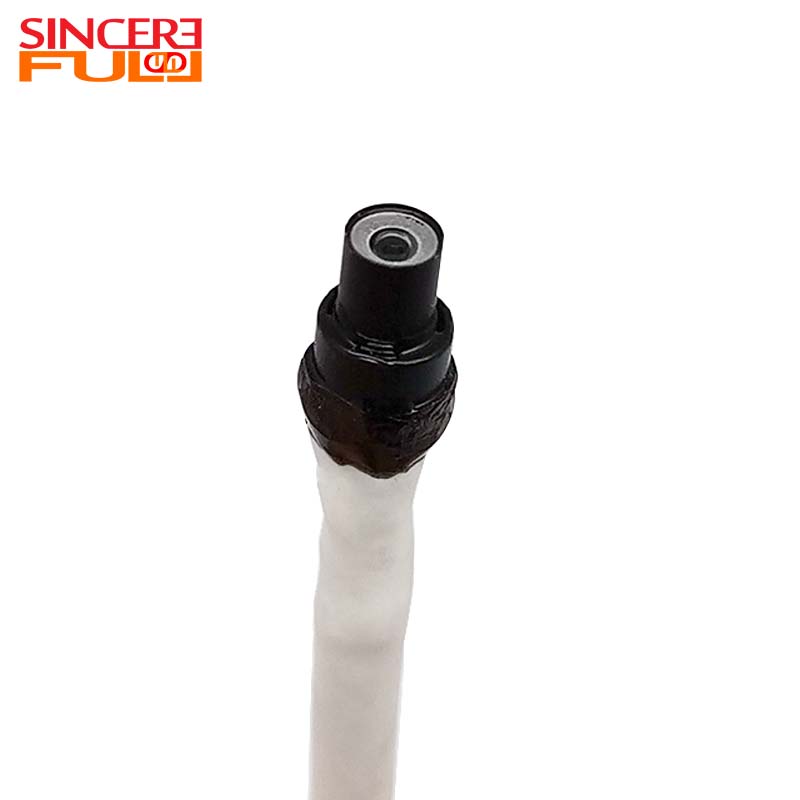

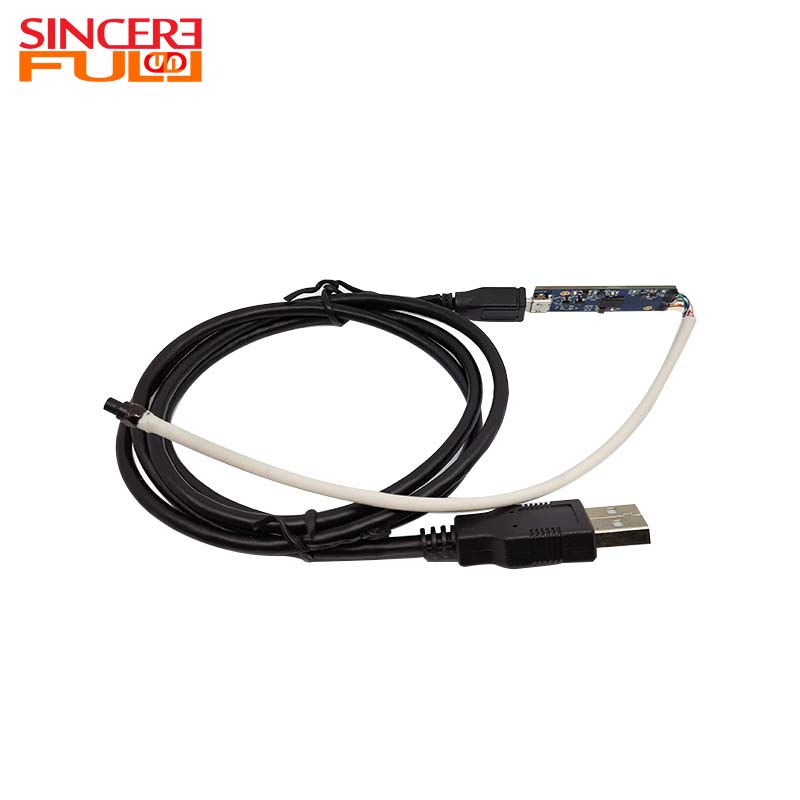

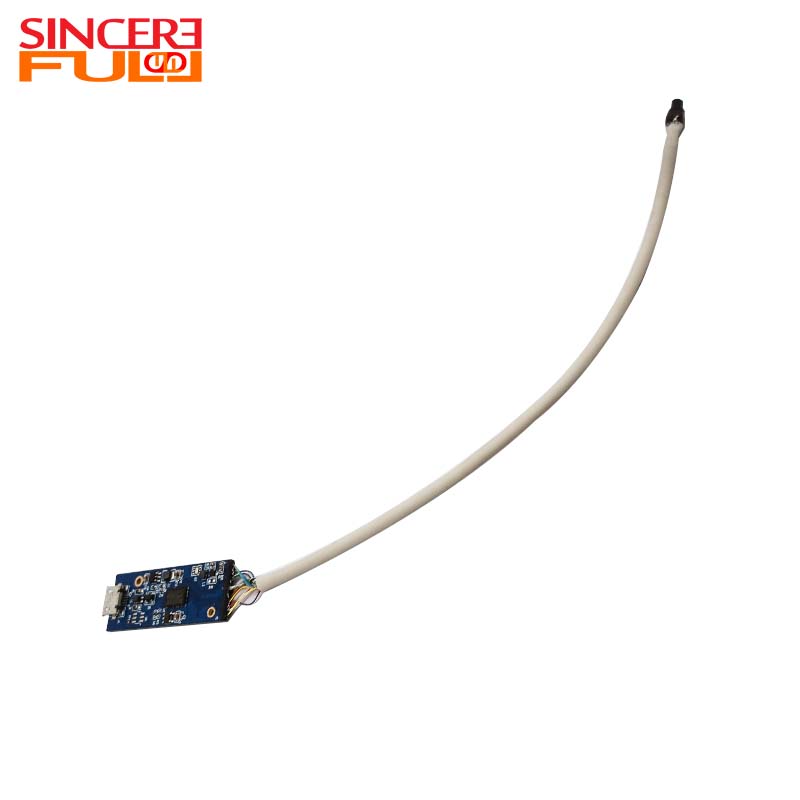

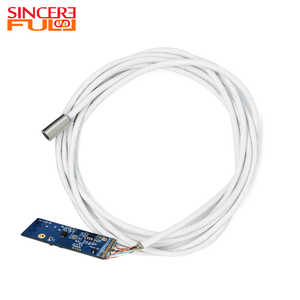

Immagine HD 1080P Modulo fotocamera UVC USB 2.0 con sensore CMOS OV2740 da 5,0 mm di diametro

Questo modulo fotocamera UVC USB 2.0 con sensore CMOS OV2740 con immagine HD 1080P da 5,0 mm è un modulo fotocamera per endoscopio USB progettato per l'imaging a lunga distanza in spazi ristretti. Il diametro del nucleo è controllato con precisione a 5,0±0,1 mm, con una lunghezza del cavo che raggiunge i 1500 mm. Il design complessivo privilegia la funzionalità a lungo raggio, ad alta definizione e universale, rendendolo un componente visivo centrale specializzato per l'ispezione industriale, l'esplorazione di condutture e applicazioni simili. Dotato di un sensore OV2740, il sistema ottico presenta una lunghezza focale di 1,29 mm e un'apertura F5.0, offrendo un campo visivo orizzontale fino a 140° con distorsione TV controllata entro -53%. La gamma di messa a fuoco di 8–80 mm copre le distanze di osservazione medio-ravvicinate. Questa combinazione di parametri ottici consente al modulo di fornire immagini chiare ad ampio campo e a bassa distorsione nonostante i vincoli del cavo lungo, soddisfacendo le esigenze di osservazione all'interno di cavità di lunghezza estesa. A complemento di ciò c'è l'interfaccia del modulo e il design della trasmissione. Utilizza una Micro USB-5P come interfaccia principale, integrando alimentazione da 5 V, trasmissione dati e messa a terra schermata. L'estremità del sensore presenta un'interfaccia dedicata a 10 pin che assegna funzioni come controllo LED, alimentazione multilivello, controllo I⊃2;C e trasmissione dati MIPI. Il sistema di alimentazione supporta 3,3 V/2,8 V, 1,8 V e 1,2 V, fornendo alimentazione indipendente a diversi moduli per ridurre al minimo le interferenze. L'output delle immagini aderisce rigorosamente al protocollo USB 2.0 UVC, supportando i formati di immagine YUV e MJPEG con una risoluzione massima di 1080P a 60 fps. La funzionalità plug-and-play riduce significativamente le barriere tecniche e i costi di sviluppo per l'integrazione dei dispositivi. L'integrazione sinergica dei parametri strutturali e del design funzionale consente a questo modulo di mantenere un ingombro fisico compatto di 5,0 mm offrendo al contempo adattabilità a lungo raggio, capacità di imaging ad alta definizione e integrazione perfetta del dispositivo. Ciò lo rende un componente fondamentale visivo altamente pratico per l'imaging a lunga distanza in spazi ristretti.

Vantaggio del prodotto ◢

• 1. Imaging ad alta definizione a lungo raggio: con un cavo lungo 1.500 mm per un accesso esteso alle cavità profonde, l'uscita 1080P a 60 fps bilancia la risoluzione e le capacità di acquisizione del movimento per soddisfare le esigenze di osservazione ad alta definizione in scenari a lunga distanza.

• 2. Adattabilità ad ampio campo: un campo visivo orizzontale di 140° combinato con una gamma di messa a fuoco di 8–80 mm copre aree di osservazione più ampie in spazi ristretti garantendo immagini nitide a distanze medio-ravvicinate.

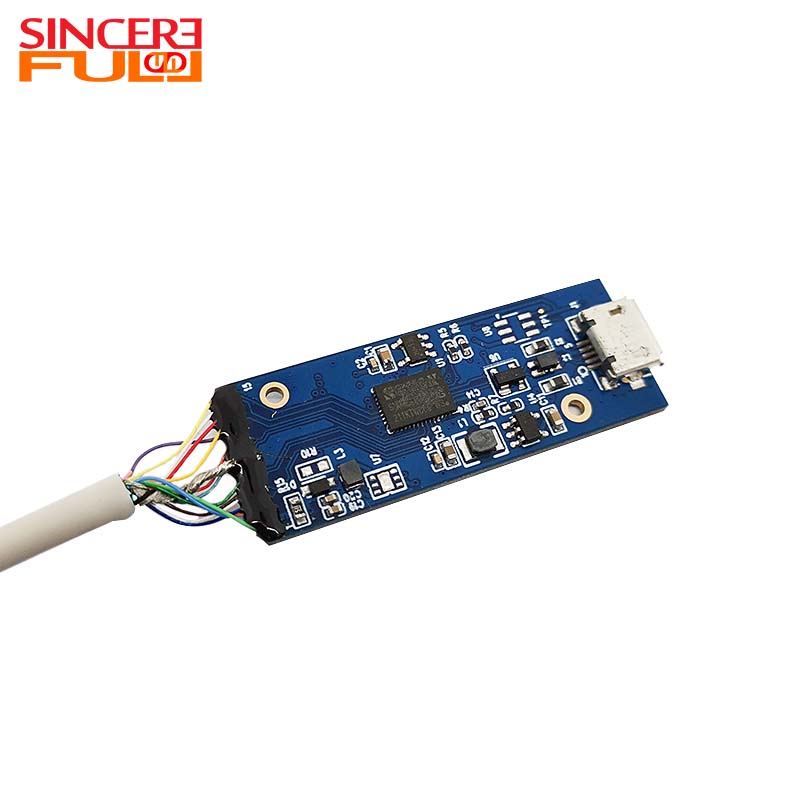

• 3. Interfaccia universale per una facile integrazione: dispone di una porta Micro USB-5P compatibile con il protocollo USB 2.0 UVC, che supporta la doppia uscita in formato YUV e MJPEG. Si interfaccia direttamente con la maggior parte dei sistemi di dispositivi, riducendo le barriere di integrazione.

• 4. Durata progettata con precisione: diametro del nucleo controllato con precisione a 5,0 ± 0,1 mm con una tolleranza unificata di ± 0,1 mm, garantendo la coerenza dell'assemblaggio in batch. Il design del cavo integrato riduce al minimo le perdite di connessione e migliora la stabilità operativa a lunga distanza.

Applicazione del modulo telecamera per endoscopio ◢

1.Ispezione di tubazioni industriali: progettata per tubazioni industriali a lunga distanza e cavità di apparecchiature interne, la sonda di ispezione è dotata di un cavo da 1500 mm per una penetrazione profonda in spazi estesi. Il suo campo visivo grandangolare di 140° copre le pareti interne della tubazione, consentendo l'osservazione ad alta definizione dei difetti e dell'integrità strutturale.

2.Ispezione di manutenzione automobilistica: progettata per ispezioni di manutenzione di spazi ristretti come motori e trasmissioni automobilistici. Il suo microdiametro di 5,0 mm consente l'accesso ad aree ristrette, mentre il cavo a lungo raggio si adatta alle complesse strutture interne del veicolo.

3.Ispezione di ingegneria edile: utilizzata per ispezioni interne di pareti di edifici, condutture e sistemi HVAC. Il cavo a lunga portata e l'ampio campo visivo coprono strutture architettoniche complesse, con immagini ad alta definizione che soddisfano i requisiti di valutazione della qualità ingegneristica.

4.Osservazione della ricerca scientifica: integrata in apparecchiature di osservazione della cavità a lunga distanza per esperimenti di ricerca. La sua interfaccia USB universale facilita la connessione ai sistemi sperimentali, mentre l'output ad alta definizione fornisce un chiaro supporto visivo per la raccolta dei dati sperimentali.

Parametri tecnici ◢

Nome del prodotto	Modulo telecamera per endoscopio 1080P
Sensore di immagine	OV2740
Dispositivo di immagine	Interfaccia USB 2.0
Pixel	2MP (1080P)
Diametro	5 mm
Gamma di messa a fuoco	8~80 mm
Campo visivo (FOV)	140° (orizzontale)
Distorsione televisiva	<-53%
Apertura	F5.0
Formato	YUV&MJPG

Domande frequenti ◢

1. La distorsione TV del modulo è controllata entro -53%. In che modo questo parametro influisce sull'osservazione reale?

Il parametro di distorsione TV riflette il grado di deformazione dei bordi dell'immagine. Un livello di distorsione del -53% rientra nell'intervallo accettabile per gli scenari di ispezione industriale. Può essere ulteriormente ottimizzato attraverso la correzione del software post-elaborazione e non influisce sull'accuratezza dell'osservazione principale o sull'identificazione dei difetti.

2. Perché alcuni moduli differiscono più volte nel prezzo?

La differenza è dovuta ai marchi dei sensori (come la serie SONY IMX rispetto a quelli domestici), ai gruppi di lenti ottiche (le lenti asferiche costano di più), alla certificazione medica (come il processo FDA richiede 2-3 anni) e ad altri fattori.

3. Cosa vede un modulo telecamera per endoscopio?

R4: Il modulo telecamera endoscopica cattura immagini e video dettagliati di strutture interne strette e viene generalmente utilizzato in ambienti medici, industriali o di ricerca. Nell'uso medico, viene inserito nel corpo attraverso tubi sottili, in grado di catturare immagini ad alta definizione in aree piccole o difficili da raggiungere. La lente di un endoscopio è solitamente dotata di una sorgente luminosa per fornire una visione chiara in un ambiente buio. Il dispositivo può registrare e trasmettere immagini in tempo reale per aiutare i medici a osservare organi, tessuti e altre strutture interne per identificare lesioni, infiammazioni o altri problemi di salute. Può aiutare a visualizzare lo stomaco, l'intestino, i bronchi, il condotto uditivo, la cavità nasale, l'esofago, la vescica, la prostata, la vagina e altri organi, consentendo la diagnosi e il monitoraggio di condizioni come tumori, infezioni o ostruzioni. Le anomalie dei tessuti e dei vasi sanguigni possono essere viste in tempo reale. In ambienti industriali, può ispezionare aree di macchinari, impianti idraulici o infrastrutture difficili da vedere direttamente ad occhio nudo, evidenziando usura, corrosione o ostruzioni.

4. Per quanto riguarda la nitidezza dell'immagine: è in grado di mettere a fuoco a una distanza ravvicinata di 5 mm? Può mostrare chiaramente piccoli graffi?

La profondità di campo del modulo varia da 5 a 50 mm, con una distanza di lavoro minima di 5 mm. A questa distanza, rivela chiaramente le strutture superficiali degli oggetti ispezionati. In combinazione con un campo visivo ultra ampio di 120°, una singola immagine cattura un'area circolare di circa 10 mm di diametro (a una distanza di lavoro di 5 mm), sufficiente per identificare chiaramente dettagli minuti come graffi, sbavature e particelle estranee. La dimensione del sensore di immagine è di 1/18 di pollice, con dimensioni in pixel e risoluzione ottimizzate per scenari di imaging macro.

5. Per quanto riguarda la compatibilità dell'interfaccia: l'interfaccia USB 2.0 supporta telefoni cellulari o piattaforme integrate?

Il modulo utilizza un'interfaccia USB 2.0 standard che supporta il protocollo UVC, consentendo funzionalità plug-and-play sui principali sistemi operativi tra cui Windows, Linux e Android. La connessione a un telefono cellulare richiede un cavo adattatore OTG e la conferma che il telefono supporti dispositivi UVC esterni. Il collegamento a piattaforme integrate (ad esempio Raspberry Pi, Jetson Nano) consente il riconoscimento diretto senza driver aggiuntivi. Le definizioni dei pin sono standardizzate come VBUS, D+, D- e GND, supportando l'alimentazione integrata da 5 V e la trasmissione dati per un'integrazione perfetta in vari dispositivi terminali.
