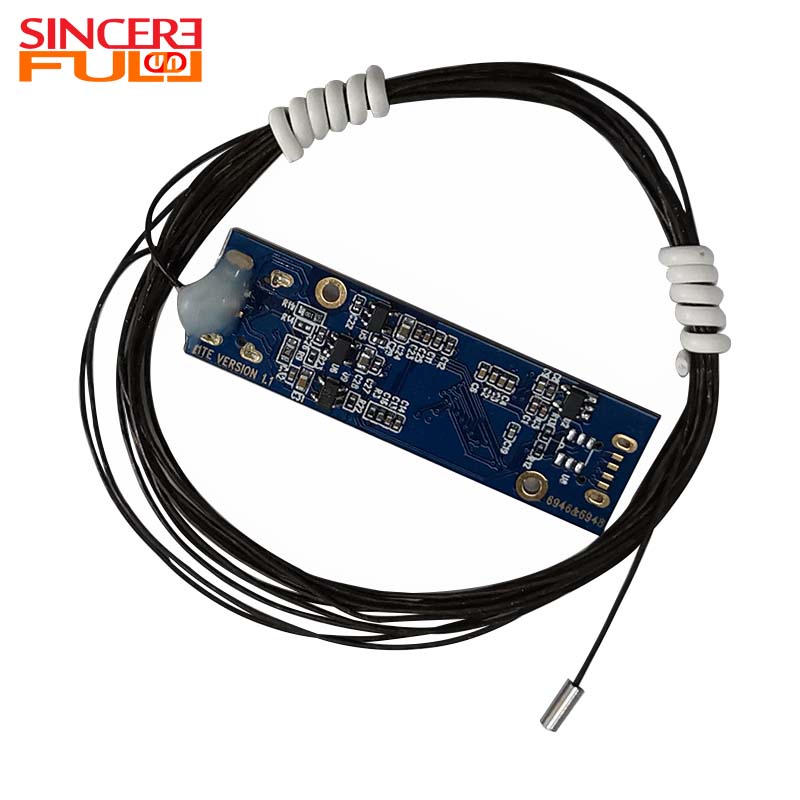

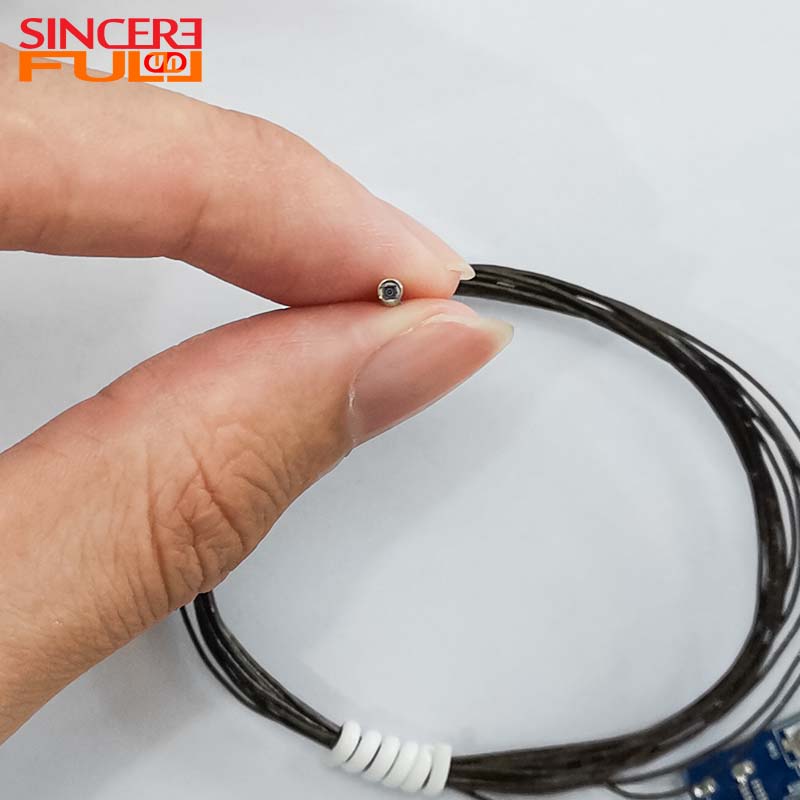

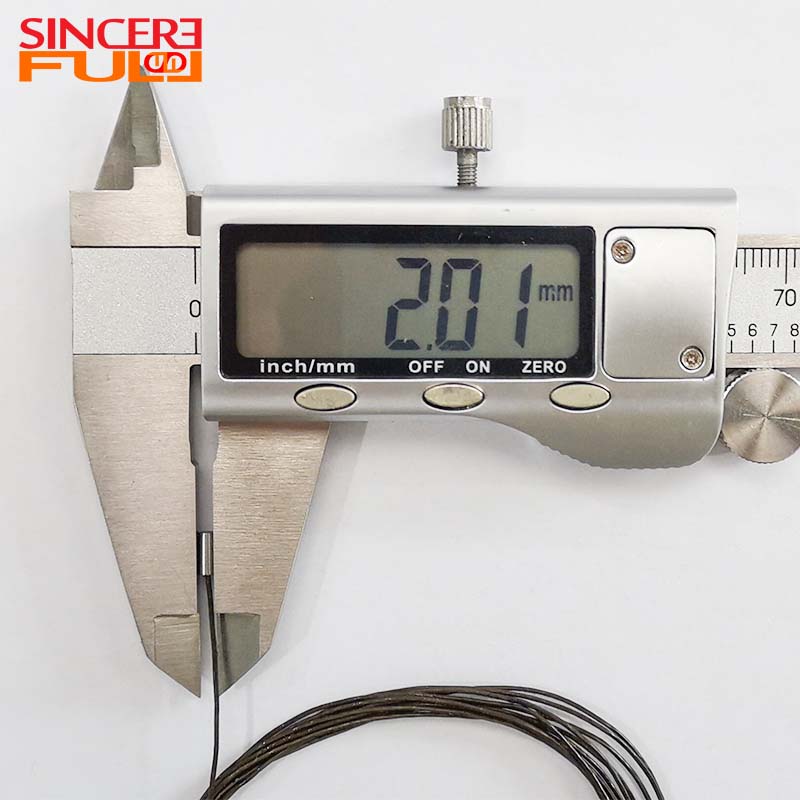

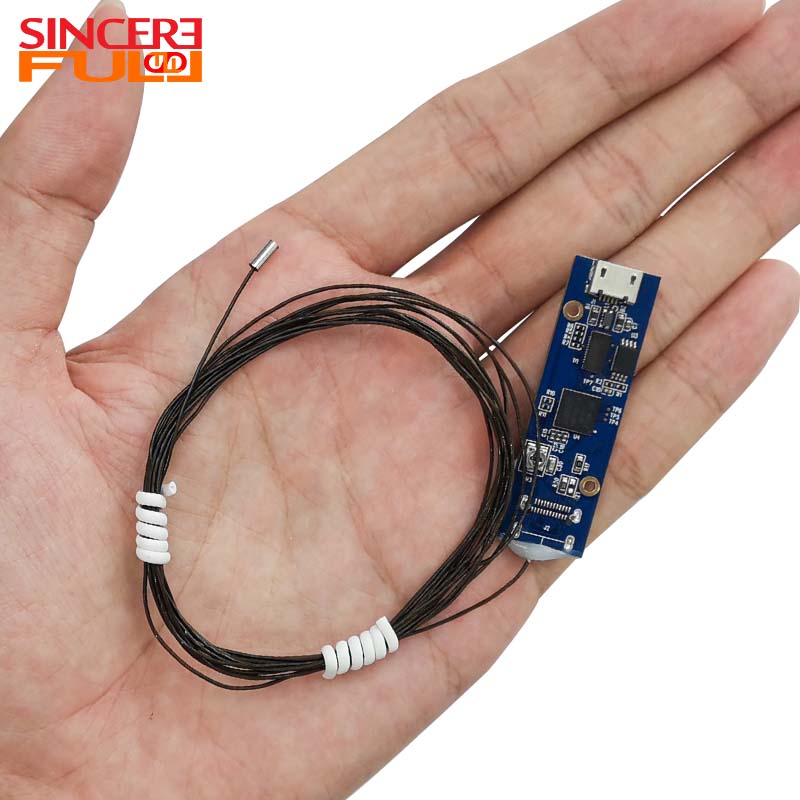

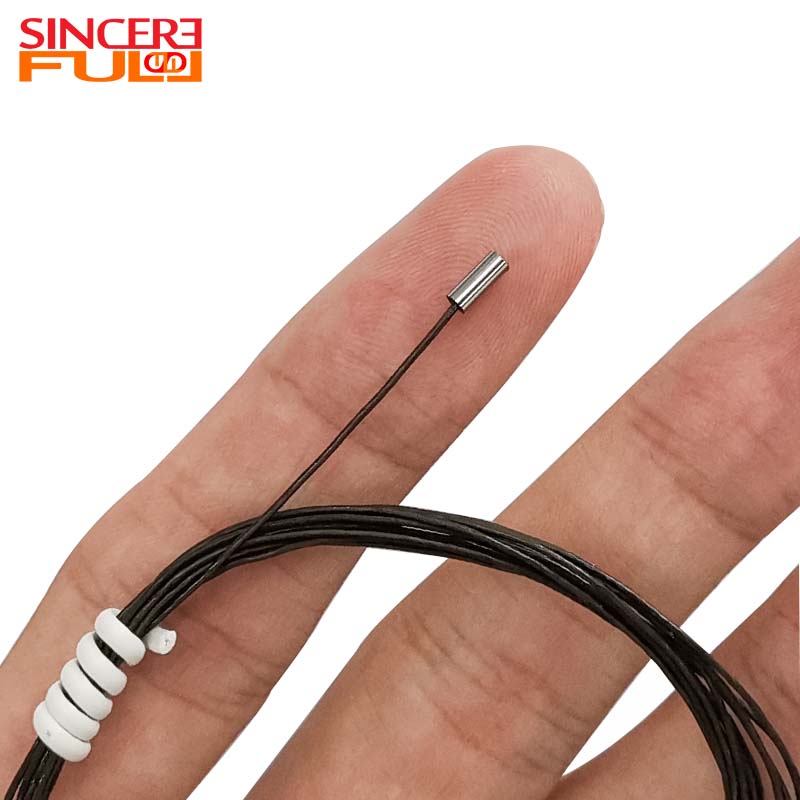

Ultrakleines, wasserdichtes Weitwinkel-Endoskopkameramodul OVM6946 mit CMOS-Sensor und USB2.0-Schnittstelle

Dieses ultrakleine, wasserdichte Weitwinkel-Endoskopkameramodul OVM6946 mit CMOS-Sensor und USB2.0-Schnittstelle wurde speziell für die endoskopische Inspektion in engen Räumen entwickelt. Es verfügt über einen 1/18-Zoll-OVM6946-Sensor mit einer USB 2.0-Schnittstelle, optional 4 hochhelle weiße LEDs und ein wasserdichtes Stahlgehäuse. Mit einer Schärfentiefe von 5 mm bis 50 mm eignet es sich hervorragend für die Aufnahme von Bildern im Nahbereich. Es findet umfangreiche Anwendungen in Szenarien, die eine ultrakompakte Nahbereichsinspektion erfordern, wie zum Beispiel: - Industrielle Mikrorohrleitungsinspektion - Endoskopische Wartung in Hohlräumen von Präzisionsinstrumenten - Medizinische Mikrohohlraumbeobachtung - Endoskopische Inspektion von Mikrokomponenten in der Automobilindustrie - Mikrointerne Rohrleitungswartung in Haushaltsgeräten.

Produktvorteil ◢

• 1.Nahbereichsbildgebung: Speziell für endoskopische Anwendungen im Nahbereich mit einer Schärfentiefe von 5 mm bis 50 mm entwickelt. Das integrierte 120°-Ultraweitwinkelobjektiv ermöglicht es, mit einem einzigen Modul das Inspektionssichtfeld in Mikroräumen effektiv abzudecken.

• 2.Klare Bildgebung bei schlechten Lichtverhältnissen: Ausgestattet mit 4 weißen LEDs mit hoher Helligkeit. In Umgebungen ohne Umgebungslicht (0 Lux) ermöglicht die Aktivierung der LEDs eine klare Bildaufnahme.

• 3.Plug-and-Play-Funktionalität: Nutzt eine Standard-USB-2.0-Schnittstelle und gewährleistet so Plug-and-Play-Betrieb ohne komplexe Treiberanpassung auf verschiedenen Host-Geräten.

• 4.Breite Temperaturstabilität: Funktioniert zuverlässig in einem Umgebungstemperaturbereich von -20 °C bis 70 °C, wobei die Bildqualität zwischen 0 °C und 50 °C stabil bleibt. Dadurch ist es an anspruchsvolle Industrieumgebungen, Inspektionen im Freien und andere Szenarien mit Temperaturschwankungen anpassbar.

Anwendung des Endoskopkameramoduls ◢

1.Industrielle Mikrorohrinspektion: Geeignet für die Inspektion des inneren Zustands von Rohren mit sehr kleinem Durchmesser, wie z. B. dünnen Wasserrohren, Luftleitungen und Ölrohren. Es kann in Mikroräume eindringen, die für herkömmliche Inspektionsgeräte unzugänglich sind.

2.Inspektion von Präzisionsinstrumenten und elektronischen Komponenten: Ermöglicht die Untersuchung interner Hohlräume von mikromechanischen Teilen, elektronischen Chips und Präzisionsinstrumenten, um interne Fehler oder Verschleißprobleme zu identifizieren.

3.Inspektion von Automobilkomponenten: Erleichtert die Innenbesichtigung von kleinen Motordurchgängen, Präzisionsbeschlägen und engen Hohlräumen in Fahrzeugen und ermöglicht so eine Beurteilung ohne Demontage von Komponenten.

4.Grundlegende medizinische/Labor-Mikrohohlraumbeobachtung: Anwendbar für die nicht-invasive Beobachtung kleiner Hohlräume und die detaillierte Betrachtung von Miniaturlaborkomponenten und -proben.

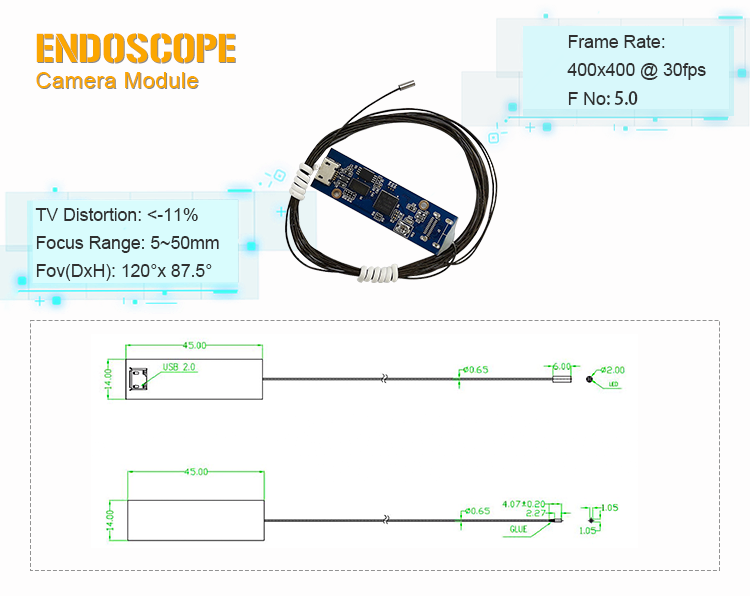

Technische Parameter ◢

Produktname	Endoskop-Kameramodul mit großer Reichweite
Bildsensor	OVM6946
Bildgerät	1/18'
F Nr.	F5.0
Fov(DxH)	120° x 87,5°
TV-Verzerrung	<-11 % bei 0,95 Feld
Ausgabeschnittstelle	USB2.0
Theorie	CMOS-Bildgebung
Fokusbereich	5mm ~ 50mm
Format	YUV&MJPG

FAQ ◢

1. Was soll ich tun, wenn das Modul nach der Hochtemperatursterilisation ausfällt?

Überprüfen Sie, ob die Toleranztemperatur überschritten wird (manche liegen beispielsweise nur bei 120 °C), schalten Sie vor der Sterilisation den Strom aus und entfernen Sie den Akku. Schäden können durch Versagen des Dichtmittels oder Verformung der Leiterplatte verursacht werden.

2. Warum unterscheiden sich manche Module mehrfach im Preis?

Der Unterschied ist auf Sensormarken (z. B. SONY IMX-Serie im Vergleich zu inländischen Modellen), optische Linsengruppen (asphärische Linsen kosten mehr), medizinische Zertifizierung (z. B. FDA-Prozess dauert 2–3 Jahre) und andere Faktoren zurückzuführen.

3. Was sieht ein Endoskop-Kameramodul?

A4: Das endoskopische Kameramodul erfasst detaillierte Bilder und Videos schmaler innerer Strukturen und wird typischerweise in medizinischen, industriellen oder Forschungsumgebungen eingesetzt. Bei der medizinischen Verwendung wird es durch schlanke Röhren in den Körper eingeführt und ist in der Lage, hochauflösende Bilder in kleinen oder schwer zugänglichen Bereichen aufzunehmen. Die Linse eines Endoskops ist normalerweise mit einer Lichtquelle ausgestattet, um in dunkler Umgebung eine klare Sicht zu ermöglichen. Das Gerät kann Bilder in Echtzeit aufzeichnen und übertragen, um Ärzten dabei zu helfen, Organe, Gewebe und andere innere Strukturen zu untersuchen, um Läsionen, Entzündungen oder andere Gesundheitsprobleme zu erkennen. Es kann dabei helfen, Magen, Darm, Bronchien, Gehörgang, Nasenhöhle, Speiseröhre, Blase, Prostata, Vagina und andere Organe sichtbar zu machen und so Erkrankungen wie Tumore, Infektionen oder Verstopfungen zu diagnostizieren und zu überwachen. Die Anomalien von Geweben und Blutgefäßen können in Echtzeit beobachtet werden. In industriellen Umgebungen können Bereiche von Maschinen, Rohrleitungen oder Infrastrukturen inspiziert werden, die mit bloßem Auge nur schwer zu erkennen sind, und so auf Verschleiß, Korrosion oder Verstopfungen aufmerksam gemacht werden.

4. Bezüglich der Bildschärfe: Kann es auf einen extrem kurzen Abstand von 5 mm fokussieren? Können winzige Kratzer deutlich sichtbar sein?

Die Schärfentiefe des Moduls reicht von 5–50 mm, bei einem minimalen Arbeitsabstand von 5 mm. Aus dieser Entfernung lassen sich die Oberflächenstrukturen der untersuchten Objekte deutlich erkennen. In Kombination mit einem ultraweiten Sichtfeld von 120° erfasst ein einzelnes Bild einen kreisförmigen Bereich mit einem Durchmesser von etwa 10 mm (bei 5 mm Arbeitsabstand), der ausreicht, um kleinste Details wie Kratzer, Grate und Fremdkörper klar zu erkennen. Die Bildsensorgröße beträgt 1/18 Zoll, wobei Pixelabmessungen und Auflösung für Makrobildszenarien optimiert sind.

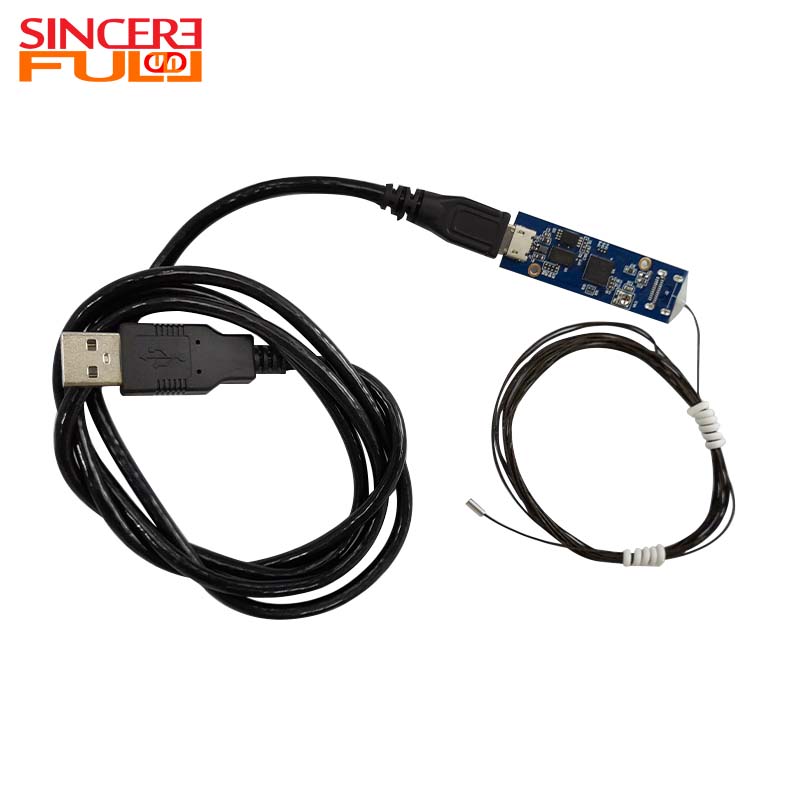

5. Zur Schnittstellenkompatibilität: Unterstützt die USB 2.0-Schnittstelle Mobiltelefone oder eingebettete Plattformen?

Das Modul nutzt eine Standard-USB-2.0-Schnittstelle, die das UVC-Protokoll unterstützt und Plug-and-Play-Funktionalität auf gängigen Betriebssystemen wie Windows, Linux und Android ermöglicht. Für die Verbindung mit einem Mobiltelefon sind ein OTG-Adapterkabel und die Bestätigung erforderlich, dass das Telefon externe UVC-Geräte unterstützt. Die Anbindung an eingebettete Plattformen (z. B. Raspberry Pi, Jetson Nano) ermöglicht eine direkte Erkennung ohne zusätzliche Treiber. Die Pin-Definitionen sind als VBUS, D+, D- und GND standardisiert und unterstützen eine integrierte 5-V-Stromversorgung und Datenübertragung für eine nahtlose Integration in verschiedene Endgeräte.
