USB ‌OCHFA10‌ Billedsensor ‌1,5 mm Diameter‌ Medical Side View Endoscope Camera Module

Kan det opfylde de særlige krav til medicinsk desinfektion?

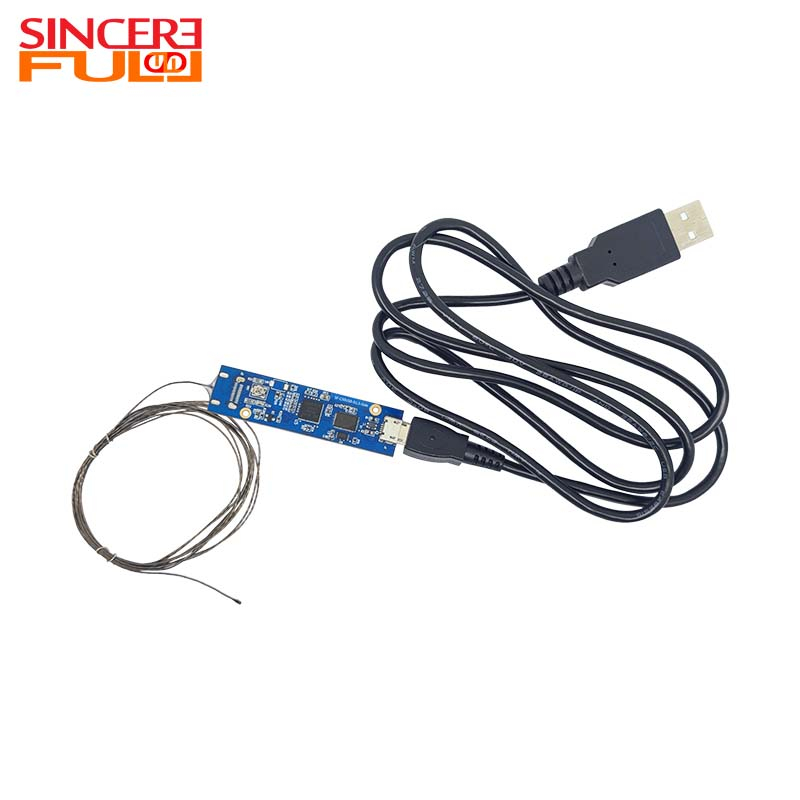

Kan det opfylde de særlige krav til medicinsk desinfektion? Kan det opfylde de særlige krav til medicinsk desinfektion? Kan det opfylde de særlige krav til medicinsk desinfektion? USB OCHFA10 Side View Medical Endoscope Camera Module er et separat billeddannelsessystem, der er udviklet til visuel inspektion i mikro-rum. Med OmniVision OCHFA10 CMOS-farvebilledsensoren med et 1/18-tommer optisk format og 1,008 μm pixelstørrelse, leverer den realtidsoutput ved 720×720 opløsning @ 30fps. Modulet forbindes til DSP-processorkortet via Wire Bonding og giver UVC-kompatibel videostreaming gennem et Micro USB-interface. Den understøtter dual-format-dekodning (YUV/MJPEG) til transmission med lav latens over USB 2.0-båndbredde. Den optiske enhed anvender et 0,418 mm kortfokusobjektiv med en F5.0 blænde, der opnår et synsfelt på 86°×86°, et 5-50 mm fokusområde og <-11 % forvrængningshastighed, hvilket sikrer geometrisk nøjagtighed i makrobilleder. Fremstillet med SMT-præcisionsmontering og AA (Active Alignment) optisk aksekalibrering, har modulet CE/FCC/RoHS/Reach-certificeringer. Linsedelen måler kun 1,5 mm i diameter og fungerer på tværs af -10°C til 70°C, hvilket opfylder pålidelighedskravene til både medicinske og industrielle miljøer.

Produktfordel ◢

1. Minimalt invasiv sidevisningsarkitektur:  Den 1,5 mm linsediameter med 90° optisk bane fra siden, kombineret med et fleksibelt kredsløbsdesign af split-type, giver adgang til smalle hulrum, der ikke kan nås af traditionelle fremadrettede systemer. Den laterale billeddannelsesmekanisme fanger panoramaudsigter fra sidevæggen uden at kræve aksial justering til målet, hvilket reducerer patienttraume ved medicinske undersøgelser og blinde vinkler ved industrielle inspektioner markant.

2. HD Streaming Processing Engine:  Dyb integration af PureCel® Plus-S pixelteknologi og UVC driver-fri protokol muliggør 30fps tabsfri videostreaming ved 720×720 opløsning. Dual-format auto-switching-funktionen justerer dynamisk båndbreddeforbrug baseret på værtens ydeevne, hvilket sikrer glatte billeder til mobilt medicinsk udstyr og bærbare industrielle endoskoper.

3. Præcisionsoptisk kontrol:  Den 0,418 mm mikrofokus brændvidde med et bredt 5-50 mm manuel fokusområde, F5,0 fast blænde og <-11 % forvrængningsundertrykkelsesalgoritme opretholder kantskarphed og farvenøjagtighed selv ved 5 mm tæt observation, ideel til mikrodefektanalyse på præcisionskomponentoverflader.

4. Industriel miljøtilpasningsevne:  Det IP67-klassificerede hus modstår midlertidig nedsænkning og højtryksvæskestråler, mens det brede temperaturområde på -10°C til 70°C understøtter hot-state motordetektion og vedligeholdelse af koldkædeudstyr. Modulet består faldtests på målerniveau og 1.000 timers kontinuerlig ældningsverifikation med MTBF ≥ 20.000 timer.

Anvendelse af endoskopkameramodul

• Dental rodkanalterapisystemer: Realtidsvisualisering af dentinrester, mikrorevner og lateral kanalmorfologi på rodkanalens sidevægge, der hjælper med præcis roterende NiTi-instrumentering og vurdering af fyldningsoverensstemmelse.
• ØNH-undersøgelse Endoskoper: Intuberer eksterne auditive kanaler, næsebihuler og svælgfordybninger for at diagnosticere sidevægsslimhindehyperæmi, polyphyperplasi og påvirkning af fremmedlegemer, hvilket muliggør hurtig ambulant screening.
• Industrielle mikrorørledningsboreskoper: Detekterer sidevægskorrosion, svejseporøsitet og intern afskalning i hydrauliske kapillærer, brændstofindsprøjtningsledninger og kølemiddelcirkulationsrør, der dækker rørdiametre Ø2-10 mm.
• Brændstofinjektoranalysatorer til biler: Observerer kulstofaflejringer, gummiopbygning og ændringer i strømningsåbninger på sidevæggene af dyseventiler med direkte indsprøjtning, hvilket matcher vedligeholdelsesbehovet for GDI-motorsystemer uden adskillelse.
• Mikroelektroniske reparationsprober: Inspicerer mellemlags mikrokortslutninger, BGA-loddeforbindelsessidevægsrevner og stikbensoxidation på PCB'er, tilpasser sig inspektionskravene på mikronniveau for reparationer på chipniveau.

Tekniske parametre ◢

FAQ ◢

1. Understøtter dette modul skræddersyede justeringer?

Ja, tilpasningstjenester er tilgængelige for kabellængde, interfacetype, husstruktur osv., for at imødekomme specifikke behov for udstyrsintegration.

2. Hvordan er billeddannelseseffekten i miljøer med lavt lys?

Den er afhængig af højfølsomme pixels og PureCel® Plus-S-teknologi og reducerer effektivt støj under svage lysforhold, mens den bevarer klare billeder og ægte farver.

3. Hvad er kerneforskellen fra almindelige fremadrettede endoskoper?

Den 1,5 mm ultra-lille diameter + sidevisningsdesign tillader observation af laterale væglæsioner i ultratynde lumen, hvilket eliminerer fremadrettede blinde pletter og er ideel til ikke-invasiv screening i naturlige kropskanaler såsom ØNH og urologi.

4. Kan det opfylde de særlige krav til medicinsk desinfektion?
