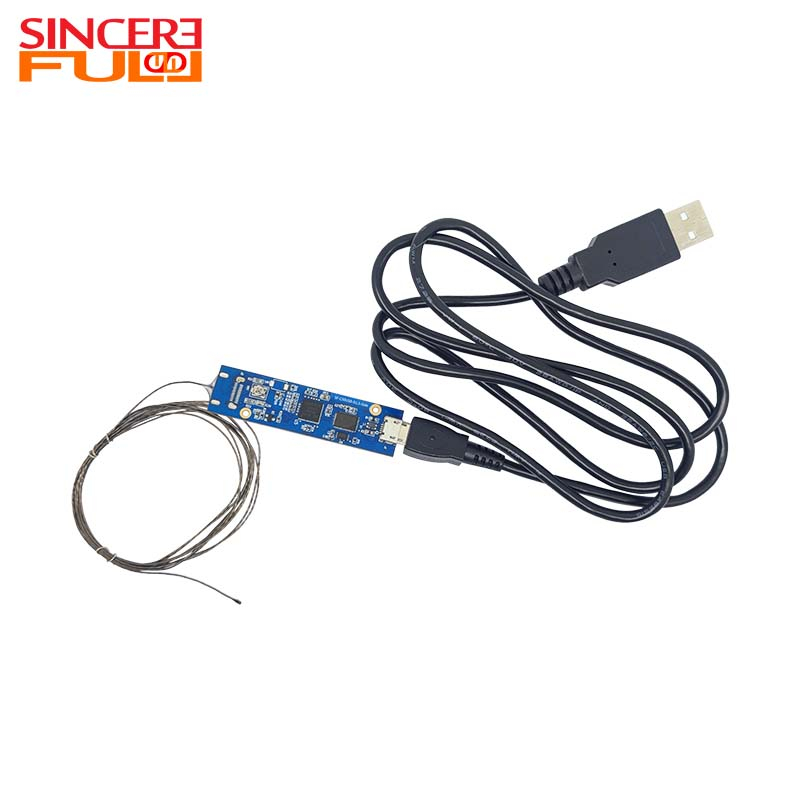

Sensore di immagine USB ‌OCHFA10‌ ‌1,5 mm di diametro‌ Modulo telecamera per endoscopio con vista laterale medica

Può soddisfare i requisiti speciali della disinfezione medica?

Può soddisfare i requisiti speciali della disinfezione medica? Può soddisfare i requisiti speciali della disinfezione medica? Può soddisfare i requisiti speciali della disinfezione medica? Il modulo fotocamera per endoscopio medico con vista laterale USB OCHFA10 è un sistema di imaging separato progettato per l'ispezione visiva del microspazio. Dotato del sensore di immagine a colori CMOS OmniVision OCHFA10 con formato ottico da 1/18 di pollice e dimensione pixel di 1,008 μm, offre output in tempo reale con una risoluzione di 720×720 a 30 fps. Il modulo si collega alla scheda di elaborazione DSP tramite Wire Bonding e fornisce streaming video conforme a UVC tramite un'interfaccia Micro USB. Supporta la decodifica a doppio formato (YUV/MJPEG) per la trasmissione a bassa latenza sulla larghezza di banda USB 2.0. Il gruppo ottico utilizza un obiettivo a fuoco corto da 0,418 mm con apertura F5.0, che raggiunge un campo visivo di 86°×86°, un campo di messa a fuoco di 5-50 mm e un tasso di distorsione <-11%, garantendo fedeltà geometrica nell'imaging macro. Prodotto con montaggio di precisione SMT e calibrazione dell'asse ottico AA (allineamento attivo), il modulo detiene le certificazioni CE/FCC/RoHS/Reach. La sezione della lente misura solo 1,5 mm di diametro e funziona a temperature comprese tra -10°C e 70°C, soddisfacendo i requisiti di affidabilità sia per gli ambienti medici che industriali.

Vantaggio del prodotto ◢

1. Architettura con vista laterale minimamente invasiva:  il diametro della lente da 1,5 mm con percorso ottico per vista laterale di 90°, combinato con un design del circuito flessibile di tipo diviso, consente l'accesso a cavità strette irraggiungibili dai tradizionali sistemi di visione anteriore. Il meccanismo di imaging laterale cattura viste panoramiche delle pareti laterali senza richiedere l'allineamento assiale al bersaglio, riducendo significativamente il trauma del paziente negli esami medici e gli angoli ciechi nelle ispezioni industriali.

2. Motore di elaborazione dello streaming HD:  la profonda integrazione della tecnologia pixel PureCel® Plus-S e del protocollo senza driver UVC consente lo streaming video senza perdita di dati a 30 fps con una risoluzione di 720×720. La funzionalità di commutazione automatica del doppio formato regola dinamicamente l'utilizzo della larghezza di banda in base alle prestazioni dell'host, garantendo immagini fluide per dispositivi medici mobili ed endoscopi industriali portatili.

3. Controllo ottico di precisione:  la lunghezza focale del micro-focus da 0,418 mm con un'ampia gamma di messa a fuoco manuale da 5-50 mm, apertura fissa F5.0 e algoritmo di soppressione della distorsione <-11% mantengono la nitidezza dei bordi e l'accuratezza del colore anche con l'osservazione a distanza ravvicinata di 5 mm, ideale per l'analisi dei micro-difetti sulle superfici dei componenti di precisione.

4. Adattabilità ambientale di livello industriale:  l'alloggiamento con grado di protezione IP67 resiste all'immersione temporanea e ai getti di liquidi ad alta pressione, mentre l'ampio intervallo di temperature da -10°C a 70°C supporta il rilevamento dello stato caldo del motore e la manutenzione delle apparecchiature della catena del freddo. Il modulo supera i test di caduta a livello di contatore e la verifica dell'invecchiamento continuo di 1.000 ore, con MTBF ≥ 20.000 ore.

Applicazione del modulo telecamera per endoscopio

• Sistemi di terapia canalare dentale: visualizzazione in tempo reale di detriti di dentina, microfessure e morfologia del canale laterale sulle pareti laterali del canale radicolare, in supporto con una precisa strumentazione rotante NiTi e una valutazione della conformità del riempimento.
• Endoscopi per esami ORL: intubano i canali uditivi esterni, i seni nasali e i recessi faringei per diagnosticare l'iperemia della mucosa laterale, l'iperplasia dei polipi e l'inclusione di corpi estranei, consentendo un rapido screening ambulatoriale.
• Boroscopi industriali per micro-pipeline: rileva la corrosione delle pareti laterali, la porosità delle saldature e le incrostazioni interne nei capillari idraulici, nelle linee di iniezione del carburante e nei tubi di circolazione del refrigerante, coprendo i diametri dei tubi Ø2-10 mm.
• Analizzatori per iniettori di carburante automobilistici: osserva i depositi di carbonio, l'accumulo di gomme e i cambiamenti dell'orifizio di flusso sulle pareti laterali delle valvole degli ugelli a iniezione diretta, soddisfacendo le esigenze di manutenzione dei sistemi motore GDI senza smontaggio.
• Sonde per riparazioni microelettroniche: ispezionano i micro-cortocircuiti interstrato, le crepe sulle pareti laterali dei giunti di saldatura BGA e l'ossidazione dei pin dei connettori sui PCB, adattandosi ai requisiti di ispezione a livello di micron per le riparazioni a livello di chip.

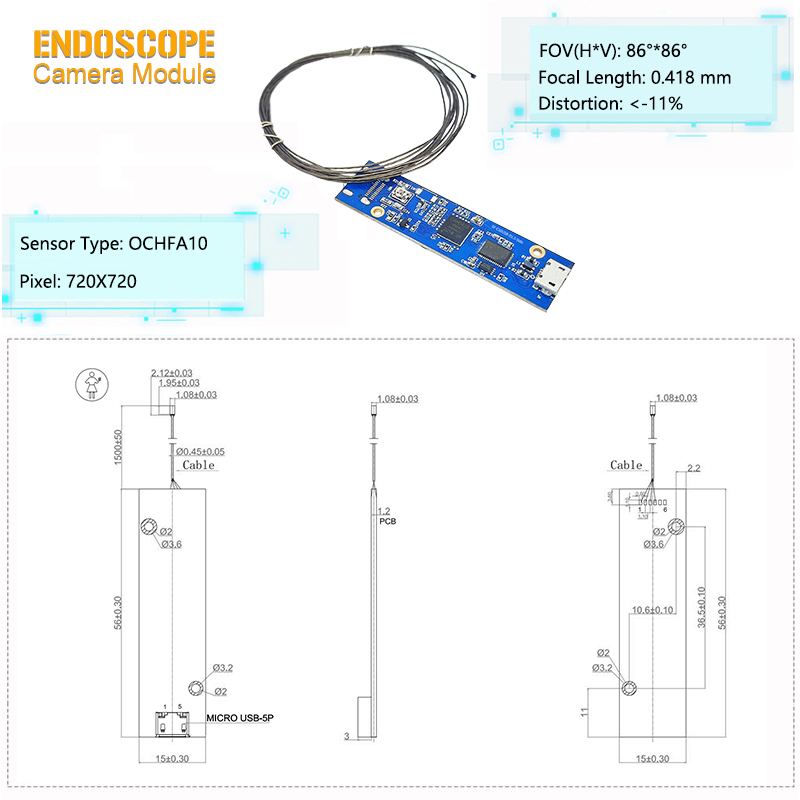

Parametri tecnici ◢

Domande frequenti ◢

1. Questo modulo supporta regolazioni personalizzate?

Sì, sono disponibili servizi di personalizzazione per lunghezza del cavo, tipo di interfaccia, struttura dell'alloggiamento, ecc., per soddisfare esigenze specifiche di integrazione delle apparecchiature.

2. Com'è l'effetto dell'immagine in ambienti con scarsa illuminazione?

Basandosi su pixel ad alta sensibilità e sulla tecnologia PureCel® Plus-S, riduce efficacemente il rumore in condizioni di scarsa illuminazione mantenendo immagini chiare e colori reali.

3. Qual è la differenza principale rispetto ai normali endoscopi con visione in avanti?

Il diametro ultra-piccolo da 1,5 mm + design con vista laterale consente l'osservazione delle lesioni della parete laterale in lumi ultrasottili, eliminando i punti ciechi nella vista anteriore ed è ideale per lo screening non invasivo in tratti naturali del corpo come ORL e urologia.

4. Può soddisfare i requisiti speciali della disinfezione medica?
