USB ‌OCHFA10‌ Obrazový snímač ‌1,5 mm průměr‌ Medicínský modul endoskopické kamery s bočním pohledem

Dokáže splnit speciální požadavky lékařské dezinfekce?

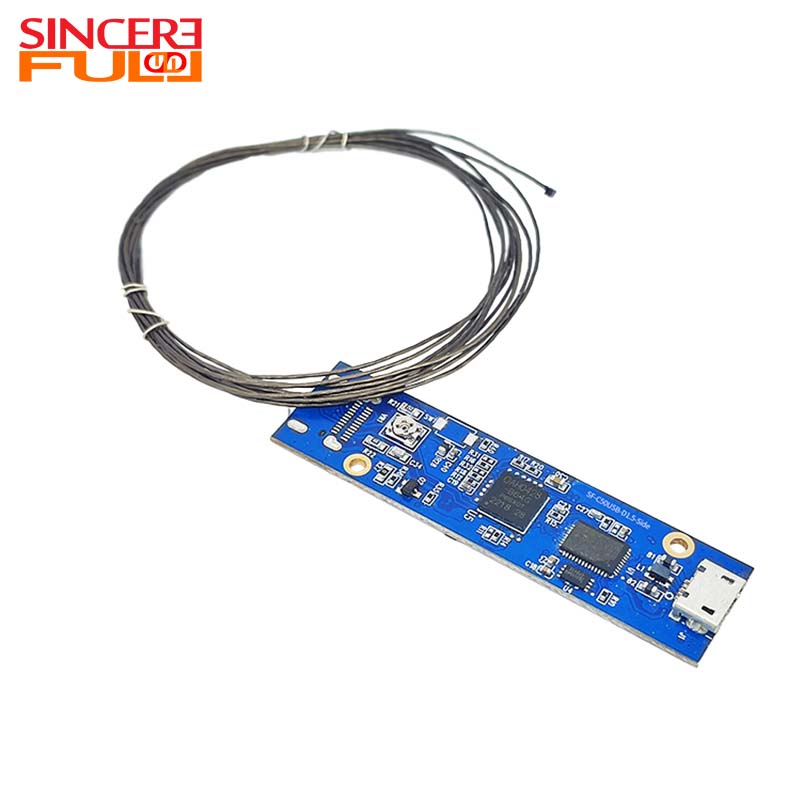

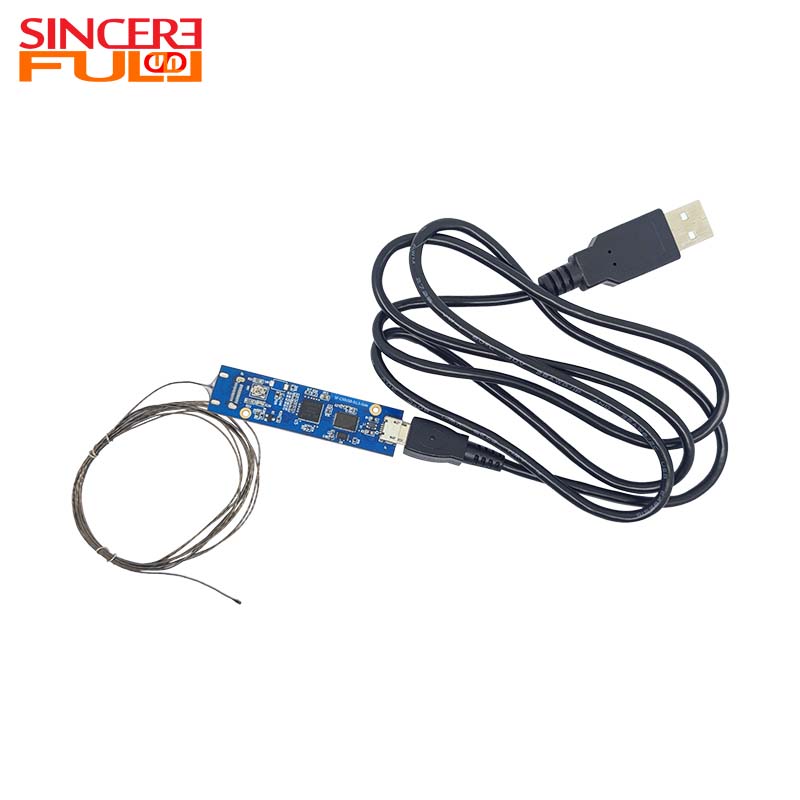

Dokáže splnit speciální požadavky lékařské dezinfekce? Dokáže splnit speciální požadavky lékařské dezinfekce? Může splnit speciální požadavky lékařské dezinfekce? Modul lékařské endoskopické kamery pro boční pohled USB OCHFA10 je samostatný zobrazovací systém navržený pro vizuální kontrolu v mikroprostoru. Díky barevnému obrazovému snímači OmniVision OCHFA10 CMOS s 1/18palcovým optickým formátem a velikostí pixelů 1,008 μm poskytuje výstup v reálném čase v rozlišení 720 × 720 při 30 snímcích za sekundu. Modul se připojuje k procesorové desce DSP pomocí Wire Bonding a poskytuje streamování videa v souladu s UVC přes rozhraní Micro USB. Podporuje dekódování ve dvou formátech (YUV/MJPEG) pro přenos s nízkou latencí přes šířku pásma USB 2.0. Optická sestava využívá 0,418 mm čočku s krátkým ohniskem s clonou F5,0, dosahující zorného pole 86° × 86°, rozsah ostření 5-50 mm a míru zkreslení <-11 %, což zajišťuje geometrickou věrnost v makrosnímku. Modul je vyroben s přesnou montáží SMT a kalibrací optické osy AA (Active Alignment) a je držitelem certifikací CE/FCC/RoHS/Reach. Sekce čočky měří pouhých 1,5 mm v průměru a funguje v rozmezí -10 °C až 70 °C, čímž splňuje požadavky na spolehlivost pro lékařské i průmyslové prostředí.

Výhoda produktu ◢

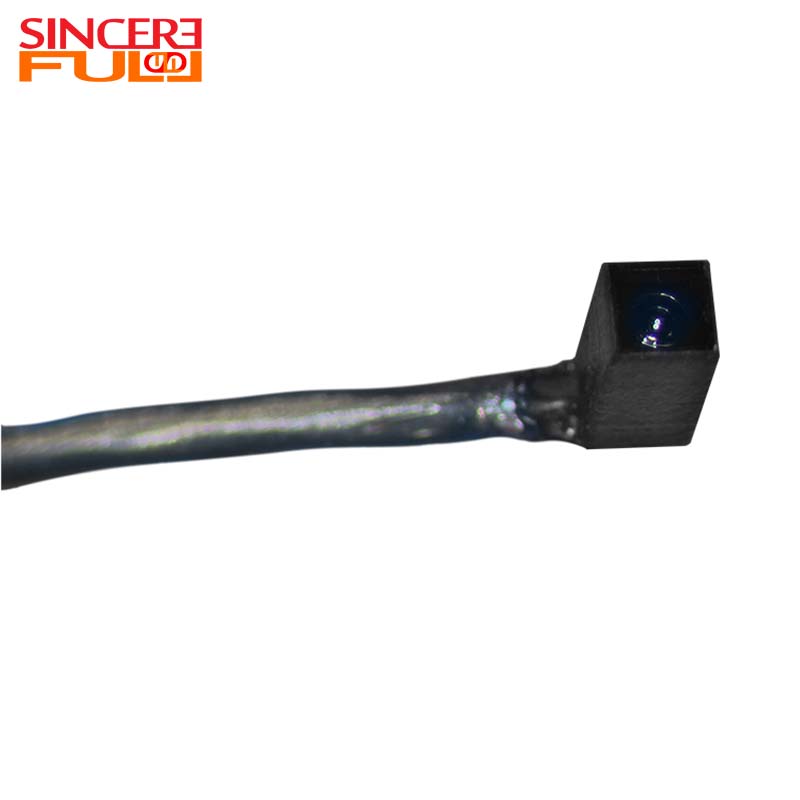

1. Minimálně invazivní architektura bočního pohledu:  Průměr čočky 1,5 mm s 90° optickou dráhou bočního pohledu v kombinaci s flexibilním obvodem rozděleného typu umožňuje přístup do úzkých dutin nedosažitelných tradičními systémy výhledu dopředu. Mechanismus laterálního zobrazování zachycuje panoramatické pohledy na boční stěny bez nutnosti axiálního vyrovnání k cíli, což výrazně snižuje traumatizaci pacienta při lékařských vyšetřeních a slepá místa při průmyslových kontrolách.

2. HD Streaming Processing Engine:  Hluboká integrace technologie pixelů PureCel® Plus-S a protokolu bez ovladače UVC umožňuje streamování videa rychlostí 30 snímků za sekundu v rozlišení 720 × 720. Funkce automatického přepínání dvou formátů dynamicky upravuje využití šířky pásma na základě výkonu hostitele a zajišťuje plynulé zobrazení pro mobilní lékařská zařízení a přenosné průmyslové endoskopy.

3. Precision Optical Control:  Ohnisková vzdálenost 0,418 mm s mikrofokusem se širokým rozsahem manuálního ostření 5-50 mm, pevnou clonou F5.0 a algoritmem pro potlačení zkreslení <-11 % udržuje ostrost hran a přesnost barev i při pozorování na blízko 5 mm, což je ideální pro analýzu mikrodefektů na přesných površích součástí.

4. Průmyslová přizpůsobivost prostředí:  Kryt s krytím IP67 odolává dočasnému ponoření a vysokotlakým proudům kapaliny, zatímco široký teplotní rozsah -10 °C až 70 °C podporuje detekci motoru v horkém stavu a údržbu zařízení studeného řetězu. Modul prošel pádovými testy na úrovni metrů a 1 000 hodinovým nepřetržitým ověřováním stárnutí, s MTBF ≥ 20 000 hodin.

Aplikace modulu endoskopické kamery

• Systémy terapie zubních kořenových kanálků: Vizualizace zbytků dentinu, mikrotrhlin a laterální morfologie kanálku na bočních stěnách kořenového kanálku v reálném čase, napomáhá přesné rotační NiTi instrumentaci a hodnocení shody výplně.
• Endoskopy pro vyšetření ORL: Intubuje vnější zvukovody, nosní dutiny a hltanové výklenky k diagnostice hyperémie sliznice boční stěny, hyperplazie polypů a impakce cizího tělesa, což umožňuje rychlé ambulantní vyšetření.
• Průmyslové mikropotrubní boroskopy: Detekuje korozi bočních stěn, poréznost svarů a vnitřní usazování vodního kamene v hydraulických kapilárách, potrubí vstřikování paliva a cirkulačních trubek chladiva, pokrývající průměry potrubí Ø2-10 mm.
• Automobilové analyzátory palivových vstřikovačů: Pozoruje usazeniny karbonu, nahromadění gumy a změny průtokového otvoru na bočních stěnách ventilů trysek s přímým vstřikováním, což odpovídá potřebám údržby systémů motorů GDI bez nutnosti demontáže.
• Mikroelektronické opravné sondy: Kontroluje mikrozkraty mezi vrstvami, praskliny na boční stěně pájeného spoje BGA a oxidaci kolíků konektoru na deskách plošných spojů, přizpůsobuje se požadavkům na kontrolu na úrovni mikronů pro opravy na úrovni čipu.

Technické parametry ◢

FAQ ◢

1. Podporuje tento modul přizpůsobené úpravy?

Ano, služby přizpůsobení jsou k dispozici pro délku kabelu, typ rozhraní, strukturu krytu atd., aby byly splněny specifické potřeby integrace zařízení.

2. Jaký je efekt zobrazování v prostředí se slabým osvětlením?

Spoléhá se na pixely s vysokou citlivostí a technologii PureCel® Plus-S a účinně snižuje šum za špatných světelných podmínek při zachování čistého obrazu a věrných barev.

3. Jaký je hlavní rozdíl od běžných endoskopů s pohledem dopředu?

1,5 mm ultra-malý průměr + design s bočním pohledem umožňuje pozorování lézí laterální stěny v ultratenkých lumenech, eliminuje slepá místa při pohledu dopředu a je ideální pro neinvazivní screening v přirozených tělesných traktech, jako je ORL a urologie.

4. Může splňovat speciální požadavky lékařské dezinfekce?
