Trong kiểm tra đường ống công nghiệp, bảo trì ô tô và bảo dưỡng thiết bị, một thông số thường bị bỏ qua nhưng rất quan trọng là đường kính đầu dò . Khi các kênh kiểm tra thu hẹp từ trên 5 mm xuống dưới 5 mm, hầu hết các mô-đun nội soi tiêu chuẩn không thể vừa khít, khiến nhiệm vụ rơi vào tình thế khó xử 'nhìn nhưng không thể với tới'. Trớ trêu thay, những không gian siêu hẹp này—chẳng hạn như ống dẫn điều hòa không khí, kênh phun nhiên liệu hoặc lỗ làm mát khuôn—thường che giấu những khiếm khuyết ảnh hưởng nghiêm trọng đến hiệu suất của thiết bị.
Để giải quyết thách thức này, mô-đun nội soi AV tương tự siêu mỏng 4,5 mm , dựa trên cảm biến BF3A03, cung cấp giải pháp cấp chuyên nghiệp để kiểm tra không gian chật hẹp. Bài viết này phân tích các thông số kỹ thuật, mức độ phù hợp của kịch bản ứng dụng và khung lựa chọn , giúp các nhà tích hợp thiết bị kiểm tra công nghiệp, nhà cung cấp bảo trì ô tô và nhà phát triển quan tâm đến chi phí đánh giá mức độ phù hợp của nó. Các từ khóa cốt lõi như camera nội soi kiểm tra, camera nội soi HD, camera nội soi, mô-đun camera cảm biến, camera nội soi mini nhìn sâu, mô-đun camera USB cũng được đưa vào để làm nổi bật mức độ liên quan của sản phẩm.
Mô-đun này có kích thước 4,5 mm × 17,5 mm , cho phép nó tiếp cận các ống có thành mỏng dưới 5 mm, các lỗ siêu nhỏ và khoảng trống hẹp—các khu vực nằm ngoài giới hạn đối với đầu dò thông thường. So với các ống nội soi công nghiệp truyền thống trên 8mm, thiết kế 4,5mm mở rộng khả năng kiểm tra sang các kích thước mới.
Bảo dưỡng ô tô: Các khe hở xi lanh động cơ, kênh phun nhiên liệu và ống dẫn AC thường có các cổng kiểm tra khoảng 5mm. Là một camera quan sát kiểm tra chuyên nghiệp , mô-đun này cho phép các kỹ thuật viên xem tình trạng bên trong mà không cần tháo rời động cơ.
Kiểm tra khuôn công nghiệp: Các lỗ làm mát có đường kính 3–5mm thường là điểm mù. Đầu dò 4,5mm xuyên qua các không gian này để phát hiện tắc nghẽn, ăn mòn hoặc lỗi gia công.
Không giống như máy nội soi kỹ thuật số USB, mô-đun này sử dụng đầu ra trực tiếp AV tương tự , không yêu cầu giải mã hoặc trình điều khiển. Chỉ cần kết nối với màn hình để chụp ảnh theo thời gian thực. Là một máy ảnh nội soi mini có góc nhìn sâu , nó sử dụng kích thước vật lý tối thiểu để có phạm vi tiếp cận tối đa.
Với giao diện AV analog tiêu chuẩn, mô-đun xuất video trực tiếp ra màn hình—không cần trình điều khiển hoặc giải mã.
Ưu điểm kỹ thuật:
Người vận hành công nghiệp có thể thực hiện kiểm tra mà không cần cài đặt máy tính xách tay hoặc phần mềm; một cáp AV duy nhất kết nối với màn hình di động để sử dụng ngay.
Trong các xưởng ô tô hoặc các tình huống tần suất cao khác, tính đơn giản chỉ cần cắm và chạy giúp tăng hiệu quả lên đáng kể.
So với các giải pháp USB của máy ảnh mô-đun kỹ thuật số , AV analog có độ trễ thấp hơn và hiệu suất chống nhiễu cao hơn trong khoảng cách xa, đặc biệt là trong môi trường EMI cao.
Được cấp nguồn bởi DC 5V ở 100mA , nó có thể chạy từ nguồn điện di động hoặc xe mà không cần thiết lập phức tạp.
Mô-đun này có cảm biến CMOS BF3A03 1/6,5 inch với độ phân giải 640×480 (VGA) ở tốc độ 20 khung hình/giây . của nó Khẩu độ cực lớn F1.0 là một lợi thế quang học quan trọng, cho phép thu được ánh sáng đáng kể ở đầu dò 4,5mm.
Trong các ống hoặc khoang tối hoàn toàn, khẩu độ lớn cho phép sử dụng hình ảnh ngay cả khi không có đèn LED chiếu sáng.
Phạm vi lấy nét cố định 20–60mm đảm bảo hình ảnh rõ ràng, ổn định trong khoảng cách làm việc thông thường.
Các chỉ số hiệu suất quang học— Độ biến dạng của TV <1%, quang sai màu <20%, thang độ xám 13 cấp —đảm bảo các cạnh và độ sâu rõ ràng, đáp ứng các yêu cầu kiểm tra lỗi công nghiệp.
Là một mô-đun máy ảnh cảm biến chuyên nghiệp , nó cân bằng giữa hiệu suất quang học, chi phí thấp và độ tin cậy cao.
Mô-đun này đã vượt qua các thử nghiệm khi rơi từ độ cao 1,5m, độ rung ba trục, bảo quản -20oC đến 70oC và chu kỳ nhiệt-độ ẩm , với phạm vi hoạt động từ -10oC đến 50oC.
Xưởng ô tô thường xuyên bị rơi và rung động.
Kiểm tra công nghiệp ngoài trời phải đối mặt với sự thay đổi nhiệt độ rộng.
Thiết kế mạnh mẽ này đảm bảo hoạt động ổn định lâu dài trong môi trường đầy thách thức, trực tiếp kéo dài tuổi thọ của camera nội soi HD.
Kịch bản: Ống có thành mỏng, vi mạch, đường thủy lực có đường kính dưới 5mm.
Phù hợp: đường kính 4,5mm đạt đến không gian mà đầu dò thông thường không thể; Khẩu độ F1.0 đảm bảo hình ảnh rõ nét trong bóng tối hoàn toàn; Tiêu cự cố định 20–60mm bao trùm khoảng cách kiểm tra điển hình.
Điểm lựa chọn: Độ phản xạ của vật liệu, chiều dài đầu dò so với bán kính uốn cong, cần thêm đèn LED.
Tình huống: Kiểm tra bên trong khuôn, hộp số, van và các khoang nhỏ.
Phù hợp: Analog AV cho phép đánh giá nhanh chóng tại chỗ; độ tin cậy cao xử lý rung động và ô nhiễm; Độ phân giải VGA đủ để xác định lỗi.
Điểm lựa chọn: Tích hợp quy trình làm việc, khả năng chịu dầu, khả năng tương thích màn hình.
Tình huống: Khe hở động cơ, kim phun nhiên liệu, ống dẫn AC, kênh nối dây.
Phù hợp: Đầu dò 4,5mm tiếp cận không gian chật hẹp; chống rung duy trì hình ảnh ổn định; đầu ra analog kết nối trực tiếp với màn hình trong xe.
Điểm lựa chọn: Độ cứng của đầu dò so với không gian, khả năng tương thích nguồn điện của xe, vận hành dễ dàng.
Tình huống: Máy nội soi công nghiệp cấp cơ bản và các công cụ kiểm tra di động.
Phù hợp: Kiến trúc AV đơn giản, tiết kiệm chi phí, bảo trì dễ dàng; Độ phân giải VGA đáp ứng nhu cầu kiểm tra cơ bản; độ tin cậy cấp công nghiệp đảm bảo tuổi thọ.
Điểm lựa chọn: Tích hợp với nhà ở, tính nhất quán trong sản xuất, thân thiện với người dùng.
Xác minh không gian: Đo đường kính kênh tối thiểu và xác nhận đầu dò 4,5mm có thể đi qua. Đối với các chỗ uốn cong, hãy đánh giá kích thước đầu dò so với bán kính uốn cong.
Đánh giá yêu cầu về hình ảnh: Xác định xem có cần độ phân giải cực cao hay không. VGA đủ để định vị tắc nghẽn và phát hiện khuyết tật bề mặt; sử dụng camera nội soi HD để biết chi tiết tốt hơn.
Kiểm tra khoảng cách làm việc: Xác minh độ rõ của hình ảnh trong phạm vi lấy nét cố định 20–60mm.
Khả năng tương thích hiển thị: Kiểm tra đồng bộ hóa tín hiệu AV và chất lượng hình ảnh trên màn hình mục tiêu; kiểm tra các tiêu chuẩn video PAL/NTSC để tích hợp với hệ thống giám sát.
Đánh giá ánh sáng: Đánh giá điều kiện ánh sáng xung quanh. Đối với môi trường hoàn toàn tối, hãy xác định xem có cần đèn LED bên ngoài hoặc phiên bản tự chiếu sáng hay không.
Thích ứng với môi trường: Xác nhận phạm vi hoạt động từ -10oC đến 50oC là đủ; kiểm tra khả năng bảo vệ khỏi dầu hoặc chất làm mát.
Độ tin cậy cơ học: Kiểm tra độ ổn định của hình ảnh khi bị rung; xác minh độ bền của đầu nối khi sử dụng nhiều lần.
Với hơn 30 năm kinh nghiệm về hình ảnh quang học , Chân thành đầu tiên hợp tác với các công ty Fortune 500 và xuất khẩu sang hơn 200 quốc gia. Công ty vận hành các phòng sạch COB Cấp 10/100 và sử dụng quy trình sản xuất căn chỉnh chủ động (AA) tiên tiến để đảm bảo tính nhất quán quang học trong mọi mô-đun máy ảnh cảm biến.
Đối với các nhà tích hợp kiểm tra công nghiệp và nhà cung cấp dịch vụ ô tô, Chân thành cung cấp tài liệu kỹ thuật hoàn chỉnh và khả năng tùy chỉnh — chiều dài cáp, loại giao diện và ánh sáng có thể được điều chỉnh. Tất cả các sản phẩm đều có chứng nhận FCC, CE, RoHS đảm bảo tuân thủ thị trường toàn cầu.

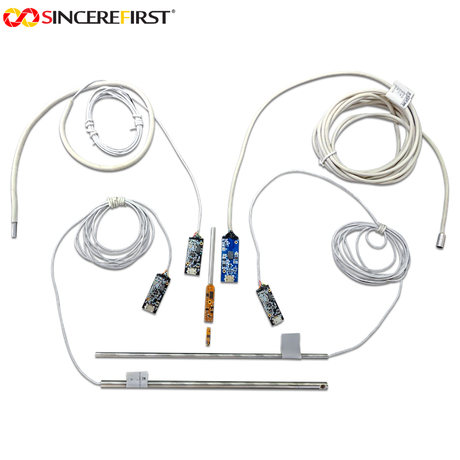

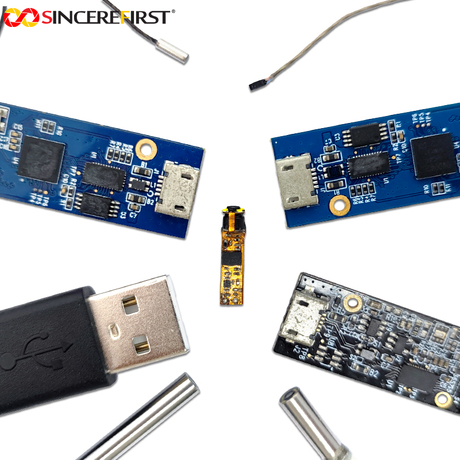

Chân thành đầu tiên cung cấp các mô-đun nội soi AV tương tự cũng như các mô-đun giao diện USB (mô-đun máy ảnh dòng USB) , đáp ứng các nhu cầu ứng dụng đa dạng. Mục tiêu: một đối tác hệ thống hình ảnh đáng tin cậy cho phép kiểm tra nhìn rõ, thăm dò sâu và tiến xa hơn.
Giá trị của mô-đun nội soi AV analog siêu mỏng 4,5mm không nằm ở thông số kỹ thuật cao mà nằm ở sự hiểu biết sâu sắc về các tình huống kiểm tra trong không gian chật hẹp.
Đường kính 4,5mm phá vỡ giới hạn vật lý.
Đầu ra AV analog đơn giản hóa kiến trúc hệ thống.
Khẩu độ F1.0 đảm bảo chụp ảnh trong điều kiện ánh sáng yếu.
Độ tin cậy cấp công nghiệp thích ứng với điều kiện khắc nghiệt.
Sự kết hợp này cung cấp giải pháp kính soi camera kiểm tra bền bỉ, đáng tin cậy và tiết kiệm chi phí để kiểm tra đường ống siêu mỏng, bảo trì công nghiệp và chẩn đoán ô tô trong không gian hẹp.
Lựa chọn thành công bắt nguồn từ việc trả lời rõ ràng các câu hỏi như: Không gian hẹp đến mức nào? Môi trường khắc nghiệt đến mức nào? Thao tác đơn giản như thế nào? Ngân sách eo hẹp đến mức nào? Khi những câu trả lời này phù hợp với các thông số kỹ thuật, việc lựa chọn sẽ trở thành một phương pháp thiết kế hệ thống chuyên nghiệp, chủ động thay vì so sánh tham số thụ động.1. Giới thiệu: Khi đường kính đầu dò trở thành yếu tố quan trọng
