Visninger: 0 Forfatter: Nettstedredaktør Publiseringstid: 2026-03-27 Opprinnelse: nettsted
Ved industrielle rørledningsinspeksjoner, bilvedlikehold og utstyrsservice er en ofte oversett, men avgjørende parameter sondediameter . Når inspeksjonskanaler smalner fra over 5 mm til under 5 mm, kan de fleste standard endoskopmoduler ikke passe, noe som etterlater oppgaver i et «se, men ikke nå»-dilemma. Ironisk nok skjuler disse ultratrange rommene – for eksempel luftkondisjoneringskanaler, drivstoffinjektorkanaler eller kjølehull i formen – ofte defekter som kritisk påvirker utstyrets ytelse.

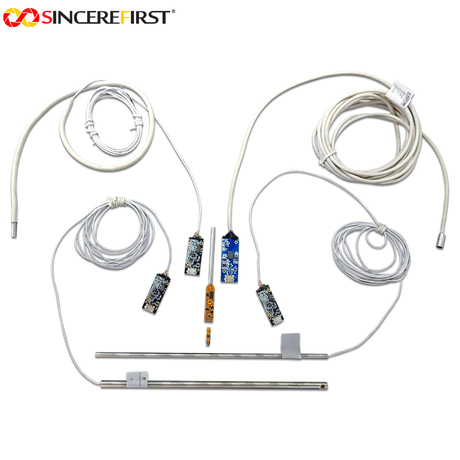

For å møte denne utfordringen gir den 4,5 mm ultratynne analoge AV-endoskopmodulen , basert på BF3A03-sensoren, en løsning av profesjonell kvalitet for inspeksjon av trange steder. Denne artikkelen analyserer dens tekniske spesifikasjoner, applikasjonsscenariotilpasning og utvalgsrammeverk , og hjelper industrielle inspeksjonsenheter, leverandører av bilvedlikehold og kostnadsbevisste utviklere med å vurdere egnetheten. Kjernenøkkelord som inspeksjonskameraboreskop, HD-endoskopkamera, boreskopendoskopkamera, sensorkameramodul, dypsynsminiendoskopkamera, modulkamera USB er også inkludert for å fremheve produktrelevans.
Modulen måler 4,5 mm × 17,5 mm , noe som gir den tilgang til under 5 mm tynnveggede rør, mikrohull og smale hull – områder som er forbudt for konvensjonelle prober. Sammenlignet med tradisjonelle industrielle endoskoper over 8 mm, utvider 4,5 mm-designen inspeksjonsevnen til nye dimensjoner.
Vedlikehold av bil: Motorsylindergap, drivstoffinjektorkanaler og AC-kanaler har ofte inspeksjonsporter rundt 5 mm. Som et profesjonelt inspeksjonskameraboreskop lar denne modulen teknikere se interne forhold uten å demontere motoren.
Industriell forminspeksjon: Kjølehull med diameter 3–5 mm er ofte blindsoner. 4,5 mm sonden trenger gjennom disse områdene for å oppdage blokkeringer, korrosjon eller maskineringsfeil.
I motsetning til digitale USB-endoskoper, bruker denne modulen analog AV-direkteutgang , og krever ingen dekoding eller drivere. Bare koble til en skjerm for sanntidsbilder. Som et deep view mini-endoskopkamera bytter det minimal fysisk størrelse for maksimal rekkevidde.
Med et standard analogt AV-grensesnitt sender modulen ut video direkte til en skjerm – ingen drivere eller dekoding nødvendig.
Tekniske fordeler:
Industrielle operatører kan utføre inspeksjoner uten en bærbar datamaskin eller programvareoppsett; en enkelt AV-kabel kobles til en bærbar skjerm for umiddelbar bruk.
I bilverksteder eller andre høyfrekvente scenarier øker plug-and-play-enkelheten betydelig effektiviteten.
Sammenlignet med USB-løsninger for digital modulkamera , tilbyr analog AV lavere ventetid og høyere antiinterferensytelse over lange avstander, spesielt i miljøer med høy EMI.
Drevet av DC 5V ved 100mA , kan den kjøres fra bærbare strømkilder eller kjøretøystrømkilder uten komplekse oppsett.
Modulen har BF3A03 1/6,5-tommers CMOS-sensor med 640×480 (VGA) oppløsning ved 20fps . Den ultrastore blenderåpningen F1.0 er en viktig optisk fordel, som muliggjør betydelig lysfangst i en 4,5 mm sonde.
I helt mørke rør eller hulrom tillater den store blenderåpningen brukbare bilder selv uten LED-belysning.
Et fast fokusområde på 20–60 mm sikrer stabil, klar bildebehandling innenfor typiske arbeidsavstander.
Optiske ytelsesmålinger – TV-forvrengning <1 %, kromatisk aberrasjon <20 %, 13-nivåer gråtoner – sikrer klare kanter og dybde, og oppfyller kravene til inspeksjon av industrielle feil.
Som en profesjonell sensorkameramodul balanserer den optisk ytelse, lave kostnader og høy pålitelighet.
Modulen har bestått 1,5 m fall, tre-akset vibrasjon, -20 ℃ til 70 ℃ lagring, og termisk fuktighetssyklustester , med et driftsområde på -10 ℃ til 50 ℃.
Bilverksteder involverer hyppige verktøysfall og vibrasjoner.
Utendørs industrielle inspeksjoner står overfor store temperaturvariasjoner.
Denne robuste designen sikrer langsiktig stabil drift i utfordrende miljøer, og forlenger direkte levetiden til et HD-endoskopkamera.
Scenario: Tynnveggede rør, mikrokanaler, hydraulikkledninger under 5 mm diameter.
Passform: 4,5 mm diameter når områder som konvensjonelle prober ikke kan; F1.0 blenderåpning sikrer klar bildebehandling i totalt mørke; 20–60 mm fast fokus dekker typiske inspeksjonsavstander.
Valgpunkter: Materialreflektivitet, sondelengde vs. bøyeradius, behov for ekstra LED-belysning.
Scenario: Intern inspeksjon av støpeformer, girkasser, ventiler og små hulrom.
Passform: Analog AV gir rask vurdering på stedet; høy pålitelighet håndterer vibrasjoner og forurensning; VGA-oppløsning er tilstrekkelig for identifisering av feil.
Valgpunkter: Arbeidsflytintegrasjon, oljemotstand, skjermkompatibilitet.
Scenario: Motorgap, drivstoffinjektorer, AC-kanaler, ledningskanaler.
Passform: 4,5 mm sonde gir tilgang til trange steder; vibrasjonsmotstand opprettholder stabil bildebehandling; analog utgang kobles direkte til skjermer i kjøretøyet.
Valgpunkter: Sondestivhet vs. plass, kompatibilitet med kjøretøykraft, enkel betjening.
Scenario: Industrielle endoskoper på startnivå og bærbare inspeksjonsverktøy.
Passform: Enkel AV-arkitektur, kostnadseffektiv, enkelt vedlikehold; VGA-oppløsning oppfyller grunnleggende inspeksjonsbehov; pålitelighet i industrikvalitet sikrer lang levetid.
Utvalgspunkter: Integrasjon med bolig, produksjonskonsistens, brukervennlighet.
Plassverifisering: Mål minste kanaldiameter og bekreft at 4,5 mm-sonden kan passere. For bøyninger, evaluer sondedimensjoner vs. bøyeradius.
Evaluering av bildekrav: Bestem om ultrahøy oppløsning er nødvendig. VGA er tilstrekkelig for lokalisering av blokkering og påvisning av overflatedefekter; bruk HD-endoskopkameraer for finere detaljer.
Arbeidsavstandstesting: Bekreft bildets klarhet innenfor 20–60 mm fast fokusområde.
Skjermkompatibilitet: Test AV-signalsynkronisering og bildekvalitet på målskjermer; sjekk PAL/NTSC-videostandarder for integrasjon med overvåkingssystemer.
Lysvurdering: Vurder omgivelseslysforholdene. For helt mørke omgivelser, avgjør om ekstern LED eller selvlysende versjoner er nødvendig.
Miljøtilpasning: Bekreft at -10℃ til 50℃ driftsområde er tilstrekkelig; sjekk beskyttelsen mot olje eller kjølevæske.
Mekanisk pålitelighet: Test bildestabilitet under vibrasjon; verifiser kontaktens holdbarhet ved gjentatt bruk.
Med over 30 års erfaring med optisk bildebehandling , samarbeider SincereFirst med Fortune 500-selskaper og eksporterer til over 200 land. Selskapet driver klasse 10/100 COB-renrom og bruker avansert aktiv justering (AA) produksjon for å sikre optisk konsistens i hver sensorkameramodul.
For industrielle inspeksjonsintegratorer og leverandører av biltjenester tilbyr SincereFirst komplett teknisk dokumentasjon og tilpasning – kabellengde, grensesnitttype og belysning kan skreddersys. Alle produktene har FCC, CE, RoHS-sertifiseringer for global markedsoverholdelse.
SincereFirst tilbyr analoge AV-endoskopmoduler så vel som USB-grensesnittmoduler (modulkamera USB-serien) , som dekker ulike applikasjonsbehov. Målet: en pålitelig partner for visuell system som muliggjør inspeksjoner som ser klart, undersøker dypt og går lenger.
Verdien av den 4,5 mm ultratynne analoge AV-endoskopmodulen ligger ikke i ekstreme spesifikasjoner, men i en dyp forståelse av scenarier for inspeksjon av trange steder.
4,5 mm diameter bryter fysiske grenser.
Analog AV-utgang forenkler systemarkitekturen.
F1.0 blenderåpning sikrer bildebehandling i lite lys.
Industriell pålitelighet tilpasser seg tøffe forhold.
Denne kombinasjonen gir en kostnadseffektiv, pålitelig og holdbar inspeksjonskamera-borescope-løsning for ultratynne rørledningsinspeksjon, industrielt vedlikehold og bildiagnostikk med smal plass.
Vellykket utvelgelse stammer fra tydelige svar på spørsmål som: Hvor smal er plassen? Hvor hardt er miljøet? Hvor enkel er operasjonen? Hvor stramt er budsjettet? Når disse svarene stemmer overens med tekniske spesifikasjoner, blir valg en proaktiv, profesjonell systemdesignpraksis i stedet for en passiv parametersammenligning.1. Introduksjon: Når sondediameteren blir den kritiske faktoren
