Teollisuuden putkistojen tarkastuksissa, autojen huollossa ja laitehuollossa yksi usein huomiotta jäävä mutta ratkaiseva parametri on anturin halkaisija . Kun tarkastuskanavat kapenevat yli 5 mm:stä alle 5 mm:iin, useimmat standardiendoskooppimoduulit eivät sovi, jolloin tehtävät jäävät 'näkemään, mutta eivät tavoita' -ongelmaan. Ironista kyllä, nämä erittäin kapeat tilat – kuten ilmastointikanavat, polttoaineen ruiskutuskanavat tai muotin jäähdytysreiät – piilottavat usein vikoja, jotka vaikuttavat ratkaisevasti laitteen suorituskykyyn.

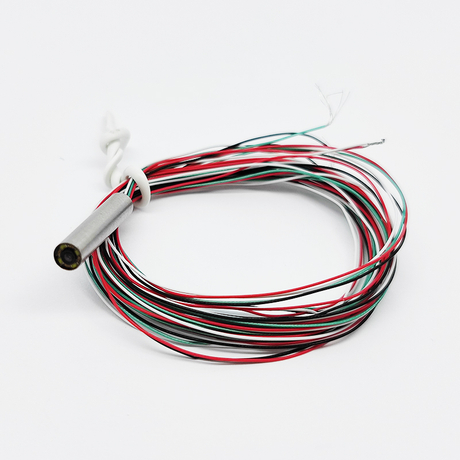

Vastatakseen tähän haasteeseen 4,5 mm:n ultraohut analoginen AV-endoskooppimoduuli , joka perustuu BF3A03-anturiin, tarjoaa ammattitason ratkaisun ahtaiden tilojen tarkastamiseen. Tässä artikkelissa analysoidaan sen teknisiä määrityksiä, sovellusskenaarioiden sopivuutta ja valintakehystä , mikä auttaa teollisuuden tarkastuslaitteiden integraattoreita, autojen huollon tarjoajia ja kustannustietoisia kehittäjiä arvioimaan sen sopivuutta. Mukana ovat myös keskeiset avainsanat, kuten tarkastuskameraboreskooppi, HD-endoskooppikamera, boreskooppiendoskooppikamera, sensorikameramoduuli, syvän näkymän miniendoskooppikamera, moduulikamera USB, jotka korostavat tuotteen merkitystä.
Moduuli on kooltaan 4,5 mm × 17,5 mm , joten se pääsee käsiksi alle 5 mm ohutseinäisiin putkiin, mikroreikiin ja kapeisiin rakoihin – alueita, jotka eivät ole tavanomaisten antureiden käytössä. Verrattuna perinteisiin yli 8 mm:n teollisiin endoskooppeihin, 4,5 mm:n rakenne laajentaa tarkastusmahdollisuuksia uusiin mittoihin.
Autojen huolto: Moottorin sylinteriväleissä, polttoaineen ruiskutuskanavissa ja vaihtovirtakanavissa on usein noin 5 mm:n tarkastusaukot. Tämä moduuli on ammattimainen tarkastuskameraboreskooppi , jonka avulla teknikot voivat tarkastella sisäisiä olosuhteita ilman moottorin purkamista.
Teollisuuden muotin tarkastus: Halkaisijaltaan 3–5 mm:n jäähdytysreiät ovat usein kuolleita kohtia. 4,5 mm:n mittapää tunkeutuu näihin tiloihin havaitakseen tukoksia, korroosiota tai koneistusvirheitä.
Toisin kuin USB-digitaaliset endoskoopit, tämä moduuli käyttää analogista AV-suoralähtöä , joka ei vaadi dekoodausta tai ohjaimia. Liitä vain näyttöön reaaliaikaista kuvaa varten. Syvän näkymän miniendoskooppikamerana se vaihtaa minimaalisen fyysisen koon maksimaaliseen ulottuvuuteen.
Tavallisen analogisen AV-liitännän ansiosta moduuli lähettää videon suoraan näytölle – ohjaimia tai dekoodausta ei tarvita.
Tekniset edut:
Teollisuuden toimijat voivat suorittaa tarkastuksia ilman kannettavaa tietokonetta tai ohjelmistoa; yksi AV-kaapeli liitetään kannettavaan näyttöön välitöntä käyttöä varten.
Autokorjaamoissa tai muissa korkeataajuisissa skenaarioissa plug and play -yksinkertaisuus lisää huomattavasti tehokkuutta.
verrattuna Digitaalimoduulikameran USB -ratkaisuihin analoginen AV tarjoaa pienemmän latenssin ja paremman häiriönestokyvyn pitkillä etäisyyksillä, erityisesti korkean EMI-ympäristöissä.
Se toimii 5 V DC:llä 100 mA:lla , ja se voi toimia kannettavista tai ajoneuvon virtalähteistä ilman monimutkaisia asetuksia.
Moduulissa on BF3A03 1/6,5 tuuman CMOS-kenno nopeudella 640 × 480 (VGA) resoluutiolla 20 fps . Sen erittäin suuri F1.0-aukko on tärkeä optinen etu, joka mahdollistaa merkittävän valon talteenoton 4,5 mm:n anturissa.
Täysin tummissa putkissa tai onteloissa suuri aukko mahdollistaa käyttökelpoisen kuvan myös ilman LED-valoa.
20–60 mm: n kiinteä tarkennusalue takaa vakaan ja selkeän kuvantamisen tyypillisillä työskentelyetäisyyksillä.
Optiset suorituskykymittarit – TV:n vääristymä <1 %, kromaattinen aberraatio <20 %, 13-tason harmaasävy – varmistavat selkeät reunat ja syvyyden teollisten vikojen tarkastusvaatimusten mukaisesti.
Ammattimaisena sensorisena kameramoduulina se tasapainottaa optisen suorituskyvyn, alhaiset kustannukset ja korkean luotettavuuden.
Moduuli on läpäissyt 1,5 metrin pudotuksen, kolmiakselisen tärinän, -20 ℃ - 70 ℃ varastointi- ja lämpö-kosteustestit , toiminta-alueella -10 ℃ - 50 ℃.
Autokorjaamoissa esiintyy usein työkalujen pudotuksia ja tärinää.
Teollisuuden ulkotarkastukset kohtaavat suuria lämpötilavaihteluita.
Tämä vankka rakenne varmistaa pitkän aikavälin vakaan toiminnan haastavissa ympäristöissä ja pidentää suoraan käyttöikää HD-endoskooppikameran .
Skenaario: Ohutseinäiset putket, mikrokanavat, hydrauliletkut, joiden halkaisija on alle 5 mm.
Sopivuus: 4,5 mm:n halkaisija ulottuu tiloihin, joihin perinteiset anturit eivät pysty; F1.0-aukko varmistaa selkeän kuvan täydellisessä pimeässä; 20–60 mm kiinteä tarkennus kattaa tyypilliset tarkastusetäisyydet.
Valintapisteet: Materiaalin heijastavuus, anturin pituus vs. taivutussäde, LED-lisävalaistuksen tarve.
Skenaario: Muottien, vaihdelaatikoiden, venttiilien ja pienten onteloiden sisäinen tarkastus.
Sopivuus: Analoginen AV mahdollistaa nopean arvioinnin paikan päällä; korkea luotettavuus käsittelee tärinää ja saastumista; VGA-resoluutio riittää vian tunnistamiseen.
Valintapisteet: Työnkulun integrointi, öljynkestävyys, näytön yhteensopivuus.
Skenaario: Moottorivälit, polttoainesuuttimet, AC-kanavat, johdotuskanavat.
Sopivuus: 4,5 mm:n anturi pääsee ahtaisiin tiloihin; tärinänkestävyys ylläpitää vakaata kuvantamista; analoginen lähtö liitetään suoraan ajoneuvon näyttöihin.
Valintapisteet: Anturin jäykkyys vs. tila, ajoneuvon tehon yhteensopivuus, käytön helppous.
Skenaario: Aloitustason teolliset endoskoopit ja kannettavat tarkastustyökalut.
Sopivuus: Yksinkertainen AV-arkkitehtuuri, kustannustehokas, helppo huoltaa; VGA-resoluutio täyttää perustarkastustarpeet; teollisuusluokan luotettavuus takaa pitkän käyttöiän.
Valintapisteet: Integrointi koteloon, tuotannon johdonmukaisuus, käyttäjäystävällisyys.
Tilan varmistus: Mittaa kanavan vähimmäishalkaisija ja varmista, että 4,5 mm:n anturi pääsee kulkemaan. Arvioi mutkissa anturin mitat vs. taivutussäde.
Kuvantamisvaatimusten arviointi: Selvitä, tarvitaanko erittäin korkeaa resoluutiota. VGA riittää tukospaikannukseen ja pintavikojen havaitsemiseen; Käytä HD-endoskooppikameroita tarkempiin yksityiskohtiin.
Työetäisyystestaus: Varmista kuvan selkeys 20–60 mm:n kiinteällä tarkennusalueella.
Näytön yhteensopivuus: Testaa AV-signaalin synkronointia ja kuvanlaatua kohdenäytöissä; tarkista PAL/NTSC-videostandardien integrointi valvontajärjestelmiin.
Valaistuksen arviointi: Arvioi ympäristön valaistusolosuhteet. Täysin pimeässä ympäristössä määritä, tarvitaanko ulkoisia LED- tai itsevalaistuja versioita.
Ympäristöön sopeutuminen: Vahvista, että -10 ℃ - 50 ℃ käyttöalue riittää; tarkista suojaus öljyä tai jäähdytysnestettä vastaan.
Mekaaninen luotettavuus: Testaa kuvan vakautta tärinässä; tarkista liittimen kestävyys toistuvassa käytössä.
Yli 30 vuoden optisen kuvantamisen kokemuksella SincereFirst tekee yhteistyötä Fortune 500 -yrityksen kanssa ja vie tuotteita yli 200 maahan. Yritys käyttää luokan 10/100 COB-puhdastiloja ja käyttää edistynyttä aktiivista kohdistusta (AA) varmistaakseen optisen yhdenmukaisuuden jokaisessa sensorikameramoduulissa..
Teollisuuden tarkastusintegraattoreille ja autoalan palveluntarjoajille SincereFirst tarjoaa täydellisen teknisen dokumentaation ja räätälöinnin – kaapelin pituus, liitäntätyyppi ja valaistus voidaan räätälöidä. Kaikilla tuotteilla on FCC-, CE- ja RoHS-sertifikaatit maailmanlaajuisten markkinoiden vaatimustenmukaisuuden varmistamiseksi.

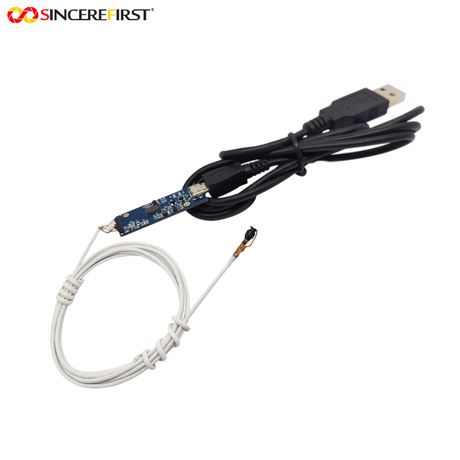

SincereFirst tarjoaa analogisia AV-endoskooppimoduuleja sekä USB-liitäntämoduuleja (moduulikameran USB-sarja) , jotka kattavat erilaiset sovellustarpeet. Tavoite: luotettava visuaalinen järjestelmäkumppani, joka mahdollistaa tarkastuksia, jotka näkevät selvästi, tutkivat syvältä ja menevät pidemmälle.
arvo 4,5 mm:n ultraohuen analogisen AV-endoskooppimoduulin ei piile äärimmäisissä ominaisuuksissa, vaan ahtaiden tilojen tarkastusskenaarioiden syvällisessä ymmärtämisessä.
4,5 mm halkaisija rikkoo fyysiset rajat.
Analoginen AV-lähtö yksinkertaistaa järjestelmäarkkitehtuuria.
F1.0-aukko varmistaa kuvantamisen hämärässä.
Teollisuusluokan luotettavuus mukautuu koviin olosuhteisiin.
Tämä yhdistelmä tarjoaa kustannustehokkaan, luotettavan ja kestävän tarkastuskameraboreskooppiratkaisun erittäin ohuiden putkistojen tarkastamiseen, teollisuuden kunnossapitoon ja autojen kapean tilan diagnostiikkaan.
Onnistunut valinta perustuu selkeisiin kysymyksiin, kuten: Kuinka kapea tila on? Kuinka ankara ympäristö on? Kuinka yksinkertaista toiminta on? Kuinka tiukka budjetti on? Kun nämä vastaukset vastaavat teknisiä eritelmiä, valinnasta tulee pikemminkin ennakoiva, ammattimainen järjestelmäsuunnittelukäytäntö kuin passiivinen parametrien vertailu.1. Johdanto: Kun anturin halkaisijasta tulee kriittinen tekijä
