720P Отдельные мини-модули камеры эндоскопа Развитие технологии и позиционирование рыночной стратегии

Отдельные мини-модули эндоскопической камеры 720P. Эволюция технологий и позиционирование рыночной стратегии.



На фоне постоянной миниатюризации и интеграции промышленного инспекционного и вспомогательного медицинского оборудования ядро ​​встраиваемых систем технического зрения — модули микрокамер — раскрывает ориентацию на спрос и инженерную мудрость конкретных нишевых рынков посредством их выбора технологического пути и стратегии балансировки производительности. Целью данной статьи является изучение отраслевых тенденций, границ применения и конкурентной среды, отраженных в логике проектирования типичного компактного модуля камеры эндоскопа посредством технического анализа.



I. Инженерный выбор основных компонентов: функциональная оптимизация в условиях ограничений

В основу конструкции модуля положен осознанный выбор основного датчика изображения. Выбранный 1/9-дюймовый CMOS-датчик обеспечивает фиксированное разрешение 720P (1280×720 пикселей). В этом решении приоритет отдается точному согласованию с целевым сценарием применения — статическим или квазидинамическим наблюдением с близкого расстояния, в ограниченном пространстве — а не погоней за новейшим количеством пикселей. В пределах типичного рабочего расстояния от 10 до 100 миллиметров разрешение 720P обеспечивает достаточную пространственную детализацию для фундаментальных задач, таких как выявление дефектов и наблюдение за структурой. Это также эффективно позволяет избежать проблем, связанных с более высокими разрешениями, таких как повышенные требования к пропускной способности данных, более высокое энергопотребление обработки и необходимость согласования разрешения объектива.

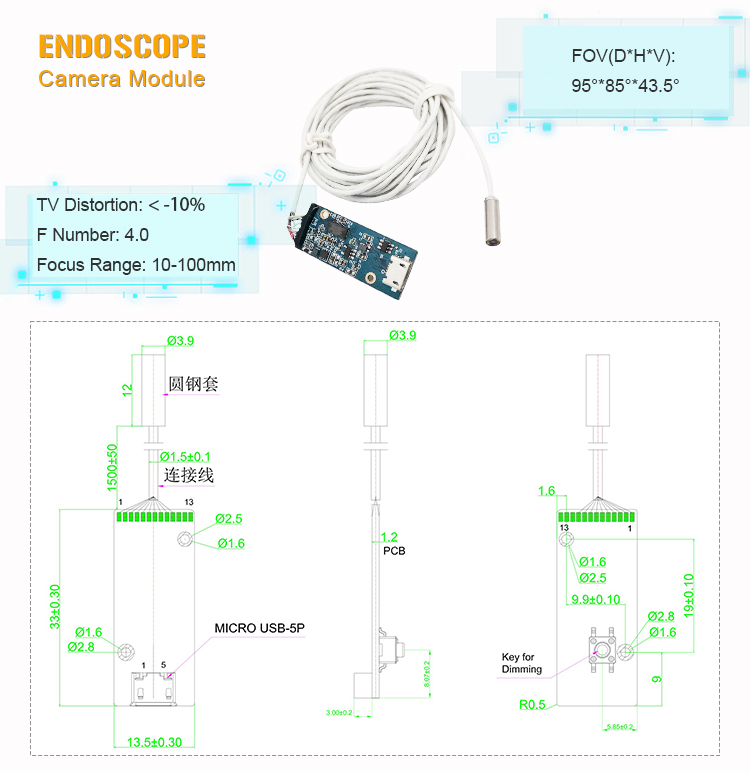

Оптическая система в паре с датчиком обеспечивает одинаково целенаправленную настройку параметров. Физические размеры линзы (диаметр всего 3,9 мм) являются необходимым условием для доступа к узким проходам. Сочетание короткого фокусного расстояния 1,08 мм и диафрагмы F4.0 определяет оптические характеристики модуля: короткое фокусное расстояние обеспечивает соответствующее увеличение изображения на ограниченных расстояниях до объекта, а меньшая диафрагма обеспечивает относительно большую глубину резкости. Это устраняет необходимость частой перефокусировки при наблюдении объектов с различной глубиной, таких как внутренние части труб или внутренние конструкции компонентов, что повышает непрерывность наблюдения и эффективность работы. Широкий угол обзора 95° еще больше расширяет охват за сеанс визуализации. Сопутствующее бочкообразное искажение (номинальное значение <-10%) корректируется с помощью алгоритмов внутренней обработки изображений. Этот совместный подход к проектированию «оптического сбора данных и алгоритма коррекции» стал универсальной парадигмой для устранения геометрических искажений в миниатюрных широкоугольных изображениях.



Чтобы справиться с непредсказуемыми условиями окружающего освещения, модуль предлагает дополнительные системы дополнительного освещения с несколькими светодиодами. Эта конструкция не только решает проблемы с освещением в полостях или темных углах, но также обеспечивает функцию ручного затемнения. Это дает операторам возможность корректировать настройки в режиме реального времени на основе наблюдаемых характеристик цели и отражательной способности окружающей среды, что представляет собой функциональную эволюцию от «автоматизации» к «оптимизированному взаимодействию человека и машины».



II. Стандартизированные интерфейсы и интеграция: снижение технических барьеров и ускорение развертывания приложений

Этот модуль существенно снижает сложность интеграции на уровне интерфейса системы. Используя стандартный физический интерфейс USB 2.0 и придерживаясь протокола UVC, он обеспечивает кроссплатформенную функциональность Plug-and-Play. Этот выбор конструкции имеет двойное значение: во-первых, он радикально сокращает циклы разработки для производителей устройств или системных интеграторов, позволяя им сосредоточить ресурсы НИОКР на основном прикладном программном обеспечении или разработке отраслевых алгоритмов, а не на адаптации драйверов низкого уровня. Во-вторых, стандартизированный интерфейс обеспечивает широкую совместимость, обеспечивая плавную интеграцию с различными аппаратными платформами, от промышленных ПК до портативных планшетов и встроенных плат управления. Одновременная поддержка выходных форматов YUV и MJPEG обеспечивает гибкость в балансировании качества изображения и эффективности передачи в различных приложениях: формат YUV подходит для сценариев, требующих расширенного анализа изображений, а формат сжатия MJPEG более предпочтителен для предварительного просмотра в реальном времени и потоковой передачи по сети.



III. Сопоставление сценариев применения: определение границ стоимости на нишевых рынках

Технические характеристики модуля точно определяют его основные области применения, в первую очередь ориентированные на нишевые рынки с жесткими требованиями к размеру, стоимости и надежности:



Точный промышленный контроль и профилактическое обслуживание. Для внутренних проверок сложного оборудования, нефте- и газопроводов, компонентов аэрокосмической отрасли и сборочных линий микроэлектроники миниатюризация модуля позволяет интегрировать его в различные эндоскопы или наконечники роботизированных манипуляторов. Это облегчает неразрушающую визуализацию скрытых дефектов, таких как трещины, коррозия и дефекты сварки. Его фиксированный диапазон фокусировки, близкий к среднему, и достаточная глубина резкости точно соответствуют требованиям к расстоянию наблюдения для большинства промышленных полостей.



Профессиональное обслуживание оборудования и послепродажная диагностика. Во время обслуживания приборов, автомобильных двигателей, прецизионных приборов и аналогичных продуктов технические специалисты могут использовать портативные инспекционные устройства, включающие этот модуль, для быстрого обнаружения внутренних точек неисправности. Это повышает эффективность и точность диагностики, сокращая при этом ненужную разборку.



Поддержка специализированных медицинских и научных наблюдений. Для неинвазивных или минимально инвазивных медицинских обследований, стоматологической диагностики, ветеринарных осмотров и научных исследований, включающих биологические образцы, микроструктуры материалов или реставрацию культурных реликвий, этот модуль служит экономичным и удобным в использовании инструментом визуальной документации. Он помогает профессионалам проводить подробные наблюдения и фиксировать результаты.



Следует особо отметить, что, хотя по форме такие универсальные модули напоминают медицинские эндоскопы, они обычно не проходят строгую сертификацию биосовместимости, проверку устойчивости к циклу стерилизации и стандарты надежности медицинского уровня. Следовательно, их медицинское применение в основном ограничивается некритическими сценариями, такими как наземные наблюдения или образовательные демонстрации, сохраняя четкое отличие от настоящих медицинских устройств, предназначенных для внутренней диагностики.



IV. Конкурентная среда отрасли и тенденции развития

В настоящее время поставщики модулей миниатюрных камер, обслуживающие эти нишевые рынки, сталкиваются с конкурентной средой, создаваемой множеством сил.



С одной стороны, гиганты модулей камер из сектора бытовой электроники постоянно расширяются, используя свою огромную экономию за счет масштаба и передовые пиксельные технологии. Однако их продуктам часто не хватает уровня настройки, экстремальной устойчивости к окружающей среде (например, широкого температурного диапазона, маслостойкости) и глубокой оптимизации для конкретных требований к оптическим характеристикам (например, микроскопия сверхблизкого диапазона, минимальное искажение). С другой стороны, традиционные производители профессиональных промышленных камер по-прежнему прочно укоренились на рынке высокого класса. Хотя их продукты превосходны по производительности и надежности, их стоимость и размер часто не соответствуют требованиям многочисленных легких и недорогих приложений.



Таким образом, успех таких продуктов, как модуль, описанный в этой статье, зависит от соблюдения точного баланса: в пределах приемлемого ценового диапазона, благодаря тщательному инженерному проектированию и продуманному управлению цепочкой поставок, они максимально удовлетворяют основные требования для конкретных сценариев применения — компактный размер, умеренное разрешение, достаточная надежность и простота интеграции. Их конкурентный барьер проистекает не из монополизации передовых технологий, а из глубокого понимания деталей вертикального промышленного применения, способности оптимизировать системы в жестких условиях и гибкости в быстром реагировании на индивидуальные требования клиентов (например, изменение длины кабеля, осветительные решения и варианты интерфейса).



Заглядывая в будущее, технологическая эволюция в этой области, согласно прогнозам, будет развиваться по следующим направлениям: во-первых, производительность датчиков будет постоянно и постепенно улучшаться, обеспечивая расширенные возможности работы в условиях низкой освещенности и динамический диапазон при сохранении компактных размеров. Во-вторых, ключевой тенденцией станет интеграция вычислительной оптики со встроенным искусственным интеллектом. Благодаря включению легких блоков обработки искусственного интеллекта на уровне модуля или рядом с датчиком будут доступны интеллектуальные функции, такие как улучшенная автофокусировка, аннотация дефектов в реальном времени и семантическая сегментация изображения, что поднимет модуль из «сборщика изображений» в «извлекатель предварительной информации».



Заключение

Подводя итог, можно сказать, что этот компактный модуль камеры-эндоскопа не является изолированным продуктом, а является типичным примером миниатюрной технологии машинного зрения, разработанной с учетом конкретных ограничений. Он раскрывает прагматичную философию разработки продуктов на фоне взаимодействия распространения технологий и сегментации рынка: отказ от слепой погони за общими показателями производительности в пользу глубокого погружения в конкретные сценарии применения. Благодаря ряду взаимодополняющих дизайнерских компромиссов компания создает решение, которое сочетает в себе функциональность, удобство использования и экономическую эффективность. Его существование и эволюция показывают, что в рамках высокоразвитой цепочки поставок электроники точное позиционирование на рынке и глубокая инженерная оптимизация по-прежнему могут выделять и прочно занимать ценную нишу на рынке. Для участников отрасли овладение этой способностью «вводить инновации в рамках ограничений» может стать ключом к достижению дифференцированного роста в условиях, казалось бы, конкуренции в Красном океане.
