Moduli telecamera mini endoscopio separati 720P Evoluzione della tecnologia e posizionamento della strategia di mercato

Moduli telecamera mini endoscopio separati 720P Evoluzione della tecnologia e posizionamento della strategia di mercato

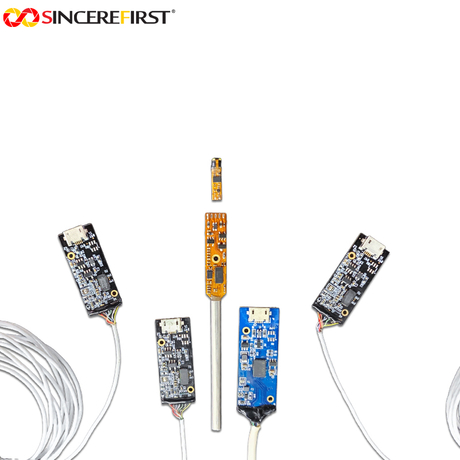

Sullo sfondo della continua miniaturizzazione e integrazione nelle apparecchiature di ispezione industriale e ausiliarie mediche, il nucleo dei sistemi di visione integrati, ovvero i moduli microcamera, rivela l’orientamento alla domanda e la saggezza ingegneristica di specifici mercati di nicchia attraverso la selezione del percorso tecnologico e le strategie di bilanciamento delle prestazioni. Questo documento mira a esplorare le tendenze del settore, i confini delle applicazioni e il panorama competitivo riflessi nella logica di progettazione di un tipico modulo fotocamera per endoscopio compatto attraverso l'analisi tecnica.



I. Scelte ingegneristiche per i componenti principali: perseguire l'ottimizzazione funzionale sotto vincoli

Il fondamento progettuale del modulo si basa su una scelta deliberata del sensore di immagine principale. Il sensore CMOS da 1/9 di pollice selezionato emette una risoluzione bloccata su 720P (1280×720 pixel). Questa decisione dà priorità all'allineamento di precisione con lo scenario applicativo target (osservazione statica o quasi dinamica a distanza ravvicinata, in spazi ristretti) piuttosto che perseguire conteggi di pixel all'avanguardia. Entro distanze di lavoro tipiche comprese tra 10 e 100 millimetri, la risoluzione 720P fornisce dettagli spaziali sufficienti per esigenze fondamentali come l'identificazione dei difetti e l'osservazione strutturale. Inoltre, evita efficacemente le sfide associate alle risoluzioni più elevate, come maggiori richieste di larghezza di banda dei dati, un maggiore consumo di potenza di elaborazione e la necessità di abbinare la risoluzione dell'obiettivo.



Il sistema ottico abbinato al sensore presenta impostazioni dei parametri altrettanto mirate. Le dimensioni fisiche della lente, con un diametro di soli 3,9 mm, costituiscono un prerequisito per l'accesso a passaggi stretti. La combinazione di una lunghezza focale corta di 1,08 mm e un'apertura F4.0 definisce le caratteristiche ottiche del modulo: la lunghezza focale corta garantisce un ingrandimento appropriato dell'immagine a distanze limitate dell'oggetto, mentre l'apertura più piccola offre una profondità di campo relativamente ampia. Ciò elimina la necessità di rimettere a fuoco frequentemente quando si osservano oggetti con profondità variabili, come l'interno di tubi o le strutture dei componenti interni, migliorando la continuità dell'osservazione e l'efficienza operativa. La visione grandangolare di 95° espande ulteriormente la copertura per sessione di imaging. La distorsione a barilotto associata (nominale <-10%) viene corretta tramite algoritmi di elaborazione delle immagini backend. Questo approccio di progettazione collaborativa di 'correzione dell'algoritmo di acquisizione ottica' è diventato un paradigma universale per affrontare la distorsione geometrica nell'imaging grandangolare in miniatura.



Per affrontare condizioni di illuminazione ambientale imprevedibili, il modulo offre sistemi di illuminazione supplementare multi-LED opzionali. Questo design non solo risolve i problemi di illuminazione nelle cavità o negli angoli bui, ma fornisce anche funzionalità di oscuramento manuale. Ciò consente agli operatori di regolare le impostazioni in tempo reale in base al target osservato e alle caratteristiche di riflettività ambientale, rappresentando un'evoluzione funzionale dall''automazione' all''interazione uomo-macchina ottimizzata'.



II. Interfacce standardizzate e integrazione: ridurre le barriere tecniche e accelerare la distribuzione delle applicazioni

Questo modulo riduce significativamente la complessità dell'integrazione a livello di interfaccia di sistema. Utilizzando un'interfaccia fisica USB 2.0 standard e aderendo al protocollo UVC, raggiunge funzionalità plug-and-play multipiattaforma. Questa scelta progettuale ha un duplice significato: in primo luogo, riduce drasticamente i cicli di sviluppo per i produttori di dispositivi o gli integratori di sistemi, consentendo loro di concentrare le risorse di ricerca e sviluppo sul software applicativo host o sullo sviluppo di algoritmi specifici del settore piuttosto che sull’adattamento di driver di basso livello. In secondo luogo, l'interfaccia standardizzata offre un'ampia compatibilità, consentendo un'integrazione perfetta con diverse piattaforme hardware che vanno dai PC industriali ai tablet portatili e alle schede di controllo integrate. Il supporto simultaneo per i formati di output YUV e MJPEG offre flessibilità nel bilanciare la qualità dell'immagine e l'efficienza di trasmissione tra diverse applicazioni: il formato YUV si adatta a scenari che richiedono analisi avanzate delle immagini a valle, mentre il formato di compressione MJPEG è più vantaggioso per le anteprime in tempo reale e lo streaming di rete.



III. Mappatura degli scenari applicativi: definizione dei limiti del valore nei mercati di nicchia

Le caratteristiche tecniche del modulo delineano con precisione i suoi principali ambiti di applicazione, rivolgendosi principalmente a mercati di nicchia con requisiti rigorosi in termini di dimensioni, costo e affidabilità:



Ispezione di precisione industriale e manutenzione predittiva: per le ispezioni interne di macchinari complessi, oleodotti/gasdotti, componenti aerospaziali e linee di assemblaggio di microelettronica, la miniaturizzazione del modulo consente l'integrazione in vari endoscopi o punte di bracci robotici. Ciò facilita la visualizzazione non distruttiva di difetti nascosti come crepe, corrosione e difetti di saldatura. La sua gamma di messa a fuoco fissa, prossima a media, e la sufficiente profondità di campo soddisfano esattamente i requisiti di distanza di osservazione della maggior parte delle cavità industriali.



Manutenzione delle apparecchiature professionali e diagnostica post-vendita: durante la manutenzione di elettrodomestici, motori automobilistici, strumenti di precisione e prodotti simili, i tecnici possono utilizzare dispositivi di ispezione portatili che incorporano questo modulo per individuare rapidamente i punti guasti interni. Ciò migliora l'efficienza e la precisione diagnostica riducendo al tempo stesso inutili disassemblaggi.



Supporto specializzato per l'osservazione medica e scientifica: per esami medici non invasivi o minimamente invasivi, diagnostica dentale, ispezioni veterinarie e ricerche scientifiche che coinvolgono campioni biologici, microstrutture materiali o restauro di reliquie culturali, questo modulo funge da strumento di documentazione visiva economico e facile da usare. Assiste i professionisti nella conduzione di osservazioni dettagliate e nella registrazione dei risultati.



Va notato esplicitamente che, pur assomigliando nella forma agli endoscopi medici, tali moduli universali in genere mancano di una rigorosa certificazione di biocompatibilità, di convalida della tolleranza del ciclo di sterilizzazione e di standard di affidabilità di livello medico. Di conseguenza, le loro applicazioni mediche sono in gran parte limitate a scenari non critici come osservazioni di superficie o dimostrazioni educative, mantenendo una chiara distinzione dai veri dispositivi medici destinati alla diagnostica interna.



IV. Panorama competitivo del settore e tendenze evolutive

Attualmente, i fornitori di moduli telecamera miniaturizzati che servono questi mercati di nicchia si trovano ad affrontare un ambiente competitivo modellato da molteplici forze.



Da un lato, i giganti dei moduli per fotocamere del settore dell’elettronica di consumo sono in continua espansione verso il basso, sfruttando le loro enormi economie di scala e le tecnologie pixel avanzate. Tuttavia, i loro prodotti spesso non sono all'altezza dei livelli di personalizzazione, della tolleranza ambientale estrema (ad esempio, ampio intervallo di temperature, resistenza all'olio) e dell'ottimizzazione profonda per specifici requisiti di prestazioni ottiche (ad esempio, microscopia a distanza ultraravvicinata, distorsione minima). D’altro canto, i tradizionali produttori di fotocamere industriali professionali rimangono radicati nel mercato di fascia alta. Anche se i loro prodotti eccellono in termini di prestazioni e affidabilità, il loro costo e le loro dimensioni spesso non riescono a soddisfare le esigenze di numerose applicazioni leggere e a basso costo.



Pertanto, il successo di prodotti come il modulo descritto in questo articolo dipende dal raggiungimento di un equilibrio preciso: entro un intervallo di costi accettabile, attraverso una progettazione ingegneristica meticolosa e una gestione matura della catena di fornitura, massimizzano il soddisfacimento dei requisiti fondamentali per scenari applicativi specifici: dimensioni compatte, risoluzione moderata, affidabilità sufficiente e facile integrazione. La loro barriera competitiva non deriva dalla monopolizzazione della tecnologia all’avanguardia, ma piuttosto da una profonda comprensione dei dettagli delle applicazioni del settore verticale, dalla capacità di ottimizzare i sistemi sotto vincoli rigorosi e dall’agilità nel rispondere rapidamente alle esigenze personalizzate dei clienti (come lunghezze variabili dei cavi, soluzioni di illuminazione e varianti di interfaccia).



Guardando al futuro, si prevede che l’evoluzione tecnologica in questo campo si svilupperà lungo questi percorsi: in primo luogo, le prestazioni dei sensori subiranno miglioramenti costanti e incrementali, perseguendo capacità migliorate in condizioni di scarsa illuminazione e gamma dinamica pur mantenendo dimensioni compatte. In secondo luogo, l’integrazione dell’ottica computazionale con l’intelligenza artificiale integrata emergerà come una tendenza chiave. Incorporando unità di elaborazione AI leggere a livello del modulo o vicino al sensore, saranno abilitate funzioni intelligenti come la messa a fuoco automatica migliorata, l'annotazione dei difetti in tempo reale e la segmentazione semantica delle immagini, elevando il modulo da un 'raccoglitore di immagini' a un 'estrattore di informazioni preliminari'. In terzo luogo, la connettività wireless e l'ottimizzazione della potenza amplieranno gli scenari applicativi, consentendo un'integrazione più flessibile in robot mobili o dispositivi di ispezione autonomi.



Conclusione

In sintesi, questo modulo telecamera endoscopico compatto non è un prodotto isolato ma un esempio per eccellenza di tecnologia di visione artificiale miniaturizzata progettata secondo vincoli specifici. Rivela una filosofia pragmatica di sviluppo del prodotto nel mezzo dell’interazione tra diffusione della tecnologia e segmentazione del mercato: abbandonare la cieca ricerca di parametri prestazionali generici a favore di una profonda immersione in scenari applicativi specifici. Attraverso una serie di compromessi di progettazione altamente sinergici, costruisce una soluzione che bilancia funzionalità, usabilità ed efficienza dei costi. La sua esistenza ed evoluzione dimostrano che all’interno di una catena di fornitura dell’elettronica altamente matura, un preciso posizionamento di mercato e una profonda ottimizzazione ingegneristica possono ancora ritagliarsi e occupare saldamente uno spazio prezioso di mercato di nicchia. Per gli operatori del settore, padroneggiare questa capacità di “innovazione entro limiti” può diventare la chiave per ottenere una crescita differenziata nella concorrenza apparentemente dell’oceano rosso.
