720P afzonderlijke mini-endoscoopcameramodules Technologie-evolutie en positionering van de marktstrategie

720P afzonderlijke mini-endoscoopcameramodules Technologie-evolutie en positionering van de marktstrategie



Tegen de achtergrond van voortdurende miniaturisering en integratie in industriële inspectie en medische hulpapparatuur onthult de kern van embedded vision-systemen – microcameramodules – de vraagoriëntatie en technische wijsheid van specifieke nichemarkten via hun technologische padselectie en prestatiebalanceringsstrategieën. Dit artikel heeft tot doel de trends in de sector, de toepassingsgrenzen en het concurrentielandschap te verkennen, weerspiegeld in de ontwerplogica van een typische compacte endoscoopcameramodule, door middel van technische analyse.



I. Technische keuzes voor kerncomponenten: functionele optimalisatie nastreven onder beperkingen

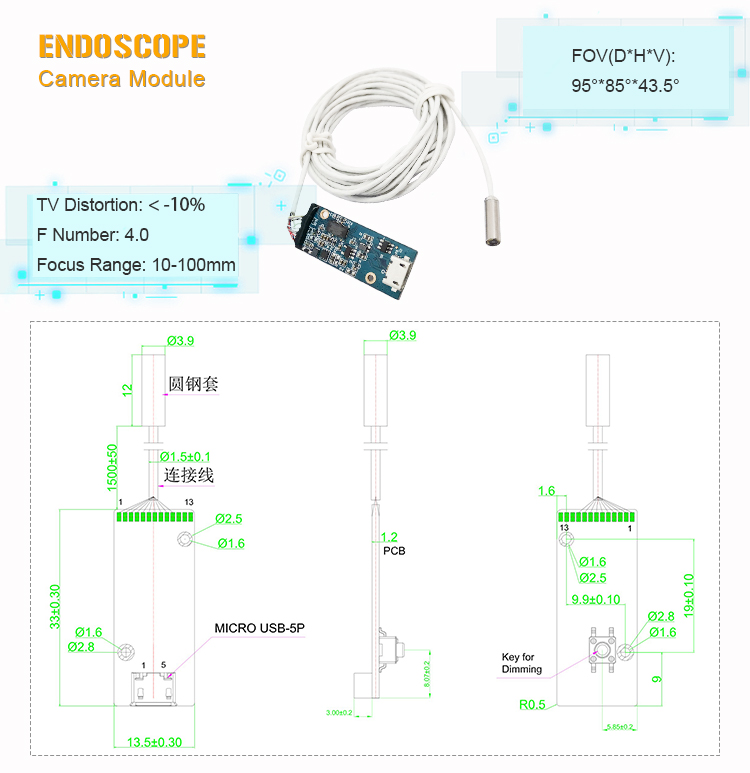

De ontwerpbasis van de module berust op een bewuste keuze van de kernbeeldsensor. De geselecteerde 1/9-inch CMOS-sensor levert een resolutie die is vergrendeld op 720P (1280×720 pixels). Bij deze beslissing wordt prioriteit gegeven aan nauwkeurige uitlijning met het doeltoepassingsscenario – statische of quasi-dynamische observatie op korte afstand, in een besloten ruimte – in plaats van het najagen van geavanceerde pixelaantallen. Binnen typische werkafstanden van 10 tot 100 millimeter levert de 720P-resolutie voldoende ruimtelijke details voor fundamentele behoeften zoals identificatie van defecten en structurele observatie. Het vermijdt ook effectief de uitdagingen die gepaard gaan met hogere resoluties, zoals een grotere vraag naar databandbreedte, een hoger energieverbruik bij de verwerking en de behoefte aan aanpassing van de lensresolutie.



Het optische systeem in combinatie met de sensor vertoont even gerichte parameterinstellingen. De fysieke afmetingen van de lens, met een diameter van slechts 3,9 mm, vormen een voorwaarde voor toegang tot nauwe doorgangen. De combinatie van een korte brandpuntsafstand van 1,08 mm en een F4.0-diafragma definieert de optische kenmerken van de module: de korte brandpuntsafstand zorgt voor een passende beeldvergroting op beperkte objectafstanden, terwijl het kleinere diafragma een relatief grote scherptediepte oplevert. Dit elimineert de noodzaak van frequente herfocussering bij het observeren van objecten met verschillende diepten, zoals pijpinterieurs of interne componentstructuren, waardoor de observatiecontinuïteit en operationele efficiëntie worden verbeterd. De groothoekweergave van 95° breidt de dekking per beeldsessie verder uit. Begeleidende tonvormige vervorming (nominaal < -10%) wordt gecorrigeerd via backend-beeldverwerkingsalgoritmen. Deze gezamenlijke ontwerpbenadering van 'optische acquisitie-algoritmecorrectie' is een universeel paradigma geworden voor het aanpakken van geometrische vervorming in miniatuurgroothoekbeelden.



Om onvoorspelbare omgevingslichtomstandigheden aan te pakken, biedt de module optionele aanvullende verlichtingssystemen met meerdere LED's. Dit ontwerp lost niet alleen verlichtingsproblemen in holtes of donkere hoeken op, maar biedt ook handmatige dimfunctionaliteit. Hierdoor kunnen operators instellingen in realtime aanpassen op basis van de waargenomen doel- en omgevingsreflectiviteitskenmerken, wat een functionele evolutie vertegenwoordigt van 'automatisering' naar 'geoptimaliseerde mens-machine-interactie.'



II. Gestandaardiseerde interfaces en integratie: technische barrières verlagen en de implementatie van applicaties versnellen

Deze module vermindert de integratiecomplexiteit op systeeminterfaceniveau aanzienlijk. Door gebruik te maken van een standaard fysieke USB 2.0-interface en zich te houden aan het UVC-protocol, wordt platformonafhankelijke plug-and-play-functionaliteit bereikt. Deze ontwerpkeuze heeft een dubbele betekenis: ten eerste verkort het de ontwikkelingscycli voor apparaatfabrikanten of systeemintegrators drastisch, waardoor ze hun R&D-middelen kunnen richten op hostapplicatiesoftware of sectorspecifieke algoritmeontwikkeling in plaats van op low-level driveraanpassing. Ten tweede biedt de gestandaardiseerde interface een brede compatibiliteit, waardoor naadloze integratie met diverse hardwareplatforms mogelijk is, variërend van industriële pc's tot draagbare tablets en ingebouwde besturingskaarten. Gelijktijdige ondersteuning voor zowel YUV- als MJPEG-uitvoerformaten biedt flexibiliteit bij het balanceren van beeldkwaliteit en transmissie-efficiëntie over verschillende toepassingen. Het YUV-formaat is geschikt voor scenario's die geavanceerde beeldanalyse downstream vereisen, terwijl het MJPEG-compressieformaat voordeliger is voor realtime previews en netwerkstreaming.



III. Toepassingsscenario's in kaart brengen: waardegrenzen definiëren in nichemarkten

De technische kenmerken van de module bakenen nauwkeurig de kerntoepassingsdomeinen af, die zich primair richten op nichemarkten met strenge eisen op het gebied van omvang, kosten en betrouwbaarheid:



Industriële precisie-inspectie en voorspellend onderhoud: Voor interne inspecties van complexe machines, olie-/gaspijpleidingen, lucht- en ruimtevaartcomponenten en assemblagelijnen voor micro-elektronica maakt de miniaturisatie van de module integratie in verschillende endoscopen of robotarmpunten mogelijk. Dit vergemakkelijkt niet-destructieve visualisatie van verborgen defecten zoals scheuren, corrosie en lasfouten. Het vaste, bijna tot middelmatige focusbereik en de voldoende scherptediepte komen precies overeen met de vereisten voor observatieafstanden van de meeste industriële ruimtes.



Onderhoud van professionele apparatuur en diagnostiek na verkoop: Tijdens het onderhoud van apparaten, automotoren, precisie-instrumenten en soortgelijke producten kunnen technici draagbare inspectieapparatuur gebruiken waarin deze module is geïntegreerd om snel interne foutpunten te lokaliseren. Dit verbetert de diagnostische efficiëntie en nauwkeurigheid en vermindert onnodige demontage.



Gespecialiseerde medische en wetenschappelijke observatieondersteuning: voor niet-invasieve of minimaal invasieve medische onderzoeken, tandheelkundige diagnostiek, veterinaire inspecties en wetenschappelijk onderzoek waarbij biologische monsters, materiële microstructuren of restauratie van culturele relikwieën betrokken zijn, dient deze module als een kosteneffectief, gebruiksvriendelijk hulpmiddel voor visuele documentatie. Het helpt professionals bij het uitvoeren van gedetailleerde observaties en het vastleggen van bevindingen.



Er moet expliciet worden opgemerkt dat dergelijke universele modules, hoewel ze qua vorm op medische endoscopen lijken, doorgaans geen rigoureuze biocompatibiliteitscertificering, validatie van de sterilisatiecyclustolerantie en betrouwbaarheidsnormen van medische kwaliteit missen. Bijgevolg blijven hun medische toepassingen grotendeels beperkt tot niet-kritieke scenario's zoals oppervlakteobservaties of educatieve demonstraties, waarbij een duidelijk onderscheid wordt gehandhaafd met echte medische hulpmiddelen die bedoeld zijn voor interne diagnostiek.



IV. Industrieel concurrentielandschap en evolutionaire trends

Momenteel worden leveranciers van miniatuurcameramodules die deze nichemarkten bedienen geconfronteerd met een competitieve omgeving die wordt gevormd door meerdere krachten.



Aan de ene kant breiden cameramodulegiganten uit de consumentenelektronicasector voortdurend naar beneden uit, waarbij ze gebruik maken van hun enorme schaalvoordelen en geavanceerde pixeltechnologieën. Hun producten schieten echter vaak tekort wat betreft aanpassingsniveaus, extreme omgevingstolerantie (bijvoorbeeld breed temperatuurbereik, oliebestendigheid) en diepgaande optimalisatie voor specifieke optische prestatie-eisen (bijvoorbeeld microscopie op zeer korte afstand, minimale vervorming). Aan de andere kant blijven traditionele professionele industriële camerafabrikanten verankerd in de high-end markt. Hoewel hun producten uitblinken in prestaties en betrouwbaarheid, voldoen hun kosten en afmetingen vaak niet aan de eisen van talloze lichtgewicht, goedkope toepassingen.



Daarom hangt het succes van producten zoals de module die in dit artikel wordt beschreven af ​​van het vinden van een nauwkeurig evenwicht: binnen een acceptabel kostenbereik maximaliseren ze door een nauwgezet technisch ontwerp en volwassen supply chain-management de vervulling van de kernvereisten voor specifieke toepassingsscenario's: compact formaat, gematigde resolutie, voldoende betrouwbaarheid en gemakkelijke integratie. Hun concurrentiebarrière komt niet voort uit het monopoliseren van geavanceerde technologie, maar eerder uit een diep inzicht in de details van verticale industriële toepassingen, het vermogen om systemen onder strenge beperkingen te optimaliseren en de flexibiliteit bij het snel reageren op klantspecifieke eisen (zoals variërende kabellengtes, verlichtingsoplossingen en interfacevarianten).



Vooruitkijkend zal de technologische evolutie op dit gebied zich naar verwachting langs deze trajecten ontvouwen: Ten eerste zullen de sensorprestaties gestage, stapsgewijze verbeteringen ondergaan, waarbij verbeterde mogelijkheden bij weinig licht en een dynamisch bereik worden nagestreefd, terwijl de compacte afmetingen behouden blijven. Ten tweede zal de integratie van computationele optica met ingebedde kunstmatige intelligentie een belangrijke trend worden. Door lichtgewicht AI-verwerkingseenheden op moduleniveau of in de buurt van de sensor te integreren, worden intelligente functies zoals verbeterde autofocus, real-time defectannotatie en semantische segmentatie van afbeeldingen mogelijk gemaakt, waardoor de module van een 'beeldverzamelaar' wordt verheven tot een 'voorlopige informatie-extractor'. Ten derde zullen draadloze connectiviteit en stroomoptimalisatie de toepassingsscenario's verbreden, waardoor een flexibelere integratie in mobiele robots of stand-alone inspectieapparatuur mogelijk wordt.



Conclusie

Samenvattend is deze compacte endoscoopcameramodule geen geïsoleerd product, maar een typisch voorbeeld van geminiaturiseerde machine vision-technologie die onder specifieke beperkingen is ontwikkeld. Het onthult een pragmatische productontwikkelingsfilosofie te midden van het samenspel van technologieverspreiding en marktsegmentatie: het blind nastreven van generieke prestatiestatistieken achterwege laten ten gunste van een diepe onderdompeling in specifieke toepassingsscenario's. Via een reeks zeer synergetische compromissen op het gebied van ontwerp construeert het een oplossing die functionaliteit, bruikbaarheid en kosteneffectiviteit in evenwicht houdt. Het bestaan ​​en de evolutie ervan tonen aan dat binnen een zeer volwassen toeleveringsketen voor elektronica, nauwkeurige marktpositionering en diepgaande technische optimalisatie nog steeds waardevolle nichemarktruimte kunnen veroveren en stevig kunnen innemen. Voor deelnemers uit de industrie kan het beheersen van dit vermogen om 'binnen beperkingen te innoveren' de sleutel worden tot het bereiken van gedifferentieerde groei in de ogenschijnlijk rode oceaanconcurrentie.
