0,9 mm diametru 0,16 MP OCHTA10 USB2.0 UVC modul de cameră endoscop cu vedere laterală

Modulul camerei endoscopice cu vedere laterală UVC OCHTA10 USB2.0 UVC cu diametru de 0,9 mm, 0,16 MP, proiectat pentru observare laterală, inspecție în spațiu îngust, dispozitive de vizualizare medicală și aplicații industriale cu microboroscop. Bazat pe senzorul OCHTA10 , acest modul acceptă cu rezoluție 400×400 , ieșire YUV și MJPEG și o interfață USB2.0 UVC . Designul său optic oferă un domeniu de focalizare de 3–30 mm , , lungime focală de 0,175 mm , F.NO 2,8 , 100° orizontală × 100° câmp vizual vertical și distorsiunea televizorului < -11%. Structura D0.9 îl face potrivit pentru proiecte în care partea frontală a camerei trebuie să acceseze spații extrem de mici. Versiunea „Side” poate fi evaluată pentru aplicații care necesită observare laterală, cum ar fi verificarea pereților laterali, vizualizarea microcavității și inspecția lumenului îngust.

Avantajul produsului ◢

1. 0.9mm-Class Ultra-Micro Front End: Designul D0.9 este potrivit pentru deschideri extrem de înguste, microtuburi, cavități mici și instrumente de vizualizare compacte în care modulele mai mari ale camerei endoscopului nu pot fi instalate.

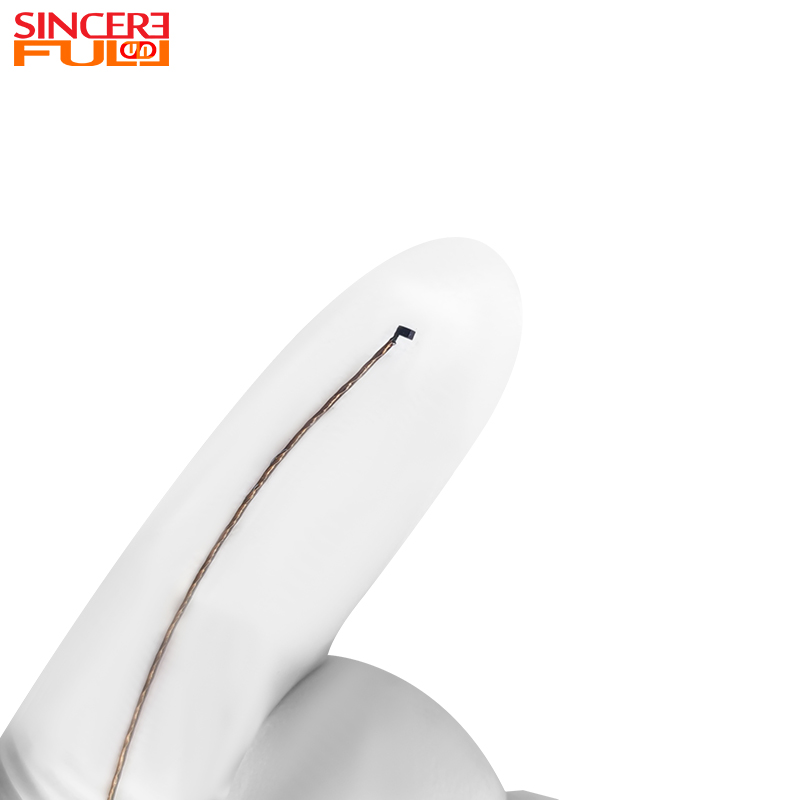

2. Direcția de observare cu vedere laterală: Structura cu vedere laterală este utilă pentru observarea pereților laterali, a pereților tubului, a marginilor cavității și a suprafețelor interioare care sunt dificil de vizualizat cu o cameră de vedere frontală dreaptă.

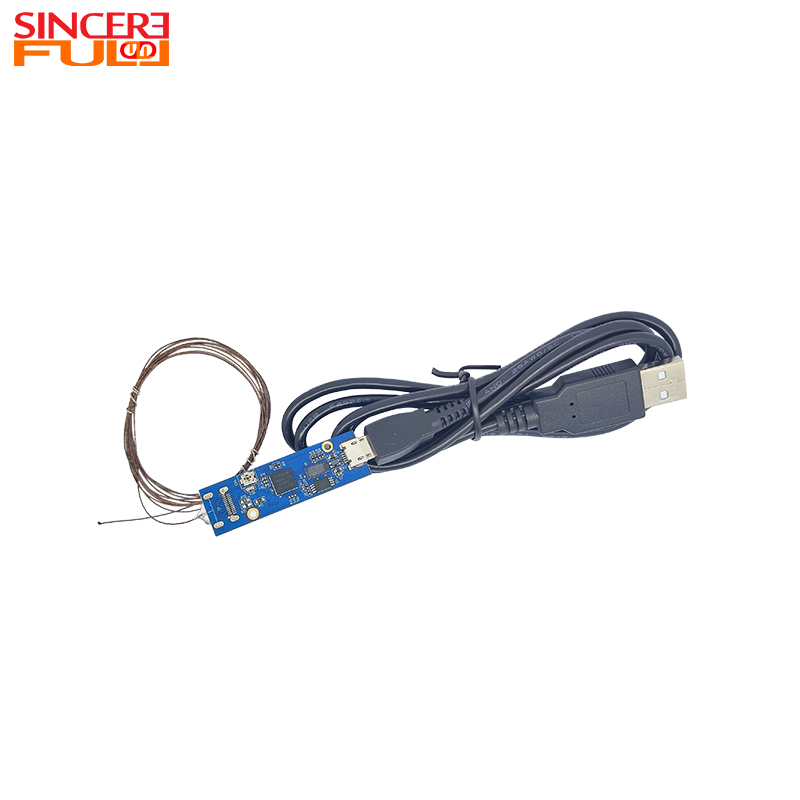

3. Ieșire USB2.0 UVC: Modulul acceptă ieșire USB2.0 UVC, făcându-l potrivit pentru sistemele de achiziție de imagini bazate pe USB și terminalele de inspecție compacte.

4. Format imagine YUV & MJPEG: Desenul specifică suport pentru formatul YUV & MJPEG. Acest lucru permite clienților să evalueze achiziția de imagini pe baza software-ului gazdă, a lățimii de bandă și a cerințelor de procesare.

5. Interval de focalizare 3–30 mm: Designul optic este potrivit pentru observarea de aproape. Clienții trebuie să furnizeze distanța reală de lucru pentru a confirma dacă setarea standard de focalizare se potrivește cu aplicația.

6. Câmp vizual 100° × 100°: Câmpul vizual de 100° H × 100° V ajută la capturarea unei zone mai extinse la distanță apropiată, ceea ce este util pentru microinspecție și vizualizare în spațiu restrâns.

Parametri tehnici ◢

Numele produsului	Modul de cameră pentru endoscop cu vedere laterală
Toleranță de bază	±0,1 mm
DSP	USB 2.0
Senzor	OCHFA10
Raza de focalizare	3-30 mm
Distanța focală	0,175 mm
Numărul F	4.5
FOV(H*V)	100°*100°
Distorsiunea TV	＜-11%
Conector	Mini USB-5P

Aplicarea Modulului Cameră Endoscopică◢

1. Inspecție internă a microconductelor: Pentru producătorii de dispozitive medicale: inspectați pereții interiori ai cateterelor, cipurilor microfluidice și ai tuburilor de precizie cu un diametru de 1 mm. Lentila cu vedere laterală dezvăluie defecte de aderență, acumulare de reziduuri sau neregularități ale suprafeței de-a lungul lungimii tubului - critice pentru controlul calității în dispozitivele minim invazive.

2.Inspecția internă a componentelor de precizie: Pentru inginerii de echipamente semiconductoare: Examinați pereții laterali ai statoarelor micromotoarelor, interioarelor angrenajului sau cavitățile dispozitivelor MEMS. Introduceți sonda în orificiile componentelor; Optica cu vedere laterală captează condițiile suprafeței interne, modelele de uzură sau contaminarea cu particule fără a fi demontată.

3.Explorare medicală minim invazivă: Pentru integratorii de dispozitive endoscopice: Se integrează în sonde de explorare ultrafine pentru articulații ortopedice, cavități spinale sau canale radiculare dentare. Configurația de vedere laterală permite inspecția țesuturilor circumferențiale în timp ce avansează, reducând nevoia de rotație a sondei și îmbunătățind eficiența procedurii.

4.Sistem Micro Vision încorporat: Pentru dezvoltatori de robotică și IoT: Încorporați în mini roboți de inspecție sau detectoare portabile pentru zone greu accesibile, cum ar fi nervurile aripilor aeronavei sau cavitățile clădirii. Profilul de 0,9 mm se potrivește prin găurile de acces de 1 mm, în timp ce optica cu vedere laterală captează condițiile din jur - ideală pentru feedback vizual în spațiul restrâns.'

Personalizare și suport OEM◢

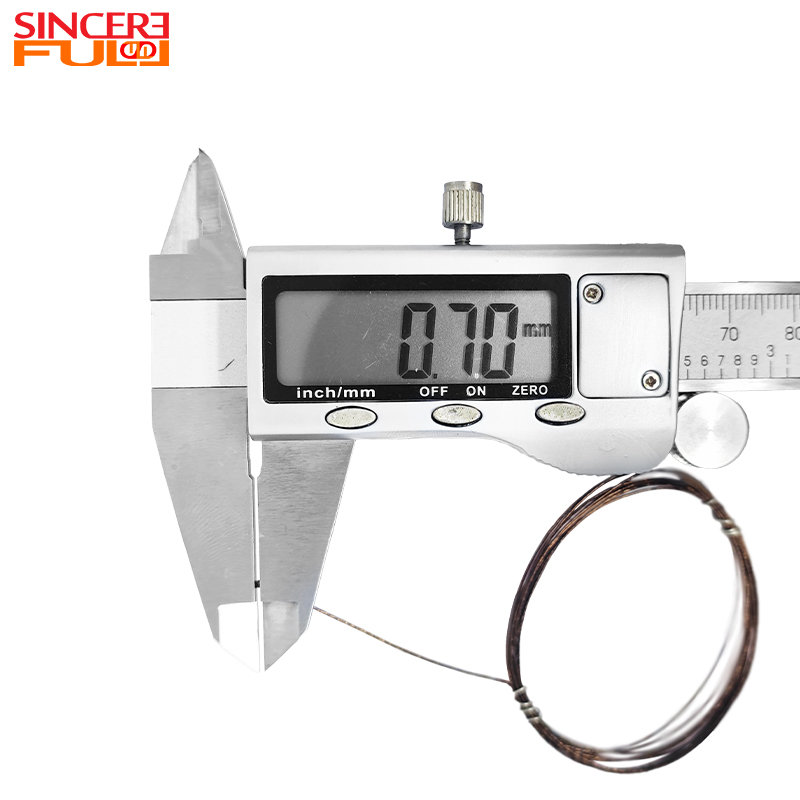

Evaluarea diametrului și a structurii laterale

Structura D0.9 poate fi revizuită în funcție de diametrul tubului clientului, deschiderea dispozitivului, direcția de vedere laterală și metoda de instalare.

Revizuirea distanței de lucru

Intervalul standard de focalizare este de 3–30 mm . Distanța de lucru necesară trebuie confirmată înainte de selecția finală.

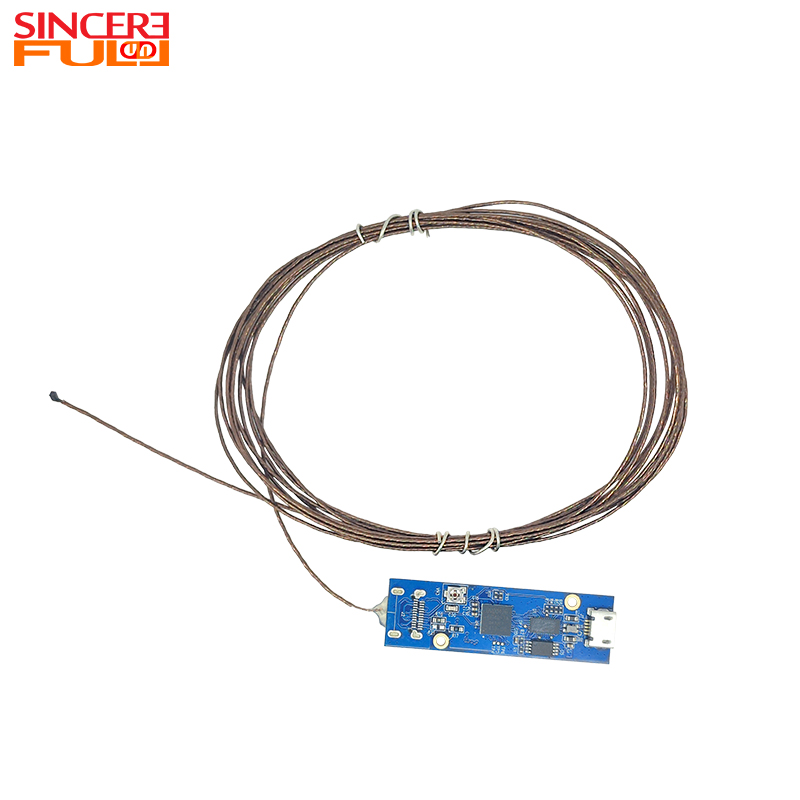

Evaluarea lungimii cablului

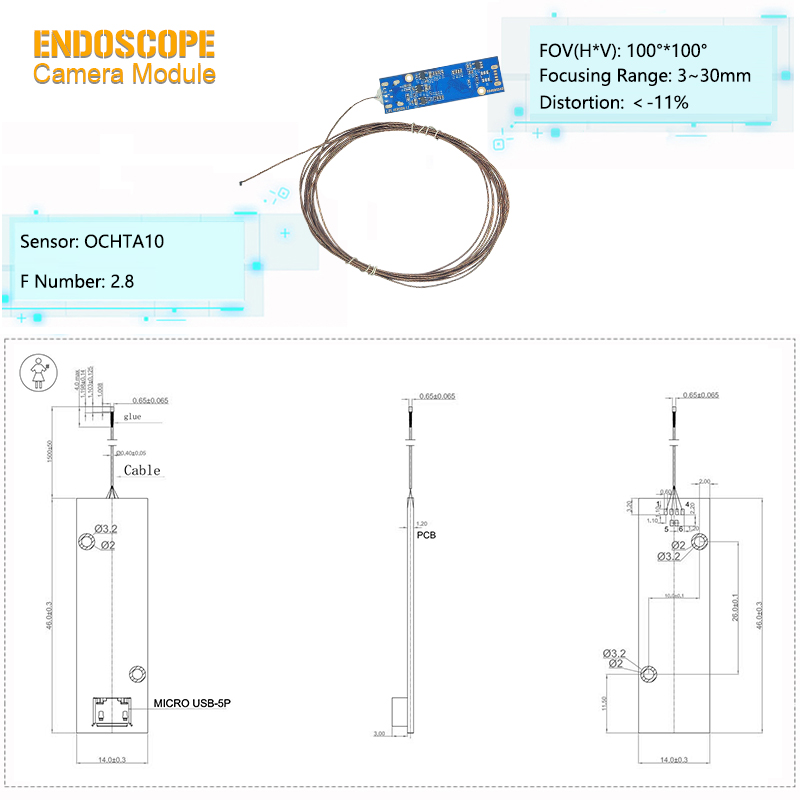

Desenul specifică de 1500 ± 50 mm . lungimea cablului Alte cerințe privind lungimea cablului pot fi discutate în funcție de structura dispozitivului și cerințele de stabilitate a semnalului.

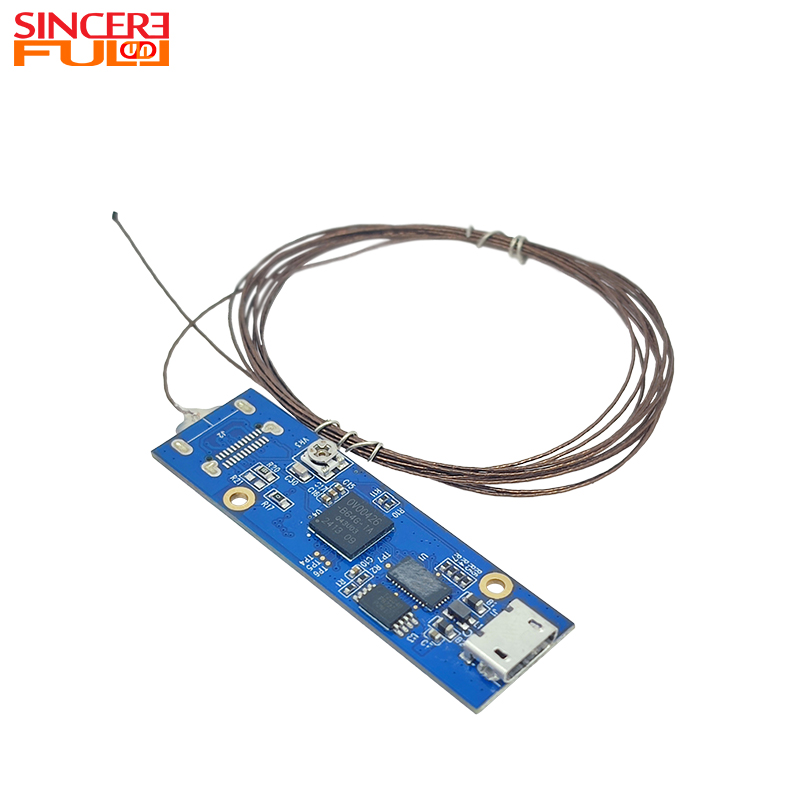

Adaptare conector

Desenul standard arată Micro USB-5P . Tipul conectorului, traseul cablurilor și integrarea pe partea plăcii pot fi revizuite în funcție de dispozitivul gazdă țintă.

Revizuirea cerințelor de iluminare

Conectorul senzorului include pini LEDA / LEDK , dar cantitatea standard de LED-uri, luminozitatea, temperatura culorii și metoda de reglare a luminii nu sunt specificate în desen. Iluminarea trebuie evaluată în funcție de aplicarea finală.

Revizuirea Shell și a structurii de protecție

Evaluarea IP nu este specificată în catalog. Dacă proiectul necesită utilizarea în mediu protejat sau umed, carcasa, structura de etanșare, ieșirea cablului și metoda de validare ar trebui revizuite separat.
