SF-C016USB-D0.9-Side
תחילה בכנות
מודול מצלמת אנדוסקופ 0.9 מ'מ קוטר 0.16MP OCHTA10 USB2.0 UVC המיועד לתצפית מבט צד, בדיקה במרחב צר, התקני הדמיה רפואית ויישומי מיקרו-בורסקופ תעשייתיים. בהתבסס על חיישן OCHTA10 , מודול זה תומך ברזולוציה של 400×400 פלט , YUV ו-MJPEG , וממשק USB2.0 UVC . העיצוב האופטי שלו מספק טווח מיקוד של 3-30 מ'מ , 0.175 מ'מ אורך מוקד , F.NO 2.8 , 100° אופקי × 100° שדה ראייה אנכי ועיוות טלוויזיה < -11%. מבנה D0.9 הופך אותו למתאים לפרויקטים שבהם חזית המצלמה חייבת לגשת לחללים קטנים במיוחד. ניתן להעריך את גרסת ה'צד' עבור יישומים הדורשים תצפית לרוחב, כגון בדיקת דופן צד, הדמיה של חלל מיקרו ובדיקת לומן צר. |
 |
1. חזית אולטרה-מיקרו בדרגת 0.9 מ'מ: עיצוב ה-D0.9 מתאים לפתחים צרים במיוחד, צינורות מיקרו, חללים קטנים וכלי הדמיה קומפקטיים שבהם לא ניתן להתקין מודולים גדולים יותר של מצלמת אנדוסקופ.

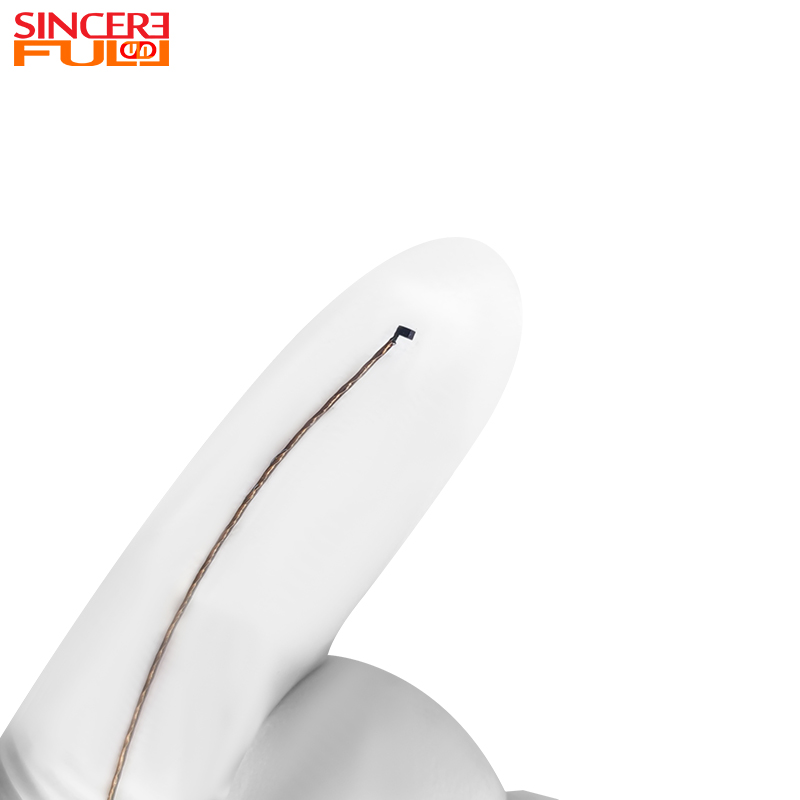

2. כיוון תצפית במבט צד: מבנה המבט מהצד שימושי לתצפית על קירות צדדיים, קירות צינור, קצוות חללים ומשטחים פנימיים שקשה לצפות בהם עם מצלמה ישרה חזיתית.

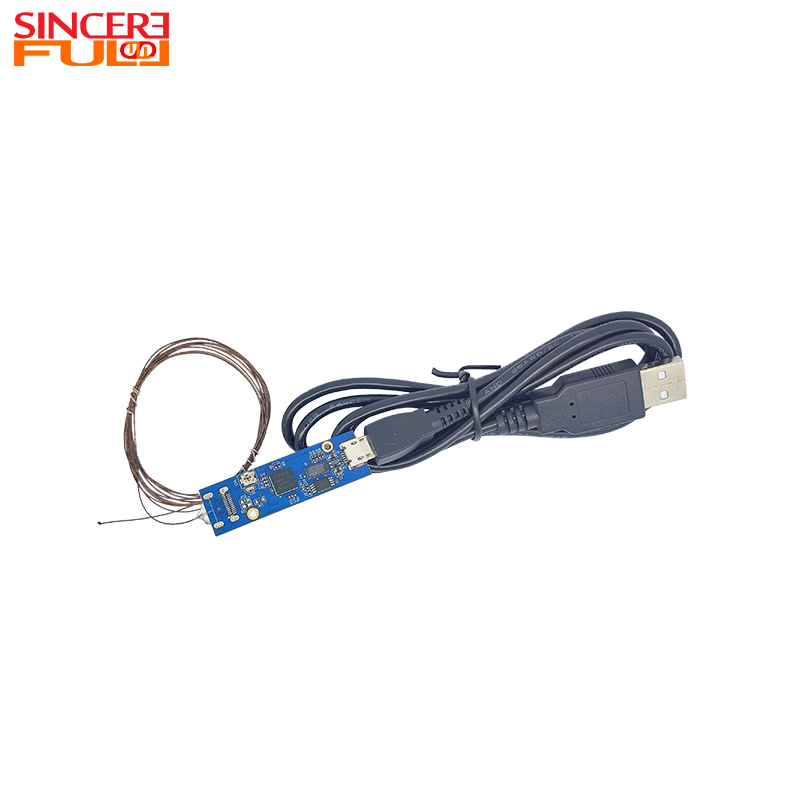

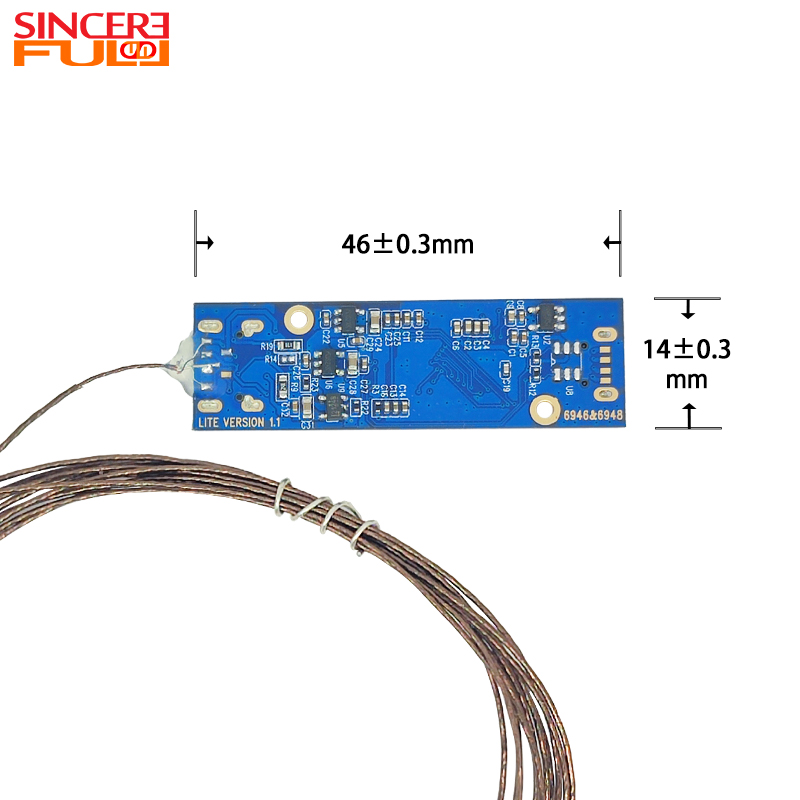

3. פלט UVC USB2.0: המודול תומך בפלט USB2.0 UVC, מה שהופך אותו למתאים למערכות רכישת תמונות מבוססות USB ומסופי בדיקה קומפקטיים.
4. פורמט תמונה של YUV ו-MJPEG: הציור מציין תמיכה בפורמטים של YUV ו-MJPEG. זה מאפשר ללקוחות להעריך רכישת תמונה על סמך תוכנה מארח, רוחב פס ודרישות עיבוד.
5. טווח מיקוד 3-30 מ'מ: העיצוב האופטי מתאים לתצפית מטווח קרוב. לקוחות צריכים לספק את מרחק העבודה בפועל כדי לאשר אם הגדרת המיקוד הסטנדרטית תואמת את האפליקציה.
6. שדה ראייה של 100° × 100°: שדה הראייה של 100° H × 100° V עוזר ללכוד אזור רחב יותר במרחק קרוב, וזה שימושי לבדיקת מיקרו והדמיה של חללים סגורים.
שם המוצר |
מודול מצלמת אנדוסקופ במבט צד |
סובלנות בסיסית |
±0.1 מ'מ |
DSP |
USB2.0 |
חיישן |
OCHFA10 |
טווח מיקוד |
3-30 מ'מ |
אורך מוקד |
0.175 מ'מ |
מספר F |
4.5 |
FOV(H*V) |
100°*100° |
עיוות טלוויזיה |
＜-11% |
מַחבֵּר |
מיני USB-5P |
1. בדיקה פנימית של מיקרו-צינור: ליצרני מכשור רפואי: בדוק את הדפנות הפנימיות של צנתרים, שבבים מיקרו-נוזליים וצינורות מדויקים בקוטר של 1 מ'מ. עדשת המבט מהצד חושפת פגמים בהדבקה, הצטברות שאריות או אי-סדירות פני השטח לאורך הצינור - קריטיים לבקרת איכות במכשירים זעיר פולשניים.
2. בדיקה פנימית של רכיבי דיוק: למהנדסי ציוד מוליכים למחצה: בדוק את הדפנות של סטטורים מיקרו-מנועי, פנים גלגלי שיניים או חללי מכשיר MEMS. הכנס את הגשושית לפתחי הרכיב; האופטיקה של מבט צד לוכדת תנאי משטח פנימיים, דפוסי בלאי או זיהום חלקיקים ללא פירוק.
3. חקירה מינימלית פולשנית רפואית: למשלבי מכשירים אנדוסקופיים: השתלב בבדיקות חקירה עדינות במיוחד עבור מפרקים אורטופדיים, חללי עמוד שדרה או תעלות שורש דנטליות. תצורת המבט מהצד מאפשרת בדיקת רקמות היקפית תוך כדי התקדמות, מפחיתה את הצורך בסיבוב בדיקה ושיפור יעילות ההליך.
4. מערכת Micro Vision משובצת: למפתחי רובוטיקה ו-IoT: הטמעו ברובוטים מיניים או גלאים ניידים לאזורים שקשה להגיע אליהם כמו צלעות כנף של מטוסים או חללי בנייה. פרופיל 0.9 מ'מ מתאים דרך חורי גישה של 1 מ'מ, בעוד שאופטיקה של מבט צד לוכדת את תנאי הסביבה - אידיאלי עבור משוב ויזואלי בשטח מצומצם.'
ניתן לסקור את מבנה D0.9 לפי קוטר הצינור של הלקוח, פתיחת המכשיר, כיוון מבט מהצד ושיטת ההתקנה.
טווח המיקוד הסטנדרטי הוא 3-30 מ'מ . יש לאשר את מרחק העבודה הנדרש לפני הבחירה הסופית.

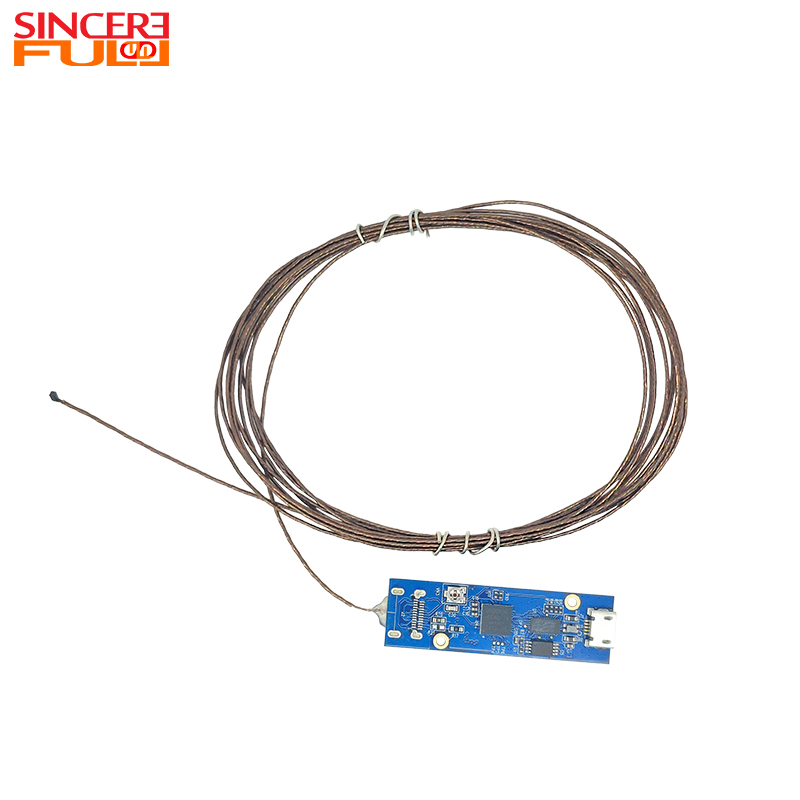

השרטוט מציין אורך כבל של 1500 ± 50 מ'מ . ניתן לדון בדרישות אורך כבל אחרות בהתאם למבנה המכשיר ולדרישות יציבות האות.

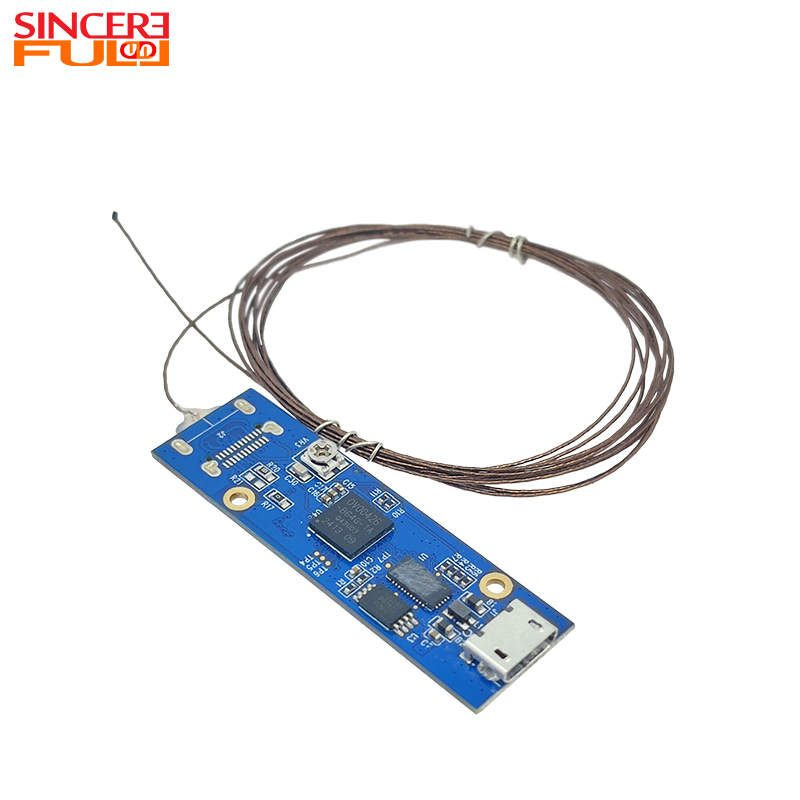

הציור הסטנדרטי מציג Micro USB-5P . ניתן לבדוק את סוג המחבר, ניתוב הכבלים והשילוב בצד הלוח בהתאם להתקן המארח היעד.
מחבר החיישן כולל פיני LEDA / LEDK , אך כמות LED סטנדרטית, בהירות, טמפרטורת צבע ושיטת עמעום אינם מצוינים בשרטוט. יש להעריך את הארה בהתאם ליישום הסופי.
דירוג IP אינו מצוין בקטלוג. אם הפרויקט דורש שימוש בסביבה מוגנת או רטובה, יש לבדוק בנפרד את המעטפת, מבנה האיטום, יציאת הכבלים ושיטת האימות.
זהו מודול מצלמה אנדוסקופ מסוג USB2.0 UVC בגודל 0.9 מ'מ המיועד לבדיקת חלל קטן במיוחד, תצפית צדדית והדמיה מטווח קרוב.
זהו מודול מצלמת UVC USB2.0 , לא מודול מצלמת MIPI.

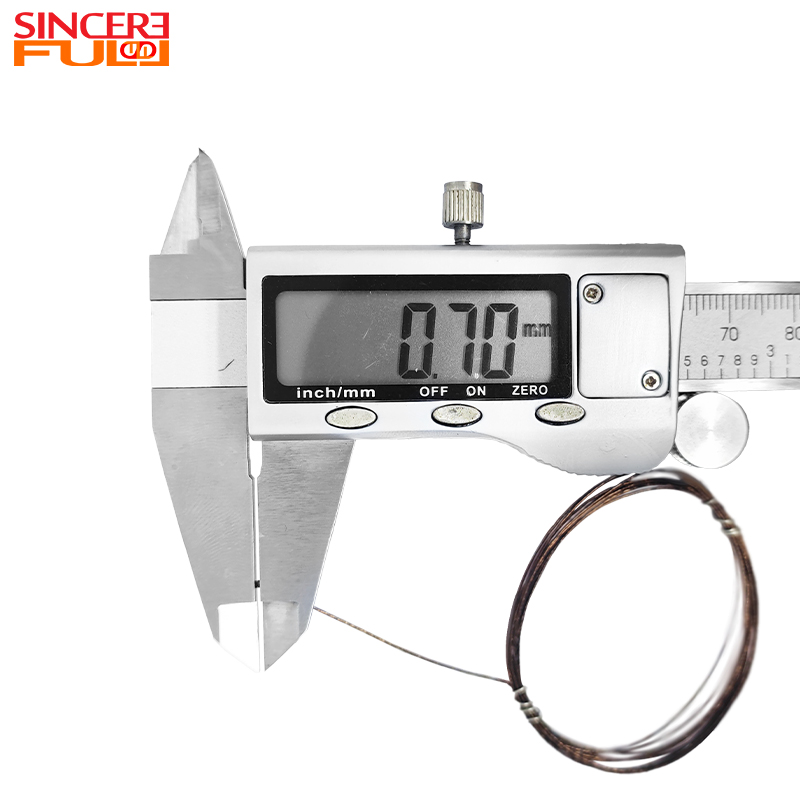

D0.9 מציין כיוון חזית אולטרה מיקרו בדרגת 0.9 מ'מ, המתאים לפתחים צרים במיוחד ולהתקני מיקרו ויזואליזציה. יש לאשר את הקוטר המכני הסופי עם השרטוט המלא ומבנה מכשיר הלקוח.
התבוננות במבט צד שימושית כאשר המכשיר צריך לבדוק את קירות הצינור, קירות הצד של החלל, מרווחים צרים או משטחים פנימיים שאינם נמצאים ישירות מול המצלמה.
הציור מציין רזולוציה של 400×400 . יש לבחור מודל זה עבור גישה קטנה במיוחד והדמיה מטווח קרוב, לא עבור הדמיה ברזולוציה גבוהה.
השרטוט כולל פיני LEDA / LEDK , אך כמות LED, בהירות, טמפרטורת צבע ושיטת עמעום אינם מצוינים במלואם. יש לאשר דרישות תאורה בהתאם לפרויקט הגמר.
IP67 אינו מצוין בשרטוט הנוכחי. יש לבדוק דרישות עמיד למים או שימוש מוגן בהתאם למעטפת, מבנה האיטום, יציאת הכבלים ושיטת האימות.
אנא ספק את סוג מכשיר היעד שלך, קוטר נדרש, כיוון מבט צד, מרחק עבודה, דרישת FOV, אורך כבל, סוג מחבר, פלטפורמת מארח, דרישת תאורה, שטח התקנה, דרישה סביבתית ויישום צפוי. זה עוזר להעריך אם המודול הסטנדרטי מתאים או שיש לבדוק גרסה מותאמת אישית.
