Construindo o Núcleo Visual para Inspeção de Precisão Médica e Industrial

1. Introdução: Quando a imagem de alta definição encontra espaços confinados

Na intersecção de procedimentos médicos minimamente invasivos e inspeção de precisão industrial, surge cada vez mais um desafio técnico comum: como obter informações visuais suficientemente claras, suaves e realistas dentro de um espaço confinado de apenas alguns milímetros de diâmetro, a fim de apoiar decisões clínicas ou controle de qualidade. As soluções tradicionais de endoscópios muitas vezes lutam para equilibrar resolução, taxa de quadros e miniaturização – buscar alta definição leva a sondas volumosas, enquanto priorizar a miniaturização compromete a qualidade da imagem.

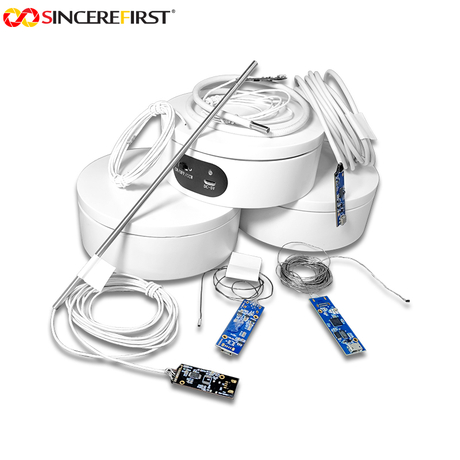

Enfrentando esse desafio de engenharia, o módulo de endoscópio HD separado de 1080P baseado no sensor OV2740 fornece uma solução visual em nível de sistema. Este guia analisa o módulo em três dimensões: especificações técnicas, lógica de adaptabilidade de aplicação e estrutura de decisão de seleção, auxiliando fabricantes de dispositivos médicos e integradores de sistemas de inspeção industrial na avaliação de sua adequação para seus sistemas.

2. Análise aprofundada dos principais parâmetros técnicos

2.1 Resolução e taxa de quadros: o valor da resolução temporal na inspeção dinâmica

O módulo emprega o sensor de imagem profissional OV2740, oferecendo resolução full HD estável de 1920×1080 combinada com codificação MJPEG de alta eficiência para obter visualização em tempo real de 60fps em 1080P.

Em cenários de inspeção industrial, onde pequenos componentes em um transportador se movem a 0,5 m/s, a taxa de amostragem de 60 fps garante que o deslocamento entre quadros seja limitado a 8,3 mm, fornecendo recursos de sobreposição suficientes para algoritmos de reconhecimento de defeitos.

Na laringoscopia médica, a suavidade de 60 fps permite que os médicos acompanhem as vibrações das cordas vocais ou os movimentos de deglutição em tempo real, evitando erros de julgamento devido ao atraso da imagem.

Em comparação com soluções de 30 fps, 60 fps reduz pela metade o intervalo de amostragem temporal de 33,3 ms para 16,7 ms, duplicando efetivamente a capacidade de análise dinâmica – crucial para detritos industriais em movimento rápido ou movimento rápido de tecido biológico. Esse desempenho posiciona o módulo como uma solução confiável de câmera endoscópica HD para imagens dinâmicas e de alta resolução.

2.2 Imagens com pouca luz e relação sinal-ruído: recuperação de detalhes em ambientes escuros

Com uma iluminação mínima de 1 lux e uma relação sinal-ruído (SNR) de 38,3 dB, o módulo supera significativamente os produtos de imagem de consumo. Um lux corresponde à iluminação no nível do luar, permitindo imagens em cavidades totalmente fechadas e iluminadas por LED - sejam tubulações industriais ou canais naturais do corpo.

Um SNR de 38,3 dB corresponde a uma relação tensão-ruído de aproximadamente 82:1, permitindo aproximadamente 220 níveis de escala de cinza discerníveis em um sistema digital de 8 bits. Ao examinar tecidos mucosos ou superfícies metálicas, esta resolução em escala de cinza pode distinguir tecido normal de congestão ou edema, e superfícies lisas de corrosão sutil. Esse recurso é particularmente valioso para triagem precoce de lesões ou previsão de defeitos em aplicações clínicas e de engenharia, tornando o módulo uma escolha eficaz de módulo de câmera endoscópica CMOS.

2.3 Controle de Distorção e Macro Óptica: Valor de Engenharia da Fidelidade Geométrica

A distorção óptica é estritamente controlada dentro de 2%, um projeto chave para medições de precisão e cenários de diagnóstico. As lentes grande angulares exibem naturalmente distorção, e os endoscópios convencionais geralmente a controlam em 3–5%. A compressão da distorção para 2% requer lentes asféricas e tolerâncias de montagem óptica mais restritas.

Para tarefas que envolvem avaliação dimensional – como estimativa do diâmetro do pólipo, avaliação da largura da fissura ou desvio da montagem do componente – a distorção de 2% garante precisão geométrica nas bordas da imagem sem correção complexa de software. Juntamente com uma lente macro profissional de 1/6 polegada, estruturas finas são claramente resolvidas em distâncias curtas, tornando-a adequada para inspeção médica e industrial.

2.4 Protocolos de Interface e Características Elétricas: Padronização para Integração de Sistemas

O módulo suporta totalmente os protocolos UVC e USB2.0 OTG, com interfaces TYPE-C / 5 pinos 1.0. O UVC abstrai a câmera como um recurso padrão do sistema operacional, permitindo plug-and-play no Windows, Linux, Android e macOS sem drivers personalizados. Isso reduz os ciclos de desenvolvimento de software em mais de 60% e elimina a necessidade de manter vários drivers entre plataformas.

A fonte de alimentação DC 5V com corrente operacional de 120–140 mA mantém o consumo de energia entre 0,6–0,7 W, permitindo dispositivos portáteis alimentados por USB ou por bateria. A proteção ESD integrada e os rigorosos testes de confiabilidade (temperaturas extremas, choques, vibrações) garantem uma operação estável a longo prazo em ambientes médicos e industriais complexos. Tal robustez torna o módulo aplicável como módulo de câmera endoscópica odontológica em dispositivos clínicos ou como módulo de câmera endoscópica industrial em sistemas de inspeção de precisão.

3. Adaptação do cenário principal do aplicativo

3.1 Dispositivos de diagnóstico otorrinolaringológico e oral

Cenário: Laringoscópios, endoscópios orais e dispositivos semelhantes devem acessar cavidades humanas naturais para visualizar mucosas, tecidos e lesões, com altos requisitos de fidelidade de imagem, precisão de cores e operação em tempo real.

Lógica de adaptação: a resolução 1080P captura padrões vasculares finos nas cordas vocais e nos limites iniciais das lesões; A taxa de quadros de 60fps rastreia a deglutição e a fonação dinamicamente; 2% de baixa distorção garantem medição clínica precisa; O plug-and-play UVC permite que os desenvolvedores se concentrem em funções especiais em vez de ajustar imagens.

Considerações de seleção: Certificação de biocompatibilidade, adaptabilidade de esterilização, compatibilidade de protocolo com sistemas de imagem especializados.

3.2 Dermatologia e Dispositivos Estéticos

Cenário: Analisadores de pele e dispositivos de remoção de cravos exigem observação em escala milimétrica de poros, linhas finas e manchas.

Lógica de adaptação: a lente macro de 1/6 de polegada mantém a clareza em distâncias de trabalho ultra-próximas; SNR de 38,3dB garante imagens sem ruído sob pouca luz; a reprodução de cores reais permite um diagnóstico preciso de pigmentação e inflamação; soluções de câmera aberta facilitam o desenvolvimento de algoritmos especializados de análise de imagens.

3.3 Dispositivos de visualização de higiene bucal

Cenário: Os dispositivos de higiene bucal do consumidor precisam visualizar os espaços interdentais e a placa bacteriana para uma operação precisa.

Lógica de adaptação: Sensor miniaturizado de 1/6 polegada cabe em sondas de dispositivos portáteis; A resolução 1080P mostra claramente placas e resíduos de alimentos; A taxa de quadros de 60fps garante uma experiência de usuário tranquila; UVC+OTG permite conexão direta com smartphone.

3.4 Inspeção de Espaços Confinados Industriais

Cenário: Inspecionar o interior de equipamentos de precisão, tubulações ou partes inferiores de PCB em busca de defeitos, materiais estranhos ou danos.

Lógica de adaptação: o diâmetro da sonda de 3,3 mm se adapta à maioria das lacunas industriais; A distorção de 2% mantém a precisão da medição; Capacidade de pouca luz de 1 lux com iluminação LED para ambientes completamente escuros; robusto contra temperaturas extremas, vibrações e quedas.

4. Estrutura Técnica para Seleção de Módulos

4.1 Avaliação de Elegibilidade

Verificação de acessibilidade: Meça o diâmetro interno mínimo e confirme a compatibilidade da sonda; avaliar o conforto do paciente para uso médico.

Definição da tarefa de imagem: determinar se é necessária observação qualitativa ou medição quantitativa; aplique algoritmos de calibração, se necessário.

Teste de distância de trabalho: valide a clareza da imagem da lente macro de 1/6 polegada em distâncias típicas.

4.2 Avaliação da Adaptação Ambiental

4. Verificação de iluminação: Confirme o desempenho sob condições naturais ou artificiais de pouca luz.

5. Confirmação do nível de proteção: Verifique a tolerância à esterilização para uso médico e a resistência à poeira/água para ambientes industriais.

4.3 Compatibilidade de Integração de Sistemas

6. Teste de plataforma: Valide plug-and-play UVC, decodificação MJPEG/YUV2 e estabilidade da taxa de quadros em sistemas operacionais.

7. Avaliação de código aberto: avalie o acesso aos registros do sensor, ajuste de parâmetros de imagem e integração personalizada de pipeline de ISP.

5. Por que escolher a SincereFirst como parceiro

A SincereFirst, com mais de 30 anos de experiência em imagens ópticas, colabora com diversas empresas da Fortune 500 e exporta produtos para mais de 200 países. Operando salas limpas COB Classe 10/100 e usando fabricação de alinhamento ativo avançado (AA), a empresa garante desempenho óptico consistente.

Suporte a dispositivos médicos: testes de biocompatibilidade, certificação ISO 10993, validação de esterilização.

Suporte industrial: personalização do comprimento do cabo, modificação da interface, triagem de temperatura.

Conformidade: Certificado FCC, CE, RoHS.

A SincereFirst não é apenas um fornecedor de módulos, mas também um parceiro confiável para sistemas visuais, ajudando os produtos a ver com mais clareza, diagnosticar com precisão e alcançar padrões mais elevados.

Conclusão:

O valor de selecionar o módulo de endoscópio HD separado 1080P com base no sensor OV2740 não reside na maximização de parâmetros individuais, mas na obtenção de um design equilibrado em nível de sistema: 1080P@60fps atende aos requisitos de resolução temporal para inspeção dinâmica; O desempenho de 1 lux com pouca luz e SNR de 38,3 dB garantem uma reprodução fiel de detalhes em ambientes escuros; 2% de baixa distorção preserva a fidelidade geométrica; e o protocolo UVC simplifica a integração do sistema. O principal significado desta combinação técnica é que ela estabelece um padrão confiável de aquisição de informações visuais para diagnósticos médicos e inspeção industrial.

A seleção bem-sucedida de módulos resulta de respostas claras a perguntas fundamentais sobre a aplicação alvo: 'Quão rápido é o movimento?', 'Quão escuro é o ambiente?', 'Quão finos são os detalhes?' e 'Quão profunda é a integração?' Quando essas respostas se alinham intrinsecamente com as especificações técnicas, o processo de seleção transcende a comparação passiva de parâmetros e evolui para uma prática proativa e profissional de definição de uma solução de sistema completa.
