Creación del núcleo visual para la inspección de precisión médica e industrial

1. Introducción: cuando las imágenes de alta definición se encuentran en espacios confinados

En la intersección de los procedimientos médicos mínimamente invasivos y la inspección de precisión industrial, surge cada vez más un desafío técnico común: cómo obtener información visual suficientemente clara, fluida y realista dentro de un espacio confinado de sólo unos pocos milímetros de diámetro, para respaldar las decisiones clínicas o el control de calidad. Las soluciones de endoscopios tradicionales a menudo tienen dificultades para equilibrar la resolución, la velocidad de fotogramas y la miniaturización: buscar alta definición conduce a sondas voluminosas, mientras que priorizar la miniaturización compromete la calidad de la imagen.

Para abordar este desafío de ingeniería, el módulo de endoscopio HD separado 1080P basado en el sensor OV2740 proporciona una solución visual a nivel de sistema. Esta guía analiza el módulo en tres dimensiones: especificaciones técnicas, lógica de adaptabilidad de la aplicación y marco de decisión de selección, ayudando a los fabricantes de dispositivos médicos y a los integradores de sistemas de inspección industrial a evaluar su idoneidad para sus sistemas.

2. Análisis en profundidad de los parámetros técnicos básicos

2.1 Resolución y velocidad de fotogramas: el valor de la resolución temporal en la inspección dinámica

El módulo emplea el sensor de imagen profesional OV2740, que ofrece una resolución Full HD estable de 1920×1080 combinada con codificación MJPEG de alta eficiencia para lograr una vista previa en tiempo real de 60 fps a 1080P.

En escenarios de inspección industrial, donde los componentes diminutos de un transportador se mueven a 0,5 m/s, la velocidad de muestreo de 60 fps garantiza que el desplazamiento entre cuadros se limite a 8,3 mm, lo que proporciona suficientes funciones de superposición para los algoritmos de reconocimiento de defectos.

En laringoscopia médica, la suavidad de 60 fps permite a los médicos seguir las vibraciones de las cuerdas vocales o los movimientos de deglución en tiempo real, evitando errores de juicio debido al retraso de la imagen.

En comparación con las soluciones de 30 fps, 60 fps reduce a la mitad el intervalo de muestreo temporal de 33,3 ms a 16,7 ms, duplicando efectivamente la capacidad de análisis dinámico, crucial para desechos industriales que se mueven rápidamente o movimientos rápidos de tejidos biológicos. Este rendimiento posiciona al módulo como una solución HD confiable de endoscopio con cámara para imágenes dinámicas y de alta resolución.

2.2 Imágenes con poca luz y relación señal-ruido: recuperación de detalles en entornos oscuros

Con una iluminación mínima de 1 lux y una relación señal-ruido (SNR) de 38,3 dB, el módulo supera significativamente los productos de imágenes de consumo. Un lux corresponde a la iluminación a nivel de luz de la luna, lo que permite obtener imágenes en cavidades completamente cerradas e iluminadas por LED, ya sean tuberías industriales o canales corporales naturales.

Una SNR de 38,3 dB corresponde a una relación voltaje-ruido de aproximadamente 82:1, lo que permite aproximadamente 220 niveles de escala de grises discernibles en un sistema digital de 8 bits. Al examinar el tejido mucoso o las superficies metálicas, esta resolución en escala de grises puede distinguir el tejido normal de la congestión o el edema, y ​​las superficies lisas de una corrosión sutil. Esta capacidad es particularmente valiosa para la detección temprana de lesiones o la predicción de defectos en aplicaciones clínicas y de ingeniería, lo que convierte al módulo en una opción eficaz para el módulo de cámara endoscópica CMOS.

2.3 Control de distorsión y macroóptica: valor de ingeniería de la fidelidad geométrica

La distorsión óptica se controla estrictamente dentro del 2%, un diseño clave para escenarios de diagnóstico y medición de precisión. Las lentes gran angular exhiben naturalmente distorsión y los endoscopios convencionales a menudo la controlan entre un 3% y un 5%. Comprimir la distorsión al 2% requiere lentes asféricas y tolerancias de ensamblaje óptico más estrictas.

Para tareas que implican evaluación dimensional, como estimación del diámetro de pólipos, evaluación del ancho de grietas o desviación del ensamblaje de componentes, la distorsión del 2 % garantiza la precisión geométrica en los bordes de la imagen sin complejas correcciones de software. Junto con una lente macro profesional de 1/6 de pulgada, las estructuras finas se resuelven claramente en distancias cortas, lo que lo hace adecuado para inspecciones médicas e industriales.

2.4 Protocolos de interfaz y características eléctricas: estandarización para la integración del sistema

El módulo es totalmente compatible con los protocolos UVC y USB2.0 OTG, con interfaces TYPE-C/5-Pin 1.0. UVC abstrae la cámara como un recurso estándar del sistema operativo, lo que permite plug-and-play en Windows, Linux, Android y macOS sin controladores personalizados. Esto reduce los ciclos de desarrollo de software en más de un 60 % y elimina la necesidad de mantener múltiples controladores en todas las plataformas.

La fuente de alimentación CC de 5 V con corriente operativa de 120 a 140 mA mantiene el consumo de energía entre 0,6 y 0,7 W, lo que permite dispositivos portátiles alimentados por USB o por batería. La protección ESD incorporada y las rigurosas pruebas de confiabilidad (temperaturas extremas, golpes, vibraciones) garantizan un funcionamiento estable a largo plazo en entornos médicos e industriales complejos. Tal robustez hace que el módulo sea aplicable como módulo de cámara de endoscopio dental en dispositivos clínicos o módulo de cámara de endoscopio industrial en sistemas de inspección de precisión.

3. Adaptación del escenario de aplicación principal

3.1 Dispositivos de diagnóstico bucal y otorrinolaringología

Escenario: Los laringoscopios, endoscopios orales y dispositivos similares deben acceder a cavidades humanas naturales para visualizar mucosas, tejidos y lesiones, con altos requisitos de fidelidad de imagen, precisión de color y operación en tiempo real.

Lógica de adaptación: la resolución de 1080P captura patrones vasculares finos en las cuerdas vocales y los límites de las lesiones tempranas; La velocidad de fotogramas de 60 fps rastrea la deglución y la fonación de forma dinámica; La baja distorsión del 2 % garantiza una medición clínica precisa; El plug-and-play UVC permite a los desarrolladores centrarse en funciones especializadas en lugar de ajustar las imágenes.

Consideraciones de selección: Certificación de biocompatibilidad, adaptabilidad de la esterilización, compatibilidad del protocolo con sistemas de imágenes especializados.

3.2 Aparatos dermatológicos y estéticos

Escenario: Los analizadores de piel y los dispositivos de eliminación de puntos negros requieren una observación a escala milimétrica de poros, líneas finas y manchas.

Lógica de adaptación: la lente macro de 1/6 de pulgada mantiene la claridad en distancias de trabajo ultracortas; La SNR de 38,3 dB garantiza imágenes sin ruido en condiciones de poca luz; la reproducción real del color permite un diagnóstico preciso de la pigmentación y la inflamación; Las soluciones de cámara abierta facilitan el desarrollo de algoritmos de análisis de imágenes especializados.

3.3 Dispositivos de visualización de higiene bucal

Escenario: Los dispositivos de cuidado bucal de consumo deben visualizar los espacios interdentales y la placa para un funcionamiento preciso.

Lógica de adaptación: el sensor miniaturizado de 1/6 de pulgada encaja en las sondas de los dispositivos portátiles; La resolución de 1080P muestra claramente la placa y los residuos de alimentos; La velocidad de fotogramas de 60 fps garantiza una experiencia de usuario fluida; UVC+OTG permite la conexión directa del teléfono inteligente.

3.4 Inspección de espacios industriales confinados

Escenario: Inspección del interior de equipos de precisión, tuberías o partes inferiores de PCB en busca de defectos, materiales extraños o daños.

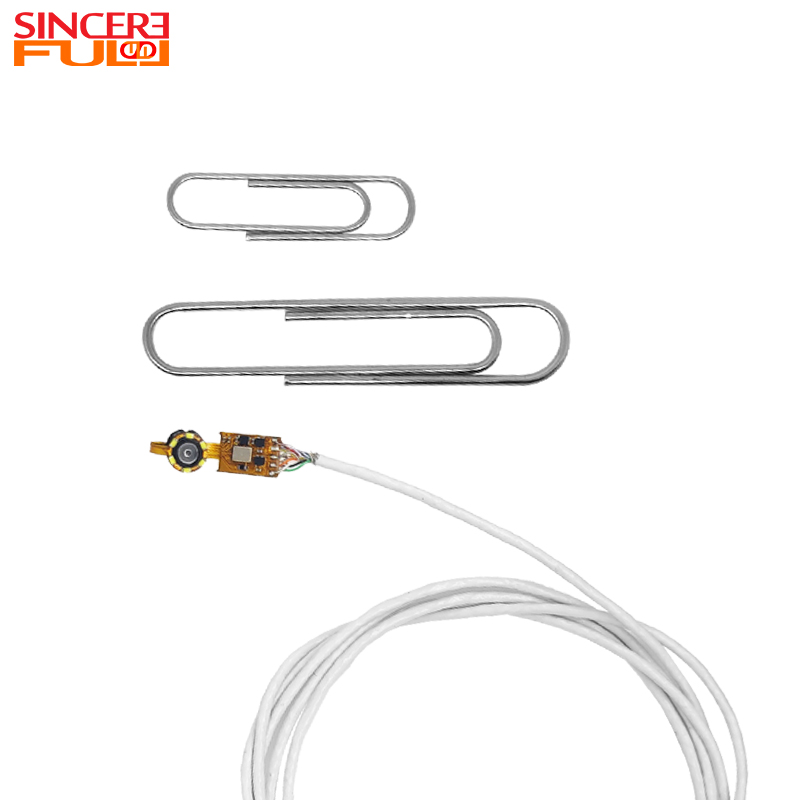

Lógica de adaptación: el diámetro de la sonda de 3,3 mm se adapta a la mayoría de los huecos industriales; La distorsión del 2% mantiene la precisión de la medición; Capacidad de 1 lux con poca luz con iluminación LED para ambientes completamente oscuros; robusto contra temperaturas extremas, vibraciones y caídas.

4. Marco técnico para la selección de módulos

4.1 Evaluación de elegibilidad

Verificación de accesibilidad: Mida el diámetro interior mínimo y confirme la compatibilidad de la sonda; evaluar la comodidad del paciente para uso médico.

Definición de la tarea de imágenes: determinar si se necesita observación cualitativa o medición cuantitativa; aplicar algoritmos de calibración si es necesario.

Prueba de distancia de trabajo: valide la claridad de imagen de la lente macro de 1/6 de pulgada a distancias típicas.

4.2 Evaluación de Adaptación Ambiental

4. Verificación de iluminación: Confirme el rendimiento en condiciones de poca luz natural o artificial.

5. Confirmación del nivel de protección: Verifique la tolerancia a la esterilización para uso médico y la resistencia al polvo/agua para entornos industriales.

4.3 Compatibilidad de integración del sistema

6. Pruebas de plataforma: valide el plug-and-play UVC, la decodificación MJPEG/YUV2 y la estabilidad de la velocidad de fotogramas en todos los sistemas operativos.

7. Evaluación de código abierto: evalúe el acceso a los registros de sensores, el ajuste de parámetros de imagen y la integración personalizada de canalizaciones de ISP.

5. ¿Por qué elegir SincereFirst como socio?

SincereFirst, con más de 30 años de experiencia en imágenes ópticas, colabora con varias empresas de Fortune 500 y exporta productos a más de 200 países. Al operar salas blancas COB de clase 10/100 y utilizar la fabricación avanzada de alineación activa (AA), la empresa garantiza un rendimiento óptico constante.

Soporte de dispositivos médicos: pruebas de biocompatibilidad, certificación ISO 10993, validación de esterilización.

Soporte industrial: personalización de longitud de cable, modificación de interfaz, detección de temperatura.

Cumplimiento: certificación FCC, CE, RoHS.

SincereFirst no es solo un proveedor de módulos, sino también un socio confiable para sistemas visuales, que ayuda a que los productos vean con mayor claridad, realicen diagnósticos precisos y alcancen estándares más altos.

Conclusión:

El valor de seleccionar el módulo de endoscopio HD separado de 1080P basado en el sensor OV2740 no radica en maximizar los parámetros individuales, sino en lograr un diseño equilibrado a nivel de sistema: 1080P a 60 fps cumple con los requisitos de resolución temporal para la inspección dinámica; El rendimiento de 1 lux en condiciones de poca luz y la SNR de 38,3 dB garantizan una reproducción fiel de los detalles en entornos oscuros; 2% de baja distorsión preserva la fidelidad geométrica; y el protocolo UVC simplifica la integración del sistema. La importancia principal de esta combinación técnica es que establece un estándar confiable de adquisición de información visual tanto para diagnóstico médico como para inspección industrial.

La selección exitosa del módulo surge de responder claramente a preguntas fundamentales sobre la aplicación de destino: '¿Qué tan rápido es el movimiento?', '¿Qué tan oscuro es el ambiente?', '¿Qué tan finos son los detalles?' y '¿Qué tan profunda es la integración?'
