1. はじめに: 高精細イメージングが狭い空間と出会うとき
低侵襲医療処置と工業用精密検査が交差する中で、共通の技術的課題がますます高まっています。それは、臨床上の意思決定や品質管理をサポートするために、直径わずか数ミリメートルの限られた空間内で、十分に鮮明で滑らかで現実的な視覚情報をどのように取得するかということです。従来の内視鏡ソリューションは、解像度、フレーム レート、小型化のバランスをとるのに苦労することが多く、高解像度を追求するとプローブが大きくなり、小型化を優先すると画質が損なわれます。

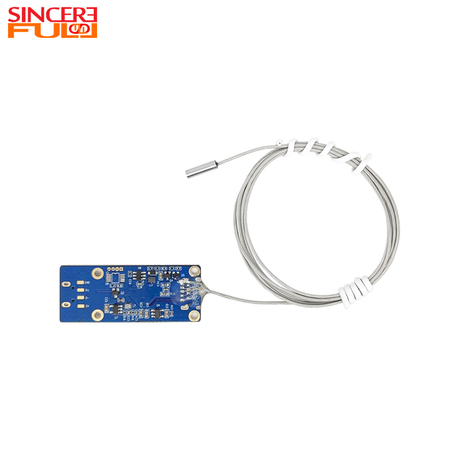

このエンジニアリングの課題に対処するために、OV2740 センサーをベースとした 1080P 分離型 HD 内視鏡モジュールは、システム レベルの視覚ソリューションを提供します。このガイドでは、技術仕様、アプリケーション適応性ロジック、選択決定フレームワークの 3 つの側面でモジュールを分析し、医療機器メーカーや産業用検査システム インテグレータが自社システムへの適合性を評価するのに役立ちます。
2. コア技術パラメータの詳細な分析
2.1 解像度とフレームレート: 動的検査における時間解像度の価値
このモジュールは OV2740 プロフェッショナル イメージ センサーを採用し、安定した 1920×1080 フル HD 解像度と MJPEG 高効率エンコーディングを組み合わせて 1080P で 60fps のリアルタイム プレビューを実現します。
コンベア上の小さなコンポーネントが 0.5 m/s で移動する工業用検査シナリオでは、60fps のサンプリング レートによりフレーム間の変位が 8.3 mm に制限され、欠陥認識アルゴリズムに十分な重複機能が提供されます。
医療用喉頭鏡検査では、60fps の滑らかさにより、臨床医が声帯の振動や嚥下動作をリアルタイムで追跡できるため、画像の遅れによる誤判断を回避できます。
30fps ソリューションと比較して、60fps では時間サンプリング間隔が 33.3 ms から 16.7 ms に半分になり、高速で移動する産業廃棄物や生物組織の急速な動きに不可欠な動的解析能力が効果的に 2 倍になります。この性能により、このモジュールはダイナミックな高解像度イメージングのための信頼できるカメラ内視鏡 HD ソリューションとして位置づけられます。
2.2 低照度イメージングと S/N 比: 暗い環境でのディテールの回復
最小照度が 1 ルクス、信号対雑音比 (SNR) が 38.3 dB であるこのモジュールは、民生用の画像製品を大幅に上回っています。 1 ルクスは月明かりレベルの照明に相当し、産業用パイプラインであろうと自然の体内経路であろうと、完全に密閉された LED 照明の空洞でのイメージングを可能にします。
38.3 dB の SNR は、およそ 82:1 の電圧対ノイズ比に相当し、8 ビット デジタル システムで約 220 の認識可能なグレースケール レベルが可能になります。粘膜組織や金属表面を検査する場合、このグレースケール解像度により、正常な組織をうっ血や浮腫から区別したり、滑らかな表面を微妙な腐食から区別したりできます。この機能は、臨床用途と工学用途の両方での早期病変スクリーニングや欠陥予測に特に価値があり、このモジュールは効果的な cmos 内視鏡カメラ モジュールの選択肢となります。
2.3 歪み制御とマクロ光学: 幾何学的忠実度の工学的価値
光学歪みは 2% 以内に厳密に制御されており、これは高精度の測定および診断シナリオにとって重要な設計です。広角レンズには歪みが当然発生しますが、従来の内視鏡では歪みが 3 ～ 5% に抑えられていることがよくあります。歪みを 2% に圧縮するには、非球面レンズとより厳しい光学アセンブリの公差が必要です。
ポリープ直径の推定、亀裂幅の評価、コンポーネントの組み立て偏差などの寸法評価を伴うタスクでは、複雑なソフトウェア補正を行わなくても、2% の歪みにより画像エッジの幾何学的精度が保証されます。 1/6 インチのプロフェッショナル マクロ レンズと組み合わせることで、近距離でも微細な構造が明確に解像されるため、医療検査と工業検査の両方に適しています。
2.4 インターフェースプロトコルと電気的特性: システム統合のための標準化
このモジュールは、TYPE-C / 5 ピン 1.0 インターフェイスを備えた UVC および USB2.0 OTG プロトコルを完全にサポートします。 UVC はカメラを標準 OS リソースとして抽象化し、カスタム ドライバーなしで Windows、Linux、Android、macOS 上でプラグ アンド プレイを可能にします。これにより、ソフトウェア開発サイクルが 60% 以上短縮され、プラットフォーム間で複数のドライバーを維持する必要がなくなりました。
動作電流 120 ～ 140 mA の DC 5V 電源は消費電力を 0.6 ～ 0.7 W 以内に抑え、USB 電源またはバッテリ電源のポータブル デバイスを可能にします。内蔵の ESD 保護と厳格な信頼性テスト (極端な温度、衝撃、振動) により、複雑な医療および産業環境での安定した長期動作が保証されます。このような堅牢性により、このモジュールは臨床機器の歯科用内視鏡カメラ モジュールや精密検査システムの工業用内視鏡カメラ モジュールとして適用できます。
3. コアアプリケーションシナリオの適応
3.1 耳鼻咽喉科および口腔診断装置
シナリオ: 喉頭鏡、経口内視鏡、および類似のデバイスは、粘膜、組織、病変を視覚化するために自然な人体腔にアクセスする必要があり、画像の忠実度、色の精度、およびリアルタイム操作に対する高い要件が求められます。
適応ロジック: 1080P 解像度は、声帯と初期病変境界上の微細な血管パターンをキャプチャします。 60fps のフレーム レートは、嚥下と発声を動的に追跡します。 2% の低歪みにより、正確な臨床測定が保証されます。 UVC プラグ アンド プレイにより、開発者はイメージングの調整ではなく、特殊な機能に集中できます。
選択の考慮事項: 生体適合性認証、滅菌適応性、特殊画像システムとのプロトコル互換性。
3.2 皮膚科および美容機器
シナリオ: 皮膚分析装置や黒ずみ除去装置では、毛穴、小じわ、シミをミリメートルスケールで観察する必要があります。
適応ロジック: 1/6 インチのマクロレンズは、超近距離の作動距離でも鮮明さを維持します。 38.3dB SNR により、暗い場所でもノイズのないイメージングが保証されます。忠実な色の再現により、色素沈着と炎症の正確な診断が可能になります。オープン カメラ ソリューションは、特殊な画像分析アルゴリズムの開発を容易にします。
3.3 口腔衛生可視化装置
シナリオ: 消費者向け口腔ケア機器は、正確な操作のために歯間スペースと歯垢を視覚化する必要があります。
適応ロジック: 小型 1/6 インチ センサーはハンドヘルド デバイスのプローブに適合します。 1080P 解像度は歯垢や食べ物の残留物をはっきりと表示します。 60fps フレーム レートにより、スムーズなユーザー エクスペリエンスが保証されます。 UVC+OTGによりスマートフォンと直接接続可能。
3.4 工業用密閉空間の検査
シナリオ: 精密機器、パイプライン、または PCB の底面の欠陥、異物、損傷の内部を検査します。

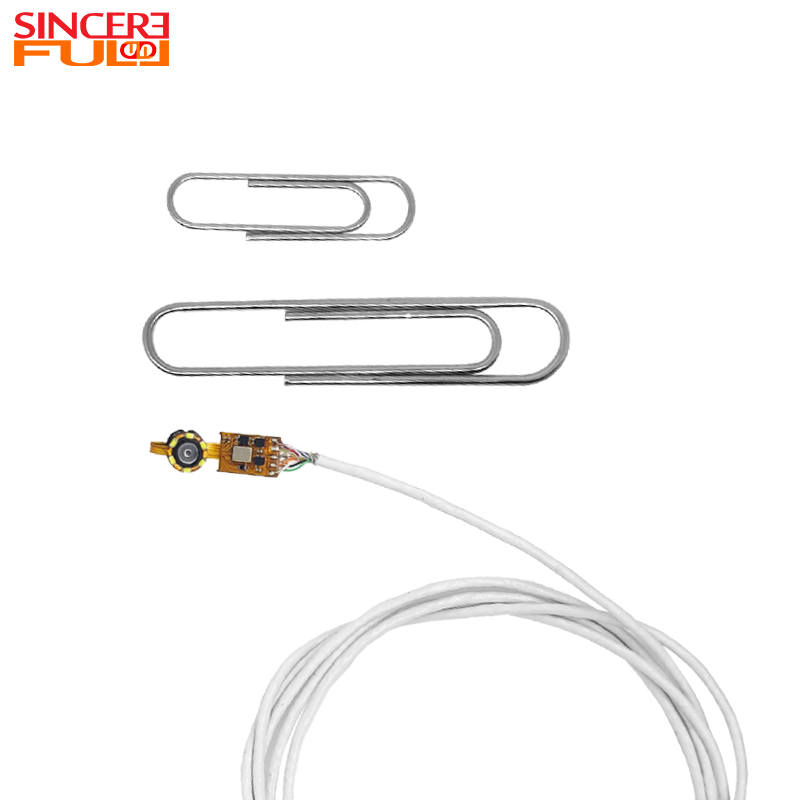

適応ロジック: 3.3 mm のプローブ直径は、ほとんどの産業ギャップに適合します。 2% の歪みは測定精度を維持します。 LED 照明による 1 ルクスの低照度機能により、完全に暗い環境に対応します。極端な温度、振動、落下に対して堅牢です。
4. モジュール選択の技術的枠組み
4.1 適格性の評価
アクセシビリティ検証: 最小内径を測定し、プローブの互換性を確認します。医療用途における患者の快適性を評価します。
画像化タスクの定義: 定性的観察または定量的測定が必要かどうかを判断します。必要に応じて、キャリブレーション アルゴリズムを適用します。
作動距離テスト: 一般的な距離での 1/6 インチ マクロ レンズの画像の鮮明さを検証します。
4.2 環境適応評価
4. 照明検証: 自然または人工の低照度条件下でのパフォーマンスを確認します。
5. 保護レベルの確認：医療用の滅菌耐性と産業環境用の防塵・防水性を確認します。
4.3 システム統合の互換性
6. プラットフォーム テスト: UVC プラグ アンド プレイ、MJPEG/YUV2 デコード、およびオペレーティング システム全体でのフレーム レートの安定性を検証します。
7. オープンソース評価: センサー レジスターへのアクセス、画像パラメーター調整、カスタム ISP パイプライン統合を評価します。
5. パートナーとしてシンシアファーストを選ぶ理由
30 年以上の光学イメージングの経験をもつシンシアファーストは、複数のフォーチュン 500 企業と協力し、200 か国以上に製品を輸出しています。同社はクラス 10/100 COB クリーンルームを運営し、高度なアクティブ アライメント (AA) 製造を使用して、一貫した光学性能を保証します。
医療機器のサポート: 生体適合性試験、ISO 10993 認証、滅菌検証。
産業用サポート: ケーブル長のカスタマイズ、インターフェースの変更、温度スクリーニング。
コンプライアンス: FCC、CE、RoHS 認証済み。
シンシアファーストはモジュールのサプライヤーであるだけでなく、ビジュアル システムの信頼できるパートナーでもあり、製品をより鮮明に表示し、正確に診断し、より高い基準に達するのを支援します。
結論：
OV2740 センサーに基づいた 1080P 分離型 HD 内視鏡モジュールを選択する価値は、個々のパラメータを最大化することにあるのではなく、バランスの取れたシステムレベルの設計を達成することにあります。1080P@60fps は動的検査の時間解像度要件を満たします。 1 ルクスの低照度パフォーマンスと 38.3 dB SNR により、暗い環境でも忠実なディテール再現が保証されます。 2% の低い歪みにより幾何学的忠実度が維持されます。 UVC プロトコルによりシステム統合が簡素化されます。この技術的組み合わせの中心的な意義は、医療診断と産業検査の両方において信頼性の高い視覚情報取得標準を確立することです。
モジュールの選択を成功させるには、ターゲット アプリケーションに関する基本的な質問、つまり「動きはどれくらい速いか?」、「環境はどれくらい暗いか?」、「詳細はどれくらい細かいか?」、「統合はどのくらい深いか?」に明確に答えることが必要です。これらの答えが本質的に技術仕様と一致する場合、選択プロセスは受動的パラメータ比較を超え、完全なシステム ソリューションを定義するプロアクティブで専門的な実践に進化します。
