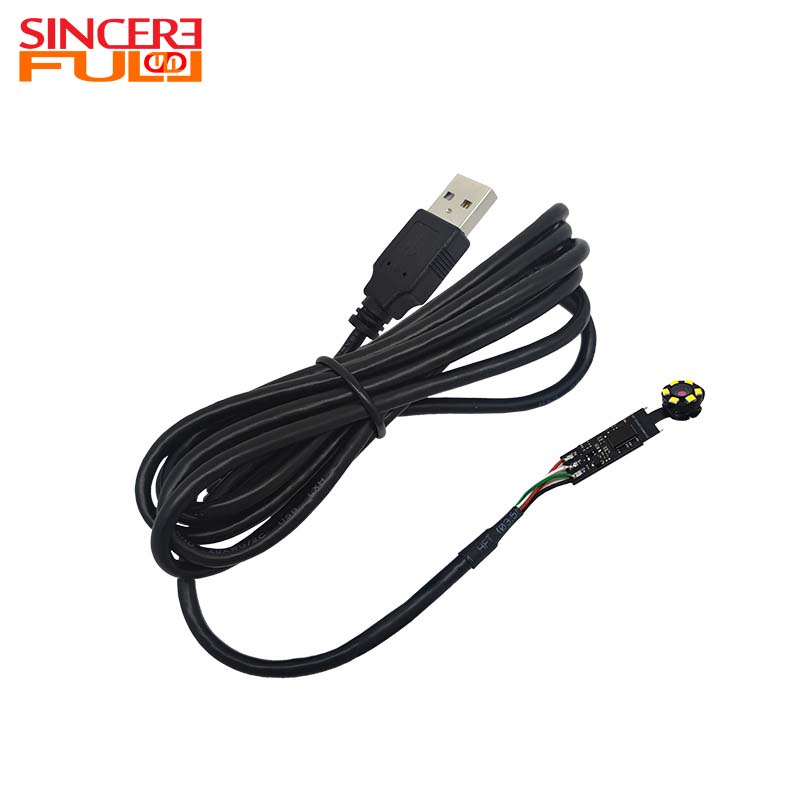

10 mm diameter 5 MP autofokus USB2.0 endoskopkameramodul fra siden med 6 lysdioder

10 mm diameter 5 MP autofokus USB2.0 sidevisning endoskopkameramodul med 6 lysdioder der målavstanden endres under bruk. Autofokus reduserer behovet for å forhåndsvelge én fast arbeidsavstand, mens seks hvite lysdioder gir lokal belysning rundt bildeområdet. Modulen støtter YUV/MJPG-utgang og flere bildeoppløsninger opptil 2592×1944. Dens 73° FOV gir en mer fokusert visning enn de ultrabrede modellene i dette settet, noe som gjør det til en praktisk retning for inspeksjonsenheter med større boring som prioriterer fokusfleksibilitet og fanget detaljer fremfor minimumsdiameter. Forskjell: Autofokus er hovedgrunnen til å velge denne 10 mm 5 MP-modellen når målavstanden varierer under inspeksjon og enheten kan romme en større opplyst modul.

Er denne modellen egnet for enheten din? ◢

Valgkrav	Standard konfigurasjon	Merknad om valg
Tilgjengelig diameter	Ø10mm modul	Bekreft at enheten kan romme den større front-end-størrelsen og den totale modulgeometrien.
Måldistansevariasjon	Autofokus	Bruk denne modellen når arbeidsavstanden endres nok til at versjoner med fast fokus blir upraktisk.
Detaljkrav	5 MP; opptil 2592×1944	Bruk den når bildedetaljer er viktige etter at fokus er etablert.
Belysning	6 hvite lysdioder	Bekreft at det faste LED-arrangementet passer til målreflektiviteten og arbeidsavstanden.
Visningsdekning	73° FOV	Bruk den når et mer fokusert felt er å foretrekke fremfor svært bred hulromsdekning.
Vert / Power	USB2.0; 140–150mA arbeidsstrøm	Bekreft USB-verts oppførsel og strømbudsjett på den endelige enheten.

Produktfordel ◢

1. 5MP-oppløsning for detaljert visuell observasjon: 5MP-bildefunksjonen gir høyere bildedetaljer for komponentobservasjon, monteringskontroll, tekstfangst og andre inspeksjonsoppgaver på nært hold. Det er egnet for prosjekter der et grunnleggende lavoppløsningskamera ikke gir nok visuelle detaljer.

2. Autofokus for variable arbeidsavstander: AF-designet er nyttig når mål-til-kamera-avstanden endres under normal bruk. Sammenlignet med en Fixed Focus-modul designet rundt én definert arbeidsavstand, er denne modellen bedre egnet for håndholdte inspeksjonsverktøy og observasjonssystemer som trenger mer fleksibel fokusatferd.

3. Kompakt Ø10 mm kamerahode: Den sirkulære Ø10 mm front-end-strukturen hjelper til med å forenkle integrering i kompakte enheter, smale installasjonsåpninger og plassbegrensede mekaniske design. Dette er en viktig fordel for utstyr hvor et konvensjonelt rektangulært kamera-kretskort er vanskelig å installere i nærheten av observasjonspunktet.

4. Seks hvite lysdioder for nærbelysning: Seks hvite lysdioder er integrert rundt bildeområdet for å støtte observasjon i mørkere enhetsinteriør og andre inspeksjonsforhold på nært hold. LED-lysstyrke, fargetemperatur og kontrollkrav bør evalueres i henhold til den endelige applikasjonen.

5. USB 2.0 med YUV- og MJPG-bildeformater: Modulen bruker et USB 2.0-grensesnitt og støtter YUV- og MJPG-formater. Dette gjør den egnet for praktiske bildeopptaksapplikasjoner som bruker PC-baserte eller innebygde vertssystemer. Vertsoperativsystemkompatibilitet, UVC-støtte og driverkrav bør bekreftes i henhold til målplattformen.

6. 73° FOV for balansert observasjonsdekning: 73° synsfelt gir en praktisk balanse mellom scenedekning og måldetaljer. Det kan vurderes for kompakte inspeksjonsenheter der kunden trenger mer dekning enn et smalvinklet objektiv, men ikke krever ultravidvinkel.

Tekniske parametere ◢

Produktnavn	5 MP endoskopkameramodul fra siden
Pixel	5 MP
Arbeidsstrøm	140mA-150mA
Utgangsgrensesnitt	USB 2.0
Fokusmodus	Autofokus
Bildesensor	CMOS
Funksjoner	Mini endoskop kamera
Format	YUV/MJPG
Linse	FOV 73° 4P+RI
Diameter	10 mm
Led	6 STK
Garanti	10 år

Bruk av endoskopkameramodul◢

1. Autofokus håndholdt inspeksjonskamera: Autofokus støtter gjentatte endringer i arbeidsavstand mens seks lysdioder gir lokalt lys. Bekreft at 10 mm-modulen passer til den håndholdte strukturen.

2. Inspeksjonsenhet for hulrom med stor boring: Den større modulstørrelsen er akseptabel i bredere tilgangsbaner, mens 5 MP-opptak støtter detaljert gjennomgang. Bekreft målreflektiviteten under de seks faste lysdiodene.

3. Inspeksjonsverktøy for utstyr med variabel avstand: Autofokus hjelper når operatøren veksler mellom nære overflater og dypere komponenter. Bekreft at 73°-visningen dekker det nødvendige området.

4. Bærbar inspeksjons- og opptaksterminal: Flere støttede oppløsninger og USB2.0-utgangsutstyr som trenger både live-visning og registrerte poster. Bekreft vertsgjenkjenning, strømbudsjett og foretrukket utgangsmodus.

Tilpasning og OEM-støtte◢

1. Diameter og mekanisk plass: Hvis Ø10 mm-modulen er for stor for den endelige tilgangsveien, kan en alternativ diameter eller mekanisk retning vurderes. Vennligst oppgi tilgjengelig åpning, frontendlengde, hustegning og målapplikasjon.

2. Visningsdekning: Hvis 73° FOV ikke dekker målet riktig, kan linsen/FOV-retningen gjennomgås. Vennligst oppgi målstørrelse, typisk arbeidsavstand og nødvendig visningsområde.

3. Seks-LED-belysning: Hvis seks-LED-utgangen er for sterk, for svak eller forårsaker refleksjoner, kan lysretningen og kontrollmetoden gjennomgås der det støttes. Vennligst oppgi målreflektivitet, arbeidsavstand, lysstyrkekrav og varmegrense.

4.USB- og strømintegrasjon: Hvis USB- eller strømarrangementet er forskjellig fra standarddesignet, kan kabelen, kontakten og strømretningen gjennomgås. Vennligst oppgi vertstype, koblingspreferanse, kabellengde og tilgjengelig gjeldende budsjett.

FAQ ◢

1: Er SF-SWAF10MM-A2 egnet for PC-baserte visuelle inspeksjonssystemer?

 Den kan evalueres for PC-baserte inspeksjons- og observasjonssystemer fordi modulen bruker USB 2.0 og støtter YUV og MJPG bildeformater. UVC-støtte, driverkrav og operativsystemkompatibilitet er imidlertid ikke spesifisert i den gjeldende katalogen. Disse punktene bør bekreftes i henhold til målvertsplattformen.

2: Hvorfor skulle jeg velge denne autofokusmodellen i stedet for en kameramodul med fast fokus?

AF-designet er mer egnet når målavstanden endres under bruk. Dette kan være nyttig for håndholdt inspeksjonsutstyr, vedlikeholdsverktøy og observasjonssystemer der operatøren kan flytte kameraet nærmere eller lenger fra målet.

En Fixed Focus-modell kan være mer egnet når arbeidsavstanden er stabil og klart definert.

3: Hva er fordelen med Ø10 mm kamerahode?

Ø10 mm front-end-strukturen er designet for kompakt mekanisk integrering. Det er nyttig når kunden har en begrenset frontåpning eller et smalt installasjonsområde i nærheten av observasjonspunktet.

Den komplette installasjonsdybden og den mekaniske klaringen bør fortsatt kontrolleres mot den endelige enhetstegningen.

4: Hva er funksjonen til de seks LED-ene på denne kameramodulen?

 De seks integrerte hvite LED-ene gir nærbelysning for mørkere miljøer som utstyrsinteriør, vedlikeholdsinspeksjonspunkter og lukkede observasjonsområder.

Nødvendig lysstyrke, fargetemperatur, LED-kontrollmetode og arbeidsavstand bør evalueres i henhold til den endelige applikasjonen.

5: Kan denne modulen brukes til strekkode- eller QR-kodelesing?

 Den kan evalueres for statiske eller lavhastighets strekkode- og QR-kodeleseapplikasjoner fordi modulen gir 5MP bildebehandling og autofokus.

For applikasjoner med bevegelige transportbånd eller høyhastighetsskanning, bør nødvendig bildefrekvens, eksponeringsforhold, lukkertype, arbeidsavstand og dekodingsalgoritme bekreftes før valg.

6: Kan linsen eller FOV justeres for prosjektet mitt?

Linse- og FOV-krav kan gjennomgås i henhold til målstørrelse, arbeidsavstand, nødvendig observasjonsområde og installasjonsplass.

Standardtegningen spesifiserer en 73° FOV. Andre optiske krav bør diskuteres basert på den faktiske applikasjonen.

7: Er denne modellen vanntett eller egnet for våte inspeksjonsmiljøer?

Gjeldende produkttegning spesifiserer ikke IP67 eller annen vanntett vurdering. Standardmodulen bør derfor ikke beskrives som vanntett basert på tilgjengelig informasjon.

Miljøvernkrav bør gjennomgås i henhold til det endelige skallet, tetningsstrukturen, kabeldesignet og bruksforholdene.

8: Hvilken informasjon bør jeg gi for å bekrefte om SF-SWAF10MM-A2 passer til prosjektet mitt?

Vennligst oppgi målenhetstype, vertsplattform, minimum og maksimal arbeidsavstand, nødvendig FOV, målobjektstørrelse, installasjonsåpning, tilgjengelig installasjonsdybde, kabellengde, lysmiljø og forventet bruk.

Denne informasjonen hjelper til med å vurdere om standard SF-SWAF10MM-A2 er egnet eller om linsen, kabelen, kontakten, belysningen eller den mekaniske strukturen bør vurderes for en tilpasset versjon.

CTA◢

For å evaluere SF-SWAF10MM-A2, vennligst del tilgjengelig diameter, typisk målavstandsområde, nødvendig visningsområde, lysforhold, vertssystem og strøm-/kabelkrav. Vi kan deretter vurdere om denne 10 mm autofokusretningen passer til inspeksjonsenheten.
