Module de caméra endoscopique à vue latérale USB2.0, 10mm de diamètre, 5MP, mise au point automatique, avec 6 LED

Le module de caméra endoscopique à vue latérale USB2.0 à mise au point automatique de 10 mm de diamètre et 5 MP avec 6 LED où la distance cible change pendant l'utilisation. La mise au point automatique réduit le besoin de présélectionner une distance de travail fixe, tandis que six LED blanches fournissent un éclairage local autour de la zone d'imagerie. Le module prend en charge la sortie YUV/MJPG et plusieurs résolutions d'image jusqu'à 2592×1944. Son champ de vision de 73° offre une vue plus ciblée que les modèles ultra-larges de cet ensemble, ce qui en fait une direction pratique pour les appareils d'inspection de plus grand calibre qui privilégient la flexibilité de la mise au point et la capture des détails sur un diamètre minimum. Différence :  l'autofocus est la principale raison de choisir ce modèle 10 mm 5 MP lorsque la distance cible varie pendant l'inspection et que l'appareil peut accueillir un module éclairé plus grand.

Ce modèle est-il adapté à votre appareil ? ◢

Exigence de sélection	Configuration standard	Remarque sur la sélection
Diamètre disponible	Module Ø10mm	Confirmez que l’appareil peut s’adapter à la plus grande taille du frontal et à la géométrie totale du module.
Variation de la distance cible	Mise au point automatique	Utilisez ce modèle lorsque la distance de travail change suffisamment pour que les versions à mise au point fixe deviennent gênantes.
Exigence de détail	5MP; jusqu'à 2592×1944	Utilisez-le lorsque les détails de l'image capturée sont importants une fois la mise au point établie.
Éclairage	6 LED blanches	Confirmez que la disposition fixe des LED convient à la réflectivité cible et à la distance de travail.
Affichage de la couverture	Champ de vision 73°	Utilisez-le lorsqu'un champ plus focalisé est préféré à une couverture de cavité très large.
Hôte / Alimentation	USB2.0 ; Courant de fonctionnement de 140 à 150 mA	Confirmez le comportement de l’hôte USB et le budget d’alimentation du périphérique final.

Avantage produit ◢

1. Résolution 5MP pour une observation visuelle détaillée : la capacité d'imagerie 5MP fournit des détails d'image plus élevés pour l'observation des composants, la vérification de l'assemblage, la capture de texte et d'autres tâches d'inspection à courte portée. Il convient aux projets dans lesquels une caméra basse résolution de base ne fournit pas suffisamment de détails visuels.

2. Mise au point automatique pour des distances de travail variables : la conception AF est utile lorsque la distance cible-caméra change pendant le fonctionnement normal. Comparé à un module de mise au point fixe conçu autour d'une distance de travail définie, ce modèle est mieux adapté aux outils d'inspection portables et aux systèmes d'observation qui nécessitent un comportement de mise au point plus flexible.

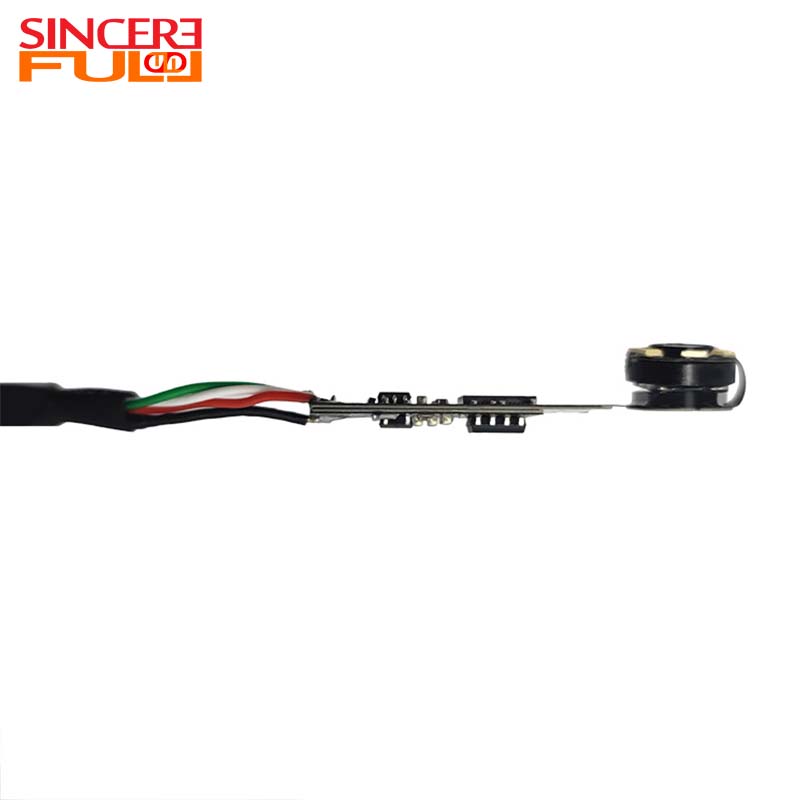

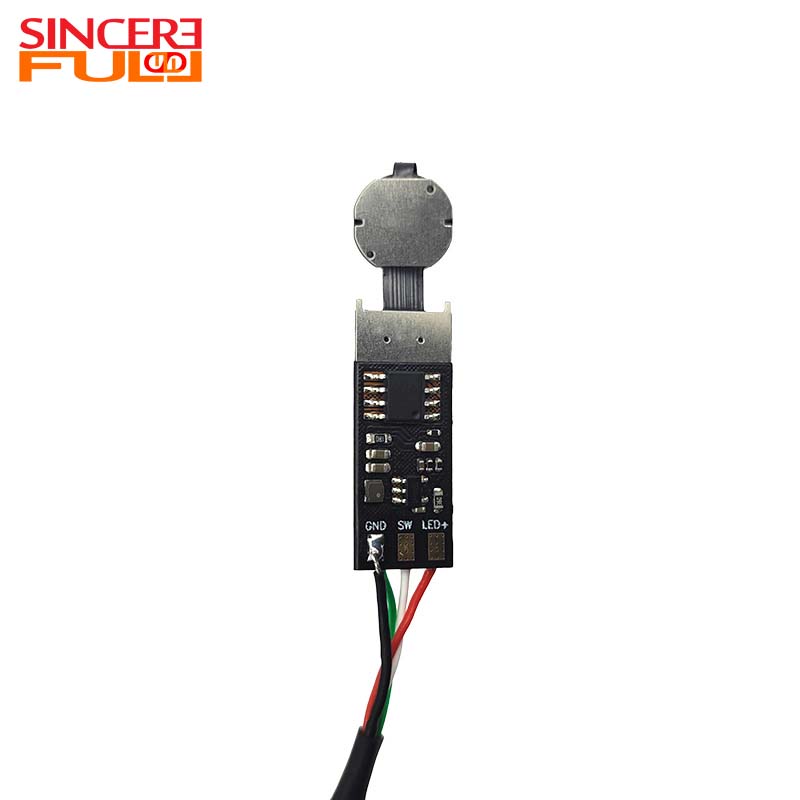

3. Tête de caméra compacte de Ø10 mm : La structure frontale circulaire de Ø10 mm permet de simplifier l'intégration dans des appareils compacts, des ouvertures d'installation étroites et des conceptions mécaniques à espace limité. Il s'agit d'un avantage important pour les équipements où un PCB de caméra rectangulaire classique est difficile à installer à proximité du point d'observation.

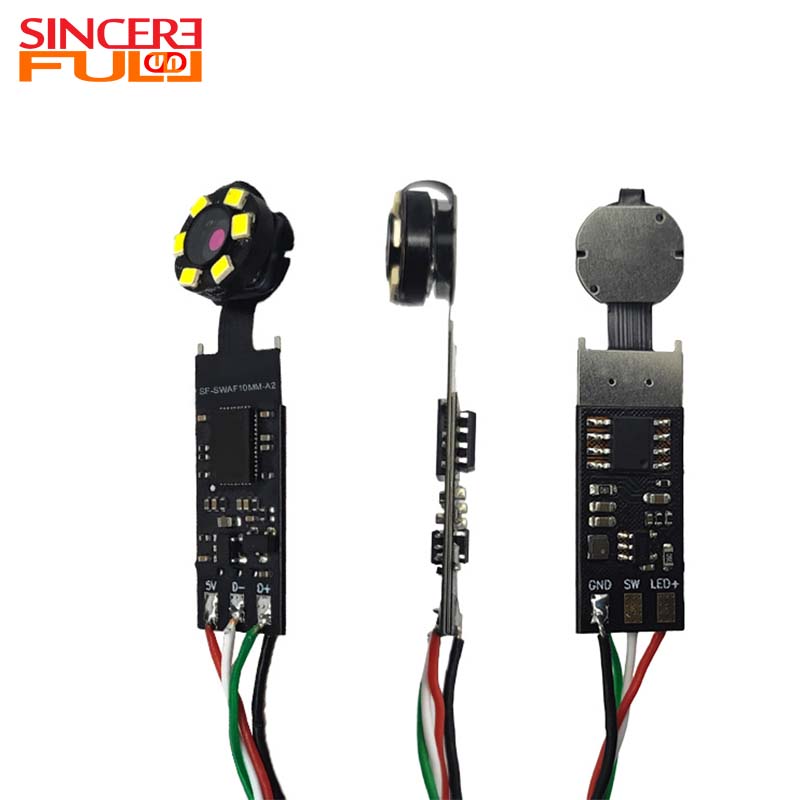

4. Six LED blanches pour un éclairage à courte portée : Six LED blanches sont intégrées autour de la zone d'imagerie pour prendre en charge l'observation dans les intérieurs plus sombres de l'appareil et dans d'autres conditions d'inspection à courte portée. La luminosité des LED, la température de couleur et les exigences de contrôle doivent être évaluées en fonction de l'application finale.

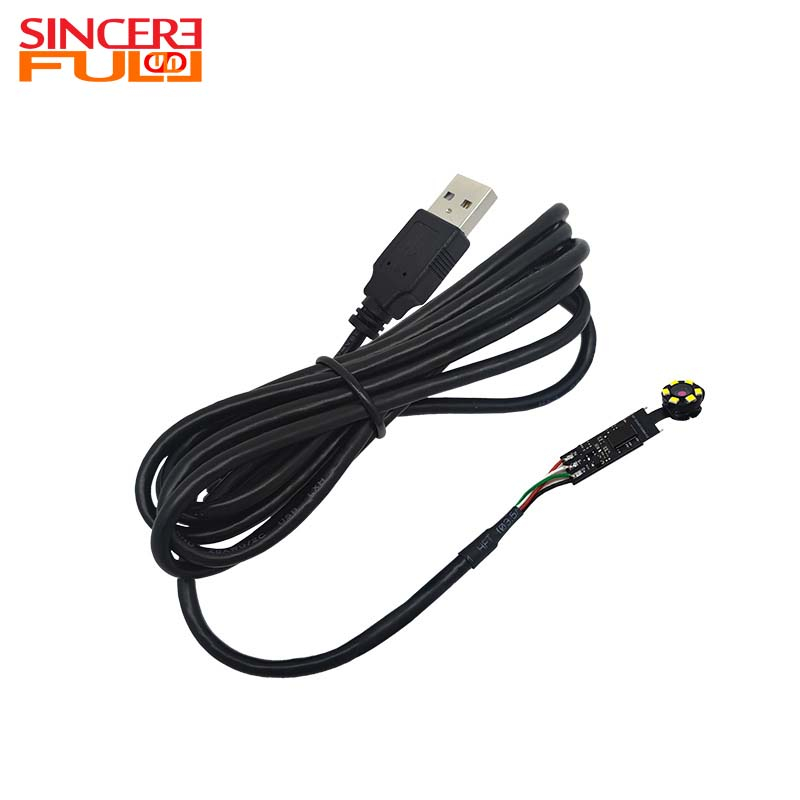

5. USB 2.0 avec formats d'image YUV et MJPG : le module utilise une interface USB 2.0 et prend en charge les formats YUV et MJPG. Cela le rend adapté aux applications pratiques d’acquisition d’images utilisant des systèmes hôtes basés sur PC ou intégrés. La compatibilité du système d'exploitation hôte, la prise en charge d'UVC et les exigences en matière de pilotes doivent être confirmées en fonction de la plate-forme cible.

6. FOV de 73° pour une couverture d'observation équilibrée : le champ de vision de 73° offre un équilibre pratique entre la couverture de la scène et les détails de la cible. Il peut être envisagé pour les appareils d'inspection compacts où le client a besoin d'une plus grande couverture qu'un objectif à angle étroit mais ne nécessite pas une vue ultra grand angle.

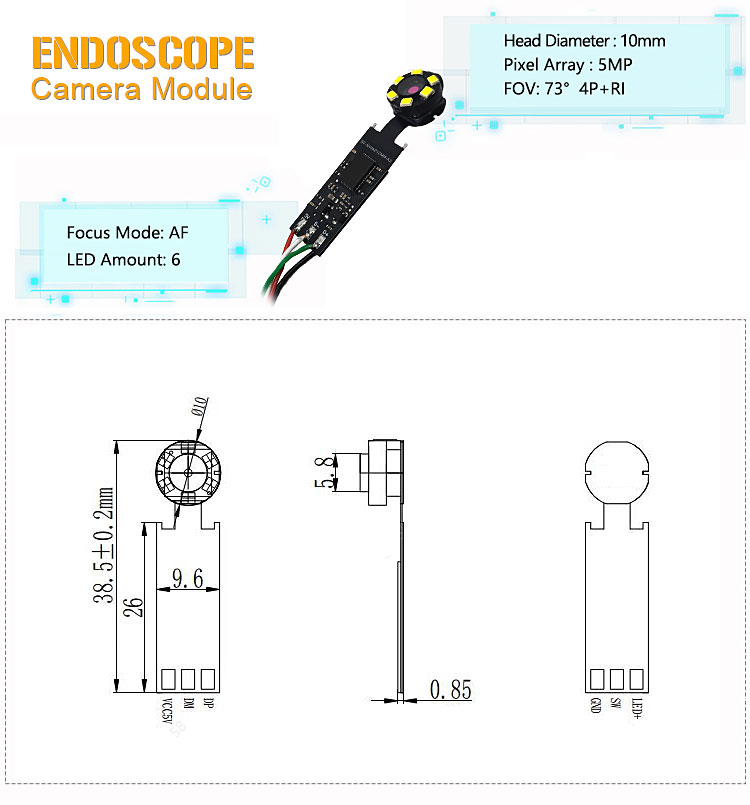

Paramètres techniques ◢

Nom du produit	Module de caméra endoscopique à vue latérale 5MP
Pixels	5MP
Courant de travail	140mA-150mA
Interface de sortie	USB2.0
Mode Cousus	Mise au point automatique
Capteur d'image	CMOS
Caractéristiques	Mini caméra endoscopique
Format	YUV/MJPG
Lentille	Champ de vision 73° 4P+RI
Diamètre	10mm
Dirigé	6 pièces
Garantie	10 ans

Application du module de caméra endoscopique◢

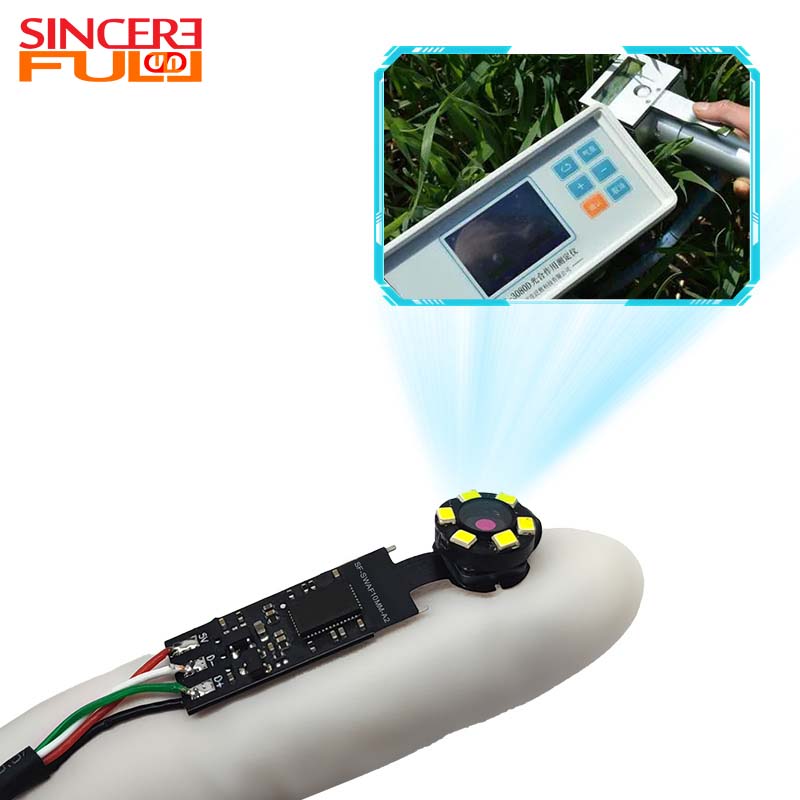

1. Caméra d'inspection portative à mise au point automatique : la mise au point automatique prend en charge les changements répétés de distance de travail tandis que six LED fournissent une lumière locale. Confirmez que le module de 10 mm s'adapte à la structure de l'ordinateur de poche.

2. Dispositif d'inspection de cavité de grand diamètre : la taille du module plus grande est acceptable dans les chemins d'accès plus larges, tandis que la capture 5MP prend en charge un examen détaillé. Confirmez la réflectivité cible sous les six LED fixes.

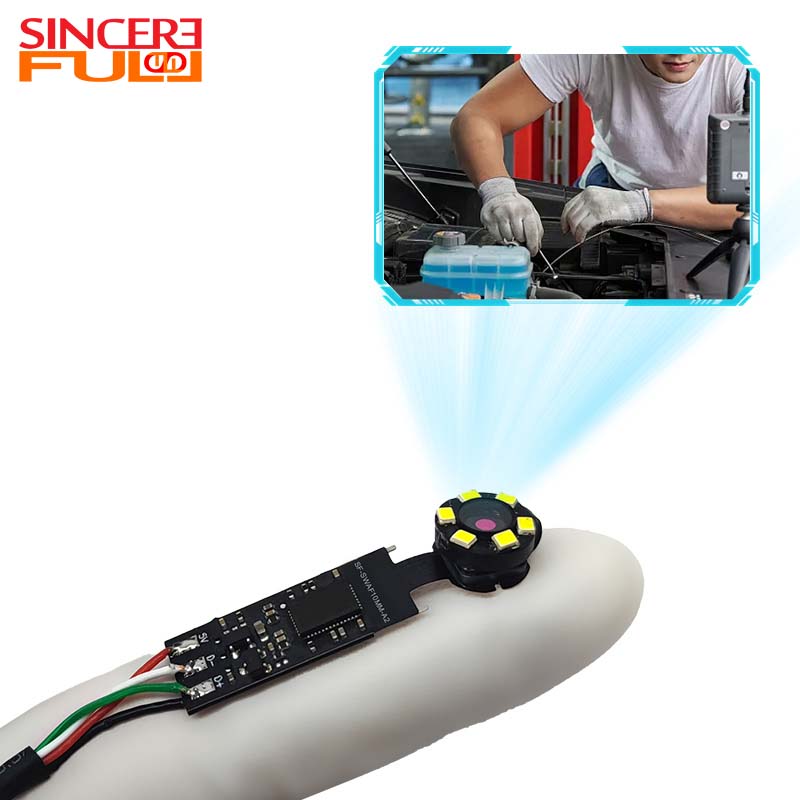

3. Outil d'inspection d'équipement à distance variable : la mise au point automatique est utile lorsque l'opérateur alterne entre des surfaces proches et des composants plus profonds. Confirmez que la vue à 73° couvre la zone requise.

4. Terminal d'inspection et d'enregistrement portable : plusieurs résolutions prises en charge et sorties USB 2.0 conviennent aux appareils qui nécessitent à la fois une visualisation en direct et des enregistrements capturés. Confirmez la reconnaissance de l'hôte, le budget d'alimentation et le mode de sortie préféré.

Personnalisation et assistance OEM◢

1. Diamètre et espace mécanique : Si le module Ø10 mm est trop grand pour le chemin d'accès final, un diamètre ou une direction mécanique alternative peut être évalué. Veuillez fournir l'ouverture disponible, la longueur frontale, le dessin du boîtier et l'application cible.

2. Couverture de visualisation : Si le champ de vision de 73 ° ne couvre pas correctement la cible, la direction objectif/champ de vue peut être revue. Veuillez fournir la taille cible, la distance de travail typique et la zone de visualisation requise.

3. Éclairage à six LED : si la sortie des six LED est trop forte, trop faible ou provoque des réflexions, la direction de l'éclairage et la méthode de contrôle peuvent être revues si elles sont prises en charge. Veuillez fournir la réflectivité cible, la distance de travail, les exigences de luminosité et la limite de chaleur.

4.Intégration USB et alimentation : si la disposition USB ou l'alimentation diffère de la conception standard, le câble, le connecteur et le sens d'alimentation peuvent être révisés. Veuillez fournir le type d'hôte, la préférence de connecteur, la longueur du câble et le budget actuel disponible.

FAQ ◢

1 : Le SF-SWAF10MM-A2 est-il adapté aux systèmes d'inspection visuelle sur PC ?

 Il peut être évalué pour les systèmes d'inspection et d'observation sur PC car le module utilise USB 2.0 et prend en charge les formats d'image YUV et MJPG. Cependant, la prise en charge d'UVC, la configuration requise pour les pilotes et la compatibilité du système d'exploitation ne sont pas spécifiées dans le catalogue actuel. Ces points doivent être confirmés en fonction de la plateforme d'accueil cible.

2 : Pourquoi devrais-je choisir ce modèle Autofocus au lieu d'un module de caméra à mise au point fixe ?

La conception AF est plus adaptée lorsque la distance cible change pendant l'utilisation. Cela peut être utile pour les équipements d'inspection portables, les outils de maintenance et les systèmes d'observation où l'opérateur peut rapprocher ou éloigner la caméra de la cible.

Un modèle à mise au point fixe peut être plus adapté lorsque la distance de travail est stable et clairement définie.

3 : Quel est l'avantage de la tête de caméra Ø10 mm ?

La structure frontale Ø10 mm est conçue pour une intégration mécanique compacte. Ceci est utile lorsque le client dispose d'une ouverture frontale limitée ou d'une zone d'installation étroite à proximité du point d'observation.

La profondeur d'installation complète et le jeu mécanique doivent toujours être vérifiés par rapport au dessin final de l'appareil.

4 : Quelle est la fonction des six LED sur ce module caméra ?

 Les six LED blanches intégrées fournissent un éclairage à courte portée pour les environnements plus sombres tels que les intérieurs d'équipements, les points d'inspection de maintenance et les zones d'observation fermées.

La luminosité, la température de couleur, la méthode de contrôle des LED et la distance de travail requises doivent être évaluées en fonction de l'application finale.

5 : Ce module peut-il être utilisé pour la lecture de codes-barres ou de codes QR ?

 Il peut être évalué pour les applications de lecture de codes-barres et de codes QR statiques ou à faible vitesse, car le module fournit une imagerie 5MP et une mise au point automatique.

Pour les applications de convoyeur mobile ou de numérisation à grande vitesse, la fréquence d'images requise, les conditions d'exposition, le type d'obturateur, la distance de travail et l'algorithme de décodage doivent être confirmés avant la sélection.

6 : L’objectif ou le FOV peuvent-ils être ajustés pour mon projet ?

Les exigences en matière d'objectif et de champ de vision peuvent être révisées en fonction de la taille de la cible, de la distance de travail, de la zone d'observation requise et de l'espace d'installation.

Le dessin standard spécifie un champ de vision de 73°. D'autres exigences optiques doivent être discutées en fonction de l'application réelle.

7 : Ce modèle est-il étanche ou adapté aux environnements d’inspection humides ?

Le dessin actuel du produit ne spécifie pas IP67 ou un autre indice d'étanchéité. Par conséquent, le module standard ne doit pas être décrit comme étant étanche sur la base des informations disponibles.

Les exigences en matière de protection de l'environnement doivent être examinées en fonction de la coque finale, de la structure d'étanchéité, de la conception du câble et des conditions d'application.

8 : Quelles informations dois-je fournir pour confirmer si le SF-SWAF10MM-A2 convient à mon projet ?

Veuillez fournir le type de périphérique cible, la plate-forme hôte, la distance de travail minimale et maximale, le champ de vision requis, la taille de l'objet cible, l'ouverture d'installation, la profondeur d'installation disponible, la longueur du câble, l'environnement d'éclairage et l'application attendue.

Ces informations permettent d'évaluer si la norme SF-SWAF10MM-A2 est adaptée ou si l'objectif, le câble, le connecteur, l'éclairage ou la structure mécanique doivent être revus pour une version personnalisée.

CTA◢

Pour évaluer le SF-SWAF10MM-A2, veuillez partager le diamètre disponible, la plage de distance cible typique, la zone de visualisation requise, les conditions d'éclairage, le système hôte et les exigences d'alimentation/câble. Nous pourrons alors vérifier si cette direction de mise au point automatique de 10 mm convient au dispositif d'inspection.
