Μονάδα κάμερας ενδοσκοπίου πλάγιας όψης USB2.0 με διάμετρο 5MP 5MP με 6 LED

Η μονάδα κάμερας ενδοσκοπίου ενδοσκοπίου πλάγιας όψης USB2.0 με διάμετρο 10 mm 5MP Autofocus USB2.0 με 6 LED όπου η απόσταση στόχος αλλάζει κατά τη χρήση. Η αυτόματη εστίαση μειώνει την ανάγκη προεπιλογής μιας σταθερής απόστασης εργασίας, ενώ έξι λευκές λυχνίες LED παρέχουν τοπικό φωτισμό γύρω από την περιοχή απεικόνισης. Η μονάδα υποστηρίζει έξοδο YUV/MJPG και πολλαπλές αναλύσεις εικόνας έως 2592×1944. Το 73° FOV του παρέχει μια πιο εστιασμένη προβολή από τα εξαιρετικά ευρεία μοντέλα αυτού του σετ, καθιστώντας το μια πρακτική κατεύθυνση για συσκευές επιθεώρησης μεγαλύτερης οπής που δίνουν προτεραιότητα στην ευελιξία εστίασης και τη λεπτομέρεια που αποτυπώνεται πάνω από την ελάχιστη διάμετρο. Διαφορά: Η αυτόματη εστίαση είναι ο βασικός λόγος για να επιλέξετε αυτό το μοντέλο 10 mm 5MP όταν η απόσταση στόχου ποικίλλει κατά την επιθεώρηση και η συσκευή μπορεί να φιλοξενήσει μια μεγαλύτερη φωτιζόμενη μονάδα.

Είναι αυτό το μοντέλο κατάλληλο για τη συσκευή σας; ◢

Απαίτηση επιλογής	Τυπική διαμόρφωση	Σημείωση Επιλογής
Διαθέσιμη διάμετρος	Μονάδα Ø10mm	Επιβεβαιώστε ότι η συσκευή μπορεί να φιλοξενήσει το μεγαλύτερο μέγεθος της πρόσοψης και τη συνολική γεωμετρία της μονάδας.
Διακύμανση απόστασης στόχου	Αυτόματη εστίαση	Χρησιμοποιήστε αυτό το μοντέλο όταν η απόσταση εργασίας αλλάζει αρκετά ώστε οι εκδόσεις σταθερής εστίασης να γίνονται άβολες.
Απαίτηση λεπτομέρειας	5 MP; έως 2592×1944	Χρησιμοποιήστε το όταν η λεπτομέρεια της εικόνας είναι σημαντική μετά την εστίαση.
Φωτισμός	6 λευκά LED	Επιβεβαιώστε ότι η σταθερή διάταξη LED ταιριάζει στην ανακλαστικότητα του στόχου και στην απόσταση εργασίας.
Προβολή Κάλυψης	73° FOV	Χρησιμοποιήστε το όταν προτιμάται ένα πιο εστιασμένο πεδίο από την πολύ ευρεία κάλυψη κοιλότητας.
Host / Power	USB2.0; Ρεύμα λειτουργίας 140–150 mA	Επιβεβαιώστε τη συμπεριφορά του κεντρικού υπολογιστή USB και τον προϋπολογισμό ισχύος στην τελική συσκευή.

Πλεονέκτημα προϊόντος ◢

1. Ανάλυση 5MP για λεπτομερή οπτική παρατήρηση: Η δυνατότητα απεικόνισης 5MP παρέχει υψηλότερη λεπτομέρεια εικόνας για παρατήρηση εξαρτημάτων, έλεγχο συναρμολόγησης, λήψη κειμένου και άλλες εργασίες επιθεώρησης κοντινής απόστασης. Είναι κατάλληλο για έργα όπου μια βασική κάμερα χαμηλής ανάλυσης δεν παρέχει αρκετές οπτικές λεπτομέρειες.

2. Αυτόματη εστίαση για μεταβλητές αποστάσεις εργασίας: Η σχεδίαση AF είναι χρήσιμη όταν η απόσταση στόχου-κάμερας αλλάζει κατά τη διάρκεια της κανονικής λειτουργίας. Σε σύγκριση με μια μονάδα σταθερής εστίασης που έχει σχεδιαστεί γύρω από μια καθορισμένη απόσταση εργασίας, αυτό το μοντέλο είναι καλύτερα κατάλληλο για φορητά εργαλεία επιθεώρησης και συστήματα παρατήρησης που χρειάζονται πιο ευέλικτη συμπεριφορά εστίασης.

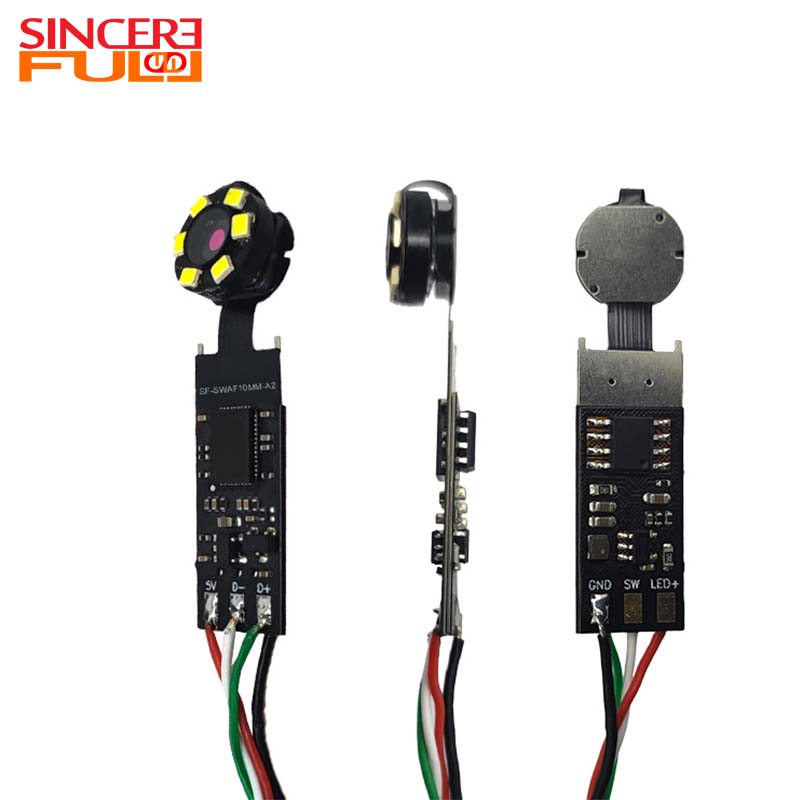

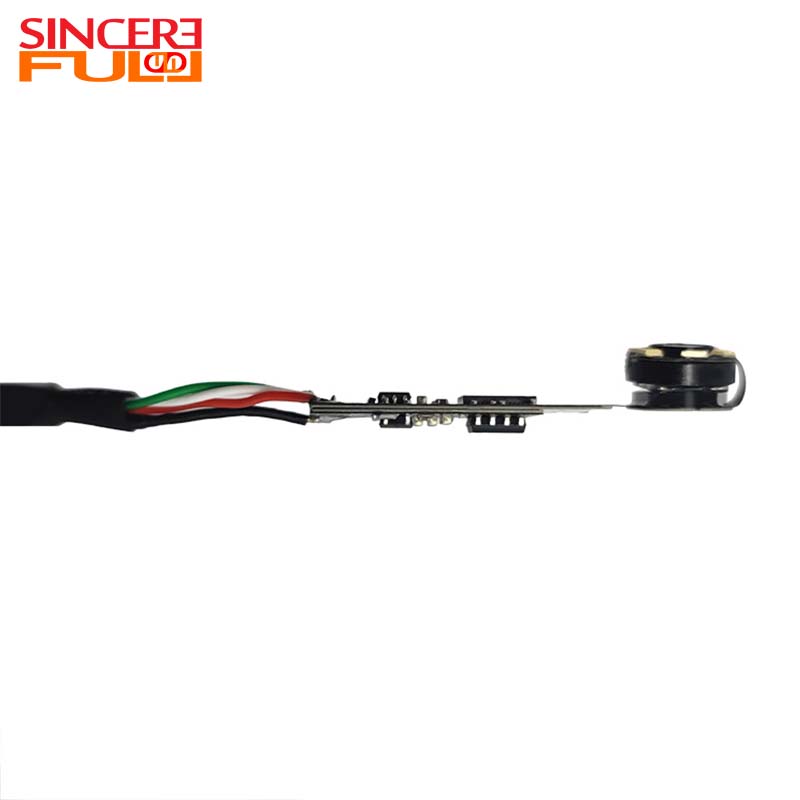

3. Συμπαγής κεφαλή κάμερας Ø10 mm: Η κυκλική μπροστινή δομή Ø10 mm βοηθά στην απλοποίηση της ενσωμάτωσης σε συμπαγείς συσκευές, στενά ανοίγματα εγκατάστασης και μηχανικά σχέδια περιορισμένου χώρου. Αυτό είναι ένα σημαντικό πλεονέκτημα για εξοπλισμό όπου μια συμβατική ορθογώνια κάμερα PCB είναι δύσκολο να εγκατασταθεί κοντά στο σημείο παρατήρησης.

4. Έξι λευκά LED για φωτισμό κοντινής εμβέλειας: Έξι λευκά LED είναι ενσωματωμένα γύρω από την περιοχή απεικόνισης για να υποστηρίζουν την παρατήρηση σε πιο σκοτεινούς εσωτερικούς χώρους της συσκευής και άλλες συνθήκες επιθεώρησης κοντινής απόστασης. Οι απαιτήσεις φωτεινότητας LED, θερμοκρασίας χρώματος και ελέγχου πρέπει να αξιολογούνται σύμφωνα με την τελική εφαρμογή.

5. USB 2.0 με μορφές εικόνας YUV και MJPG: Η μονάδα χρησιμοποιεί διεπαφή USB 2.0 και υποστηρίζει μορφές YUV και MJPG. Αυτό το καθιστά κατάλληλο για πρακτικές εφαρμογές λήψης εικόνας χρησιμοποιώντας συστήματα κεντρικού υπολογιστή που βασίζονται ή ενσωματωμένα. Η συμβατότητα του λειτουργικού συστήματος κεντρικού υπολογιστή, η υποστήριξη UVC και οι απαιτήσεις προγραμμάτων οδήγησης θα πρέπει να επιβεβαιώνονται σύμφωνα με την πλατφόρμα προορισμού.

6. 73° FOV για κάλυψη ισορροπημένης παρατήρησης: Το οπτικό πεδίο 73° παρέχει μια πρακτική ισορροπία μεταξύ κάλυψης σκηνής και λεπτομέρειας στόχου. Μπορεί να θεωρηθεί για συμπαγείς συσκευές επιθεώρησης όπου ο πελάτης χρειάζεται περισσότερη κάλυψη από έναν φακό στενής γωνίας, αλλά δεν απαιτεί υπερευρυγώνια προβολή.

Τεχνικές Παράμετροι ◢

Όνομα προϊόντος	Μονάδα κάμερας ενδοσκοπίου πλάγιας όψης 5MP
Εικονοκύτταρο	5 MP
Ρεύμα εργασίας	140mA-150mA
Διεπαφή εξόδου	USB2.0
Λειτουργία Fcous	Αυτόματη εστίαση
Αισθητήρας εικόνας	CMOS
Χαρακτηριστικά	Μίνι κάμερα ενδοσκοπίου
Σχήμα και διάταξις βιβλίου	YUV/MJPG
Φακός	FOV 73° 4P+RI
Διάμετρος	10 χιλιοστά
Led	6 ΤΕΜ
Εγγύηση	10 Χρόνια

Εφαρμογή της μονάδας κάμερας ενδοσκοπίου◢

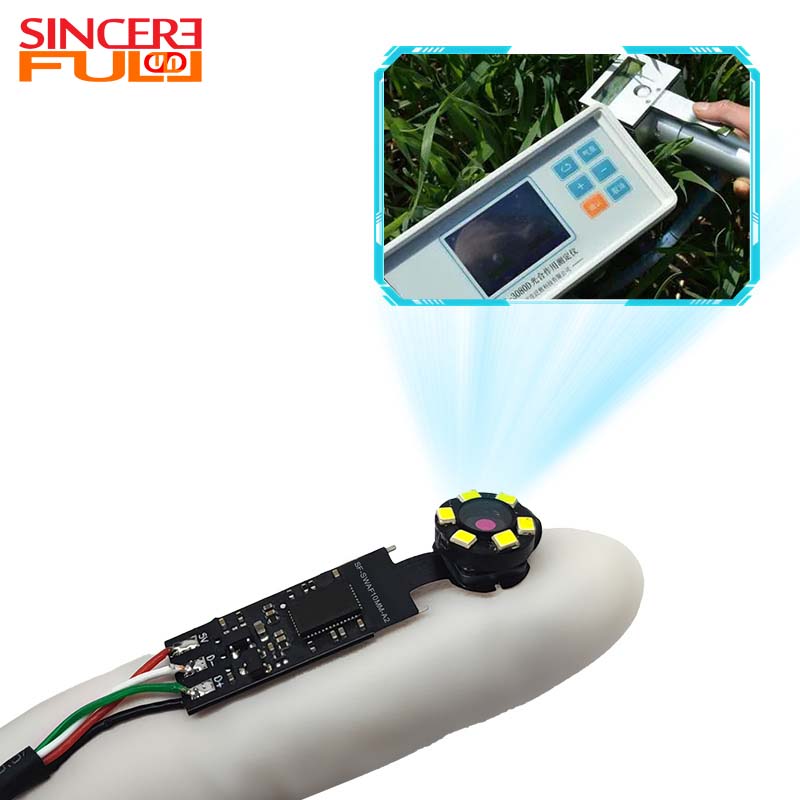

1. Κάμερα χειρός επιθεώρησης αυτόματης εστίασης: Η αυτόματη εστίαση υποστηρίζει επαναλαμβανόμενες αλλαγές στην απόσταση εργασίας, ενώ έξι LED παρέχουν τοπικό φως. Επιβεβαιώστε ότι η μονάδα 10 mm ταιριάζει στη δομή χειρός.

2. Συσκευή επιθεώρησης κοιλότητας μεγάλης οπής: Το μεγαλύτερο μέγεθος μονάδας είναι αποδεκτό σε ευρύτερες διαδρομές πρόσβασης, ενώ η λήψη 5 MP υποστηρίζει λεπτομερή ανασκόπηση. Επιβεβαιώστε την ανακλαστικότητα στόχου κάτω από τα έξι σταθερά LED.

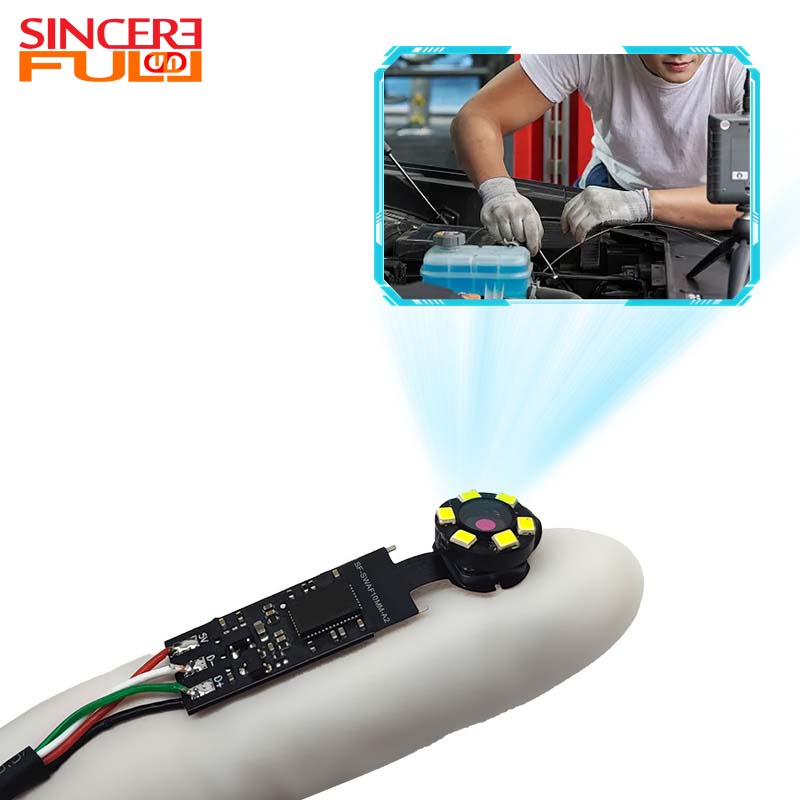

3. Εργαλείο επιθεώρησης εξοπλισμού μεταβλητής απόστασης: Η αυτόματη εστίαση βοηθά όταν ο χειριστής εναλλάσσεται μεταξύ κοντινών επιφανειών και βαθύτερων στοιχείων. Επιβεβαιώστε ότι η προβολή 73° καλύπτει την απαιτούμενη περιοχή.

4. Φορητό τερματικό επιθεώρησης και εγγραφής: Πολλαπλές υποστηριζόμενες αναλύσεις και έξοδος USB2.0 ταιριάζουν σε συσκευές που χρειάζονται τόσο ζωντανή προβολή όσο και εγγραφές. Επιβεβαιώστε την αναγνώριση κεντρικού υπολογιστή, τον προϋπολογισμό ισχύος και την προτιμώμενη λειτουργία εξόδου.

Προσαρμογή & Υποστήριξη OEM◢

1. Διάμετρος και μηχανικός χώρος: Εάν η μονάδα Ø10 mm είναι πολύ μεγάλη για την τελική διαδρομή πρόσβασης, μπορεί να αξιολογηθεί μια εναλλακτική διάμετρος ή μηχανική κατεύθυνση. Δώστε το διαθέσιμο άνοιγμα, το μήκος της πρόσοψης, το σχέδιο του περιβλήματος και την εφαρμογή στόχου.

2. Κάλυψη προβολής: Εάν το 73° FOV δεν καλύπτει σωστά τον στόχο, η κατεύθυνση του φακού / FOV μπορεί να ελεγχθεί. Καταχωρίστε το μέγεθος στόχο, την τυπική απόσταση εργασίας και την απαιτούμενη περιοχή προβολής.

3. Φωτισμός έξι LED: Εάν η έξοδος έξι LED είναι πολύ ισχυρή, πολύ αδύναμη ή προκαλεί αντανακλάσεις, η κατεύθυνση φωτισμού και η μέθοδος ελέγχου μπορούν να αναθεωρηθούν όπου υποστηρίζεται. Καταχωρίστε την ανακλαστικότητα στόχου, την απόσταση εργασίας, την απαίτηση φωτεινότητας και το όριο θερμότητας.

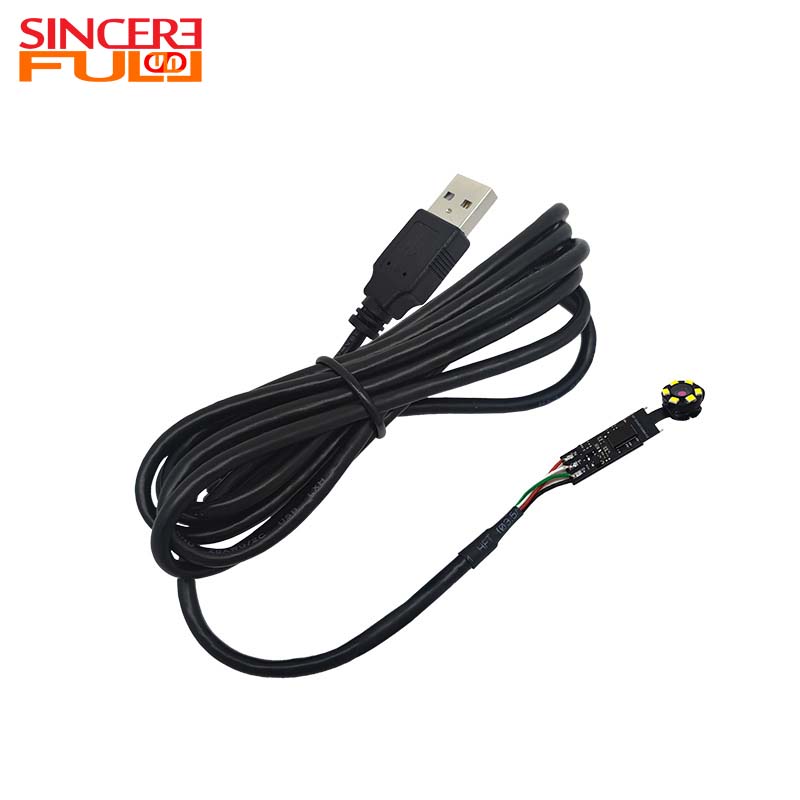

4.Ενσωμάτωση USB και τροφοδοσίας: Εάν η διάταξη USB ή τροφοδοσίας διαφέρει από την τυπική σχεδίαση, μπορείτε να ελέγξετε το καλώδιο, το βύσμα και την κατεύθυνση τροφοδοσίας. Καταχωρίστε τον τύπο κεντρικού υπολογιστή, την προτίμηση σύνδεσης, το μήκος καλωδίου και τον διαθέσιμο τρέχοντα προϋπολογισμό.

FAQ ◢

1: Είναι το SF-SWAF10MM-A2 κατάλληλο για συστήματα οπτικής επιθεώρησης που βασίζονται σε υπολογιστή;

 Μπορεί να αξιολογηθεί για συστήματα επιθεώρησης και παρατήρησης που βασίζονται σε υπολογιστή, επειδή η μονάδα χρησιμοποιεί USB 2.0 και υποστηρίζει μορφές εικόνας YUV και MJPG. Ωστόσο, η υποστήριξη UVC, οι απαιτήσεις προγραμμάτων οδήγησης και η συμβατότητα του λειτουργικού συστήματος δεν προσδιορίζονται στον τρέχοντα κατάλογο. Αυτά τα σημεία θα πρέπει να επιβεβαιωθούν σύμφωνα με την πλατφόρμα υποδοχής-στόχου.

2: Γιατί να επιλέξω αυτό το μοντέλο αυτόματης εστίασης αντί για μια μονάδα κάμερας σταθερής εστίασης;

Ο σχεδιασμός AF είναι πιο κατάλληλος όταν η απόσταση στόχος αλλάζει κατά τη χρήση. Αυτό μπορεί να είναι χρήσιμο για φορητό εξοπλισμό επιθεώρησης, εργαλεία συντήρησης και συστήματα παρατήρησης όπου ο χειριστής μπορεί να μετακινήσει την κάμερα πιο κοντά ή πιο μακριά από τον στόχο.

Ένα μοντέλο σταθερής εστίασης μπορεί να είναι πιο κατάλληλο όταν η απόσταση εργασίας είναι σταθερή και σαφώς καθορισμένη.

3: Ποιο είναι το πλεονέκτημα της κεφαλής κάμερας Ø10 mm;

Η μπροστινή δομή Ø10 mm έχει σχεδιαστεί για συμπαγή μηχανική ενσωμάτωση. Είναι χρήσιμο όταν ο πελάτης έχει περιορισμένο μπροστινό άνοιγμα ή στενό χώρο εγκατάστασης κοντά στο σημείο παρατήρησης.

Το πλήρες βάθος εγκατάστασης και το μηχανικό διάκενο θα πρέπει να ελέγχονται με το τελικό σχέδιο της συσκευής.

4: Ποια είναι η λειτουργία των έξι LED σε αυτήν τη μονάδα κάμερας;

 Τα έξι ενσωματωμένα λευκά LED παρέχουν φωτισμό κοντινής εμβέλειας για πιο σκοτεινά περιβάλλοντα, όπως το εσωτερικό του εξοπλισμού, τα σημεία επιθεώρησης συντήρησης και τις κλειστές περιοχές παρατήρησης.

Η απαιτούμενη φωτεινότητα, η θερμοκρασία χρώματος, η μέθοδος ελέγχου LED και η απόσταση εργασίας θα πρέπει να αξιολογούνται σύμφωνα με την τελική εφαρμογή.

5: Μπορεί αυτή η ενότητα να χρησιμοποιηθεί για ανάγνωση γραμμωτού κώδικα ή κώδικα QR;

 Μπορεί να αξιολογηθεί για εφαρμογές ανάγνωσης στατικού ή χαμηλής ταχύτητας γραμμικού κώδικα και κώδικα QR, επειδή η μονάδα παρέχει απεικόνιση 5 MP και αυτόματη εστίαση.

Για εφαρμογές κινούμενου μεταφορέα ή σάρωση υψηλής ταχύτητας, ο απαιτούμενος ρυθμός καρέ, οι συνθήκες έκθεσης, ο τύπος κλείστρου, η απόσταση εργασίας και ο αλγόριθμος αποκωδικοποίησης θα πρέπει να επιβεβαιωθούν πριν από την επιλογή.

6: Μπορεί ο φακός ή το FOV να προσαρμοστεί για το έργο μου;

Οι απαιτήσεις φακών και FOV μπορούν να αναθεωρηθούν ανάλογα με το μέγεθος στόχο, την απόσταση εργασίας, την απαιτούμενη περιοχή παρατήρησης και τον χώρο εγκατάστασης.

Το τυπικό σχέδιο καθορίζει 73° FOV. Άλλες οπτικές απαιτήσεις θα πρέπει να συζητηθούν με βάση την πραγματική εφαρμογή.

7: Είναι αυτό το μοντέλο αδιάβροχο ή κατάλληλο για υγρά περιβάλλοντα επιθεώρησης;

Το τρέχον σχέδιο προϊόντος δεν προσδιορίζει IP67 ή άλλη αδιάβροχη βαθμολογία. Επομένως, η τυπική μονάδα δεν πρέπει να περιγράφεται ως αδιάβροχη με βάση τις διαθέσιμες πληροφορίες.

Οι απαιτήσεις περιβαλλοντικής προστασίας θα πρέπει να επανεξεταστούν σύμφωνα με το τελικό κέλυφος, τη δομή στεγανοποίησης, τον σχεδιασμό του καλωδίου και τις συνθήκες εφαρμογής.

8: Ποιες πληροφορίες πρέπει να παρέχω για να επιβεβαιώσω εάν το SF-SWAF10MM-A2 ταιριάζει στο έργο μου;

Καταχωρίστε τον τύπο συσκευής στόχου, την πλατφόρμα υποδοχής, την ελάχιστη και μέγιστη απόσταση εργασίας, το απαιτούμενο FOV, το μέγεθος αντικειμένου στόχου, το άνοιγμα εγκατάστασης, το διαθέσιμο βάθος εγκατάστασης, το μήκος του καλωδίου, το περιβάλλον φωτισμού και την αναμενόμενη εφαρμογή.

Αυτές οι πληροφορίες βοηθούν να αξιολογηθεί εάν το τυπικό SF-SWAF10MM-A2 είναι κατάλληλο ή εάν ο φακός, το καλώδιο, ο σύνδεσμος, ο φωτισμός ή η μηχανική δομή πρέπει να αναθεωρηθούν για προσαρμοσμένη έκδοση.

CTA◢

Για να αξιολογήσετε το SF-SWAF10MM-A2, μοιραστείτε τη διαθέσιμη διάμετρο, το τυπικό εύρος απόστασης στόχου, την απαιτούμενη περιοχή προβολής, την κατάσταση φωτισμού, το σύστημα υποδοχής και τις απαιτήσεις ισχύος/καλωδίου. Στη συνέχεια, μπορούμε να ελέγξουμε εάν αυτή η κατεύθυνση αυτόματης εστίασης 10 mm ταιριάζει στη συσκευή επιθεώρησης.
