SF-N1050-V1 + SF-YL0320-V1
OPRECHT
|

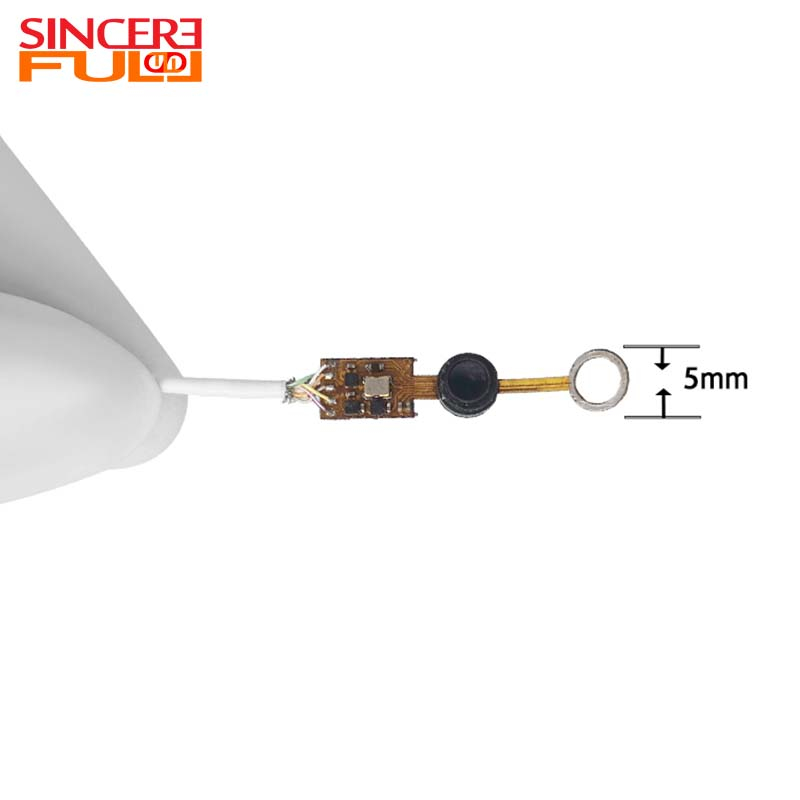

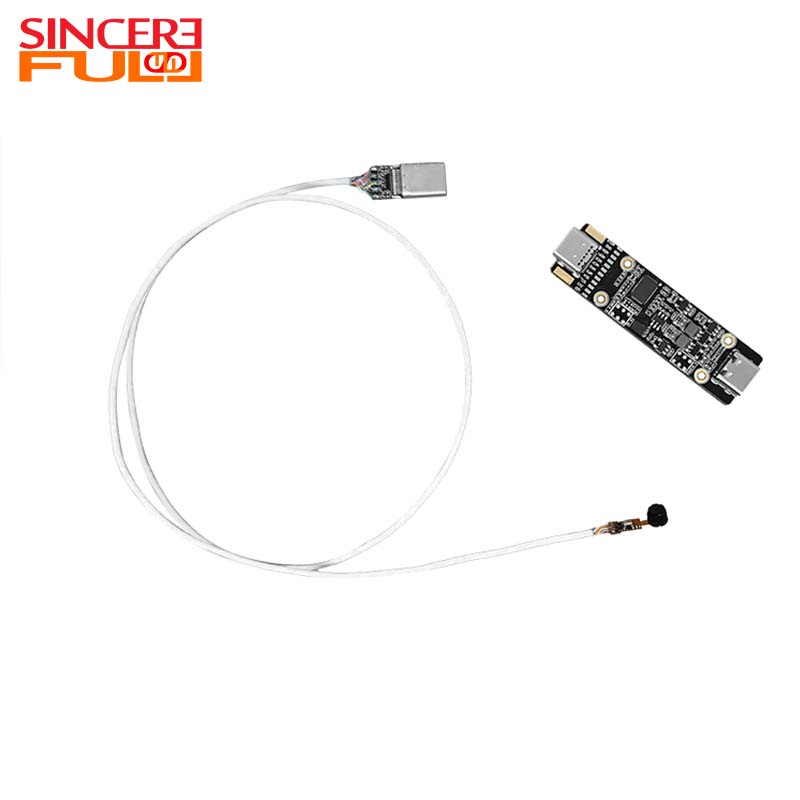

Deze OV2740 CMOS-sensor 1080P bij 60 fps Zijaanzicht USB2.0 Drivervrije macro-endoscoopcameramodule is een speciaal lateraal macro-beeldvormingssysteem dat is gebouwd voor hoogfrequente zijinspectie van dichtbij. Uitgerust met een 1/6-inch OV2740-sensor met een pixelgrootte van 1,4 μm, voert de module vloeiende 1080P @ 60fps-beelden uit via MJPEG- en YUV2-formaten om bewegingsschaduwen te elimineren en ingewikkelde details te herstellen tijdens dynamische observatie. Door gebruik te maken van een exclusieve optische architectuur met zijaanzicht, legt het direct zijwanddetails van holtes en pijpleidingen vast zonder de sonde te draaien om blinde gebieden effectief te snijden. Met vervorming gecontroleerd binnen 2% en een minimale verlichtingsgevoeligheid van 1 lux, behoudt het authentieke en heldere beelden, zelfs in donkere, afgesloten omgevingen. De automatische afstemmingsfuncties van AEC, AEB en AGC optimaliseren de belichting, witbalans en versterking in realtime om zich aan te passen aan fluctuerende lichtomstandigheden. De USB2.0 high-speed Type-C 5Pin-interface integreert UVC- en OTG-protocollen voor een drivervrije verbinding tussen meerdere reguliere besturingssystemen. De module wordt aangedreven door 5V DC-spanning met een werkstroom van 120–140mA en heeft een afgedichte FPC- en antistatische structuur. Het doorstaat strenge temperatuurcycli, trillings- en valtests en levert uitstekende stabiliteit voor langdurig gebruik in medische apparatuur en complexe detectieomgevingen, terwijl het voldoet aan de RoHS-voorschriften.
|
 |
1080P bij 60 fps High-FPS-beeldvorming: maakt gebruik van de OV2740-sensor om vloeiende beelden met hoge resolutie te produceren en nevenbeelden te voorkomen tijdens dynamische inspectie.
Speciale zijaanzichtoptiek: Maakt directe zijdelingse opnamen mogelijk op de binnenwanden van de buis en de zijwanden van holtes om blinde hoeken voor observatie te elimineren.
UVC & OTG dubbele ondersteuning: Ondersteunt drivervrije toegang voor Windows-, Linux- en Android-apparaten om integratiebarrières voor ingebedde projecten te verlagen.
Verbeterde structurele betrouwbaarheid: Voorzien van afgedichte FPC en antistatisch ontwerp voor stabiele prestaties in complexe applicatieomgevingen.

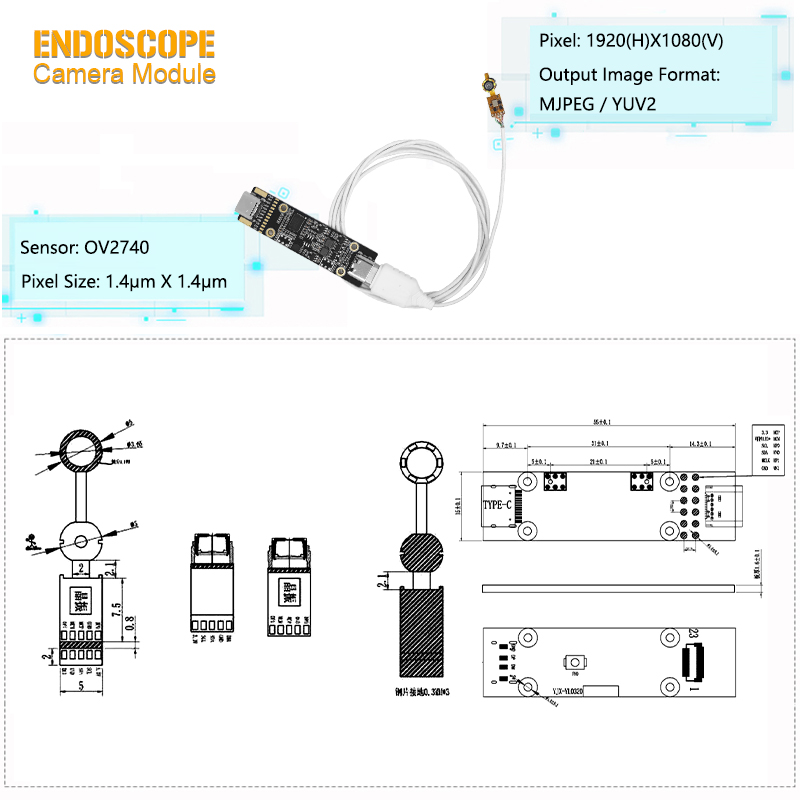

Trefwoorden |
Zijaanzicht endoscoopcameramodule |
Sensor |
OV2740 |
Sensorgrootte |
1/6 inch |
Pixelgrootte |
1,4um x 1,4um |
Pixel |
1920(H)X1080(V) |
Uitvoerbeeldformaat |
MJPEG / YUV2 (YUYV) |
Resolutie en framesnelheid |
60fps1080Mjpeg |
Minimale verlichtingssterkte |
1lux |
Uitvoer |
USB2.0 UVC |
Steun |
OTG-protocol |
Interface-modus |
TYPE-C/5-pins 1.0 |
Drive Free-protocol |
USB-videoklasse (UVC) |
Schoonheids- en huidanalyse: Kan dienen als macro-beeldvormingskern voor mee-eterverwijderaars en huidanalysatoren om subtiele huidtextuur en poriedetails vast te leggen.
Ingebouwde medische apparatuur: kan worden geïntegreerd in minimaal invasieve apparaten om laag-invasieve laterale visuele observatie in menselijke holtes te realiseren.
Zijdetectie in besloten ruimtes: Kan niet-demonterende foutcontroles uitvoeren voor binnenwandwanden van pijpen, kleplichamen en zijwanden van de matrijs via de optische mogelijkheid van zijaanzicht.
Veelgestelde vragen ◢
1. Hoe elimineert deze module blinde vlekken bij het inspecteren van de zijwanden van holtes of leidingen?
Het beschikt over een speciale optische architectuur met zijaanzicht die laterale details direct vastlegt zonder de sonde te hoeven draaien, waardoor blinde vlekken bij observatie effectief worden verwijderd.
2. Kan het heldere, spookvrije beelden vastleggen van snel bewegende doelen of tijdens snelle sondemanipulatie?
Ja. Het levert een resolutie van 1080P bij 60 fps, waardoor vloeiende, onscherpe real-time beelden worden gegarandeerd, zelfs tijdens dynamische, snelle inspecties.
3. Ondersteunt het directe integratie met zowel medische diagnostische systemen als draagbare Android-apparaten?
Ja. Met dubbele UVC- en OTG-compatibiliteit maakt het een plug-and-play-verbinding zonder stuurprogramma mogelijk op Windows-, Linux- en Android-platforms.
4. Hoe behoudt de module de beeldhelderheid in slecht verlichte, afgesloten omgevingen?
Het combineert een gevoeligheid bij weinig licht van 1 lux met een dynamisch bereik van 73,3 dB, ondersteund door automatische afstemmingsfuncties (AEC/AEB/AGC) om de belichting te optimaliseren en ruis in realtime te verminderen.
