SF-C10TV-D3.9
OPRECHT

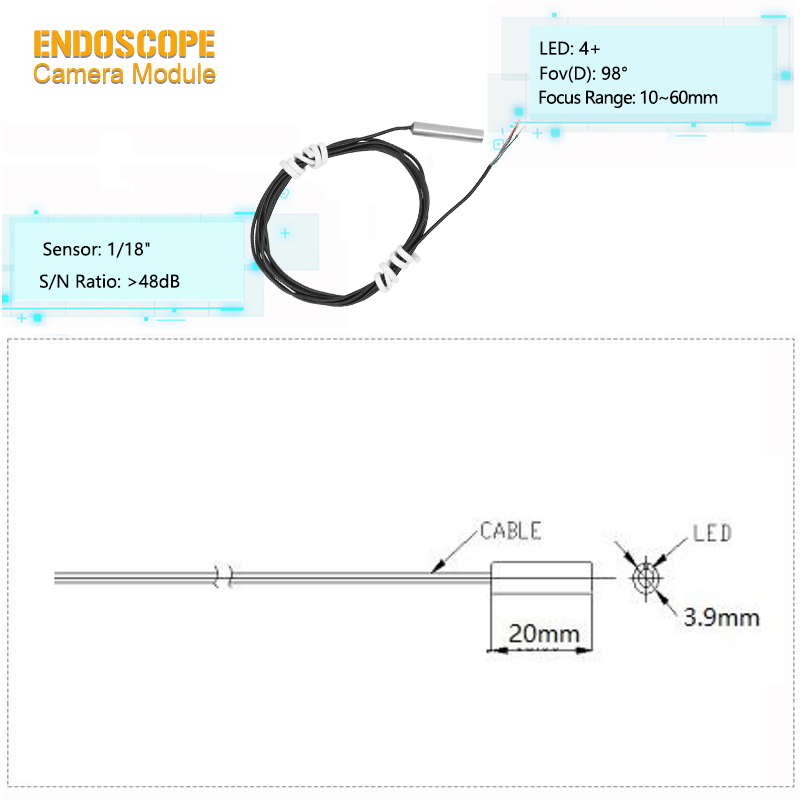

Deze OV6922 0,08 MP CMOS-sensor met een diameter van 3,9 mm NTSC analoge tv-uitgang groothoek-endoscoopcameramodule is een professionele miniatuur analoge beeldcomponent die is afgestemd op minimaal invasieve observatie van dichtbij van smalle interne holtes. Gebouwd met een ultracompacte sonde van 3,9 mm x 20 mm, versterkt met een stalen omhulsel en IP67 waterdichte prestaties, bereikt hij een uitstekende penetratie voor ultrafijne en kronkelige holtedoorgangen om te voldoen aan nauwkeurige invasieve observatie-eisen. Uitgerust met een 1/18-inch OV6922-sensor, ondersteunt het 328x248 effectieve pixels en een resolutie van 200 TV-lijnen om heldere en delicate analoge beelden te leveren. Het optische groothoekontwerp van 98° vergroot de kijkdekking van één frame, terwijl het in de fabriek gekalibreerde scherpstelbereik van 10-60 mm met een benchmark van 20 mm de helderheid optimaliseert voor routinematige observatieafstanden zonder handmatige aanpassing ter plaatse. Vier geïntegreerde witte LED's met hoge helderheid maken betrouwbare beeldvorming mogelijk, zelfs in volledig donkere omgevingen met 0 lux, waardoor de verlichtingsbeperkingen van detectie van gesloten holtes worden opgelost. Het maakt gebruik van standaard NTSC analoge signaaluitvoer en kan rechtstreeks worden aangesloten op medische monitoren en endoscoophosts met sterke compatibiliteit met traditionele analoge weergaveapparaten. De module ondersteunt een 3-5V breedspanningsvoeding en een laag energieverbruik van 0,1-0,4W, waardoor een stabiele werking op lange termijn mogelijk is voor klinische observatie en inspectiescenario's voor fijne caviteiten.
|
|
3,9 mm ultraminiatuursonde: IP67 waterdichte structuur met stalen mantel maximaliseert de toegankelijkheid voor ultrafijne holtes en invasieve observatie van de luchtwegen.
0-Lux Full Dark Imaging: Ingebouwde vier witte LED's met hoge helderheid ondersteunen stabiele beeldvorming in volledig donkere, afgesloten omgevingen zonder hulplichtbronnen.
Standaard NTSC analoge uitgang: Voert rechtstreeks analoge tv-signalen uit voor een naadloze verbinding met traditionele medische monitoren en endoscoophosts.
Geoptimaliseerde focus op korte afstand: het vooraf gekalibreerde brandpuntsbereik van 10–60 mm met een benchmark van 20 mm zorgt voor consistente scherpte voor routinematige klinische observatie.
Productnaam |
3,9 mm endoscoopcameramodule |
Sensor |
OV6922 |
Pixel |
0,08 MP |
LED |
0402 LED |
Focussering Belde |
10~60mm |
Beeldapparaat |
1/18' |
Bedrijfstemperatuur |
0°C ~ 40°C |
gezichtsveld(D) |
98° |
Bedrijfsvochtigheid |
30%-40% RV |
AGC |
Op |
| Effectief beeldelement | 328(H)X248(V)/328 |
| TV-systeem | NTSC |
| Waterdicht | IP67 |
Visualisatie van luchtwegintubatie: Kan helpen bij het positioneren voor tracheoscopie- en intubatieoperaties om de nauwkeurigheid en veiligheid van luchtwegintubatieprocedures te verbeteren.
Minimaal invasieve caviteitsobservatie: Kan real-time interne structurele en laesiebeelden vastleggen voor otolaryngologie en minimaal invasieve urineholteonderzoeken.
Ultrafijne pijpleidinginspectie: Kan de interne omstandigheden van ultrafijne pijpleidingen en kanalen voor medische verbruiksartikelen detecteren met behulp van de ultraslanke, begaanbare sonde.
Medisch onderwijs en training: Kan dienen als een gestandaardiseerde beeldvormingseenheid voor klinische onderwijs- en vaardigheidstrainingapparatuur om intuïtieve visuele demonstraties te bieden.
1. Wat is een endoscoopcameramodule?
De endoscoopcameramodule is een essentieel onderdeel van endoscopische apparatuur en maakt het mogelijk hoogwaardige beelden of video's van interne lichaamsstructuren vast te leggen. Het bestaat meestal uit een beeldsensor, optische lens, lichtbron, verbindingsinterface en een beschermende behuizing. Deze module speelt een cruciale rol bij het helpen van zorgverleners bij het onderzoeken en diagnosticeren van de toestand van inwendige organen of gaatjes tijdens medische procedures. Het biedt live visuele feedback en ondersteunt chirurgische beslissingen en interventies met nauwkeurige, realtime beelden.
2. Wat is het verschil tussen medische en industriële endoscoopmodules?
De medische module legt de nadruk op biocompatibiliteit, sterilisatie en hoge beeldkwaliteit, en moet voldoen aan de FDA/CE-certificering; Industriële modules richten zich op duurzaamheid, werking bij brede temperaturen en speciale lichtbronnen.
3. Waarom hebben KNO-afdelingen modules met ultrakleine diameter nodig?
Met een smalle oor-/neuskanaalruimte kan een module met een diameter van minder dan 3 mm het ongemak voor de patiënt verminderen, terwijl een hoge resolutie behouden blijft om kleine laesies te identificeren.
4. Waarom hebben pijpleidinginspectiemodules lange kabels nodig?
De kabellengte bedraagt doorgaans 10-30 meter, inclusief Kevlar-treklaag en waterdichte connector, die real-time transmissie ondersteunt en tegelijkertijd weerstand biedt aan interne wrijving en chemische corrosie van de pijpleiding.
