一般的な内視鏡カメラモジュールのサイズはどれくらいですか?

はじめに
医療用スコープ、工業用検査ツール、さらには DIY ガジェットなど、狭いスペースを覗く必要があるものを設計する場合、サイズがすべてです。カメラ モジュールは、どのような開口部であっても適合する必要があります。大きすぎると必要な場所に届きません。小さすぎると、必要な画質が得られない可能性があります。では、実際にはどのようなサイズがあるのでしょうか？この記事では、一般的な内視鏡カメラ モジュールの寸法と、適切な内視鏡カメラ モジュールの選択方法について説明します。

サイズが重要な理由 内
視鏡カメラは人間の目では行けない場所にも設置できます。血管、エンジンシリンダー、パイプ、または小さなアクセス穴など、狭い通路を通過する必要があります。通常、カメラ ヘッドの直径が最も重要な数値です。長さも重要ですが、スコープが入るかどうかは直径によって決まります。

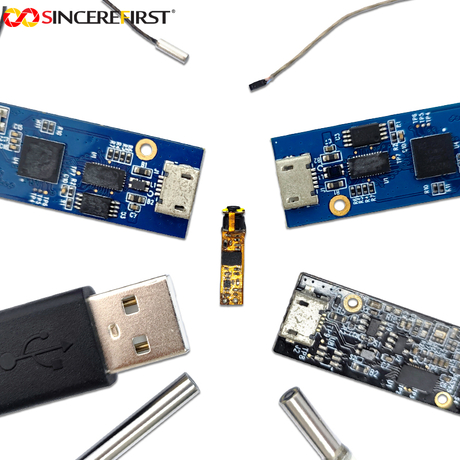

サイズカテゴリー

1. 超小型: 2mm 未満
最小の内視鏡モジュールは、心臓病学や顕微手術などの医療用途に使用されます。これらはほどの小さなものもあります。 0.6 mm ～ 1.9 mm 直径このスケールでは、これより大きなセンサーを搭載する余地がないため、センサーは非常に小さく、多くの場合わずか数十万ピクセルです。

これらは次の目的で使用されます。

• 血管または胆管を介した医療処置

• マイクロサージェリー

• 燃料インジェクターなどの小さなコンポーネントの検査

です 。 このサイズのミニカメラ内視鏡は精密な製造が必要レンズ、センサー、LEDがミクロンレベルの精度で積層されています。これらのほとんどはカスタムビルドです。

2. 小型: 2mm ～ 4mm
2mm ～ 4mm の範囲は、ほとんどのプロ用内視鏡が使用する範囲です。このサイズは、小ささと適切な画質のバランスが取れています。解像度の範囲は VGA (640×480) から 1080p HD までです。

一般的な用途:

• 医療用関節鏡検査 (関節) および腹腔鏡検査 (腹部)

• エンジンおよびタービン用の工業用ボアスコープ

• 自動車検査

多くの 産業用検査カメラ システムでは、この範囲のモジュールが使用されています。一般的な cmos モジュール カメラの で 直径は 3.9 mm、これは自動車および産業用ボアスコープの一般的な標準です。

3. 中: 4mm ～ 8mm
この範囲のモジュールは、民生用およびセミプロフェッショナルの内視鏡で一般的です。より大きなセンサーとより明るい LED を搭載できるため、画質が向上します。

アプリケーション:

• 住宅検査および配管用の USB 内視鏡カメラ

• 一般工業検査

• 獣医内視鏡検査

USB 内視鏡カメラには が付いていることがよくあります 、5.5 mm または 7 mm のカメラヘッド 。これらは、コスト、画質、アクセスしやすさのバランスが取れているため人気があります。消費者向けの多くが モジュール カメラ製品の このカテゴリに分類されます。

4. 大型: 8mm 以上
アクセススペースよりも画質が重要な場合は、大型モジュールが使用されます。これらには、高解像度センサー (最大 4K)、複数の LED、さらには関節機構も含めることができます。

用途:

• 画像の詳細が重要なハイエンド医療用内視鏡検査

• 硬性外科用内視鏡

• 解像度が最も重要な特殊な工業検査

一部の 内視鏡カメラモジュールメーカーは 標準モジュールを提供しています 、10mm、12mm、またはそれ以上の。これらはポータブルツールではあまり一般的ではありませんが、外科用システムや固定システムでは使用されます。

モジュールのサイズは何によって決まりますか?

センサーのサイズ
通常、センサーは最大のコンポーネントです。センサーが大きいほど、より多くの光を取り込むピクセルが大きくなるため、一般に画質が向上します。ただし、モジュールも大きくなります。 ます 。 1/4 インチセンサー (対角約 4 mm) を備えた cmos モジュールカメラは、直径 5 ～ 6 mm のモジュールに収まり1/2 インチのセンサーにはさらに多くのスペースが必要です。

レンズアセンブリ
レンズシステムにもスペースが必要です。広い視野や長い被写界深度には、複数のレンズ要素が必要になる場合があります。要素が増えるとモジュールが長くなります。オートフォーカス機構により、長さと直径の両方が追加されます。

照明
LED はレンズの周囲にスペースをとります。 LED の数が多いほど、光は明るくなりますが、直径は大きくなります。一部の設計では代わりに光ファイバー ライト ガイドを使用します。これによりヘッドは小さくなりますが、外部光源が必要になります。

ケーブル接続
ケーブルはモジュールの背面に接続します。ケーブルの太さは、特にケーブルがヘッドに密着するフレキシブルスコープの場合、全体のサイズに影響します。太いケーブルは耐久性が高くなりますが、より大きなシールポイントが必要になります。

ハウジングとシーリング
保護ハウジングにより厚みが増します。医療モジュールには滅菌用の密閉シールが必要です。産業用モジュールには防水（IP67 または IP68）が必要です。民生用モジュールは、よりシンプルで薄いハウジングを備えている場合があります。

サイズと画質には
トレードオフがあります。モジュールが小さいほどセンサーも小さくなります。これは次のことを意味します。

• 解像度が低い

• 低照度でのパフォーマンスの低下

• 詳細が少ない

小さな切開による医療処置など、サイズが重要な用途向けのを構築している場合は、 ミニカメラ内視鏡 低画質を受け入れることになります。パイプラインの腐食を文書化するなど、画像の詳細がより重要な場合は、より大きなモジュールを使用します。

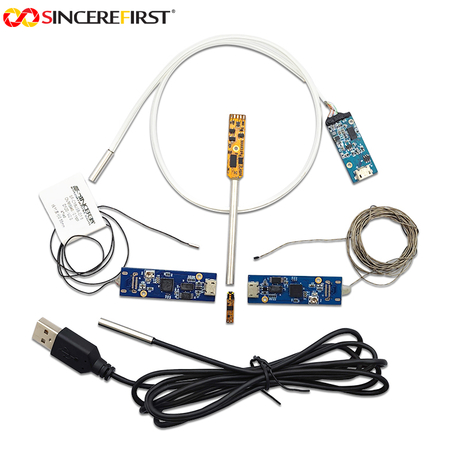

一般的な標準サイズ

家庭用のUSB 内視鏡カメラに は5.5mmまたは7mmのヘッドが付いていることがよくあります。まともなセンサーや明るい LED を取り付けるのに十分な大きさですが、排水管や点火プラグの穴に収まるほど小さいです。

カスタム vs. 標準 内
から調達する場合 視鏡カメラ モジュール メーカー、次の 2 つのオプションがあります。

標準モジュール には一般的なサイズ (3.9mm、5.5mm、7mm など) があります。すぐに発送でき、より安価で、より早く発送できます。ただし、正確なニーズに合わない場合もあります。

カスタム モジュールは 必要なサイズに合わせて構築できます。特殊な医療機器用のミニ カメラ内視鏡で は、特定のアクセス ポートに適合するために標準以外の直径が必要になる場合があります。カスタマイズにより、サイズ、パフォーマンス、コストを最適化できます。

選択方法
モジュールを選択するときは、次のことを自問してください。

1. 通過する必要がある最小の開口部はどれくらいですか? 測定してください。モジュールの直径は小さくする必要があります。

2. どのような画質が必要ですか? 品質を向上するには、より大きなセンサーが必要であり、これはより大きなモジュールを意味します。

3. 環境は何ですか？ 防水加工により厚みが増します。医療滅菌により筐体がかさばる可能性があります。

4. 予算はいくらですか？ 高解像度の小型モジュールはより高価になります。 2 ～ 3 mm 範囲のcmos モジュール カメラの コストは、同様の解像度の 5.5 mm モジュールよりも大幅に高くなります。

まとめ
内視鏡カメラ モジュールには、超小型の 1 mm 医療用スコープから 10 mm 以上の硬質外科用カメラまでのサイズがあります。選択は、アクセス スペース、画質のニーズ、および環境によって異なります。

• 2mm未満： 医療用微小内視鏡検査、精密工業用

• 2mm～4mm: 専門的なボアスコープ、医療用関節鏡検査

• 4mm～8mm： USB内視鏡、一般検査、配管用

• 8mm+: ハイエンドの医療用、硬性スコープ、特殊な用途

必要な場合でも、工場メンテナンス用の USB 内視鏡カメラが 家庭用の 産業用検査カメラが必要な 場合でも、 モジュール カメラが必要な場合でも のカスタム 内視鏡カメラ モジュール メーカー、これらのサイズを理解すると、適切な選択に役立ちます。 cmos モジュール カメラは ほぼあらゆるサイズで構築でき、 ミニ カメラ内視鏡は 正確な仕様に合わせてカスタマイズできます。
